مقدمه: فراتر از نام‌گذاری ساده «تیتانیوم یا زیرکونیا»

بنابراین پرسش بالینی واقعی این نیست که «ایمپلنت از چه جنسی است؟» بلکه سؤال دقیق این است: این فیکسچر دقیقاً از چه ماده‌ای، با چه ترکیب عناصر، با چه ریزساختار فازی، با چه فرآیند ساختی و با چه لایه و ساختار سطحی مهندسی شده و مهم‌تر از همه، شواهد بالینی (Clinical Evidence) مربوط به همان سیستم خاص چه می‌گویند؟ این مقاله در اطلس دنسیس با همین رویکرد نقادانه و استاندارد تدوین شده است.

۱. تفکیک اساسی: Implant Material ≠ Implant Surface

همان‌طور که در مقاله تحلیلی F08 (زیست‌سازگاری ایمپلنت دندانی) به تفصیل تبیین شد، سلول‌های زنده بدن، پروتئین‌های پلاسما و بافت استخوانی هرگز مستقیماً با حجم داخلی یا توده مرکزی (Bulk) ایمپلنت تعامل بیولوژیک برقرار نمی‌کنند. نخستین رویداد شیمیایی و سلولی در ضخامت چند نانومتری لایه خارجی یعنی سطح فیکسچر رخ می‌دهد.

بر همین مبنا در مهندسی مواد ایمپلنتولوژی باید دو قلمرو مجزا را بازشناسی کرد:

بنابراین عبارت رایج «این یک ایمپلنت تیتانیومی است»، یک توصیف کاملاً ناقص است. توصیف دقیق متالورژیک و بالینی باید به این صورت بیان شود: «ایمپلنت ساخته‌شده از آلیاژ تیتانیوم گرید ۵، با ریزساختار دوفازی آلفا+بتا، تحت عملیات سطحی Sandblasted & Acid-etched، با زبری متوسط Ra معادل ۱.۵ میکرومتر و هندسه مخروطی با کانکشن مخروطی مورس».

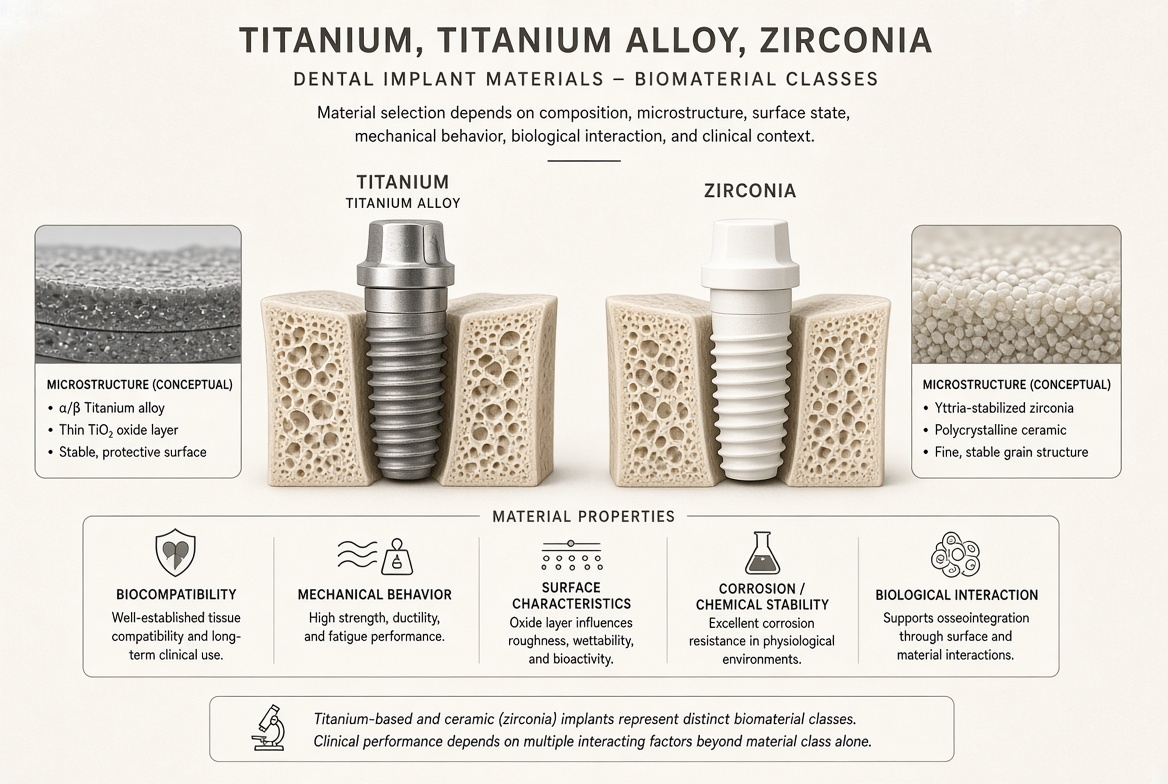

۲. مواد اصلی مورد استفاده در ایمپلنت دندانی و مرجعیت رگولاتوری FDA

از نظر کاربرد بالینی واقعی و حجم شواهد پژوهشی در دندانپزشکی، مواد به گروه‌های معینی تقسیم می‌شوند. سازمان غذا و داروی آمریکا (FDA) در سند رسمی راهنمای عمومی و سند اختصاصی عملکرد بیومتریال‌ها (FDA Performance-Based Guidance 2024) تصریح می‌کند که اکثریت قاطع سیستم‌های ایمپلنت دندانی اندوستیل (Endosseous Dental Implants) از تیتانیوم (Titanium) یا اکسید زیرکونیوم (Zirconium Oxide / Zirconia) ساخته می‌شوند. علاوه بر این، در برخی اجزای پروتزی، اباتمنت‌ها و قطعات اتصالی از آلیاژهای تیتانیوم، آلیاژهای پایه کبالت (Cobalt-chromium)، آلیاژهای طلا و برخی ساختارهای سرامیکی ترکیبی بهره گرفته می‌شود.

۳. عنصر تیتانیوم چیست و چرا فلز طلایی ایمپلنتولوژی شد؟

تیتانیوم یک عنصر فلزی واسطه با نماد شیمیایی Ti و عدد اتمی ۲۲ در جدول تناوبی است. این عنصر با چگالی تقریبی ۴.۵ گرم بر سانتی‌متر مکعب، حدود ۶۰٪ از فولاد سبک‌تر است در حالی که نسبت استحکام به وزن (Strength-to-Weight Ratio) فوق‌العاده‌ای ارائه می‌دهد. در دندانپزشکی، تیتانیوم به واسطه مجموعه‌ای از ویژگی‌های استثنایی به سنگ‌بنای ایمپلنتولوژی نوین تبدیل شده است:

• زیست‌سازگاری بالا (Biocompatibility): عدم تحریک پاسخ التهابی مخرب و پذیرش بافتی عالی در محیط دهان.
• مقاومت بالا در برابر خوردگی (Corrosion Resistance): مقاومت بی‌نظیر به لطف لایه سطحی اکسید تیتانیوم.
• عملکرد مکانیکی پایدار: ظرفیت تحمل بارهای خستگی دوره‌ای ناشی از جویدن (Cyclic Masticatory Fatigue).
• سابقه بالینی بی‌همتا: بیش از ۵ دهه کارآزمایی و پایش بالینی در میلیون‌ها بیمار در سراسر جهان.
• توانایی استئواینتگریشن مستقیم: امکان برقراری ارتباط ساختاری و عملکردی مستقیم با استخوان زنده بدون واسطه بافت فیبروز.

استاندارد بین‌المللی جدید ISO 5832-2:2025 الزامات متالورژیک، مقادیر مجاز ناخالصی‌ها و روش‌های آزمون مکانیکی تیتانیوم غیرآلیاژی جراحی را مشخص نموده و آن را بر اساس استحکام کششی نهایی (Tensile Strength) در ۶ گرید مختلف طبقه‌بندی می‌کند.

۴. تیتانیوم خالص تجاری (cpTi) دقیقاً به چه معناست؟

اصطلاح Commercially Pure Titanium یا به اختصار cpTi، به تیتانیوم غیرآلیاژی اطلاق می‌شود که ساختار متالورژیک آن عمدتاً از فاز آلفا (Alpha-phase) با شبکه هگزاگونال متراکم (HCP) تشکیل شده و حاوی مقادیر بسیار اندک و کاملاً کنترل‌شده‌ای از عناصر ناخالصی بین‌نشین (Interstitial Elements) است.

گریدهای مختلف cpTi (گرید ۱ تا گرید ۴ در استاندارد کلاسیک، و تا گرید ۶ در استاندارد ۲۰۲۵) بر اساس غلظت مجاز همین عناصر و ویژگی‌های مکانیکی حاصل از آن‌ها تعریف می‌شوند. بنابراین این ادعا که «تمام ایمپلنت‌های تیتانیوم خالص شبیه به هم هستند»، از ریشه مردود و نادرست است.

۵. چرا Grade تیتانیوم اهمیت حیاتی دارد؟ نقش عناصر بین‌نشین

چهار عنصر بین‌نشین اصلی شامل اکسیژن (Oxygen - O)، نیتروژن (Nitrogen - N)، کربن (Carbon - C) و عنصر جانشین آهن (Iron - Fe) مستقیماً در شبکه بلوری تیتانیوم جای می‌گیرند. این اتم‌ها با ایجاد مانع در برابر لغزش صفحات بلوری و حرکت نابجایی‌ها (Dislocation Pinning)، رفتار مکانیکی تیتانیوم را دچار دگرگونی بنیادین می‌کنند:

۶. آلیاژهای تیتانیوم چیست؟ متالورژی ساختار Ti-6Al-4V

با وجود کارایی استثنایی تیتانیوم خالص، نیاز به مقاومت مکانیکی بالا‌تر در شرایط تنش‌های شدید و ابعاد هندسی باریک، منجر به معرفی آلیاژهای تیتانیوم (Titanium Alloys) شد. در فرآیند آلیاژسازی، عناصر فلزی دیگر به شبکه تیتانیوم افزوده می‌شوند تا رفتار متالورژیک فازهای بلوری تغییر یابد.

مهم‌ترین، مشهورترین و پرکاربردترین آلیاژ در مهندسی ایمپلنت و ارتوپدی:

سازمان غذا و داروی ایالات متحده (FDA) استانداردهای تدوین‌شده توسط انجمن آزمون و مواد آمریکا (ASTM F136 و استانداردهای وابسته) را در فهرست رسمی استانداردهای مورد تایید خود (Recognized Consensus Standards) جهت ارزیابی ایمنی و عملکرد مکانیکی سیستم‌های ایمپلنت و اباتمنت‌ها به ثبت رسانده است.

۷. اهداف مهندسی آلیاژسازی تیتانیوم: کاربرد در ایمپلنت‌های باریک و کانکشن‌ها

هدف اصلی افزودن عناصر آلیاژی در علم مواد، دستیابی به مزایای مکانیکی زیر است:

• افزایش استحکام تسلیم و کششی (Yield & Tensile Strength): مقاومت در برابر تغییر شکل دائمی تحت بارهای برشی و خمشی.
• ارتقای مقاومت به خستگی (Fatigue Resistance): پیشگیری از شکست‌های ریزساختاری ناشی از میلیون‌ها چرخه بارگذاری در جویدن.
• افزایش سختی سطحی و مقاومت سایشی: حیاتی برای پیچ‌های اتصال اباتمنت (Abutment Screws) و کانکشن‌های داخلی.
• قابلیت اطمینان مکانیکی در قطرهای کم (Narrow-Diameter Implants): جایی که سطح مقطع بحرانی فیکسچر بسیار کاهش می‌یابد.

اما آلیاژسازی همواره با یک موازنه و بده‌بستان مهندسی (Trade-off) همراه است: افزایش عملکرد مکانیکی به هیچ وجه لزوماً به معنای ارتقای عملکرد زیستی نیست و ملاحظات سیتوتوکسیسیتی و رهایش یون‌ها باید به دقت ارزیابی شوند.

۸. ابطال یک مغالطه رایج: «آلیاژ قوی‌تر = ایمپلنت بهتر»

این گزاره که «چون فلان آلیاژ استحکام کششی بالا‌تری دارد پس ایمپلنت برتری است»، از نظر علم بیومتریال‌ها کاملاً غیرعلمی و گمراه‌کننده است. یک فیکسچر موفق باید هم‌زمان در دو جبهه تعادل بی‌نقصی برقرار کند: عملکرد مکانیکی (Mechanical Performance) و عملکرد زیستی (Biological Performance).

اگر ماده‌ای استحکام فوق‌العاده بالایی داشته باشد اما انرژی سطحی، خلوص شیمیایی یا رفتار خوردگی نامناسبی از خود نشان دهد، استئواینتگریشن با تاخیر مواجه شده یا پدیده تحلیل استخوان رخ می‌دهد. بنابراین استحکام (Strength) تنها یکی از متغیرهای پرتعداد در ارزیابی جامع یک سیستم ایمپلنت است.

۹. چرا تیتانیوم در محیط بیولوژیک پایدار می‌ماند؟ لایه اکسید پسیو و حقیقت سایش-خوردگی

علت ثبات بیوشیمیایی استثنایی تیتانیوم، تشکیل بلادرنگ یک لایه اکسید پسیو سطحی (Passive Oxide Layer) به ضخامت ۲ تا ۱۰ نانومتر بر اثر تماس با اکسیژن هوا یا مایعات بدن است که عمدتاً از دی‌اکسید تیتانیوم (TiO₂ در ساختارهای کریستالی روتیل و آناتاز) تشکیل یافته است. این فیلم نانومتری همچون یک زره نفوذناپذیر، فلز زیرین را در برابر حمله یون‌های کلرید و محیط الکترولیتی خورنده پلاسما محافظت می‌کند و در صورت خراش سطحی، در کسری از میلی‌ثانیه خودبه‌خود ترمیم (Repassivation) می‌گردد.

۱۰. تیتانیوم و استئواینتگریشن: یک پلتفرم متالورژیک، نه تمام داستان زیستی!

تاریخ علم ایمپلنتولوژی مدرن پیوندی ناگسستنی با نام پروفسور پر-اینگوار برنمارک (Per-Ingvar Brånemark) و کشف پدیده استئواینتگریشن با تیتانیوم در دهه ۱۹۵۰ و ۱۹۶۰ دارد. او نشان داد که استخوان زنده می‌تواند بدون ایجاد بافت اسکار و با تماس مستقیم در سطح میکروسکوپ نوری با تیتانیوم جوش بخورد.

اما درک دقیق بیولوژیک ایجاب می‌کند که بدانیم: موفقیت درمان تنها ناشی از خودِ عنصر تیتانیوم نیست. متغیرهای زنجیره‌ای دیگری شامل توپوگرافی و انرژی آزاد سطح، هندسه ماکروی فیکسچر، پروتکل جراحی خنک‌کاری استخوان، ثبات اولیه مکانیکی (Primary Stability)، الگوی لودینگ پروتزی و عوامل سیستمیک بیمار نقشی بنیادین ایفا می‌کنند. به بیان دقیق: Titanium is a platform, not a complete biological explanation.

۱۱. تمایز قاطع Grade تیتانیوم از عملیات سطحی (Surface Treatment)

فرض کنید دو سیستم ایمپلنت مختلف هر دو بر اساس استاندارد ISO از تیتانیوم خالص گرید ۴ (Grade IV cpTi) ساخته شده باشند. اگر سطح ایمپلنت اول به صورت ماشین‌کاری‌شده صیقلی (Machined Surface با زبری Sa < 0.5 µm) رها شده باشد و سطح ایمپلنت دوم تحت فرآیند سندبلاست با ذرات اکسید آلومینیوم یا دی‌اکسید زیرکونیوم و اسیدشویی گرم (SLA با زبری متوسط Sa = 1.5–2.0 µm) اصلاح شده باشد، پاسخ سلول‌های بنیادی مزانشیمی، کلاژن‌سازی و تماس استخوان به ایمپلنت (BIC) در این دو کاملاً با یکدیگر متفاوت خواهد بود.

۱۲. آلیاژ تیتانیوم-زیرکونیوم (Ti-Zr) چیست؟ دستاورد متالورژی مدرن

یکی از چشمگیرترین پیشرفت‌های متالورژی در مهندسی ایمپلنتولوژی طی دو دهه گذشته، توسعه آلیاژ فلزی تیتانیوم-زیرکونیوم (Titanium–Zirconium Alloy یا Ti-Zr) بوده است (که در بازار جهانی تحت عناوینی نظیر پلتفرم Roxolid نیز معرفی شده است). این آلیاژ معمولاً از ترکیب اسمی تقریبی ۸۳ تا ۸۵ درصد تیتانیوم و ۱۳ تا ۱۵ درصد عنصر زیرکونیوم فلزی ساخته می‌شود.

هدف اصلی متالورژیست‌ها از انحلال عنصر زیرکونیوم در ماتریس تیتانیوم، دستیابی به مکانیزم استحکام‌بخشی با محلول جامد (Solid Solution Strengthening) و ریزدانه کردن ساختار متالورژیک بوده است؛ تا به این وسیله استحکام کششی و مقاومت به خستگی تیتانیوم بدون نیاز به افزودن عناصری چون آلومینیوم یا وانادیوم افزایش یابد و در عین حال، پاسخ زیستی ممتاز و استئواینتگریشن تثبیت‌شده تیتانیوم حفظ شود.

۱۳. چرا Ti-Zr برای ایمپلنت‌های باریک (Narrow-Diameter Implants) اهمیت حیاتی یافت؟

در جراحی‌های فک و دهان، مواجهه با ریج‌های آتروفیک استخوانی و فضاهای بین‌دندانی باریک (به ویژه در ناحیه دندان‌های قدامی مندیبل و ثنایای لترال ماگزیلا) یک چالش بالینی روزمره است. کاهش قطر فیکسچر به زیر ۳.۵ میلی‌متر (معمولاً ۳.۳، ۲.۹ یا حتی ۲.۷ میلی‌متر)، سطح مقطع تحمل‌کننده نیرو (Load-Bearing Cross-Sectional Area) را طبق فرمول ممان اینرسی به توان چهار کاهش می‌دهد!

۱۴. آیا Ti-Zr واقعاً در محیط بالینی انسان عملکرد برتری دارد؟ مرور شواهد

شواهد بالینی منتشرشده به این پرسش پاسخ داده‌اند: مرور سیستماتیک و فراتحلیل گالرت و همکاران (Gahlert et al.) پیرامون ایمپلنت‌های دندانی تیتانیوم-زیرکونیوم نشان داد که داده‌های بالینی اولیه و میان‌مدت کاملاً امیدوارکننده هستند، اما اثبات مزیت بیولوژیک قطعی یا نرخ بقای بالا‌تر نسبت به تیتانیوم خالص در گرو مطالعات بلند‌مدت‌تر است.

همچنین یک مرور سیستماتیک و متاآنالیز جامع که به مقایسه مستقیم ایمپلنت‌های باریک Ti-Zr با تیتانیوم خالص تجاری (cpTi) پرداخت، به وضوح اثبات کرد که در پیگیری ۱ ساله و میان‌مدت، هیچ‌گونه تفاوت معنادار آماری (Statistically Significant Difference) در نرخ بقا (Survival Rate) یا میزان تحلیل استخوان مارجینال (Marginal Bone Loss - MBL) میان دو گروه مشاهده نشده است.

۱۵. شواهد کارآزمایی بالینی تصادفی (RCT) ۳ ساله و ۵ ساله در مندیبل بی‌دندان

در یک کارآزمایی بالینی تصادفی دو سوکور چندمرکزی (Multicenter Double-Blind RCT)، ایمپلنت‌های باریک ۳.۳ میلی‌متری از جنس Ti-Zr و cpTi Grade 4 به روش Split-Mouth در بیماران دارای مندیبل کاملاً بی‌دندان جای‌گذاری و مقایسه شدند. گزارش پیگیری ۳ ساله (Klein et al., PMID: 24713048) شاخص‌های بقا، میزان موفقیت، سطح استخوان کرستال و پارامترهای بافت نرم را در هر دو ماده همسان و بدون اختلاف معنادار ثبت نمود.

پیگیری ۵ ساله همین کارآزمایی (Müller et al., PMID: 26458813) نشان داد که نرخ بقای ایمپلنت‌ها در هر دو گروه بالای ۹۸٪ باقی ماند و استخوان کرستال در اطراف هر دو متریال ثبات عالی داشت. نتیجه‌گیری علمی روشن برای جامعه بالینی این است: آلیاژ Ti-Zr یک ماده بالینی کاملاً معتبر و قابل اتکاست؛ اما شواهد موجود به هیچ وجه نشان نمی‌دهند که صرفاً به دلیل برچسب Ti-Zr بودن، این فیکسچرها پیامد بالینی برتری نسبت به تیتانیوم استاندارد در تمام کیس‌ها خلق می‌کنند. مزیت اصلی آن مکانیکی و ویژه قطرهای کم است.

۱۶. هشدار ترمینولوژی: آلیاژ Ti-Zr را با سرامیک Zirconia اشتباه نگیرید!

یکی از خطاهای متداول در بازاریابی و حتی گفتگوهای تخصصی، اشتباه گرفتن آلیاژ تیتانیوم-زیرکونیوم با سرامیک زیرکونیاست. این دو ماده دنیاهای متفاوتی در علم مواد دارند:

بیمار ۳۵ ساله بدون بیماری زمینه‌ای با غیبت مادرزادی دندان شماره ۱۲ مراجعه کرده است. در سی‌بی‌سی‌تی (CBCT)، عرض استخوان در ناحیه کرست ۴.۲ میلی‌متر و فضای اینترپرگزیمال بین انسیزور سانترال و کانین ۵.۵ میلی‌متر ارزیابی شده است. از نظر متالورژیک و بیومکانیک، کدام رویکرد درمان مبتنی بر شواهد منطقی‌تر است؟

۱۷. سرامیک زیرکونیا (ZrO₂) چیست و ساختار کریستالی آن چگونه است؟

زیرکونیا یا دی‌اکسید زیرکونیوم (Zirconium Dioxide — ZrO₂) یک سرامیک اکسیدی پیشرفته غیرفلزی است که در دندانپزشکی مدرن به عنوان «فولاد سرامیکی» (Ceramic Steel) شهرت یافته است. زیرکونیا به دلیل برخورداری از استحکام خمشی بسیار بالا (Flexural Strength فراتر از ۹۰۰ تا ۱۲۰۰ مگاپاسکال)، چقرمگی شکست بی‌نظیر در میان سرامیک‌ها (Fracture Toughness معادل ۴ تا ۶ MPa·m½)، عدم ایجاد واکنش‌های الکتروشیمیایی خوردگی، رنگ سفید عاجی و زیست‌سازگاری بافتی ممتاز، به کانون توجه سازندگان ایمپلنت تبدیل شده است.

با این حال، زیرکونیای جراحی یک توده شیشه‌ای ساده نیست، بلکه یک پلی‌کریستال چندفازی پیچیده است که خواص مکانیکی آن وابسته به تثبیت فازهای بلوری در دمای اتاق است.

۱۸. چرا زیرکونیا با اکسید ایتریوم پایدار می‌شود؟ خانواده Y-TZP و استاندارد ISO 13356

دی‌اکسید زیرکونیوم خالص در شرایط تعادل ترمودینامیکی دارای سه فاز کریستالوگرافی متمایز است:

هنگام خنک‌سازی زیرکونیای خالص از دمای پخت (Sintering) به دمای اتاق، تبدیل فاز تتروگونال به مونوکلینیک با حدود ۴ تا ۵ درصد انبساط حجمی شدید همراه است که منجر به ترکیدن آنی و فروپاشی کامل قطعه سرامیکی می‌شود! برای مهار این فاجعه، اکسیدهای پایدارکننده نظیر اکسید ایتریوم (Yttria — Y₂O₃ به میزان تقریبی ۳ مول درصد یا ۵.۲ درصد وزنی) به پودر سرامیک اضافه می‌شود تا فاز مستحکم تتروگونال در دمای اتاق به صورت متواستابل (Metastable) منجمد و حفظ گردد. این خانواده بیومتریال تحت عنوان Y-TZP (Yttria-Stabilized Tetragonal Zirconia Polycrystal) شناخته می‌شود.

۱۹. پدیده شگفت‌انگیز سخت‌شوندگی تبدیلی (Transformation Toughening)

راز مقاومت حیرت‌آور Y-TZP در برابر شکست پدیده‌ای موسوم به سخت‌شوندگی تبدیلی تحت تنش (Stress-Induced Transformation Toughening) است:

اما همین تبدیل فاز یک شمشیر دولبه است؛ اگر این دگرگونی نه در نوک یک ترک مهارشده، بلکه به صورت تدریجی و کنترل‌نشده در تمام سطح رخ دهد، به تخریب ساختاری می‌انجامد.

۲۰. زوال در دمای پایین (Low-Temperature Degradation - LTD) یا پیری هیدروترمال

مهم‌ترین چالش ذاتی سرامیک‌های زیرکونیا پدیده‌ای به نام Low-Temperature Degradation (LTD) یا Hydrothermal Aging (سالخوردگی هیدروترمال) است. در حضور رطوبت و آب (محیط فیزیولوژیک دهان و بزاق) در دمای بدن (۳۷ درجه سانتی‌گراد)، یون‌های هیدروکسیل و مولکول‌های آب به داخل شبکه بلوری زیرکونیا نفوذ کرده و باعث خروج جاهای خالی اکسیژن (Oxygen Vacancies) و از دست رفتن پایداری ایتریوم می‌شوند.

مرورهای متالورژی سرامیک نشان می‌دهند که تعمیم خطی و مستقیم آزمون‌های پیری تسریع‌شده آزمایشگاهی (Accelerated Aging در اتوکلاو در دمای ۱۳۴ درجه سانتی‌گراد) به طول عمر واقعی فیکسچر در دهان انسان (Clinical Lifetime) پیچیده است و نباید یک آزمون آزمایشگاهی را بدون اعتبارسنجی بالینی قضاوت کرد.

۲۱. آیا پدیده Aging به معنای نامناسب بودن زیرکونیا برای فیکسچر است؟

پاسخ علمی قاطع: خیر! وجود یک مکانیزم زوال ذاتی به خودی خود به معنای غیرقابل‌استفاده بودن ماده نیست. ایمپلنتولوژیست باید بپرسد: نوع زیرکونیای به‌کاررفته چیست؟ درصد خلوص اکسید ایتریوم چقدر است؟ اندازه دانه‌ها (Grain Size) تا چه اندازه ریز و کنترل‌شده است؟ فرآیند سینترینگ و پرداخت سطحی با چه دقتی انجام شده و فالوآپ بالینی آن سیستم خاص چند سال است؟ پیشرفت‌های نوین فرآوری پودر نانومتری و دوپینگ با اکسید آلومینیوم (Al₂O₃) مقاومت به LTD را در نسل‌های جدید Y-TZP به طرز چشمگیری ارتقا داده است.

۲۲. نسل‌های زیرکونیا: تفکیک دقیق متریال فیکسچر از سرامیک روکش

در پروتز دندانی، زیرکونیا برای دستیابی به زیبایی و عبور نور بیشتر، دچار تغییر درصد ایتریوم شد (معرفی نسل‌های 3Y-TZP با استحکام ۱۲۰۰ مگاپاسکال، 4Y-TZP نیمه‌شفاف با استحکام ۹۰۰ مگاپاسکال و 5Y-TZP فوق‌شفاف با استحکام ۶۰۰ مگاپاسکال).

۲۳. چرا زیرکونیا به عنوان گزینه ایمپلنت دندانی جذاب شد؟ چهار مزیت کلیدی

تمایل به استفاده از فیکسچرهای سرامیکی زیرکونیا ناشی از ۴ محور بالینی اصلی است:

• زیبایی بی‌نظیر (Esthetics): عدم ایجاد سایه خاکستری در بیماران با بیوتایپ لثه‌ای نازک (Thin Gingival Biotype) یا تحلیل مارجین بافت نرم در ناحیه زیبایی قدامی.
• عدم خوردگی و رهایش یون فلزی: ایمنی برای بیماران نگران از واکنش‌های آلرژیک به فلزات یا افراد دارای سندرم گالوانیک دهانی.
• سازگاری بافت نرم مخاطی: چسبندگی فیبروبلاست‌ها و تشکیل سیل بافت نرم با حداقل التهاب در اطراف طوق ایمپلنت.
• فرضیه کاهش تشکیل پلاک میکروبی: برخی مطالعات اولیه چسبندگی بیوفیلم باکتریایی کمتر روی سرامیک صیقلی زیرکونیا را گزارش کرده‌اند.

۲۴. آیا زیرکونیا بهتر از تیتانیوم استئواینتگریت می‌شود؟ پاسخ بافت‌شناسی

پاسخ متکی بر شواهد هیستولوژی و بالینی: به صورت مطلق خیر! مطالعات حیوانی و پیش‌بالینی متعددی نشان داده‌اند که در صورت وجود زبری سطحی مناسب (SLA-like surface)، درصد تماس مستقیم استخوان به ایمپلنت (Bone-to-Implant Contact - BIC) در زیرکونیا و تیتانیوم بسیار نزدیک و قابل‌مقایسه است.

اما یک اصل اپیدمیولوژیک بسیار مهم وجود دارد: «مشابهت در پارامترهای استئواینتگریشن هیستولوژیک (Similar Osseointegration) به هیچ وجه به معنای برتری عملکرد بالینی در بلند‌مدت (Superior Clinical Performance) نیست».

۲۵. جدیدترین شواهد فراتحلیل ۲۰۲۴ روی کارآزمایی‌های بالینی تصادفی (RCTs)

یک مرور سیستماتیک و متاآنالیز سطح بالا که در سال ۲۰۲۴ در ژورنال Journal of Clinical Medicine (Morena et al., PMID: 39124755) منتشر شد، ۶ کارآزمایی بالینی تصادفی معتبر را شامل ۱۵۲ بیمار و ۴۴۸ ایمپلنت وارد تحلیل کمی کرد. یافته‌های این فراتحلیل برای جامعه جراحی بسیار تعیین‌کننده بود:

این فراتحلیل مدرن به روشنی نشان داد که علی‌رغم وجود داده‌های دلگرم‌کننده برای زیرکونیا، هیچ شواهدی از برتری بالینی آن نسبت به تیتانیوم وجود ندارد و تیتانیوم همچنان پایداری مکانیکی و بیولوژیک قابل‌اعتمادتری نشان می‌دهد.

۲۶. چرا متاآنالیزها همیشه یک نتیجه واحد نمی‌دهند؟ مسئله ناهمگونی (Heterogeneity)

فراتحلیل پادیه و همکاران (Padhye et al. 2023) و دوان و همکاران (Duan et al. 2023) نرخ‌های بقای مشابهی را بین ۹۴ تا ۹۸ درصد گزارش کرده‌اند. علت این تنوع آماری، وجود ناهمگونی شدید در متغیرهای مخدوش‌کننده است: تفاوت در برند ایمپلنت، نسل زیرکونیا، پروتکل لودینگ، طراحی تک‌تکه (One-piece) در برابر دوتکه (Two-piece)، محل آناتومیک قدام یا خلف و طول دوره فالوآپ. بنابراین ارزیابی زیرکونیا باید به صورت وزن‌دهی‌شده با شواهد (Evidence-weighted) بیان شود نه ادعاهای صفر و یکی.

۲۷. تیتانیوم یا زیرکونیا؟ مقایسه متوازن در آینه شواهد علمی

۲۸. چالش مقایسه متریال: اثر مخدوش‌کننده طراحی یک‌تکه (One-piece) در برابر دوتکه (Two-piece)

بخش عمده شواهد تاریخی و بالینی سرامیک زیرکونیا مربوط به سیستم‌های یک‌تکه (One-piece Monotype Implants) است؛ جایی که فیکسچر و اباتمنت به صورت یک بلوک یکپارچه تراشیده شده‌اند. در سیستم‌های یک‌تکه، هیچ ریزشکافی (Microgap) در سطح استخوان وجود ندارد و بارگذاری غیرفعال فوری رخ می‌دهد. در مقابل، سیستم‌های تیتانیومی سنتی عموماً دوتکه (Two-piece Submerged) هستند.

۲۹. پلیمر ترموپلاستیک PEEK چیست و چرا مورد توجه بیومکانیک قرار گرفت؟

پلیمر پلی‌اتر اتر کتون (Polyetheretherketone — PEEK) یک ترموپلاستیک نیمه‌بلورین با کارایی فوق‌العاده بالا از خانواده پلی‌آریل اتر کتون‌ها (PAEK) است. در علم مواد پزشکی، ویژگی منحصر‌به‌فرد PEEK برخورداری از مدول الاستیسیته پایین (Low Elastic Modulus) است که آن را از تمامی فلزات و سرامیک‌های صلب متمایز می‌سازد.

۳۰. مدول الاستیسیته و پدیده محافظت از تنش (Stress Shielding)

وقتی ماده‌ای با صلبیت بسیار زیاد (مانند تیتانیوم با مدول ۱۱۰ گیگاپاسکال یا زیرکونیا با مدول ۲۱۰ گیگاپاسکال) درون استخوان زنده قرار می‌گیرد، به علت اختلاف شدید سختی (Stiffness Mismatch)، بخش اعظم نیروهای اکلوزال توسط خود فیکسچر جذب شده و از انتقال تنش فیزیولوژیک به بافت استخوان پیرامونی جلوگیری می‌شود. بر اساس قانون وُلف (Wolff's Law)، استخوانی که تحت تحریک مکانیکی فیزیولوژیک قرار نگیرد، دچار بازجذب و تحلیل تدریجی می‌شود؛ پدیده‌ای که در ارتوپدی و ایمپلنتولوژی به Stress Shielding معروف است.

پلیمر PEEK با رفتار ایزوالاستیک خود (Iso-elastic Behavior) از نظر تئوری تنش را طبیعی‌تر توزیع می‌کند. اما در علم بیومتریال‌ها: کاهش مدول الاستیسیته به تنهایی به معنای یک ایمپلنت موفق نیست! یک فیکسچر دائمی علاوه بر انعطاف، به مقاومت خستگی بالا و مهم‌تر از همه، توانایی تشکیل پیوند سلولی با استخوان نیاز دارد.

۳۱. پاشنه آشیل PEEK: خنثی بودن زیستی (Bioinertness) و عدم هدایت استخوانی

بزرگ‌ترین معضل پلیمر PEEK ماهیت ذاتی سطح آن است: PEEK ماده‌ای آب‌گریز (Hydrophobic) با انرژی سطحی بسیار پایین و از نظر زیستی خنثی (Bioinert) است. بر خلاف تیتانیوم که با لایه اکسید فعال هیدروکسیله خود پروتئین‌ها را به سرعت جذب می‌کند، سطح اصلاح‌نشده PEEK تمایلی به استقرار استئوبلاست‌ها ندارد و به جای اتصال استخوانی مستقیم، مستعد کپسوله‌شدن با بافت فیبروز اسکار (Fibrous Encapsulation) است.

برای غلبه بر این نقص، پژوهشگران روش‌های اصلاح سطحی پیچیده‌ای نظیر پوشش‌دهی با هیدروکسی‌آپاتیت (HA Coating)، پوشش‌های نانوتیتانیوم یا کامپوزیت‌سازی با نانولوله‌های کربنی (CFR-PEEK) را ابداع کرده‌اند؛ اما این شواهد تقریباً همگی در فاز پیش‌بالینی و درون‌شیشه‌ای (In-vitro) متوقف مانده‌اند.

۳۲. آیا PEEK می‌تواند جایگزین تیتانیوم شود؟ فقدان کارآزمایی‌های بالینی انسانی

پاسخ مستند به شواهد سیستماتیک: در حال حاضر به هیچ وجه! مرور سیستماتیک می‌شرا و چوداری (Mishra & Chowdhary 2019, PMID: 30589497) و مرور آل‌عتیبی و همکاران (AlOtaibi et al. 2020, PMID: 32667046) نشان دادند که عمده داده‌های استئواینتگریشن PEEK از مطالعات حیوانی محدود و گزارش‌های موردی اولیه تشکیل شده و هیچ کارآزمایی بالینی تصادفی درازمدت انسانی (Long-term Human RCT) برای تایید جایگزینی فیکسچرهای اندوستیل تیتانیومی با PEEK وجود ندارد.

مرور نجیب و همکاران (Najeeb et al. PMID: 27560166) نیز صراحتاً نتیجه گرفت که زیست‌فعالی (Bioactivity) و تماس استخوانی PEEK به مراتب ضعیف‌تر و پایین‌تر از تیتانیوم است. بنابراین PEEK در ایمپلنتولوژی امروز یک پلتفرم تحقیقاتی برای آینده یا ماده‌ای برای اباتمنت‌های موقت و فریم‌ورک‌های پروتزی است، نه فیکسچر روتین استخوانی.

۳۳. یافته‌های فراتحلیل ۲۰۲۳: مزیت مکانیکی تئوریک در برابر واقعیت بالینی

یک مرور سیستماتیک در سال ۲۰۲۳ (PMID: 37749243) که ۸ مطالعه مدل‌سازی مکانیکی و آزمایشگاهی (In-vitro) را درباره اثر محافظت از تنش در ایمپلنت‌های PEEK و کامپوزیت‌های آن ارزیابی نمود، تایید کرد که PEEK به واسطه مدول پایین‌تر خود می‌تواند توزیع تنش متفاوتی در طوقه فیکسچر نسبت به تیتانیوم و زیرکونیا ایجاد کند. با این حال نویسندگان نتیجه گرفتند که این تفاوت مکانیکی درون آزمایشگاه، به هیچ وجه اثبات‌کننده بهبود پیامدهای بیولوژیک یا افزایش بقای ایمپلنت در انسان نیست.

۳۴. بیومتریال‌های پایه منیزیم (Magnesium-based)؛ جذابیت تخریب‌پذیری زیستی

منیزیم (Mg) به عنوان یک کاتیون ضروری فیزیولوژیک درون سلولی و یک فلز سبک با مدول الاستیسیته نزدیک به استخوان (حدود ۴۱ تا ۴۵ گیگاپاسکال)، یکی از مهیج‌ترین شاخه‌های بیومتریال است. وجه تمایز شگفت‌انگیز منیزیم در مقایسه با تیتانیوم در این است که منیزیم فلزی زیست‌تخریب‌پذیر و جذب‌شونده (Biodegradable & Bioresorbable) است.

فلسفه بیومتریال‌های جذب‌شونده این است که فیکسچر یا داربست در ابتدای کار تثبیت مکانیکی را تامین نموده، سپس با گذشت زمان و تشکیل استخوان طبیعی جدید به صورت ایمن حل شود و در نهایت جای خود را کاملاً به بافت میزبان بسپارد. اما در فیکسچر دندانی که باید بارهای سنگین را برای دهه‌ها تاب بیاورد، این ویژگی یک چالش بزرگ مهندسی ایجاد می‌کند.

۳۵. چالش‌های سه‌گانه منیزیم: خوردگی مهارنشده، تولید گاز هیدروژن و قلیایی‌شدن محیط

منیزیم در محیط‌های آبی غنی از یون کلرید (مانند خون و مایع بین‌بافتی بدن) با نرخ بسیار بالایی دچار خوردگی گالوانیک و انحلال شیمیایی می‌شود. این فرآیند سه پیامد مخرب در پی دارد:

۳۶. جایگاه کنونی منیزیم در دندانپزشکی: مرور ۲۰۲۶ ژورنال JDR

آیا منیزیم هم‌اکنون به عنوان متریال فیکسچر دائمی به کار می‌رود؟ قطعاً خیر! مقاله مروری جامع لاچین و اسفیر (Lacin & Sfeir 2026) در ژورنال معتبر Journal of Dental Research (JDR, PMID: 41103022) نشان می‌دهد که متریال‌های پایه منیزیم در مرحله ترجمان بالینی (Clinical Translation) برای کاربردهایی نظیر پیچ‌ها و پلاک‌های بازسازی استخوان و فک، مش‌های بازسازی سه‌بعدی و داربست‌های مهندسی بافت در حال توسعه هستند، نه برای فیکسچرهای اندوستیل دندانی که نیازمند ثبات بیومکانیکی چنددهه‌ای هستند.

۳۷ الی ۳۹. فلز تانتالیوم (Tantalum) و ساختارهای متخلخل اسفنجی

تانتالیوم (Ta) فلزی با مقاومت در برابر خوردگی فوق‌العاده بالا و زیست‌سازگاری بالینی بسیار مطلوب است. شاخص‌ترین نوآوری تانتالیوم، قابلیت مهندسی آن به شکل ساختارهای متخلخل سلول‌باز (Porous Tantalum / Trabecular Metal) با تخلخل ۷۵ تا ۸۰ درصد است. این معماری باز، امکان نفوذ عروق خونی و رشد استخوان به درون حجم ماده (Bone Ingrowth) را به جای اتصال صرفاً سطحی فراهم نموده و مدول الاستیسیته ظاهری را به بافت استخوان ترابکولار شبیه می‌سازد.

با این حال، تانتالیوم هرگز نتوانسته جایگزین تیتانیوم در دندانپزشکی روتین شود. داده‌های پشتیبان آن عمدتاً از شاخه جراحی تعویض مفاصل ارتوپدی استخراج شده‌اند. فراتحلیل و مرور سیستماتیک وانگ و همکاران در سال ۲۰۲۶ در Journal of Arthroplasty (PMID: 40992596) که ۳۸ مطالعه را بررسی نمود، اثربخشی تانتالیوم متخلخل را در تعویض مفصل ران و زانو نشان داد، اما هیچ شواهدی برای برتری بالینی آن در ایمپلنت‌های روتین دندانی ارائه ننمود.

۴۰. مغالطه خطرناک تعمیم: چرا شواهد ارتوپدی مستقیماً در دندانپزشکی صادق نیستند؟

یک ماده ممکن است در پروتز کامل مفصل ران (Total Hip Replacement) کارایی معجزه‌آسایی داشته باشد، اما این به هیچ وجه به معنای عملکرد مشابه در دهان نیست. اکوسیستم دهان یک محیط کاملاً متمایز و متخاصم با ویژگی‌های زیر است:

به همین دلیل ساختارهای بسیار متخلخل که در ارتوپدی عالی هستند، در دندانپزشکی در صورت اکسپوز شدن و تحلیل خفیف لثه، به کانون‌های غیرقابل‌پاکسازی برای تجمع کلنی‌های باکتریایی و عفونت سریع پری‌امپلنتایتیس تبدیل می‌شوند.

۴۱. ماتریس جامع مقایسه بیومتریال‌های ایمپلنتولوژی دندانی

این ماتریس تحلیلی بر پایه شواهد بالینی و آزمایشگاهی تدوین شده و خلاصه جامعی از خواص متالورژیک، وضعیت رگولاتوری و شواهد انسانی را در یک نگاه ارائه می‌دهد:

۴۲ الی ۴۴. تحلیل زوجی متریال‌ها: فراتر از تئوری‌های آزمایشگاهی

تیتانیوم در برابر Ti-Zr (بخش ۴۲): تیتانیوم سابقه و قابلیت پیش‌بینی بی‌نظیری دارد؛ در حالی که Ti-Zr یک مزیت مکانیکی هدفمند در قطرهای کم به دست می‌دهد بدون اینکه برتری بالینی سراسری آن در قطرهای استاندارد ۴ و ۵ میلی‌متر اثبات شده باشد.

تیتانیوم در برابر زیرکونیا (بخش ۴۳): زیرکونیا مزیت زیبایی و بافت نرم عاری از فلز را ارائه می‌کند؛ اما تیتانیوم از نظر حجم شواهد، انعطاف پروتزی قطعات دوتکه و مقاومت در برابر پدیده پیری، همچنان دست بالا را حفظ کرده است.

زیرکونیا در برابر PEEK (بخش ۴۴): زیرکونیا یک سرامیک صلب و زیست‌سازگار است که استئواینتگریشن قوی برقرار می‌کند؛ در حالی که PEEK یک پلیمر انعطاف‌پذیر خنثی است که بدون اصلاحات پیشرفته سطحی، توانایی جوش خوردن به استخوان را ندارد. زیرکونیا در کاربرد بالینی سال‌ها جلوتر از PEEK حرکت می‌کند.

۴۵. هفت مرحله اعتبارسنجی بالینی بیومتریال: عبور از فریب آزمایشگاهی

یک بیومتریال جدید برای اینکه از یک «ایده جذاب آزمایشگاهی» به یک «ایمپلنت معتبر در مطب دندانپزشک» تبدیل شود، باید بدون استثنا از ۷ فیلتر سخت‌گیرانه عبور کند:

۴۶ الی ۴۸. ضرورت استانداردهای ISO و ASTM؛ آیا دانستن نام آلیاژ کافی است؟

یک فیکسچر جراحی نمی‌تواند صرفاً با واژه‌های تبلیغاتی نظیر «Medical Titanium» یا «Aerospace Alloy» به فروش برسد. استانداردهای بین‌المللی ISO (نظیر ISO 5832) و استانداردهای متالورژی ASTM (نظیر F136 و F67) تضمین می‌کنند که ترکیب عناصر ناخالصی، ابعاد دانه‌های متالورژیک و چقرمگی شکست در محدوده فوق‌العاده باریک و مطمئنی قرار دارند.

۴۹ الی ۵۱. فرآیند ساخت، پرینت سه‌بعدی (Additive Manufacturing) و تیتانیوم متخلخل

فرآیند تولید شامل تراشکاری و فرزکاری CNC دقیق، ریخته‌گری (Casting)، فورجینگ (Forging) و در سال‌های اخیر ساخت افزایشی یا پرینت سه‌بعدی فلزات با روش‌های ذوب انتخابی با لیزر (SLM / DMLS) است. پرینت سه‌بعدی امکان ایجاد اشکال هندسی فوق‌العاده پیچیده و ساختارهای متخلخل اسفنجی تیتانیوم را فراهم می‌سازد که مدول موثر را به استخوان ترابکولار نزدیک می‌کند.

۵۲. ابطال یک باور غلط: «زبری بیشتر = ایمپلنت بهتر»

شواهد بیومکانیک ثابت کرده‌اند که رابطه زبری سطح و استئواینتگریشن یک منحنی زنگوله‌ای (Bell-shaped Curve) با زبری بهینه متوسط (Moderately Rough: Sa = 1.0–2.0 µm) است. زبری مفرط (زبری درشت Sa > 2.5 µm) نه تنها اتصالی بهتر ایجاد نمی‌کند، بلکه کندگی ذرات پوشش در استخوان، دشواری پاک‌سازی در صورت بروز پری‌امپلنتایتیس و افزایش تصاعدی کلونیزاسیون باکتری‌های بی‌هوازی پریودنتال را به دنبال دارد.

۵۳. اصل بنیادین کلینیک: Material is necessary, but not sufficient

حتی پیشرفته‌ترین فیکسچر تیتانیومی جهان یا کامل‌ترین سرامیک نانومتری زیرکونیا اگر در موقعیت سه‌بعدی غلط (Malposition) کاشته شود، تراکم استخوان ناکافی با اورهیت شدن حین دریل‌کاری همراه گردد، اکلوژن نامتعادل با بار بیش از حد ایجاد شود یا بهداشت بیمار ضعیف باشد، دچار شکست قطعی خواهد شد. متریال یک شرط لازم است، اما هرگز شرط کافی نیست.

۵۴ الی ۵۸. جایگاه مستند هر متریال در طبابت بالینی امروز

چرا تیتانیوم همچنان استاندارد مرجع است؟ (بخش ۵۴): نه به دلیل اینکه یک ماده بی‌نقص و بدون نقص مهندسی است؛ بلکه به واسطه ترکیب بی‌رقیب چند دهه سابقه مستند بالینی، بالا‌ترین نرخ‌های بقا در جهان، اکوسیستم بی‌نهایت گسترده قطعات پروتزی و ثبات متالورژیک اثبات‌شده.

جایگاه زیرکونیا (بخش ۵۵): یک آلترناتیو و جایگزین بالینی کاملاً معتبر برای برخی اندیکاسیون‌های خاص (به ویژه مطالبات زیبایی قدامی و بیماران متقاضی درمان‌های بدون فلز)، نه یک جایگزین همگانی که بتواند تیتانیوم را از تمامی موقعیت‌های کلینیکی کنار بزند.

جایگاه Ti-Zr (بخش ۵۶): یک پلتفرم پیشرفته آلیاژی با هدف حل چالش‌های بیومکانیک قطرهای باریک، نه لزوماً یک نسل جادویی برتر در تمام شرایط بالینی.

۵۹ و ۶۰. ماده ایده‌آل ایمپلنت و تریدآف‌های اجتناب‌ناپذیر مهندسی

هیچ ماده‌ای در طبیعت وجود ندارد که تمامی خواص ایده‌آل زیستی، مکانیکی، شیمیایی و بالینی را به صورت ۱۰۰٪ و بدون بده‌بستان در اختیار ما بگذارد:

• تیتانیوم: استحکام کششی و شواهد درازمدت عالی ↔ ظاهر متالیک و دغدغه‌های تریباکوروژن میکرونی.
• زیرکونیا: زیبایی بی‌همتا و سرامیک عاری از فلز ↔ محدودیت در انعطاف کانکشن و ریسک سالخوردگی هیدروترمال.
• Ti-Zr: استحکام بالا‌تر در مقطع باریک ↔ هزینه فرآوری بالا‌تر و برتری محدود به قطرهای خاص.
• PEEK: انطباق بیومکانیکی مدول با استخوان ↔ خنثی بودن زیستی و عدم تشکیل پیوند استخوانی خودبه‌خودی.
• منیزیم: زیست‌تخریب‌پذیری هماهنگ با ترمیم ↔ عدم کنترل بر سرعت فرسایش و تولید گاز.

۶۱. ده پرسش علمی دندانپزشک برای ارزیابی ادعاهای متریال فیکسچر

۶۲ و ۶۳. خطای تبلیغاتی در بیومتریال و هرم ۹ سطحی شواهد علمی

هرگز نباید این زنجیره تبلیغاتی نادرست را پذیرفت: «ماده نوین جدید → پاسخ سلولی بهتر در پتری‌دیش → استئواینتگریشن بیشتر در خرگوش → بقای بالا‌تر در دهان انسان». این مراحل الزاماً به یکدیگر ختم نمی‌شوند!

۶۴ و ۶۵. پاسخ صریح به پرسش بنیادین: ایمپلنت از چه موادی ساخته می‌شود؟

۶۶. توصیه‌های کلیدی بالینی دنسیس (Clinical Takeaway)

برای تصمیم‌گیری هوشمندانه در کلینیک، پرسش دوتایی «تیتانیوم یا زیرکونیا؟» ناکافی است. مدل فکری استاندارد باید بر پایه این ۷ گام استوار باشد:

۶۷. جمع‌بندی نهایی F09 و نگاه پیش‌رو به مقاله دهم (F10)

ماده ایمپلنت را نباید در نام‌های تجاری خلاصه کرد. در اطلس دنسیس، سه مقاله متوالی زنجیره تکاملی مهندسی ایمپلنتولوژی را تکمیل می‌کنند:

واژه‌نامه تخصصی متالورژی و بیومتریال‌های F09 (Bilingual Glossary)

در تدوین این مقاله، جهت ارزیابی هرگونه ادعای «برتری بالینی»، اولویت مطلق با کارآزمایی‌های بالینی تصادفی دو سوکور (RCTs)، مرورهای سیستماتیک کاکرین و گزارش‌های اجماع نهادهای رگولاتوری بین‌المللی (FDA و ISO) بوده است. از تعمیم داده‌های آزمایشگاهی و برون‌تنی به پیامدهای بیماران اکیداً پرهیز شده است.

محتوای تخصصی و مشخصات متالورژی این صفحه بر اساس استناد مستقیم به مراجع معتبر زیر تدوین شده است:

• استاندارد بین‌المللی تیتانیوم جراحی: ISO 5832-2:2025 Metallic Materials
• استاندارد جهانی سرامیک‌های زیرکونیا: ISO 13356:2015 Y-TZP Surgical Implants
• پایگاه اطلاعات زیست‌مواد دندانی آمریکا: PubMed / NCBI Dental Biomaterials Database
• راهنمای عملکردی سازمان غذا و داروی آمریکا: FDA Dental Devices & Implants Guidance 2024

سوالات متداول پیرامون جنس و مواد ایمپلنت دندانی (FAQ)
