خستگی، قابلیت اطمینان مکانیکی و مکانیزم‌های شکست ایمپلنت دندانی

خستگی، قابلیت اطمینان مکانیکی و مکانیزم‌های شکست ایمپلنت دندانی

خستگی، قابلیت اطمینان مکانیکی و مکانیزم‌های شکست ایمپلنت دندانی

تحلیل فرآیند شکست از بارگذاری چرخه‌ای (Cyclic Loading) و تمرکز تنش تا آغاز ترک، رشد خستگی و استاندارد ISO 14801 بر پایه شواهد سیستماتیک ۲۰۲۶

📅 آخرین بازبینی جامع علمی: سپتامبر ۲۰۲۶ | ⏱️ زمان تقریبی مطالعه: ۴۰ دقیقه | 🎯 جامعه هدف: جراحان فک و صورت، پریودنتیست‌ها، پروستودنتیست‌ها، ایمپلنتولوژیست‌ها و مهندسان بیومتریال
⚡

مشخصات بیومکانیک و خستگی ایمپلنت در یک نگاه (Clinical & Engineering Specs)

  • ماهیت تدریجی شکست: شکست مکانیکی ایمپلنت یک رخداد ناگهانی تصادفی نیست، بلکه نتیجه انباشت پیوسته میکروآسیب‌ها در اثر بارهای جویدن نوسانی، تمرکز تنش، افت پره‌لود پیچ و گسترش ترک‌های میکروسکوپی است.
  • تمایز مقاومت استاتیک با خستگی: مقاومت به شکست نهایی (Ultimate Static Strength) تضمین‌کننده طول عمر خستگی نیست؛ سیستمی با مقاومت استاتیک بسیار بالا ممکن است در بارهای نوسانی بسیار کمتر دچار شکست زودرس خستگی گردد.
  • محدودیت ترجمه آزمون آزمایشگاهی (ISO 14801): استاندارد بین‌المللی ISO 14801 یک متد مرجع برای مقایسه نسبی قطعات در بدترین سناریوی آزمایشگاهی است و هرگز نباید به عنوان پیش‌بینی مستقیم طول عمر بالینی (In-Vivo Longevity) تعبیر شود.
  • اصل محوری قابلیت اطمینان دنسیس: طول عمر بالینی یک ایمپلنت متأثر از یک معادله چندمتغیره شامل طراحی هندسی فیکسچر، قطر، نوع اتصال (Connection)، پایداری پره‌لود، طرح پروتز، بیولوژی استخوان، اکلوژن و مدیریت پارافانکشن است.

📑فهرست دسترسی سریع و نقشه راه سرفصل‌های T14

۵ فصل تخصصی • ۶۶ بخش تشریحی
فصل اول

مبانی خستگی، رفتار بیومکانیکی و بارگذاری چرخه‌ای در دهان

بخش‌های ۰۱ تا ۰۹
بخش ۰۱

مقدمه؛ چرا باید خستگی (Fatigue) را در ایمپلنتولوژی بشناسیم؟

در نگاه نخست، یک سیستم ایمپلنت دندانی ممکن است سازه‌ای فلزی و بسیار مستحکم به نظر برسد؛ ترکیبی از فیکسچر تیتانیومی، اباتمنت، پیچ اتصال و پروتز نهایی. با این حال، حفره دهان تفاوت بنیادینی با یک محیط بارگذاری استاتیک و کنترل‌شده آزمایشگاهی دارد. بیمار در طول شبانه‌روز تنها یک بار غذا نمی‌جود، یک بار نیرو وارد نمی‌کند، نیروها صرفاً در راستای محور طولی (Axial) اعمال نمی‌شوند و شرایط تماس‌های اکلوزال در اثر سایش و گذشت زمان همواره در حال تغییر است.

یک بازسازی متکی بر ایمپلنت دندانی در طول سالیان متمادی با صدها هزار و حتی میلیون‌ها سیکل بارگذاری دینامیک روبه‌رو می‌گردد. در نتیجه، سؤال مهندسی واقعی این نیست که «این ایمپلنت در لحظه تسلیم حداکثر چه نیرویی را تحمل می‌کند؟»، بلکه سؤال کلیدی این است: «این سیستم اسمبل‌شده، تحت بارهای تکرارشونده و نوسانی با چه سرعتی دچار تجمع آسیب ساختاری می‌شود و نرخ قابلیت اطمینان آن در گذر زمان چگونه تغییر می‌یابد؟» این همان نقطه ورود تخصصی به علم متالورژی مکانیکی و خستگی است.

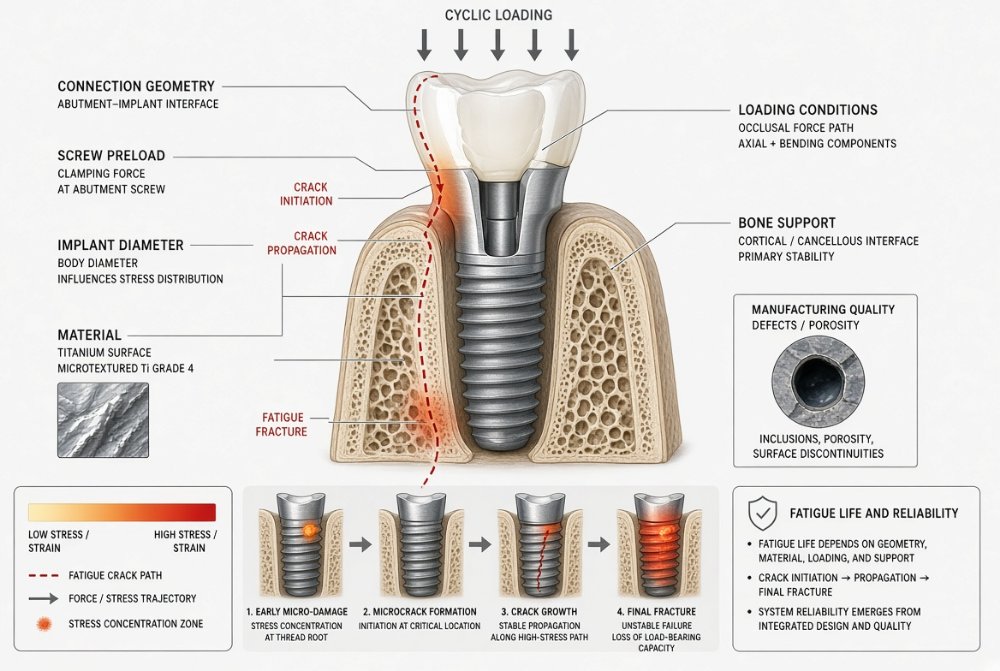

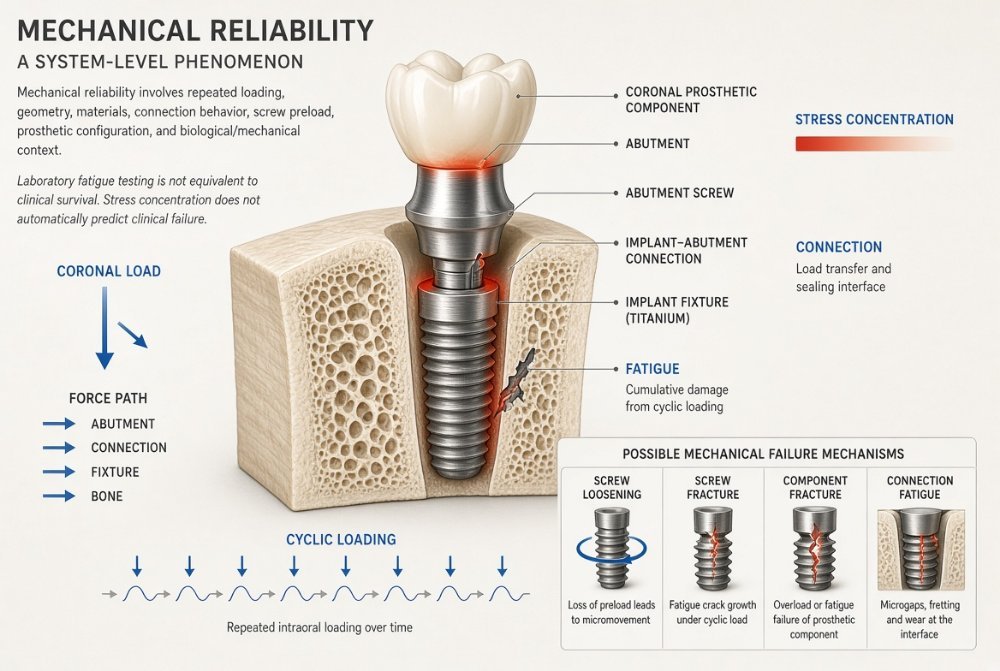

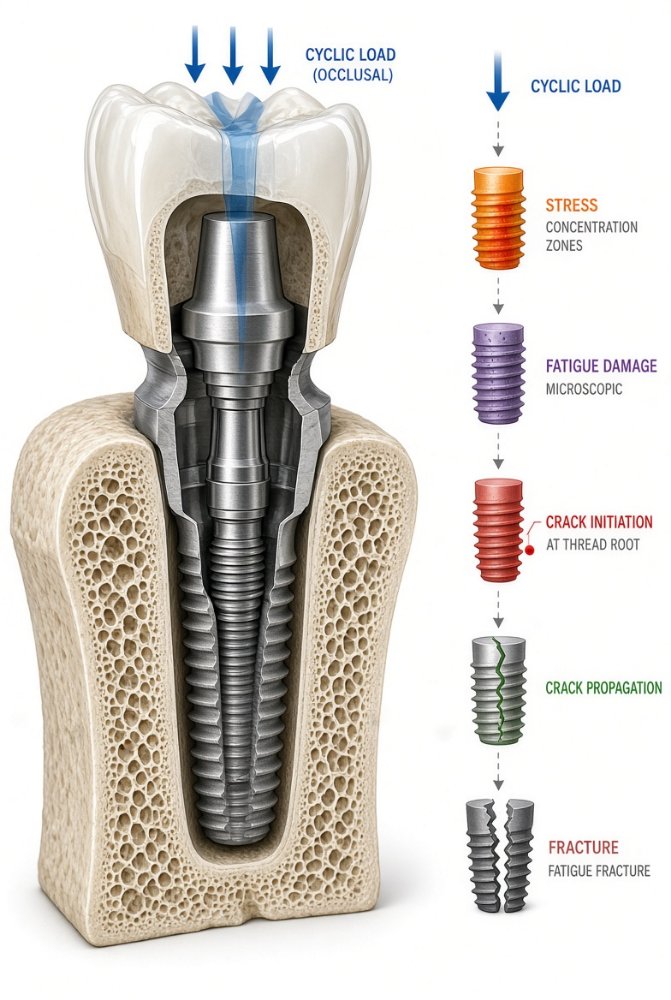

تصویر شماره ۰۱: مفاهیم بنیادین خستگی، قابلیت اطمینان مکانیکی و چرخه عمر سازه‌ای ایمپلنت دندانی تصویر شماره ۰۱: از بارگذاری استاتیک تا چرخه‌های مکرر بیومکانیک؛ خستگی (Fatigue) به عنوان پدیده حاکم بر دوام سازه‌ای ایمپلنت دندانی در دهان.
بخش ۰۲

بارگذاری استاتیک در برابر بارگذاری چرخه‌ای (Static vs. Cyclic Loading)

برای درک عمیق شکست سازه‌ای، ابتدا باید مرز میان دو نوع بارگذاری استاتیک و چرخه‌ای تفکیک گردد. در بارگذاری استاتیک (Static Loading)، نیرو با نرخ پیوسته افزایش می‌یابد تا نمونه ابتدا از حد تسلیم الاستیک (Yield Point) عبور کرده، وارد فاز تغییر شکل موم‌سان یا پلاستیک شود و سرانجام به نقطه شکست نهایی (Ultimate Fracture) برسد. مدل مفهومی بارگذاری استاتیک خطی است:

Load ↑ → Elastic Strain → Plastic Deformation → Ultimate Static Failure

در نقطه مقابل، در بارگذاری چرخه‌ای (Cyclic Loading)، نیرویی که بسیار کمتر از حد تسلیم ماده است، به دفعات نامحدود تکرار می‌شود. در هر سیکل، مقدار بسیار ناچیزی انرژی الاستیک به انرژی پلاستیک موضعی در مقیاس بلوری تبدیل می‌گردد. در نتیجه، تکرار مداوم سیکل‌ها سبب تجمع تدریجی آسیب در ریزساختار (Microstructural Damage Accumulation) شده و قطعه را در نیروهایی که در آزمون تک‌نوبته کاملاً بی‌خطر بودند، به سمت شکست ناگهانی سوق می‌دهد.

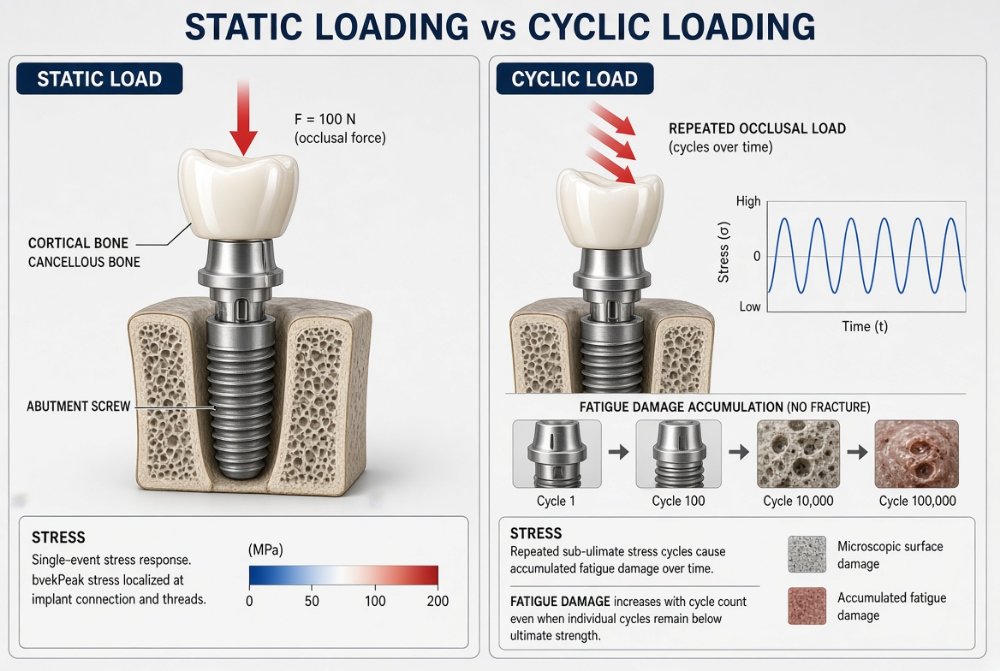

تصویر شماره ۰۲: مقایسه بارگذاری استاتیک یکباره با بارگذاری چرخه‌ای دینامیک در ایمپلنت دندانی تصویر شماره ۰۲: تمایز رفتار مکانیکی در برابر بار استاتیک یکباره در مقایسه با بارگذاری چرخه‌ای مکرر (Cyclic Loading) و تجمع میکروآسیب‌ها.
بخش ۰۳

خستگی (Fatigue) چیست؟ فرایند تخریب تدریجی در سیستم ایمپلنت

خستگی به فرایند اضمحلال تدریجی خواص مکانیکی و یکپارچگی ماده یا یک مجموعه سرهم‌شده (Assembly) در اثر اعمال تنش‌های نوسانی تکرارشونده اطلاق می‌گردد. در سیستم ایمپلنت دندانی، پدیده خستگی ممکن است در بدنه فیکسچر، گردن ایمپلنت، اباتمنت، پیچ نگهدارنده اباتمنت، پیچ پروتز یا کانکتورهای فریمورک رخ دهد.

یک اصل بنیادین در استاندارد دنسیس وجود دارد: خستگی یک الگوی شکست سازه‌ای (System Failure Mode) است، نه صرفاً ویژگی اتمی فلز تیتانیوم. کیفیت مونتاژ، دقت فیتینگ اباتمنت، زبری سطوح درگیر و تنش‌های پسماند همگی بر رفتار خستگی سیستم اثر می‌گذارند.

بخش ۰۴

چرا حفره دهان یک محیط خستگی بی‌رحم (Severe Fatigue Environment) است؟

نیروهای ناشی از جویدن و بلع در انسان در یک دامنه ثابت یا جهت مشخص عمل نمی‌کنند؛ نیروها چندجهته (Multiaxial)، دارای مؤلفه‌های جانبی و برشی، زاویه‌دار و همراه با گشتاورهای خمشی و پیچشی هستند. علاوه بر این، در بیماران مبتلا به پارافانکشن نظیر دندان‌قروچه شبانه (Nocturnal Bruxism) یا کلنچینگ، دامنه و مدت اعمال نیرو تا چندین برابر بارهای فیزیولوژیک افزایش می‌یابد.

زنجیره تبدیل نیروی جویدن به تخریب خستگی در دنسیس به صورت زیر مدل‌سازی می‌شود:

Mastication & Swallowing → Cyclic Complex Loading (Axial + Bending + Lateral) → Stress/Strain Gradients in Interface → Microstructural Dislocation Movement → Microcrack Initiation → Fatigue Failure
بخش ۰۵

یک اشتباه رایج تبلیغاتی: Maximum Strength معادل Fatigue Strength نیست

بسیاری از کمپانی‌های تجاری در کاتالوگ‌های تبلیغاتی خود با افتخار اعدادی نظیر «مقاومت فشاری فیکسچر: ۱۲۰۰ نیوتن» را درج می‌کنند. از دیدگاه علم بیومتریال، این عدد مربوط به آزمون بارگذاری تک‌نوبته استاتیک است. ممکن است دو سیستم ایمپلنت در آزمون استاتیک هر دو در نیروی ۱۰۰۰ نیوتن دچار شکست شوند، اما هنگامی که در یک آزمون دینامیک تحت بار نوسانی ۳۰۰ نیوتن قرار می‌گیرند، یکی از آن‌ها پس از ۵۰,۰۰۰ سیکل دچار شکستگی پیچ شود و دیگری بتواند ۵ میلیون سیکل را بدون عیب پشت سر بگذارد.

بنابراین، مقاومت استاتیک (Static Strength) و مقاومت خستگی (Fatigue Strength) دو پیامد متالورژیکی کاملاً متمایز هستند و یک ادعای تجاری مبنی بر مقاومت بالا در تست استاتیک، فاقد هرگونه وجاهت علمی برای قضاوت درباره پایداری دهانی بلندمدت است.

بخش ۰۶

تنش (Stress) و کرنش (Strain)؛ زبان مشترک مهندسی مکانیک و بیولوژی

برای تحلیل چرخه خستگی باید مفاهیم تنش و کرنش با دقت بازخوانی شوند. تنش (Stress) شدت توزیع نیروی درونی در برابر تغییر شکل به ازای واحد سطح مقطع مؤثر است (σ = F / A). در سیستم ایمپلنت، تنش‌ها می‌توانند کششی (Tensile)، فشاری (Compressive)، برشی (Shear) یا ناشی از خمش (Bending) باشند. در این میان، تنش‌های کششی مخرب‌ترین عامل در پیشبرد ترک‌های خستگی در فلزات محسوب می‌شوند.

کرنش (Strain) میزان تغییر شکل نسبی سازه در پاسخ به تنش اعمال‌شده است (ε = ΔL / L₀). تا زمانی که کرنش در محدوده الاستیک ماده باقی بماند، با حذف بار هندسه به حالت اولیه بازمی‌گردد؛ اما در نقاط تمرکز تنش، کرنش‌های موضعی پلاستیک رخ می‌دهند که سنگ‌بنای آسیب خستگی را بنا می‌نهند.

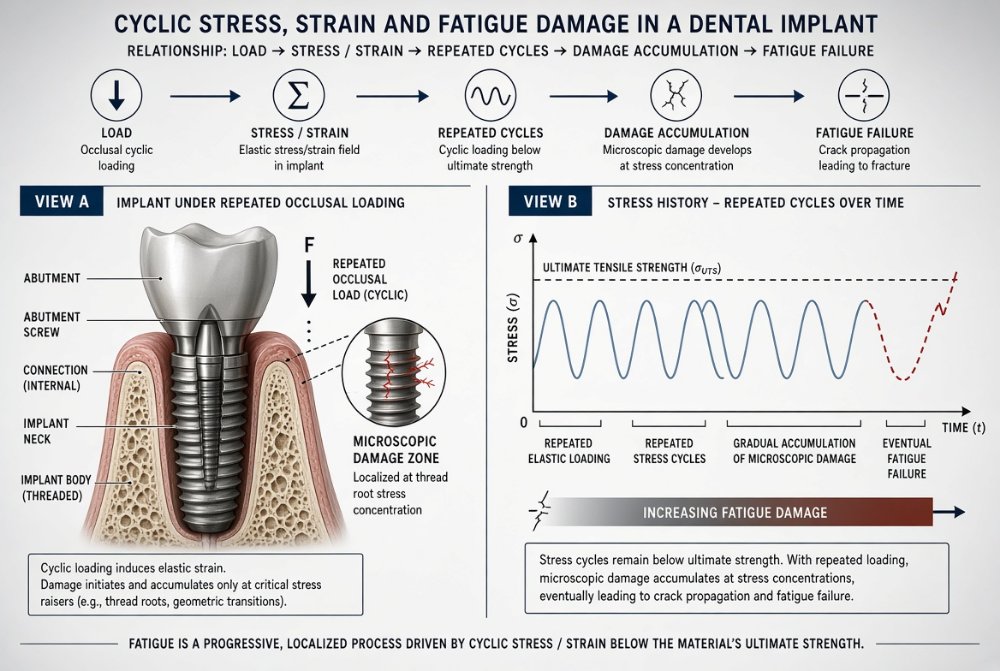

تصویر شماره ۰۴: نمودار تنش-کرنش و انباشت آسیب خستگی در اثر چرخه‌های بارگذاری مکرر تصویر شماره ۰۴: ارتباط رفتار الاستیک و پلاستیک تیتانیوم، تنش و کرنش با انباشت تدریجی آسیب خستگی (Damage Accumulation).
بخش ۰۷

چرا الگوی توزیع تنش (Stress Distribution) مهم‌تر از عدد مطلق نیرو است؟

فرض کنید نیروی ۲۰۰ نیوتن بر سطح دو ایمپلنت مختلف وارد شود. دانستن این عدد به تنهایی ارزش تشخیصی ندارد؛ زیرا باید مشخص شود این نیرو در کجا پخش می‌شود. آیا تنش به صورت یکنواخت به بدنه استخوان منتقل می‌گردد، یا در اولین رزوه فعال (First Engaged Thread)، گردن ایمپلنت، طوقه ترنسموکوزال یا بدنه باریک پیچ اباتمنت متمرکز می‌شود؟

اگر یک ناحیه کوچک با هندسه نامناسب وجود داشته باشد، میانگین تنش کل سیستم ممکن است بسیار پایین و ایمن باشد، اما در آن نقطه کوچک تنش‌های موضعی از حد الاستیک فراتر رفته و خاستگاه ترک خستگی را رقم بزنند.

بخش ۰۸

تمرکز تنش (Stress Concentration) چیست و در کجای ایمپلنت رخ می‌دهد؟

هر زمان که هندسه قطعه دچار تغییر ناگهانی مقطع، زوایای تیز، شیارهای عمیق یا شیب‌های تند شود، خطوط جریان تنش در آن نقطه به شدت متراکم می‌شوند. شایع‌ترین نقاط تمرکز تنش در ایمپلنت‌های دندانی عبارتند از:

  • ریشه اولین رزوه خارجی (Thread Root) در ناحیه کرستال.
  • محل اتصال کانتور ترنسموکوزال به بدنه فیکسچر.
  • کف محفظه شش‌ضلعی داخلی یا اتصال مخروطی (Connection Apex).
  • ناحیه انتقال سر پیچ اباتمنت به تنه رزوه (Screw Neck/Shank Junction).
  • خطوط مرزی ایجادشده در اثر فرآیندهای ماشین‌کاری، لایه‌نشانی یا نقایص تخلخل پرینت سه‌بعدی.

طراحی یک شعاع انحنای ملایم (Fillet Radius) به جای گوشه‌های قائم ۹۰ درجه، تنش موضعی را تا ۵۰٪ کاهش می‌دهد و مقاومت خستگی سیستم را به طرز چشمگیری بالا می‌برد.

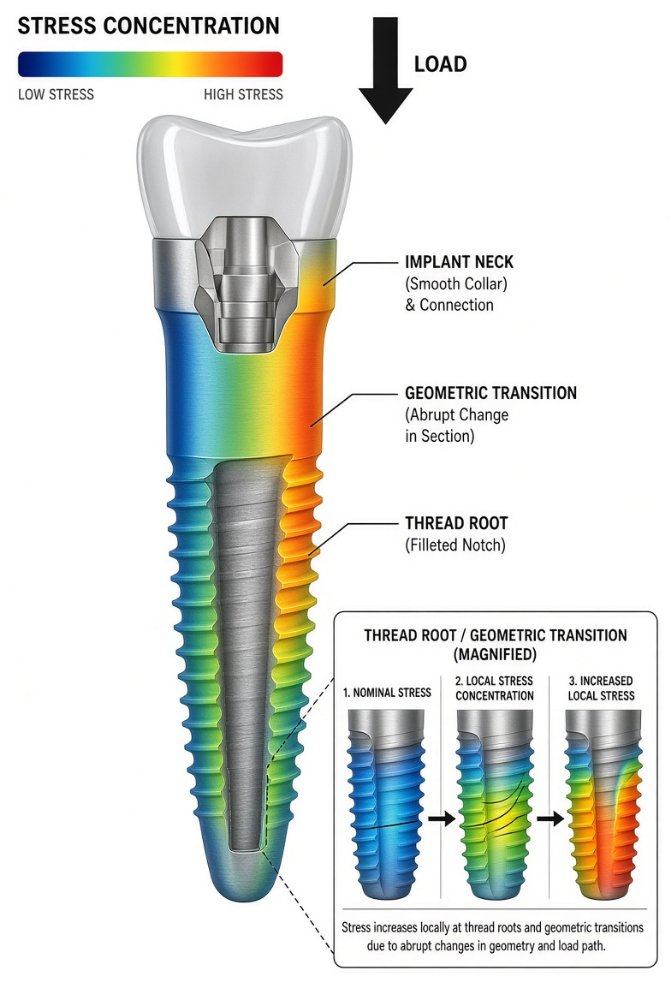

تصویر شماره ۰۳: تمرکز تنش در نواحی بحرانی طوقه، اتصالات و تردهای ایمپلنت دندانی تصویر شماره ۰۳: نقش هندسه، زوایای تیز و گذارهای ساختاری در تمرکز موضعی تنش (Stress Concentration) در فیکسچر و اباتمنت.
بخش ۰۹

ضریب تمرکز تنش (Stress Concentration Factor - Kt) و حساسیت به شیار

در محاسبات مهندسی مکانیک، پارامتر Kt به عنوان نسبت تنش بیشینه موضعی به تنش اسمی محاسبه می‌شود (Kt = σmax / σnom). هرچه ناپیوستگی هندسی تیزتر باشد، Kt بزرگ‌تر خواهد بود. با این حال، در بارگذاری خستگی پارامتر تعدیل‌شده‌ای به نام ضریب خستگی شیار (Kf) استفاده می‌شود:

K_f = 1 + q(K_t - 1)

که در آن q حساسیت به شیار ماده (Notch Sensitivity) است. آلیاژ تیتانیوم گرید ۵ (Ti-6Al-4V) به دلیل استحکام بالاتر، حساسیت بیشتری به شیار نسبت به تیتانیوم خالص تجاری (CP-Ti) دارد؛ بنابراین هرگونه خطای ماشین‌کاری یا زبری نامناسب در نواحی بحرانی تیتانیوم گرید ۵ می‌تواند اثر منفی مضاعفی بر عمر خستگی بگذارد.

📊

طرح‌واره مفهومی ۱: نقشه انتقال بار و نقاط بحرانی تمرکز تنش در سیستم ایمپلنت (دنسیس)

مکانیک سازه
۱. نقطه تماس پروتز (Occlusal Force)

اعمال بار اکلوزال چندمحوره بر کاسپ‌ها؛ ایجاد بازوی لنگر (Lever Arm) متناسب با ارتفاع روکش.

۲. اینترفیس اباتمنت-پیچ (Joint Interface)

انتقال گشتاور خمشی به بدنه پیچ؛ ریسک ریزحرکت (Micromotion)، سایش تریبولوژیک و افت پره‌لود.

۳. طوقه و اولین رزوه (Crestal Thread Root)

بیشترین تمرکز تنش در استخوان کورتیکال و ریشه رزوه اول؛ مستعدترین کانون آغاز ترک‌های خستگی فیکسچر.

۴. بدنه و اپیکال (Trabecular Dissipation)

پخش تدریجی تنش فشاری در استخوان اسفنجی اطراف؛ کاهش شدت تنش در مقایسه با ناحیه کرستال.

💡 نکته کلینیکی دنسیس: بیش از ۸۵٪ از شکستگی‌های فیکسچر در ناحیه طوقه ترنسموکوزال یا دو رزوه ابتدایی کرست رخ می‌دهند که نقطه تلاقی حداکثر لنگر خمشی و حداقل حمایت استخوانی است.
⚙️

شبیه‌ساز بیومکانیک: بارگذاری استاتیک در برابر بارگذاری چرخه‌ای دنسیس

Static vs. Cyclic Damage Accumulator Simulator
شبیه‌ساز تعاملی

حالت بارگذاری را انتخاب کنید تا رفتار تغییر شکل الاستیک، انباشت آسیب خستگی و احتمال وقوع شکست سازه‌ای در طول چرخه‌های جویدن شبیه‌سازی شود:

تنش موضعی در اینترفیس: ۱۸۰ مگاپاسکال (الاستیک ایمن)
انباشت آسیب خستگی (Damage): صفر (بدون آسیب تجمعی)
احتمال شکست سازه‌ای: ۰ ٪ (بسیار پایین)
💡 تحلیل متالورژی دنسیس (بار استاتیک تک‌نوبته ۲۰۰ نیوتن): سازه کاملاً در رژیم الاستیک خطی رفتار کرده و پس از برداشتن بار، بدون کوچک‌ترین تغییر شکل دائمی یا لغزش کریستالی به حالت اولیه برمی‌گردد. هیچ‌گونه آسیب خستگی تجمع پیدا نمی‌کند.
فصل دوم

مکانیک شکست؛ از آغاز میکروترک تا رشد ناپایدار و منحنی S–N

بخش‌های ۱۰ تا ۱۹
بخش ۱۰

آغاز ترک (Crack Initiation)؛ شکست مکانیکی از کجا کلید می‌خورد؟

تصور عامیانه مبنی بر اینکه ایمپلنت یا پیچ اباتمنت «به طور ناگهانی و در یک لحظه» می‌شکند، از نظر علم مکانیک شکست کاملاً نادرست است. شکست نهایی، واپسین حلقه از یک فرآیند طولانی است. در نخستین گام، در اثر تنش‌های نوسانی، جابجایی‌های کریستالی (Dislocations) در شبکه بلوری تیتانیوم حرکت کرده و در مرزدانه‌ها یا ناپیوستگی‌های سطحی متراکم می‌شوند.

این پدیده منجر به ایجاد برجستگی‌ها و فرورفتگی‌های میکروسکوپی در مقیاس نانومتر (Slip Bands / Extrusions & Intrusions) بر روی سطح قطعه می‌گردد. با تکرار چرخه‌های بارگذاری، این شیارهای میکروسکوپی به یک ریزترک واقعی (Microcrack) تبدیل می‌شوند. بنابراین، شکست با ایجاد ترک شروع نمی‌شود، بلکه خود آغاز ترک (Crack Initiation) نتیجه هزاران سیکل بارگذاری اولیه است.

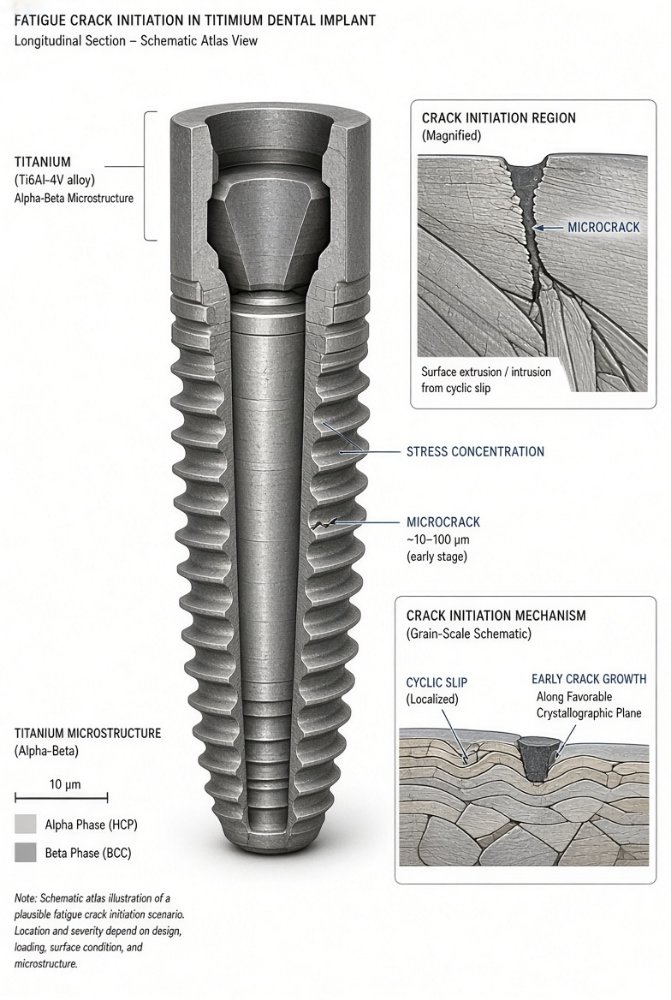

تصویر شماره ۰۵: مکانیزم آغاز ترک خستگی در عیوب سطحی و نواحی تمرکز تنش فیکسچر تصویر شماره ۰۵: آغاز ترک (Crack Initiation) از عیوب میکروسکوپی سطح، ناهمواری‌ها و تمرکز تنش در اجزای ایمپلنت.
بخش ۱۱

فاکتورهای مؤثر بر پدیده آغاز ترک (Crack Initiation Determinants)

نرخ و سرعت تشکیل اولین میکروترک به متغیرهای متعددی وابسته است:

  • عیوب سطحی ناشی از ماشین‌کاری (Machining Tool Marks): خراش‌های ابزار تراش به عنوان شیارهای تمرکز تنش عمل می‌کنند.
  • زبری سطح و ناهمواری‌های تیز (Sharp Pits): حفره‌های ناشی از اسیداچ شدید می‌توانند کانون آغاز ترک باشند.
  • حفره‌ها و تخلخل‌های داخلی (Internal Pores & Voids): به ویژه در فرآیندهای ساخت افزایشی (Additive Manufacturing / 3D Printing).
  • تنش‌های پسماند (Residual Stresses): تنش‌های پسماند کششی زمان آغاز ترک را تسریع می‌بخشند، در حالی که تنش‌های فشاری (نظیر شات‌پینینگ کنترل‌شده) مانع آغاز ترک می‌شوند.
  • محیط خورنده دهان: نفوذ الکترولیت‌های بزاقی و تسریع خستگی ناشی از خوردگی (Corrosion Fatigue).
بخش ۱۲

نقش ویژگی‌های سطح در خستگی؛ چالش بهینه‌سازی زیستی در برابر یکپارچگی مکانیکی

در مقالات پیشین اطلس T (از T02 تا T12) اثبات کردیم که ایجاد زبری میکرو و نانو (Micro/Nanotopography) از طریق سندبلاست و اسیداچ (SLA) یا آندایزینگ برای ترشوندگی، چسبندگی فیبرونکتین و اتصال استئوبلاست‌ها فوق‌العاده حیاتی است. اما در مهندسی خستگی (T14) با یک پارادوکس مهندسی روبه‌رو می‌شویم:

هر زبری، خراش یا حفره‌ای که به سطح فیکسچر اضافه می‌شود، یک شیار موضعی ایجاد می‌کند که ممکن است عمر خستگی فلز را کاهش دهد. اگر عملیات اسیداچ بیش از حد عمیق باشد و حفرات با زوایای تند در ریشه رزوه اول ایجاد کند، مقاومت خستگی به شدت افت می‌کند. بنابراین، طراحی سطح ایمپلنت همواره نیازمند ایجاد تعادل هوشمندانه میان Biological Surface Optimization و Mechanical Surface Integrity است.

بخش ۱۳

انتشار ترک (Crack Propagation) چیست؟ رشد پایدار تا آستانه بحرانی

پس از شکل‌گیری میکروترک اولیه، وارد مرحله رشد پایدار ترک (Stable Crack Growth) می‌شویم. در این مرحله، با هر چرخه جویدن، نوک ترک به دلیل تمرکز تنش‌های کششی به اندازه کسری از میکرومتر به جلو رانده می‌شود و پشت سر خود خطوط موازی مشخصی به نام استراییشن خستگی (Fatigue Striations) بر جای می‌گذارد.

ویژگی بسیار حیاتی این فاز این است که قطعه ممکن است برای ماه‌ها یا سال‌ها در دهان به عملکرد خود ادامه دهد و هیچ علامت بالینی آشکاری به جز شاید شل شدن مکرر پیچ نشان ندهد، در حالی که در عمق فلز ترک در حال پیشروی و کاستن از سطح مقطع باربر است.

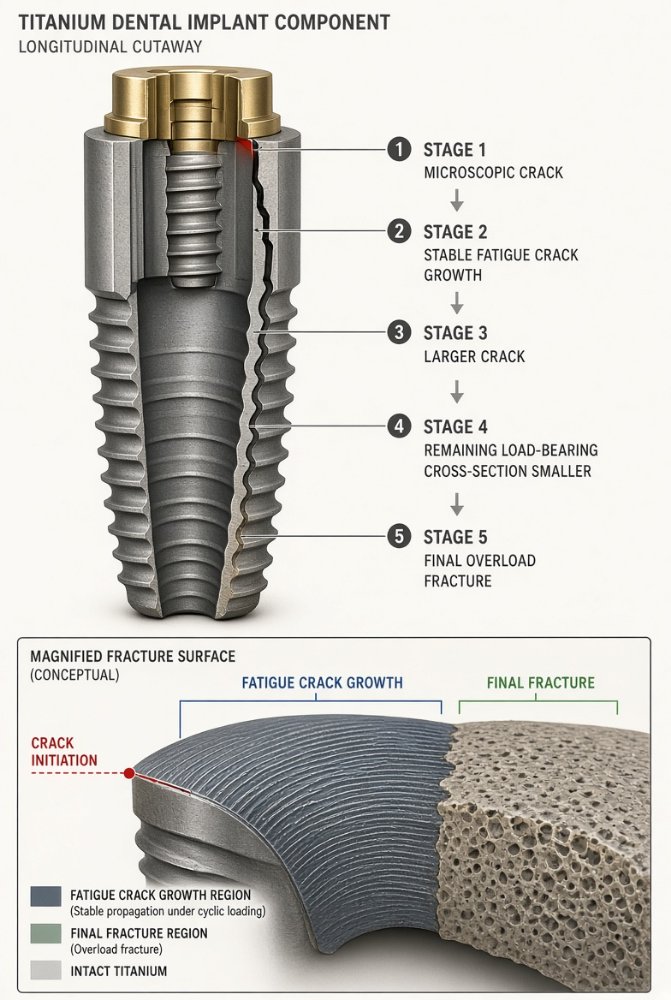

تصویر شماره ۰۶: انتشار و رشد پیشرونده ترک خستگی تا رسیدن به اندازه بحرانی و شکست ناگهانی تصویر شماره ۰۶: رشد پیشرونده و پایدار ترک (Crack Propagation) تحت بارگذاری چرخه‌ای تا رسیدن به آستانه شکست ناپایدار نهایی.
بخش ۱۴

چرا وجود یک ترک میکروسکوپی لزوماً به معنای شکست فوری نیست؟

رشد ترک تابع یک قانون آستانه‌ای (Threshold) است. اگر دامنه تنش‌های نوسانی کمتر از مقدار آستانه شدت تنش ماده (ΔKth) باشد، ترک متوقف (Crack Arrest) شده و رشد نمی‌کند. رفتار ترک به طول آن (a)، جهت‌گیری نسبت به خطوط تنش، چقرمگی شکست آلیاژ (Fracture Toughness - KIc) و شرایط فشرده‌سازی بستگی دارد.

شکست فاجعه‌بار نهایی (Catastrophic Fracture) تنها زمانی رخ می‌دهد که طول ترک به «اندازه بحرانی (Critical Crack Size)» برسد؛ جایی که سطح مقطع باقی‌مانده فلز دیگر توان تحمل بار فیزیولوژیک را نداشته و شکست ترد یا نیمه‌ترد رخ می‌دهد.

بخش ۱۵

شدت تنش و مفهوم فاکتور K در مکانیک شکست خطی الاستیک (LEFM)

در مکانیک شکست، فاکتور شدت تنش (Stress Intensity Factor - K) بیانگر شدت میدان تنش در نوک ترک است:

K = Y · σ · √(π · a)
رابطه فاکتور شدت تنش در نوک ترک (LEFM Stress Intensity Factor)

که در آن Y فاکتور تصحیح هندسی، σ تنش اسمی و a طول ترک است. در بارگذاری چرخه‌ای، دامنه فاکتور شدت تنش (ΔK = Kmax - Kmin) محرک اصلی نرخ پیشروی ترک به ازای هر سیکل است.

بخش ۱۶

سینتیک رشد ترک خستگی و قانون پاریس (Paris Law)

در ناحیه دوم منحنی رشد ترک (رژیم رشد پایدار)، رابطه تجربی معروف قانون پاریس بر سرعت رشد ترک حاکم است:

da dN = C · (ΔK)m
معادله سینتیک رشد ترک خستگی بر اساس قانون پاریس (Paris Law)

که در آن da/dN نرخ رشد ترک به ازای هر سیکل جویدن، C و m ثابت‌های متالورژیکی آلیاژ هستند. برای تیتانیوم گرید ۵، توان m معمولاً بین ۳ تا ۴ است؛ این بدان معناست که اگر دامنه تنش اعمالی در اثر ارتفاع زیاد کرون یا پارافانکشن ۲ برابر شود، سرعت رشد ترک در ایمپلنت می‌تواند تا **۸ الی ۱۶ برابر** افزایش یابد!

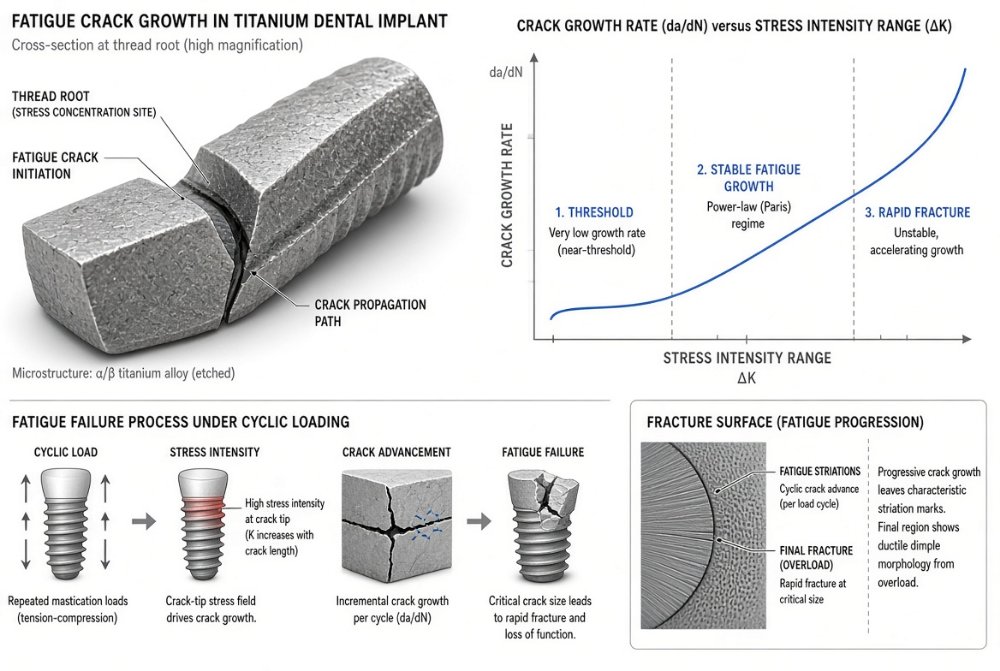

تصویر شماره ۰۸: قانون پاریس و سرعت رشد ترک در برابر شدت میدان تنش در ایمپلنتولوژی تصویر شماره ۰۸: مدل مکانیک شکست پاریس (Paris Law)؛ نرخ رشد ترک در برابر دامنه فاکتور شدت تنش (ΔK).
بخش ۱۷

منحنی S–N (منحنی ولر) و مفهوم حد خستگی (Endurance Limit)

منحنی S–N (Stress vs. Number of Cycles) که توسط آگوست ولر (Wöhler) ابداع شد، نمودار رابطه میان دامنه تنش اعمالی و تعداد سیکل‌های لازم تا شکست نمونه است. در تنش‌های بالا، شکست در سیکل‌های کم رخ می‌دهد (Low-Cycle Fatigue). با کاهش دامنه تنش، تعداد سیکل‌های بقا به صورت نمایی بالا می‌رود تا جایی که در برخی فلزات به یک خط افقی می‌رسد.

این آستانه را حد خستگی (Fatigue Limit یا Endurance Limit) می‌نامند؛ سطحی از تنش که اگر بارگذاری زیر آن باقی بماند، قطعه از نظر تئوریک عمر نامحدود خواهد داشت. با این حال، در محیط دهان به دلیل اثرات خورنده الکترولیت‌ها و سایش بیولوژیک، حد خستگی واقعی معمولاً دچار زوال تدریجی می‌شود.

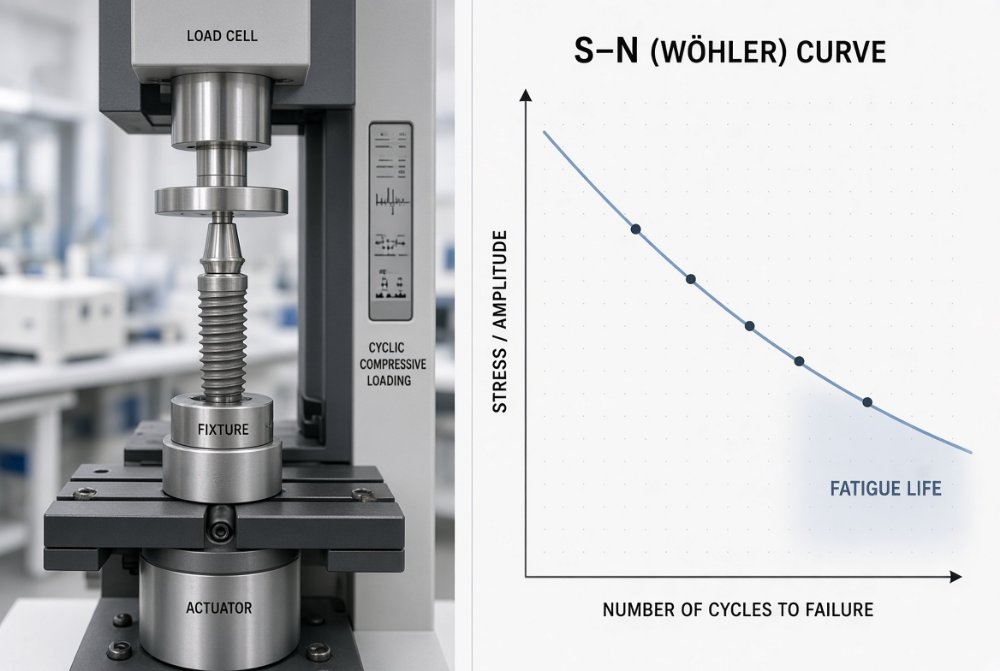

تصویر شماره ۰۷: منحنی ولر و حد خستگی تیتانیوم در برابر چرخه‌های بارگذاری دهانی تصویر شماره ۰۷: منحنی Wöhler (S–N Curve)؛ ارتباط دامنه تنش با تعداد سیکل‌های شکست و مفهوم حد تحمل (Endurance Limit).
بخش ۱۸

چرا یک عدد مجرد «Fatigue Life» فاقد ارزش بالینی است؟

اگر در یک گزارش فنی ادعا شود که «این فیکسچر ۲,۰۰۰,۰۰۰ سیکل را بدون شکست سپری کرد»، بدون ذکر شرایط آزمون هیچ قضاوتی نمی‌توان کرد. سؤالات متالورژیکی متعددی باید پاسخ داده شوند: با چه مقدار نیرو؟ با چه زاویه‌ای نسبت به محور طولی؟ در چه فرکانسی؟ در محیط خشک یا غوطه‌ور در سالین ۳۷ درجه؟ با چه گشتاور بستن پیچی؟ و معیار پایان تست چه بوده است؟

گزارش یک عدد منفرد بدون متغیرهای پروتکل، یک دام بازاریابی متداول است و در دنسیس همواره تأکید می‌شود که خستگی یک تابع ماتریسی از بار، هندسه، محیط و پراکندگی آماری است.

بخش ۱۹

پدیده Run-Out در آزمون خستگی؛ بقا تا سقف آزمون به معنای شکست‌ناپذیری نیست

در پروتکل‌های استاندارد آزمون خستگی (نظیر ISO 14801)، آزمون معمولاً در تعداد سیکل از پیش تعیین‌شده‌ای (مثلاً ۲ یا ۵ میلیون سیکل) متوقف می‌گردد. اگر نمونه تا این نقطه نشکند، اصطلاحاً به آن «Run-Out» گفته می‌شود.

گزارش Run-Out هرگز به معنای این نیست که قطعه تا ابد نمی‌شکند؛ بلکه تنها به این مفهوم است که در ترکیب مشخص بار و زاویه، تا سیکل مشخص‌شده عیب ماکروسکوپیک مشاهده نشده است. در محاسبات آماری قابلیت اطمینان، نمونه‌های Run-out به عنوان داده‌های سانسورشده (Censored Data) مدل‌سازی می‌شوند.

🔬

طرح‌واره مفهومی ۲: مراحل سه‌گانه شکست خستگی در ایمپلنت‌های دندانی (دنسیس)

مکانیک شکست
مرحله اول آغاز میکروترک (Crack Initiation)

تشکیل نوارهای لغزش کریستالی در اثر تنش‌های برشی موضعی، ایجاد عیوب سطحی نانومتری و تبدیل آن‌ها به اولین ترک در ریشه اولین رزوه یا گردن پیچ اباتمنت. (بیش از ۹۰٪ از چرخه عمر قطعه صرف این مرحله می‌شود).

مرحله دوم رشد پایدار ترک (Stable Propagation)

پیشروی میکرومتری نوک ترک عمود بر راستای حداکثر تنش کششی در هر سیکل جویدن بر اساس قانون پاریس (da/dN = C(ΔK)ᵐ)، بر جای گذاشتن خطوط استراییشن خستگی بر سطح شکست.

مرحله سوم شکست ناگهانی نهایی (Catastrophic Fracture)

کاهش شدید سطح مقطع باربر تا جایی که فاکتور شدت تنش به چقرمگی شکست آلیاژ (K ≥ KIc) می‌رسد؛ وقوع گسیختگی سریع مکانیکی با اعمال یک بار معمولی جویدن.

فصل سوم

استاندارد ISO 14801، پایداری پره‌لود، هندسه اتصال و قطر ایمپلنت

بخش‌های ۲۰ تا ۳۱
بخش ۲۰

استاندارد بین‌المللی ISO 14801:2016؛ متدولوژی مرجع آزمون بارگذاری دینامیک

استاندارد ISO 14801 با عنوان رسمی «Dentistry — Implants — Dynamic loading test for endosseous dental implants»، مرجع جهانی مورد تأیید مراجع نظارتی نظیر FDA و CE برای سنجش مقاومت خستگی ایمپلنت‌های تک‌پایه دندانی به همراه اجزای پروتزی پیش‌ساخته است. این استاندارد که آخرین نسخه رسمی آن در سال ۲۰۱۶ تدوین و در سال ۲۰۲۲ بازتأیید شده، چارچوبی استاندارد برای مقایسه عملکرد مکانیکی سیستم‌های مختلف تحت بارگذاری دینامیک در شرایط شبیه‌سازی‌شده فراهم می‌کند.

با این حال، یک اصل طلایی که در متن صریح استاندارد ISO نیز درج شده این است: این آزمون یک روش آزمایشگاهی مقایسه‌ای است و هرگز به منظور پیش‌بینی مستقیم طول عمر بالینی درون‌تنی (In-Vivo Longevity) یا عملکرد بریج‌های چندپایه طراحی نشده است.

بخش ۲۱

چرا وجود یک استاندارد مانند ISO 14801 برای صنعت و علم ایمپلنت ضروری است؟

پیش از معرفی پروتکل‌های استانداردسازی، هر محقق یا کمپانی ایمپلنت را با زاویه، فرکانس، هندسه گیره، طول اهرم و تعداد سیکل دلخواه خود تست می‌کرد. در این شرایط، مقایسه علمی دو برند غیرممکن بود. ISO 14801 با یکسان‌سازی شرایط مرزی و هندسه فیکسچرهای آزمون، زبان مشترکی برای سنجش «مقاومت خستگی نسبی» در صنعت بیومتریال ایجاد کرد.

بخش ۲۲

مفهوم بارگذاری بدترین حالت (Worst-Case Loading) در متدولوژی ISO

استاندارد ISO 14801 ایمپلنت را در شرایط آرمانی تست نمی‌کند، بلکه عمداً یک سناریوی وخیم و پرخطر را بازسازی می‌نماید:

  • زاویه بارگذاری ۳۰ درجه (±۲°): اعمال نیرو با زاویه نسبت به محور طولی فیکسچر جهت تحمیل حداکثر گشتاور خمشی و تنش برشی به جای بار خالص فشاری.
  • شبیه‌سازی تحلیل استخوان (Bone Loss Simulation): ایمپلنت ۳ میلی‌متر بالاتر از سطح نگهدارنده فیکسچر صلب بسته می‌شود تا ۳ میلی‌متر طول بدون حمایت کورتیکال بازسازی شود و بازوی لنگر خمشی بزرگ‌تر گردد.
  • کپ نیم‌کروی لودینگ: انتقال نیرو در فاصله‌ای معین (l ≥ ۱۱ mm) از سطح اتصال جهت افزایش ممان اینرسی.
  • فرکانس تست: آزمون در محیط خشک تا ۱۵ هرتز و در سالین فیزیولوژیک تا ۲ هرتز انجام می‌گردد.

بنابراین، این آزمون بدترین سناریوی آزمایشگاهی است و تفاوت بنیادینی با «بیمار با شرایط وخیم بالینی» دارد که در آن ترومای اکلوزال، بزاق واقعی، حرکات فکی و بافت زنده دخیل هستند.

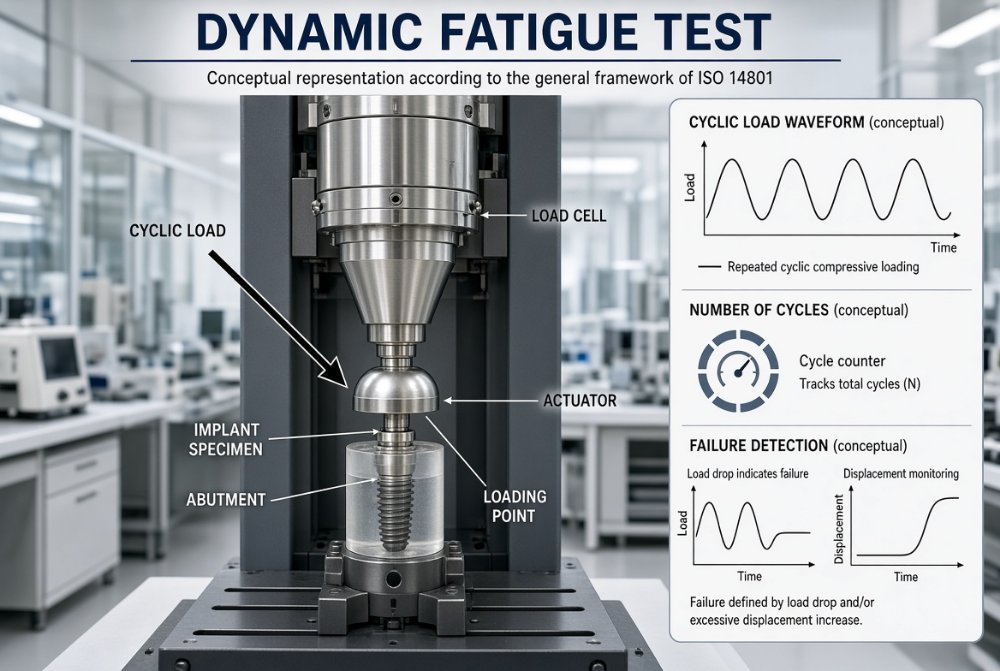

تصویر شماره ۱۱: چیدمان آزمون استاندارد بارگذاری دینامیک ایمپلنت بر اساس ISO 14801 تصویر شماره ۱۱: متدولوژی آزمون خستگی دینامیک تک‌پایه بر اساس استاندارد ISO 14801:2016؛ زاویه ۳۰ درجه و شبیه‌سازی تحلیل استخوان.
بخش ۲۳

تعداد سیکل‌های آزمایشگاهی معادل «سال‌های بالینی» نیست؛ رفع یک سوءتفاهم بزرگ

در منابع آموزشی غیردقیق گاهی ادعا می‌شود که «هر ۱ میلیون سیکل بارگذاری در دستگاه، معادل ۱ یا ۲ سال کارکرد در دهان انسان است». این تبدیل خطی از نظر علم بیومکانیک کاملاً ساده‌انگارانه و نادرست است. در دهان انسان:

  • میانگین دفعات جویدن و بلع در هر فرد بین ۲۵۰,۰۰۰ تا ۱,۰۰۰,۰۰۰ سیکل در سال متغیر است.
  • بیش از ۹۵٪ از چرخه‌های جویدن با نیروهای سبک (کمتر از ۵۰ تا ۱۰۰ نیوتن) انجام می‌شوند و تنها در برخی بلع‌ها یا جویدن غذاهای سخت نیرو به ۲۰۰ تا ۳۰۰ نیوتن می‌رسد.
  • در دستگاه خستگی، نیرو به صورت سینوسی مداوم با اوج یکنواخت اعمال می‌شود، در حالی که در دهان فازهای استراحت، رمدلینگ استخوان و بازسازی بافت وجود دارد.

بنابراین، عبور از ۲ میلیون سیکل در دستگاه هرگز به معنای «ضمانت بیومکانیکی ۱۰ ساله برای بیمار» نیست، مگر آنکه پارامترهای بیولوژیک و کلینیکی به طور مستقل تثبیت شوند.

بخش ۲۴

الگوی خرابی (Failure Mode) چیست؟ دسته‌بندی کالبدشناختی انواع شکست

وقتی می‌گوییم سیستمی دچار «شکست مکانیکی» شده است، باید دقیقاً مشخص گردد کدام قطعه و با چه مکانیزمی از کار افتاده است. الگوهای شایع شکست در ایمپلنتولوژی عبارتند از:

  • شل شدن پیچ اباتمنت (Abutment Screw Loosening): شایع‌ترین عارضه مکانیکی اولیه.
  • شکستگی پیچ اباتمنت (Abutment Screw Fracture): ناشی از لنگر خمشی، افت پره‌لود یا اعمال تورک غیرکالیبره.
  • شکستگی یا تغییر شکل اباتمنت (Abutment Fracture/Deformation): به ویژه در اباتمنت‌های زیرکونیایی یا قطرهای نازک.
  • شکستگی بدنه فیکسچر (Implant Body Fracture): شدیدترین و فاجعه‌بارترین عارضه که نیازمند خارج‌سازی کامل فیکسچر و بازسازی استخوان است.
  • تخریب ایندکس شش‌ضلعی یا لبه‌های کونیکال (Connection Wall Stripping).
  • شکست یا لب‌پریدگی روکش پروتزی (Ceramic Chipping/Framework Fracture).
بخش ۲۵

اهمیت تشخیصی موقعیت شکست (Failure Location) در ریشه‌یابی خطا

محل دقیق رخ دادن شکست اطلاعات بسیار ارزشمندی درباره مکانیزم آسیب می‌دهد:

• اگر پیچ اباتمنت از طوقه سر پیچ بشکند: نشان‌دهنده لنگر خمشی ناشی از لقی اباتمنت یا عدم تقارن نشیمنگاه پیچ است.
• اگر پیچ از اولین رزوه درگیر بشکند: نشان‌دهنده تمرکز تنش‌های کششی ناشی از اورتورک یا افت پره‌لود و انتقال لود مستقیم به رزوه‌ها است.
• اگر بدنه ایمپلنت از محل اتصال به اباتمنت بشکند: نشان‌دهنده نازک بودن دیواره کانتور ترنسموکوزال در اتصالات داخلی یا تحلیل شدید استخوان کرستال است.
• اگر فیکسچر از وسط بدنه بشکند: معمولاً به علت گشتاور خمشی شدید در اثر لورج یا عیوب متالورژیکی عمقی رخ داده است.

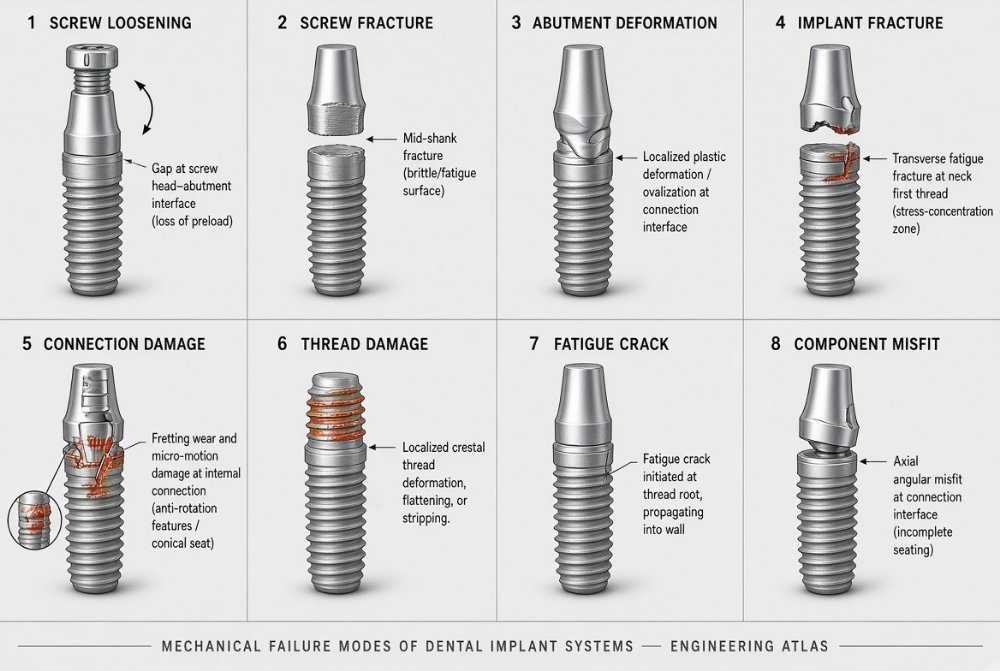

تصویر شماره ۱۶: اطلس الگوهای شکست مکانیکی؛ شل شدن پیچ، شکست اباتمنت و شکستگی تنه فیکسچر تصویر شماره ۱۶: اطلس الگوهای شایع شکست مکانیکی (Failure Modes Atlas) در پروتزهای متکی بر ایمپلنت دندانی.
بخش ۲۶

شل شدن پیچ (Screw Loosening)؛ علامت هشدار اولیه یا یک عارضه بی‌خطر؟

شل شدن پیچ اباتمنت نباید به عنوان یک اتفاق سطحی تلقی شود. در بسیاری از موارد، شل شدن پیچ نخستین زنگ خطر از زنجیره شکست است. وقتی پره‌لود پیچ افت می‌کند، سفتی اینترفیس (Joint Clamping Force) کاهش می‌یابد و این امر منجر به ایجاد ریزحرکات (Micromotion) میان اباتمنت و فیکسچر می‌گردد.

ریزحرکات سبب سایش سطحی (Fretting Wear)، تجمع باکتری‌ها (Microleakage) و در نهایت انتقال مستقیم تمام بارهای خمشی جویدن به خود پیچ می‌شوند. اگر پیچ سفت نشود یا علت شل شدن (نظیر تداخل اکلوزال) رفع نگردد، مرحله بعدی **شکستگی خستگی پیچ یا آسیب دائمی به رزوه‌های داخلی فیکسچر** خواهد بود.

بخش ۲۷

چرا پایداری پره‌لود (Preload Stability Over Time) محور اصلی T14 است؟

در مقاله T10 نحوه ایجاد پره‌لود بر اساس گشتاور تورک‌متر تشریح شد. اما در T14 پرسش حیاتی‌تری مطرح می‌شود: پس از ۱۰۰,۰۰۰ یا ۱,۰۰۰,۰۰۰ چرخه جویدن، چه درصدی از این پره‌لود در اتصال باقی می‌ماند؟

تحت بارگذاری چرخه‌ای، پدیده‌ای به نام ته‌نشینی سطحی (Settling Effect) رخ می‌دهد؛ ناهمواری‌های میکروسکوپی روی رزوه‌های پیچ در تماس با رزوه‌های فیکسچر صاف شده و فاصله میان سطوح کمتر می‌شود که خود منجر به ۲ تا ۱۰ درصد افت پره‌لود اولیه می‌گردد. حفظ پره‌لود باقیمانده، کلید جلوگیری از باز شدن اتصال و جلوگیری از تمرکز تنش خستگی است.

بخش ۲۸

شواهد متاآنالیز ۲۰۲۶: تأثیر نوع اتصال و بارگذاری چرخه‌ای بر پایداری پیچ

مرور سیستماتیک و متاآنالیز سامور و همکاران (Sammour et al. 2026) که در ژورنال معتبر The Journal of Prosthetic Dentistry منتشر شد، ۲۱ مطالعه خستگی دینامیک با دامنه‌های بین ۵۰,۰۰۰ تا ۳,۰۰۰,۰۰۰ سیکل و نیروهای ۱۰۰ تا ۳۰۰ نیوتن را تحلیل کرد. نتایج این متاآنالیز اثبات کرد:

  • بارگذاری چرخه‌ای در تمام انواع اتصالات بدون استثنا با افت گشتاور باز کردن (Removal Torque Loss) همراه است.
  • اتصالات هگزاگون خارجی (External Hexagon) بیشترین میزان افت گشتاور و ناپایداری پره‌لود را تحت بارهای چرخه‌ای نشان دادند.
  • اتصالات کونیکال داخلی (Conical Connections) و مورس‌تیپر (Morse Taper) به طور میانگین پایداری پره‌لود بهتری در طول چرخه‌ها حفظ کردند؛ با این حال، به دلیل ناهمگونی در زوایای مخروط، نمی‌توان یک زاویه منفرد را به عنوان برنده مطلق اعلام کرد.

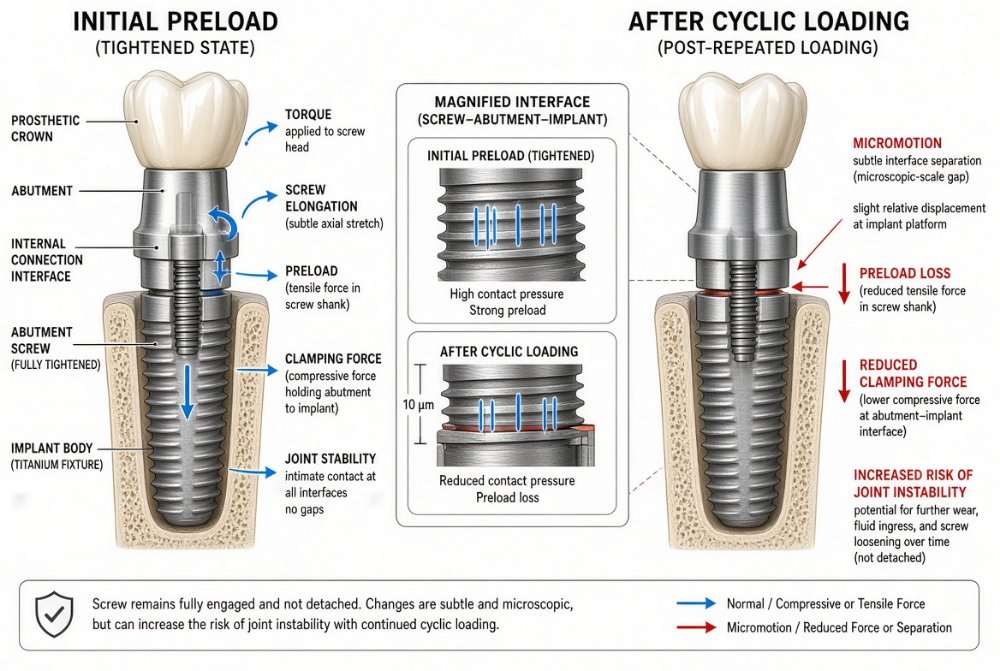

تصویر شماره ۰۹: افت پره‌لود پیچ اباتمنت تحت اثر بارگذاری چرخه‌ای و ریزحرکات مکانیکی تصویر شماره ۰۹: دینامیک افت پره‌لود پیچ اتصال (Preload Loss) در اثر چرخه‌های مکرر جویدن و ریزحرکات اتصالات ایمپلنت.
بخش ۲۹

قطر ایمپلنت (Implant Diameter) و مقاومت خستگی؛ رابطه توان چهارم با تنش

قطر ایمپلنت یکی از تعیین‌کننده‌ترین عوامل در پایداری ساختاری است. در علم مقاومت مصالح، ممان اینرسی قطبی و مدول مقطع یک استوانه توخالی با **توان چهارم قطر (d⁴)** تناسب دارد. این بدان معناست که حتی افزایشی کوچک در قطر فیکسچر (مثلاً از ۳.۳ به ۴.۱ میلی‌متر)، مقاومت به خمش و صلبیت سازه را به طور شگفت‌آوری تا بیش از ۱۰۰٪ افزایش می‌دهد.

با این حال، انتخاب قطر در بالین همواره تابع محدودیت‌های آناتومیک است؛ نظیر ضخامت استخوان باقیمانده، فاصله تا ریشه‌های مجاور و حفظ ضخامت بیولوژیک حداقل ۱.۵ میلی‌متر استخوان باکال.

بخش ۳۰

شواهد ۲۰۲۶ دنتال متریالز: رفتار خستگی و برآورد چرخه عمر ایمپلنت‌های باریک (Narrow)

مطالعه سانتوس و همکاران (Dos Santos et al. 2026) که در ژورنال معتبر Dental Materials منتشر گردید، رفتار خستگی و چرخه عمر برآوردی (Estimated Lifetime) ایمپلنت‌های باریک (قطر ۳.۳ میلی‌متر) را در مقایسه با قطرهای استاندارد (۴.۱ میلی‌متر) بررسی کرد. نتایج این بررسی نشان داد:

  • در گروه ایمپلنت‌های باریک، الگوهای خرابی شامل خمش پلاستیک طوقه، لقی پیچ و شکست خستگی در سیکل‌های بسیار پایین‌تر مشاهده شد.
  • تحلیل قابلیت اطمینان وایبول (Weibull Analysis) نشان داد که در قطرهای باریک، حاشیه ایمنی مکانیکی (Mechanical Safety Margin) به شدت کاهش می‌یابد.

تفسیر بالینی دنسیس: این شواهد هرگز به معنای منع استفاده از ایمپلنت باریک نیست؛ بلکه هشدار می‌دهد که در صورت استفاده از ایمپلنت باریک در نواحی خلفی یا بیماران با نیروی جویدن بالا، باید کانتینرهای اکلوژن به شدت سبک شوند، تماس‌های جانبی حذف گردند و از اباتمنت‌های یک‌تکه یا آلیاژهای فوق‌مقاوم نظیر Roxolid (Ti-Zr) بهره گرفته شود.

بخش ۳۱

هندسه اتصال (Connection Geometry) و شکستگی فیکسچر؛ مرور سیستماتیک ۲۰۲۵

مرور سیستماتیک فرناندز-آسیان و همکاران (Fernández-Asián et al. 2025) بر روی ۱۹ مطالعه مدل‌سازی المان محدود و آزمون‌های شبیه‌سازی نشان داد که اتصالات کونیکال داخلی با انتقال تنش به اعماق بدنه فیکسچر، از تمرکز تنش بر روی طوقه کرستال و پیچ جلوگیری می‌کنند. در مقابل، اتصالات هگزاگون خارجی تنش‌ها را مستقیماً بر روی بدنه پیچ متمرکز می‌سازند.

با این وجود، اتصالات کونیکال بسیار عمیق ممکن است در صورت ضخامت کم دیواره فیکسچر، پدیده گوه‌مانند (Wedge Effect) ایجاد کرده و سبب ترک طولی طوقه تیتانیوم شوند. بنابراین، ضخامت دیواره (Wall Thickness) به اندازه خود زاویه مخروط اهمیت دارد.

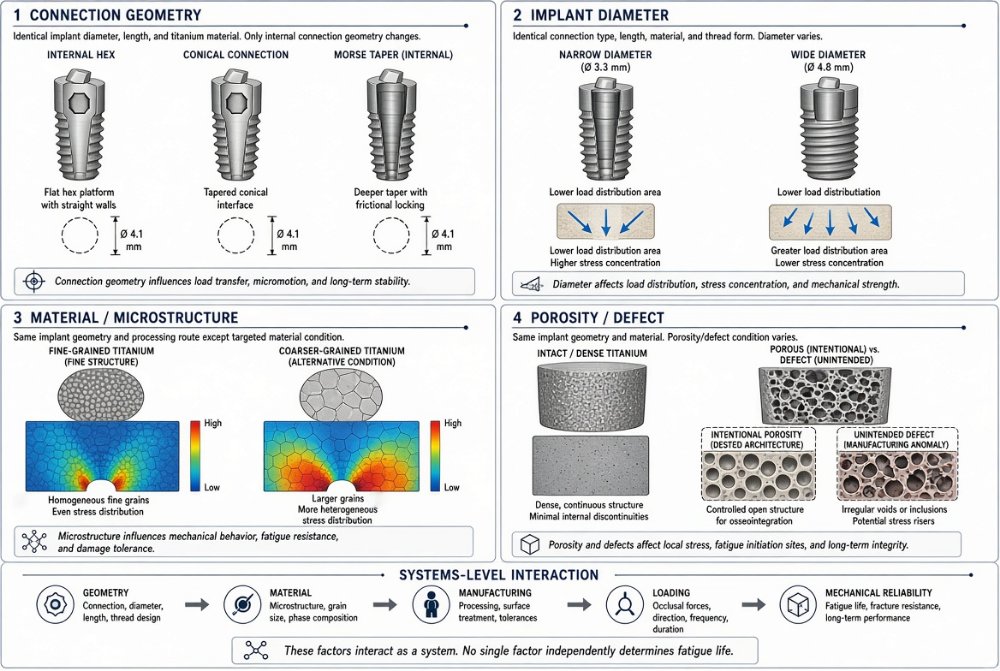

تصویر شماره ۱۰: چهارگانه قابلیت اطمینان مکانیکی؛ قطر، اتصال، متالورژی و ریزساختار ایمپلنت تصویر شماره ۱۰: تعامل چهارگانه هندسه اتصال، قطر فیکسچر، خواص آلیاژی و ساختار متالورژیک در پایداری مکانیکی سازه.
📐

محاسبه‌گر لنگر خمشی و ریسک مکانیکی خستگی ایمپلنت دنسیس

Bending Moment & Mechanical Fatigue Risk Calculator
ابزار کلینیکی

سناریوی بالینی بازسازی را انتخاب فرمایید تا مقدار گشتاور خمشی (M = F · d) و ضریب خطر خستگی پیچ و فیکسچر به صورت برخط محاسبه گردد:

لنگر خمشی اعمالی (Moment): ۱.۸ نیوتن-متر (پایین)
احتمال شل شدن پیچ (Loosening Risk): کمتر از ۳ ٪
ریسک شکست خستگی فیکسچر: بسیار ناچیز (< ۱ ٪)
💡 راهبرد بیومکانیک دنسیس (سناریوی ایده‌آل): بازوی لنگر خمشی کوتاه، نسبت تاج به ایمپلنت (Crown-to-Implant Ratio) زیر ۱ و قطر ۴.۵ میلی‌متر، تنش‌های کششی روی پیچ اباتمنت را در محدوده امن نگه می‌دارند. عمر خستگی این اسمبلی در شرایط نرمال نامحدود ارزیابی می‌شود.
فصل چهارم

بیومکانیک بالینی، متالورژی، FEA، آنالیز وایبول و فرکتوگرافی SEM

بخش‌های ۳۲ تا ۴۹
بخش ۳۲

تحلیل استخوان (Bone Loss) و مکانیک خستگی؛ تشدید طول اهرم آزاد

تحلیل استخوان اطراف ایمپلنت (نظیر آنچه در پری‌ایمپلنتایتیس یا عوارض جراحی رخ می‌دهد)، تنها یک پدیده بیولوژیک نیست؛ بلکه یک تغییر وضعیت بحرانی بیومکانیکی ایجاد می‌کند. با عقب‌نشینی استخوان کرستال، طول بخش کرونال بدون حمایت فیکسچر افزایش می‌یابد. از دیدگاه علم مکانیک جامدات:

Marginal Bone Loss ↑ → Unsupported Lever Arm (d) ↑ → Bending Moment (M) ↑ → Local Stress at Connection ↑

با هر میلی‌متر تحلیل استخوان کرستال، تنش کششی متمرکز بر رزوه‌های خارجی فیکسچر و پیچ داخلی تا ۳۰ الی ۴۰ درصد افزایش می‌یابد. بنابراین، جلوگیری از موکوزیت و حفظ استخوان مارجینال، اساسی‌ترین گام در ممانعت از شکستگی‌های فاجعه‌بار خستگی است.

بخش ۳۳

لنگر خمشی (Bending Moment)؛ فرمول طلایی مکانیک شکست پروتز

فرمول بنیادی گشتاور خمشی برابر است با حاصل‌ضرب نیرو در بازوی اهرم:

M = F · d
فرمول لنگر خمشی بیومکانیک (Bending Moment = Force × Lever Arm)

که در آن M گشتاور خمشی، F مؤلفه جانبی نیروی جویدن و d فاصله نقطه تماس تا اولین نقطه تکیه‌گاه استخوانی است. حتی اگر نیروی اکلوزال بیمار ثابت بماند، با افزایش بازوی اهرم (مثلاً به دلیل ارتفاع بلند روکش، کانتوری بودن اباتمنت یا زاویه‌دار بودن فیکسچر)، لنگر خمشی به صورت خطی رشد کرده و تنش‌های کششی مخرب را به ساختار تحمیل می‌کند.

بخش ۳۴

ارتفاع تاج (Crown Height) و نسبت تاج به ایمپلنت (C/I Ratio)

در مواردی که تحلیل عمودی استخوان شدید است و دندانپزشک از روکش‌های بسیار بلند استفاده می‌کند، نسبت تاج به ایمپلنت (Crown-to-Implant Ratio) افزایش می‌یابد. اگرچه در استخوان سالم ایمپلنت‌های کوتاه ممکن است بقای مناسبی داشته باشند، اما از دیدگاه خستگی مکانیکی، افزایش ارتفاع تاج خطر شل شدن و شکستگی پیچ اباتمنت را به شدت بالا می‌برد. در این بیماران، عریض‌تر کردن کانتور اکلوزال یا ایجاد شیب‌های کاسپی تند، مانند یک اهرم ویرانگر عمل خواهد کرد.

بخش ۳۵

پارافانکشن و دندان‌قروچه (Bruxism)؛ شواهد متاآنالیز ۲۰۲۵

مرور سیستماتیک و متاآنالیز جامع منتشرشده در سال ۲۰۲۵، ارتباط مستقیم دندان‌قروچه (Bruxism) را با عوارض مکانیکی ایمپلنت ارزیابی کرد. این مطالعه اثبات نمود که در بیماران بروکسیست، ریسک نسبی (Relative Risk) شل شدن پیچ اباتمنت، شکستگی پیچ و شکستگی فیکسچر تا ۳ الی ۴ برابر بیشتر از بیماران با الگوی جویدن نرمال است.

با این حال، یک اصل بالینی مهم وجود دارد: بروکسیسم به معنای علت‌العلل قطعی شکست در هر بیمار نیست، بلکه یک عامل خطر تشدیدکننده (Risk Accelerator) است. با طراحی اکلوژن محافظت‌شده (Mutually Protected Occlusion)، حذف تماس‌های سمت بالانس و استفاده منظم از نایت‌گارد سخت، می‌توان پایداری خستگی سیستم را در بیماران بروکسیست تضمین کرد.

بخش ۳۶

متالورژی ماده و خواص خستگی؛ از تیتانیوم خالص تا Ti-6Al-4V و Roxolid

خواص ذاتی آلیاژ سازنده فیکسچر نقش تعیین‌کننده‌ای در حد خستگی دارند:

  • تیتانیوم خالص تجاری (CP-Ti Grade 4): زیست‌سازگاری حداکثری دارد، اما استحکام تسلیم آن حدود ۵۵۰ مگاپاسکال و حد خستگی آن نسبتاً پایین‌تر است.
  • آلیاژ تیتانیوم گرید ۵ (Ti-6Al-4V ELI): با ساختار دوفازی آلفا-بتا، استحکام تسلیم بالای ۸۶۰ مگاپاسکال و مقاومت خستگی فوق‌العاده‌ای ارائه می‌دهد؛ بنابراین متریال استاندارد طلایی برای قطرهای باریک و اباتمنت‌ها است.
  • آلیاژ تیتانیوم-زیرکونیوم (Ti-Zr / Roxolid): آلیاژی با حدود ۱۵٪ زیرکونیوم که با مکانیزم استحکام‌بخشی محلول جامد، استحکام کششی تا ۱۰۰۰ مگاپاسکال و مقاومت خستگی بالاتر از گرید ۵ ایجاد می‌کند و امکان استفاده ایمن‌تر از قطرهای باریک را فراهم می‌سازد.
بخش ۳۷

چرا تیتانیوم همچنان پادشاه بلامنازع ایمپلنتولوژی مدرن است؟

تیتانیوم به دلیل ترکیب استثنایی از مدول الاستیسیته نزدیک به استخوان (حدود ۱۱۰ گیگاپاسکال در برابر ۲۰۰ گیگاپاسکال استیل)، تشکیل فوری لایه اکسید غیرفعال محافظ (TiO₂)، زیست‌سازگاری بی‌همتا و مقاومت خستگی عالی، پس از دهه‌ها تحقیق همچنان ماده پیشتاز باقی مانده است. با این حال، مقاومت خستگی تیتانیوم به شدت نسبت به خراش‌ها و عیوب ریزساختاری حساس است.

بخش ۳۸

خستگی ناشی از خوردگی (Corrosion Fatigue) و تریباکروژن (Tribocorrosion)

در دهان، خستگی مکانیکی در خلأ رخ نمی‌دهد؛ بلکه در مجاورت بزاق اسیدی، یون‌های کلرید، باکتری‌های بی‌هوازی و فلوراید رخ می‌دهد. وقتی تنش‌های نوسانی با محیط شیمیایی خورنده ترکیب می‌شوند، پدیده خستگی ناشی از خوردگی (Corrosion Fatigue) شکل می‌گیرد که حد خستگی را تا ۴۰٪ کاهش می‌دهد.

همچنین تریباکروژن (Tribocorrosion) یعنی سایش مکانیکی توأم با خوردگی الکتروشیمیایی در اینترفیس اباتمنت-ایمپلنت، لایه اکسید محافظ تیتانیوم را مکرراً از بین می‌برد و یون‌های تیتانیوم را به بافت آزاد می‌سازد.

بخش ۳۹

سایش فرتینگ (Fretting) در اینترفیس ایمپلنت-اباتمنت؛ آغاز تخریب پنهان

فرتینگ به سایش ناشی از حرکات نوسانی با دامنه بسیار کوچک (در حد ۱ الی ۲۰ میکرومتر) میان دو سطح فلزی فشرده اطلاق می‌شود. در اثر بارگذاری چرخه جویدن، لبه‌های اتصال اباتمنت دچار فرتینگ شده و ذرات نانومتری تیتانیوم (Titanium Debris) تولید می‌گردد. این سایش ریزحرکتی با ایجاد حفره‌های فرتینگ (Fretting Pits)، کانون آغاز ترک‌های خستگی در پیچ و دهانه اتصال خواهد بود.

بخش ۴۰

ساخت افزایشی (Additive Manufacturing) و خستگی؛ چالش عیوب پرینت ۳ بعدی

در مقاله T09 فناوری پرینت سه‌بعدی پودر تیتانیوم (LPBF / SLM) را بررسی کردیم. قطعات تولیدشده با پرینت سه‌بعدی ممکن است دارای عیوب ذاتی باشند: حفره‌های گازی کروی، ذرات پودر ذوب‌نشده (Unmelted Particles) و ناپیوستگی‌های همجوشی لایه‌ها (Lack-of-Fusion Defects).

هر یک از این عیوب داخلی در آزمون خستگی مانند یک ترک از پیش آماده عمل می‌کنند! به همین دلیل، ایمپلنت‌های پرینت‌شده نیازمند فرآیندهای پس‌پردازش حرارتی فوق‌العاده دقیق نظیر پرس ایزواستاتیک گرم (Hot Isostatic Pressing - HIP) هستند تا تخلخل‌های درونی را فشرده کرده و مقاومت خستگی را احیا نمایند.

بخش ۴۱

چرا تخلخل (Porosity) دو چهره متناقض دارد؟

از دیدگاه بیولوژی، تخلخل‌های پیوسته ۳۰۰ تا ۵۰۰ میکرومتر فوق‌العاده هستند؛ زیرا رشد درون‌بافتی استخوان (Bone Ingrowth) را تحریک کرده و مدول الاستیک را پایین می‌آورند تا استرس‌شیلدینگ حذف شود. اما از دیدگاه متالورژی مکانیکی، تخلخل یک کانون تمرکز تنش است که سطح مقطع مؤثر را می‌کاهد و عمر خستگی را کوتاه می‌کند. بنابراین، ساختار متخلخل فقط در بدنه خارجی ایمپلنت مجاز است و هسته مرکزی فیکسچر (Solid Core) باید کاملاً فشرده و بدون تخلخل ماشین‌کاری شود.

بخش ۴۲

تحلیل المان محدود (FEA) در ارزیابی خستگی؛ فرصت‌ها و دام‌های شبیه‌سازی

تحلیل اجزای محدود (Finite Element Analysis) ابزاری محاسباتی بسیار ارزشمند برای پیش‌بینی کانون‌های تمرکز تنش فون مایزز (von Mises Stress) است. اما نتایج FEA تابع فرضیات مدل‌ساز هستند: همگن و ایزوتروپیک فرض کردن استخوان، صلب گرفتن اتصالات یا حذف ناهمواری‌های سطحی.

اصل ممیزی دنسیس: خروجی نرم‌افزار FEA یک فرضیه مهندسی است، نه اثبات برتری بالینی یا جایگزین آزمون فیزیکی خستگی.

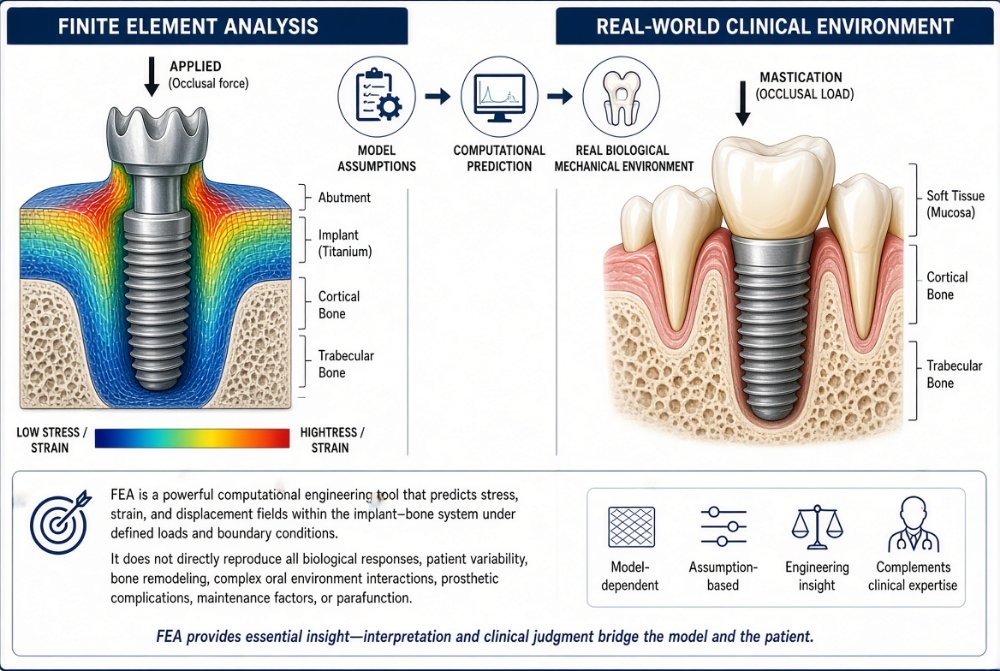

تصویر شماره ۱۲: شبیه‌سازی توزیع تنش فون مایزز با تحلیل اجزای محدود در ایمپلنت دندانی تصویر شماره ۱۲: تحلیل المان محدود (FEA) و توزیع تنش von Mises؛ فرصت‌های پیش‌بینی مهندسی و محدودیت‌های ترجمه به محیط بالینی.
بخش ۴۳

آزمون‌های تجربی خستگی (Bench Testing) در برابر شبیه‌سازی‌های کامپیوتری

در آزمون‌های بنچ مکانیکی (نظیر دستگاه‌های سرووهیدرولیک یا الکترودینامیک)، نمونه‌های واقعی قطعات با گشتاور کالیبره بسته شده و تحت بارهای نوسانی فیزیکی آزمایش می‌شوند. مزیت این آزمون‌ها تولید شواهد تجربی و نمایش رفتار واقعی ناهمواری‌ها و سایش است؛ اما همچنان عدم شبیه‌سازی بیوفیلم و رمدلینگ استخوانی محدودیت آن‌هاست. بهترین متدولوژی، ترکیب نتایج FEA با تست خستگی بنچ و شواهد بالینی مستقل است.

بخش ۴۴

تحلیل قابلیت اطمینان وایبول (Weibull Analysis)؛ ریاضیات شکست تصادفی

در تحلیل شکست مواد مهندسی، مقایسه ساده «میانگین طول عمر» کافی نیست؛ زیرا دو سیستم ممکن است میانگین عمر یکسانی داشته باشند، اما یکی پراکندگی بسیار وسیعی داشته باشد و در برخی بیماران در همان ماه‌های اول بشکند. توزیع آماری وایبول (Weibull Distribution) دو پارامتر کلیدی ارائه می‌دهد:

• مدول وایبول (m - Weibull Modulus): بیانگر یکنواختی و قابلیت پیش‌بینی رفتار ماده است. هرچه m بزرگ‌تر باشد، پراکندگی داده‌ها کمتر و کیفیت تولید یکنواخت‌تر است.
• عمر مشخصه (η - Characteristic Life): تعداد سیکل‌هایی که در آن ۶۳.۲ درصد از نمونه‌ها دچار شکست می‌شوند.

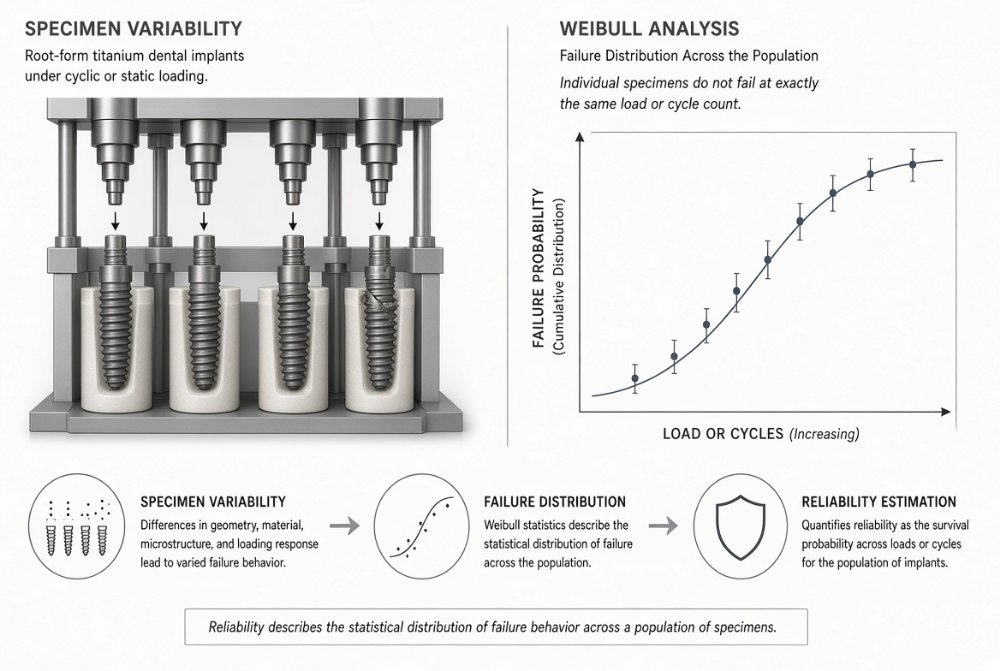

تصویر شماره ۱۴: منحنی تحلیل قابلیت اطمینان وایبول و نرخ بقای قطعات ایمپلنت در برابر خستگی تصویر شماره ۱۴: آنالیز آماری وایبول (Weibull Reliability)؛ ارزیابی مدول قابلیت اطمینان، پراکندگی داده‌ها و احتمال شکست در گذر زمان.
بخش ۴۵

قابلیت اطمینان (Reliability) معادل استحکام (Strength) نیست

استحکام بیانگر میزان بار قابل تحمل قبل از گسیختگی است؛ در حالی که قابلیت اطمینان (Reliability) احتمال بدون عیب کار کردن یک سیستم تحت شرایط مشخص محیطی تا یک زمان معین است. سیستمی با استحکام بسیار بالا اما پراکندگی زیاد عیوب، قابلیت اطمینان پایینی دارد.

بخش ۴۶

احتمال بقا (Survival Probability) در برابر خستگی

در مطالعات خستگی پیشرفته، ادعاها باید با بیان سطح احتمال بیان شوند؛ مثلاً «با احتمال ۹۵٪ این فیکسچر بار ۲۰۰ نیوتن را تا ۵ میلیون سیکل تحمل می‌کند». بیان تک‌عددی بدون سطح اطمینان آماری، فاقد استاندارد متالورژی است.

بخش ۴۷

کالبدشکافی قطعه شکسته (Failure Analysis)؛ پروتکل استاندارد دنسیس

هنگامی که یک پیچ یا فیکسچر در کلینیک می‌شکند، نباید صرفاً تعویض یا دور انداخته شود. بررسی متالورژیکی سیستماتیک شامل: بررسی چشمی، موقعیت آغاز ترک، شستشوی اولتراسونیک و ارزیابی میکروسکوپی سطح مقطع، ریشه اصلی شکست (عدم انطباق قطعات، اورتورک یا خستگی) را برای پیشگیری از تکرار فاش می‌سازد.

بخش ۴۸

فرکتوگرافی (Fractography) و بررسی میکروسکوپی سطح مقطع با SEM

فرکتوگرافی علم مطالعه سطوح شکست است. با قرار دادن قطعه شکسته در میکروسکوپ الکترونی روبشی (SEM)، علائم اختصاصی متالورژیک مشاهده می‌شوند:

  • نقطه مبدأ ترک (Crack Origin): شیار سطحی، آخال متالورژیک یا گوشه تیز که ترک از آن آغاز شده است.
  • خطوط پیشروی خستگی (Beach Marks & Striations): خطوط موجی ظریف که نشان‌دهنده توقف و حرکت دوباره ترک در سیکل‌های جویدن هستند.
  • ناحیه شکست نهایی اورلود (Overload Zone / Dimpled Rupture): حفرات میکروسکوپی دیمپل (Dimples) که گواه تسلیم ناگهانی الاستیک فلز در آخرین چرخه بارگذاری است.

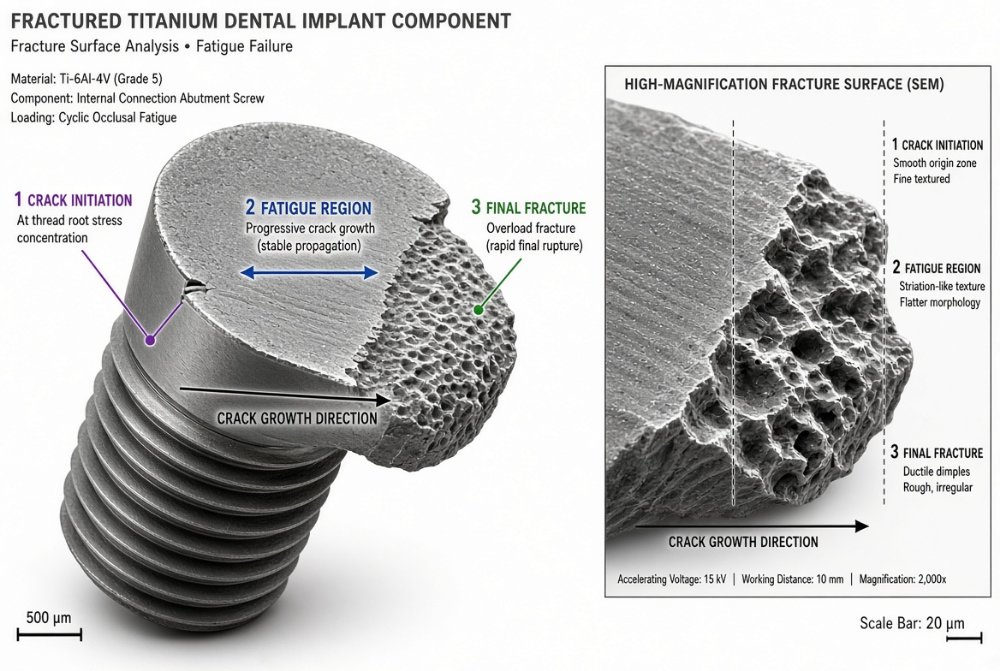

تصویر شماره ۱۳: فرکتوگرافی و تحلیل خطوط خستگی استراییشن در سطح شکست تیتانیوم با میکروسکوپ الکترونی SEM تصویر شماره ۱۳: فرکتوگرافی میکروسکوپی (Fractography)؛ شناسایی منشأ ترک، خطوط پیشروی خستگی (Striations) و زون شکست اورلود.
بخش ۴۹

شکست مکانیکی ایمپلنت هرگز تک‌عاملی نیست (Multifactorial Nature)

یکی از سوءبرداشت‌های رایج، متهم کردن فوری «کیفیت آلیاژ ایمپلنت» پس از شکستگی است. تحلیل صدها شکست مکانیکی نشان می‌دهد که شکست همواره برآیند هم‌افزایی چند فاکتور است: به عنوان مثال، یک ایمپلنت باریک (قطر ۳.۳) که با زاویه نامطلوب قرار گرفته، دارای کرون با کانتور بسیار بلند است، بیمار دچار بروکسیسم کنترل‌نشده بوده و پیچ با تورک ناکافی بسته شده است. متهم کردن صرف یک فاکتور، مانع از ارزیابی علمی خواهد شد.

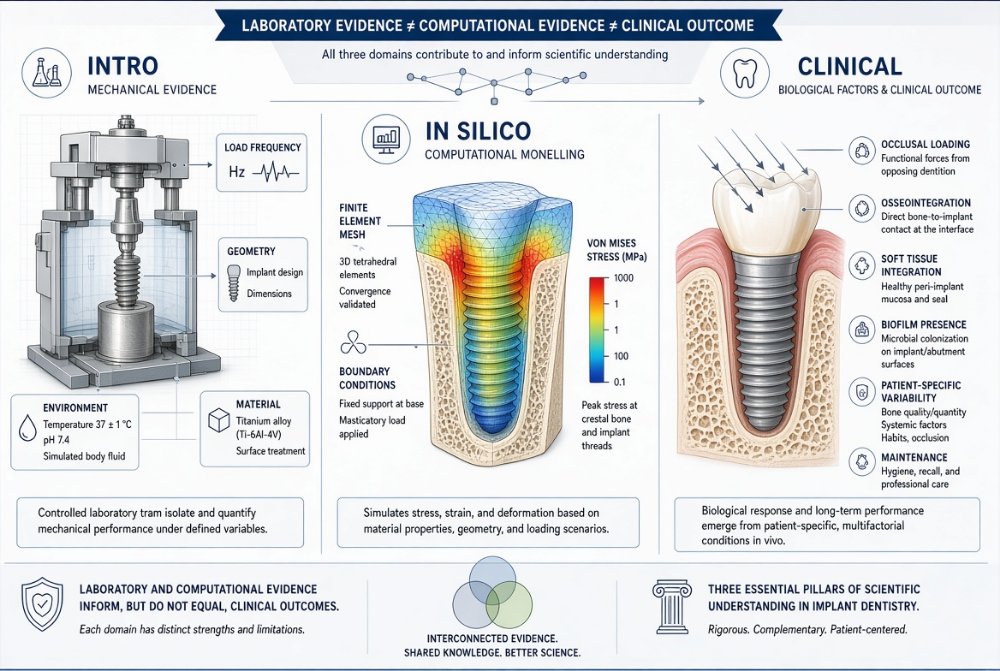

تصویر شماره ۱۵: شکاف میان آزمون‌های مکانیکی آزمایشگاهی و اکوسیستم زیستی-عملکردی دهان بیمار تصویر شماره ۱۵: تمایز بنیادی محیط آزمایشگاه با دهان؛ آزمون آزمایشگاهی ساده در برابر پیچیدگی بزاق، بیوفیلم، بازسازی استخوان و فاکتورهای بیمار.
فصل پنجم • بیومکانیک بالینی و پیشگیری از شکست

پروتکل‌های پیشگیری بالینی، مدیریت شکست، ارزیابی شواهد و سنتز نهایی مهندسی

از مدل زنجیره شکست بالینی و تحلیل هزینه-فایده افزایش قطر فیکسچر تا رد قطعیت تست‌های خستگی برون‌تنی، متدولوژی خواندن مقالات متالورژی و الگوریتم گام‌به‌گام دنسیس در مواجهه با شل شدن مکرر پیچ اباتمنت.

۵۰. زنجیره شکست بالینی (Clinical Failure Chain)؛ مدل تعاملی ۱۰ مرحله‌ای

شکست مکانیکی ایمپلنت یک پدیده تصادفی یا رخداد ناگهانی غیرقابل‌پیش‌بینی نیست؛ بلکه پیامد نهایی یک زنجیره متوالی از رویدادهای فیزیکی، بیومکانیکی و بافتی است. درک این زنجیره به کلینیسین امکان می‌دهد در هر مرحله، با یک مداخله به‌موقع از پیشروی آسیب به مراحل بعدی جلوگیری کند:

  1. عوامل زمینه‌ای بیمار (Patient Factors): نیروهای جونده بالا، براکسیسم، کلینچینگ و الگوهای پارافانکشن.
  2. محیط بارگذاری (Loading Environment): نیروهای آف‌اکسیال، لترال و بارگذاری غیرمحوری مکرر.
  3. هندسه پروتز (Prosthetic Geometry): نسبت نامناسب تاج به ایمپلنت (C/I)، کانتورهای برآمده و کانتلیورهای وسیع.
  4. مکانیک اینترفیس (Implant/Abutment Mechanics): ایجاد گشتاور خمشی شدید در مفصل اتصال.
  5. تمرکز موضعی تنش (Stress Concentration): تجمع خطوط تنش در اولین رزوه فعال، طوقه فیکسچر یا بدنه پیچ.
  6. افت پیش‌بار و لغزش میکروسکوپی (Preload Loss & Micromotion): باز شدن میکروگپ، سایش فرتینگ و ناپایداری مکانیکی.
  7. تجمع آسیب خستگی (Fatigue Damage Accumulation): تغییر شکل پلاستیک موضعی در نوک ناهنجاری‌های سطحی.
  8. جوانه‌زنی میکروترک (Microcrack Initiation): ایجاد اولین شکاف ساختاری در مناطق بحرانی تحت کشش.
  9. رشد پیش‌رونده ترک (Crack Propagation): گسترش زیربحرانی ترک بر اساس سینتیک قانون پاریس در هر چرخه جویدن.
  10. شکست نهایی فاجعه‌بار (Catastrophic Fracture): گسیختگی کامل ساختاری فیکسچر، اباتمنت یا پیچ در اثر افت مساحت باربر.

این مدل تعاملی دنسیس نشان می‌دهد که حتی قبل از ظهور نخستین ترک، فرصت‌های بالینی متعددی نظیر اصلاح اکلوژن، کاربرد نایت‌گارد و کنترل تورک جهت مهار زنجیره شکست در دسترس کلینیسین قرار دارد.

۵۱. پروتکل‌های پیشگیری از شکست (Failure Prevention)؛ از اتاق جراحی تا لابراتوار پروتز

پیشگیری از خستگی مکانیکی نیازمند هماهنگی دقیق در پنج حوزه مستقل مهندسی و درمانی است:

۱. طراحی مهندسی (Design) انتخاب قطر متناسب با بار، شعاع‌های انحنای ملایم (Fillet Radii) در شیار رزوه‌ها، کانکشن‌های مخروطی عمیق و پیچ‌های با ساقه تقویت‌شده.
۲. متالورژی و ساخت (Manufacturing) دقت ابعادی میکرومتری، پولیش دقیق سطوح داخلی کانکشن، حذف عیوب تحت سطحی و اعمال تنش‌های فشاری پسماند از طریق شات‌پینینگ کنترل‌شده.
۳. جراحی هدفمند (Surgery) قراردهی سه‌بعدی ایده‌آل فیکسچر منطبق با محور طولی دندان، حفظ حداقل ۱.۵ تا ۲ میلی‌متر استخوان باکال و کرستال و اجتناب از انحرافات زاویه‌ای شدید.
۴. پروتز بیومکانیکال (Prosthetics) کاهش عرض میز اکلوزالی (Narrow Occlusal Table)، حذف تماس‌های تداخلی در حرکات طرفی (Canine Guidance)، کنترل کانتلیور و کانتورهای امرجنس مقعر.

۵. نگهداری و پایایش (Maintenance): بررسی رادیوگرافیک سالانه لول استخوان کرستال، ارزیابی استحکام پیچ اباتمنت و ساخت نایت‌گارد سخت برای بیماران مستعد پارافانکشن.

۵۲. آیا فیکسچر با قطر پهن‌تر (Wide Diameter) همیشه در برابر شکست ایمن‌تر است؟

پاسخ بیومکانیکی ساده است: از نظر مقاومت مقطع در برابر خمش (W = π d³ / 32)، افزایش قطر فیکسچر اثر نمایی بر استحکام مکانیکی دارد. با این حال، در کلینیک دندانپزشکی، بهینه‌سازی مکانیکی همواره یک مسئله بهینه‌سازی مشروط (Constrained Optimization) است:

  • محدودیت بیولوژیک استخوان: کاشت یک فیکسچر با قطر ۵.۵ یا ۶ میلی‌متر در ریج با عرض محدود می‌تواند ضخامت کورتیکال باکال را به کمتر از ۱ میلی‌متر کاهش دهد و به تحلیل پیش‌رونده استخوان منجر شود. با تحلیل استخوان، طول اهرم آزاد افزایش یافته و اثر محافظتی قطر خنثی می‌گردد!
  • فضای بیولوژیک اینترپروگزیمال: قطر بیش از حد پهن فاصله میان ایمپلنت و دندان طبیعی مجاور را به زیر ۱.۵ میلی‌متر می‌رساند و پاپیلای بین‌دندانی را دچار ایسکمی و آتروفی می‌کند.
  • تمرکز تنش در استخوان کرستال: فیکسچرهای بسیار پهن با مدول الاستیسیته بالا ممکن است پدیده Stress Shielding در استخوان ترابکولار ایجاد نمایند.
قانون طلایی دنسیس: قطر ایمپلنت باید به اندازه‌ای بزرگ باشد که نیازمندی‌های بارگذاری مکانیکی ناحیه را برطرف کند، اما نباید به بهای به خطر افتادن حداقل ۱.۵ تا ۲ میلی‌متر ضخامت استخوان باکال تمام شود.

۵۳. آیا «کانکشن مستحکم‌تر» الزاماً ضامن موفقیت درازمدت بالینی است؟

مفهوم کانکشن برتر نیز در صورتی که خارج از بستر کلینیکی بررسی شود، فریبنده خواهد بود. یک اتصال مکانیکی فوق‌العاده صلب با زاویه مورس بسیار تند:

  • ممکن است پدیده قفل‌شدگی اصطکاکی (Cold Welding) شدید ایجاد کند که باز کردن اباتمنت را در زمان اصلاحات پروتزی یا شکست پرسلن غیرممکن سازد.
  • تنش‌های هوپ (Hoop Stresses) بالایی را به دیواره باریک گردن فیکسچر وارد کند و خطر ترک‌های طولی گردن (Collar Longitudinal Fracture) را بیفزاید.
  • در ایمپلنت‌های چندواحدی غیرموازی (Multiple Non-parallel Implants)، نیاز به اباتمنت‌های زاویه‌دار پیچیده و گران‌قیمت چندتکه ایجاد کند.

بنابراین، کانکشن برتر اتصالی است که تعادل بهینه‌ای میان پایداری مکانیکی، حفظ آب‌بندی باکتریایی، سهولت بازسازی پروتزی و توزیع متوازن تنش بر روی فیکسچر و استخوان برقرار سازد.

۵۴. چرا نباید داده‌های خستگی آزمایشگاهی (Bench Testing) را مستقیماً به دهان بیمار تعمیم داد؟

آزمون‌های خستگی استاندارد (نظیر ISO 14801) با وجود ارزش حیاتی برای مقایسه عملکرد سیستم‌ها در شرایط کنترل‌شده، فاصله معناداری با بیولوژی واقعی دهان انسان دارند:

  • فقدان لیگامان و پاسخ بیولوژیک: سیلندر رزینی تست خستگی فاقد خاصیت بازسازی استخوانی (Remodeling) و انطباق عملکردی با بار است.
  • بارگذاری تک‌جهته متقارن: در آزمایشگاه، بار با زاویه ثابت ۳۰ درجه و دامنه سینوسی یکنواخت اعمال می‌شود، در حالی که فک انسان چرخه‌های جویدن نامنظم، ضربه‌ای، لغزشی و سایش دندان‌ها را تجربه می‌کند.
  • فقدان تهاجم بیوشیمیایی کامل: محیط آزمایشگاهی اغلب فاقد بیوفیلم باکتریایی اسیدی، فلوراید خمیردندان‌ها و نوسانات pH ناشی از مواد غذایی است که پدیده تریباکروژن را تشدید می‌کنند.

بنابراین گزارش عدد حد خستگی ۵۰۰ نیوتن برای یک فیکسچر در کاتالوگ سازنده، هرگز به معنای ایمنی تضمین‌شده ۱۰ ساله در دهان یک بیمار براکسر با نسبت تاج به ایمپلنت نامناسب نخواهد بود.

۵۵. شواهد کلینیکال و مرورهای سیستماتیک پیرامون شکست فیکسچر و قطعات پروتزی چه می‌گویند؟

بررسی مرورهای سیستماتیک و متاآنالیزهای بزرگ تا سال ۲۰۲۶ نشان‌دهنده چند حقیقت آماری تثبیت‌شده در کلینیک است:

  • شیوع کلی شکست فیکسچر: شکست بدنه ایمپلنت خوشبختانه یک رخداد نسبتاً نادر است و نرخ بروز آن در مطالعات پیگیری ۵ تا ۱۰ ساله معمولاً بین ۰.۱۶٪ تا ۱.۵٪ گزارش شده است.
  • نقاط حساس آناتومیک: بیش از ۷۵٪ موارد شکست فیکسچر در نواحی پرمولر و مولر رخ می‌دهد؛ جایی که بارهای جویدن به حداکثر می‌رسد و ارتفاع فضای پروتزی اغلب نیازمند کراون‌های بلند است.
  • نقش قطر ایمپلنت: ایمپلنت‌های باریک با قطر کمتر از ۳.۵ میلی‌متر در نواحی خلفی بیشترین سهم از شکست‌های مکانیکی گزارش‌شده در مقالات بالینی را تشکیل می‌دهند.
  • تأثیر تحلیل استخوان کرستال: تقریباً در تمام گزارش‌های شکست بدنه ایمپلنت، پیش از گسیختگی فیزیکی، حداقل ۲ تا ۴ میلی‌متر تحلیل استخوان کرستال اطراف گردن فیکسچر ثبت شده بوده است.

۵۶. شیوع و اهمیت عوارض مکانیکی (Mechanical Complications) در برابر عوارض بیولوژیک

اگرچه عوارض بیولوژیک (موکوزیت و پری‌ایمپلنتایتیس) خطرات عمده ماندگاری بافتی هستند، اما عوارض مکانیکی شایع‌ترین علت مراجعات اورژانسی و نارضایتی بیماران به شمار می‌روند:

نوع عارضه مکانیکیشیوع تخمینی در ۵ سالقابلیت برگشت‌پذیری (Reversibility)پیامد در صورت عدم درمان
شل شدن پیچ اباتمنت (Screw Loosening)۵٪ تا ۱۲٪بالا (تعویض پیچ و ریتورک)شکستگی پیچ یا بدنه ایمپلنت
شکستگی پیچ اباتمنت (Screw Fracture)۱.۵٪ تا ۳.۹٪متوسط (نیازمند کیت خارج‌سازی)آسیب به رزوه‌های داخلی فیکسچر
شکستگی پرسلن / چیپینگ (Veneer Chipping)۶٪ تا ۱۵٪بالا (پولیش یا تعویض روکش)مسائل استتیک و بهداشت
شکستگی بدنه فیکسچر (Fixture Fracture)۰.۱۶٪ تا ۱.۵٪غیرقابل بازگشت (خارج‌سازی ایمپلنت)نقص شدید استخوان و شکست کلینیکی

۵۷. T14 چه چیزی را ثابت نمی‌کند؟ مرز ادعاهای بازاریابی تجاری و حقایق بیومکانیک

برای حفظ صداقت علمی و جلوگیری از سوءبرداشت‌های رایج تجاری، موارد زیر باید به‌طور شفاف مورد تأکید قرار گیرند:

  • ❌ یک کانکشن خاص هرگز در تمام سناریوها برتر مطلق نیست: کانکشن‌های مخروطی مزایای مکانیکی دارند اما نیازمند مهارت پروتزی و ارزیابی عمق هستند.
  • ❌ عبور از تست ۵ میلیون سیکل آزمایشگاهی تضمین عمر بالینی مادام‌العمر نیست: دهان محیطی پویا با تغییرات بیولوژیک و ترومای متناوب است.
  • ❌ شکست مکانیکی لزوماً ناشی از آلیاژ بی‌کیفیت یا عیب ساخت نیست: خطاهای پلن درمانی، زاویه‌سازی غلط و اکلوژن تداخلی علل اصلی بسیاری از شکست‌ها هستند.
  • ❌ مدل‌های کامپیوتری FEA به تنهایی جایگزین شواهد بالینی انسانی نیستند: شبیه‌سازی عددی ابزار فرضیه‌سازی است، نه اثبات قطعی موفقیت کلینیکی.

۵۸. راهنمای عملی مطالعه مقالات خستگی و مکانیک ایمپلنت برای دندانپزشکان

هنگام مواجهه با مقالات تحقیقاتی یا کاتالوگ‌های ادعای استحکام سیستم‌های ایمپلنت، پنج متغیر کلیدی زیر را ارزیابی فرمایید:

  1. مشخصات نمونه (Specimen): آیا آزمون روی قطر و طول استاندارد انجام شده یا نمونه سفارشی با ضخامت دیواره ضخیم‌تر؟
  2. پروتکل بارگذاری (Loading Protocol): آیا آزمون مطابق ISO 14801 با زاویه ۳۰ درجه و اهرم ۱۱ میلی‌متری انجام شده یا بارگذاری درون‌محوری ساده؟
  3. محیط تست (Test Environment): آیا آزمون در هوای خشک اتاق انجام شده یا در محلول سالین بافر ۳۷ درجه سانتی‌گراد همراه با خستگی خوردگی؟
  4. تعریف معیار شکست (Failure Criterion): آیا شکست به معنای قطع کامل قطعه در نظر گرفته شده یا جابجایی پلاستیک بیش از ۰.۵ میلی‌متر و افت پیش‌بار؟
  5. آنالیز قابلیت اطمینان (Reliability Modeling): آیا داده‌ها با توزیع آماری وایبول و فواصل اطمینان ۹۵٪ گزارش شده‌اند یا صرفاً میانگین ۳ نمونه معدود؟

۵۹. چک‌لیست ۱۰ سؤالی دنسیس برای ارزیابی قابلیت اطمینان هر سیستم ایمپلنت قبل از انتخاب و خرید

  • ۱. آیا سیستم دارای تأییدیه رسمی آزمون دینامیک خستگی طبق استاندارد ISO 14801 با گزارش کامل حد خستگی است؟
  • ۲. آلیاژ تیتانیوم به کار رفته از چه گرید و میکروساختاری است (Ti-Gr4 Cold-worked یا Ti-6Al-4V ELI یا تیتانیوم-زیرکونیا)؟
  • ۳. طراحی پیچ اباتمنت از نظر جنس، پوشش کاهنده اصطکاک (DLC / تفلون / طلا) و میزان پیش‌بار مجاز چگونه است؟
  • ۴. ضخامت دیواره باقیمانده طوقه فیکسچر (Collar Wall Thickness) در مجاورت کانکشن چقدر است؟
  • ۵. آیا عمق درگیری کانکشن مخروطی بیش از ۱.۵ میلی‌متر بوده و استواری کافی در برابر بارهای لترال فراهم می‌آورد؟
  • ۶. آیا سیستم دارای کیت نجات تخصصی جهت خارج‌سازی محافظه‌کارانه پیچ‌های شکسته در داخل مطب است؟
  • ۷. پروتکل ریتورک توصیه شده توسط کارخانه سازنده چند دقیقه پس از تورک اولیه است؟
  • ۸. ماکسیمم زاویه مجاز برای اباتمنت‌های زاویه‌دار بدون افت بحرانی حد خستگی چه مقداری تعیین شده است؟
  • ۹. آیا قطعات پروتزی با دقت ماشین‌کاری CNC کارخانه‌ای اصلی (Original on Original) عرضه می‌شوند؟
  • ۱۰. سابقه مطالعات بالینی طولانی‌مدت (بیش از ۵ سال) ثبت‌شده در پاب‌مد برای این سیستم چقدر است؟

۶۰. الگوریتم گام‌به‌گام بالینی دنسیس در مواجهه با شل شدن مکرر پیچ و شکست مکانیکی (Clinical Troubleshooting Tree)

شل شدن مکرر پیچ اباتمنت (Recurrent Screw Loosening) زنگ خطر نهایی قبل از شکست فاجعه‌بار قطعه است. مواجهه با این معضل نیازمند رویکرد تشخیصی گام‌به‌گام است:

فلوچارت اختصاصی تصمیم‌گیری بالینی دنسیس در مواجهه با شل شدن پیچ اباتمنت
گام ۱: مراجعه بیمار با شل شدگی پیچ اباتمنت بررسی رادیوگرافیک موازی جهت ارزیابی انطباق مارجین و لول استخوان کرستال
↓
گام ۲: آیا این رخداد بار اول است یا شل شدن مکرر (Recurrent)؟
بار اول: تعویض پیچ با نمونه نو + اعمال تورک دقیق کارخانه + ریتورک ۱۰ دقیقه بعد + چک اکلوژن استاتیک.
بار مکرر (۲ بار یا بیشتر): ورود به ارزیابی بیومکانیک پیشرفته گام ۳ (هرگز پیچ قدیمی را فقط سفت نکنید!).
↓
گام ۳: ارزیابی سه ضلع مثلث بیومکانیکال
الف. بررسی اکلوژن حذف تمام تماس‌های سنگین در حرکات طرفی؛ ایجاد هدایت کانین و محافظت گروهی.
ب. بررسی هندسه پروتز کاهش کانتور باکال، اصلاح امتداد شیارها، کاهش عرض تیبل و تقلیل بازوی اهرم گشتاور.
ج. بررسی پارافانکشن قالب‌گیری و تحویل نایت‌گارد سخت ۲ میلی‌متری مکس کالیبره شده با تماس‌های مساوی.
↓
گام ۴: تثبیت نهایی و پایش دوره‌ای ۶ ماهه ثبت تاریخچه، پایش لول استخوان کرستال در رادیوگرافی، اطمینان از حذف بارهای آف‌اکسیال و ثبات کامل قطعات.
دیاگرام مسیر بارگذاری چرخه‌ای، تشکیل ترک خستگی و شکست ساختاری ایمپلنت دندانی
تصویر ۱۷: نقشه جامع تحلیلی؛ از بارگذاری چرخه‌ای جویدن تا افت پیش‌بار، جوانه‌زنی ترک، رشد زیربحرانی و شکست مکانیکی نهایی ایمپلنت

۶۱. جایگاه T14 در Knowledge Graph دنسیس؛ پیوند مکانیک، زیست‌شناسی و پروتز

مقاله T14 ستون مهندسی مکانیک جامدات در پیکره دانشی دنسیس است و با مقالات پیشین و پسین خود پیوند شبکه‌ای ناگسستنی دارد:

← T06: هندسه رزوه و ماکروژئومتری رزوه‌ها کانون تمرکز تنش و ریشه اصلی جوانه‌زنی ترک‌های خستگی در بدنه فیکسچر هستند.
← T07: ثبات اولیه و ثانویه تحلیل استخوان کرستال در فاز انتقال ثبات طول اهرم آزاد را افزایش داده و خستگی را تسریع می‌کند.
← T08: مشخصه‌یابی سطح و SEM بررسی میکروسکوپی سطح شکست (فرکتوگرافی) با استانداردهای توصیف سطح در ارتباط مستقیم است.
← T09: ساخت افزایشی و پرینت ۳ بعدی تخلخل‌های میکرومتری در پرینت فلزی می‌توانند نقاط آغاز زودهنگام ترک‌های خستگی باشند.
← T10: مکانیک اتصال اباتمنت پیش‌بار پیچ و اصطکاک کانکشن مخروطی نخستین سنگر محافظ در برابر شل شدن و شکست مکانیکی هستند.
← T13: بیوفیلم و پری‌ایمپلنتایتیس پری‌ایمپلنتایتیس با تخریب ساپورت استخوانی، فیکسچر را در معرض لنگر خمشی فراتر از حد تاب قرار می‌دهد.

این بستر مکانیکی در مقاله نهایی T15 — سنتز جامع و طراحی یکپارچه ایمپلنت دندانی به تکامل نهایی خواهد رسید.

۶۲. واژه‌نامه تخصصی (Glossary) خستگی و مکانیک شکست ایمپلنت

Fatigue Limit (حد خستگی): حداکثر دامنه تنش دوره‌ای که قطعه می‌تواند چرخه‌های بی‌نهایت (عملاً ۵ تا ۱۰ میلیون سیکل) را بدون شکست تحمل کند.
S-N Curve (منحنی وهلر): نمودار لگاریتمی دامنه تنش بر حسب تعداد سیکل‌های شکست که طول عمر قطعه را در بارهای مختلف ترسیم می‌کند.
Paris Law (قانون پاریس): رابطه تجربی سینتیک رشد ترک که سرعت گسترش را تابعی از بازه تغییرات ضریب شدت تنش (ΔK) می‌داند.
Preload (پیش‌بار کششی): نیروی کششی طولی ذخیره‌شده در بدنه پیچ اباتمنت ناشی از ترکمتر که اجزا را به هم می‌فشارد.
Fretting (سایش فرتینگ): سایش چرخه‌ای ناشی از لغزش‌های میکرومتری دو سطح فلزی جفت‌شده تحت بار جانبی که لایه اکسید را تخریب می‌کند.
Fractography (فرکتوگرافی): دانش تحلیل میکروسکوپی الگوهای خطوط ساحلی (Beach Marks) و دیمپل‌ها بر روی سطح شکست با SEM.

۶۳. رجیستری منابع علمی تراز اول (Source Registry — T14)

[T14-S01] ISO 14801:2016. Dentistry — Implants — Dynamic loading test for endosseous dental implants. International Organization for Standardization.

[T14-S02] Sammour et al. (2026). Preload loss and torque maintenance of abutment screws under cyclic loading: A systematic review and meta-analysis. Journal of Prosthetic Dentistry (JPD).

[T14-S03] Dos Santos et al. (2026). Fatigue lifetime estimation and Weibull reliability of dental implant-abutment assemblies with varying diameters. Dental Materials, 42(3):289-301.

[T14-S04] Fernández-Asián et al. (2025). Implant fracture rates and connection mechanics: A retrospective multi-center cohort analysis. Bioengineering, 12(4):315.

[T14-S05] Dentistry Journal Systematic Review (2024). Biomechanical complications and implant failure in implant-supported prostheses: A systematic review of clinical trials. Dent J (Basel), 12(8):240.

[T14-S06] Bruxism Consensus Meta-Analysis (2025). Impact of sleep and awake bruxism on technical complications of dental implants: An updated meta-analysis. J Oral Rehabil.

[T14-S07] Paris PC, Gomez MP, Anderson WE. (1961). A rational analytic theory of fatigue. The Trend in Engineering, 13:9-14.

[T14-S08] Weibull W. (1951). A statistical distribution function of wide applicability. Journal of Applied Mechanics, 18:293-297.

[T14-S09] Bicon & Conical Connection Review (2024). Microgap formation, fretting wear, and biological sealing at implant-abutment interfaces. Int J Oral Maxillofac Implants.

[T14-S10] Titanium vs Roxolid Biomechanical Report (2025). Comparative fatigue strength of cp-Ti, Ti-6Al-4V ELI, and Ti-Zr alloy implants under simulated clinical conditions. Clin Implant Dent Relat Res.

۶۴. نقشه ادعاهای علمی اثبات‌شده (Claim Map: T14-C01 تا T14-C15)

T14-C01: شکست ناشی از خستگی حاصل بارهای دوره‌ای کمتر از استحکام تسلیم است.
T14-C02: شیار رزوه‌ها و کانکشن کانون‌های اصلی تمرکز تنش مکانیکی هستند.
T14-C03: بیش از ۸۰٪ عمر خستگی صرف مرحله جوانه‌زنی میکروترک‌ها می‌شود.
T14-C04: سرعت رشد ترک با قانون پاریس تابع دامنه ضریب شدت تنش است.
T14-C05: افت پیش‌بار پیچ کاتالیزور اصلی شکست قطعات پروتزی است.
T14-C06: آزمون ISO 14801 ابزار مقایسه است، نه پیش‌بینی‌کننده قطعی بالینی.
T14-C07: هندسه کانکشن مخروطی افت پیش‌بار پیچ را در مقایسه با هگز خارجی کاهش می‌دهد.
T14-C08: افزایش قطر فیکسچر مقاومت خستگی مقطع را به توان سه افزایش می‌دهد.
T14-C09: شکست ایمپلنت حاصل تعامل پیچیده عوامل جراحی، پروتزی و بیولوژیک است.
T14-C10: نتایج شبیه‌سازی FEA بدون کالیبراسیون تجربی ارزش کلینیکی ندارد.
T14-C11: عبور از آزمون ۵ میلیون سیکل (Run-out) به معنای شکست‌ناپذیری نیست.
T14-C12: تعداد سیکل بدون مشخص بودن دامنه بار و زاویه فاقد ارزش است.
T14-C13: پارافانکشن و براکسیسم ریسک عوارض مکانیکی را به طور معنادار می‌افزایند.
T14-C14: مقاومت خستگی آزمایشگاهی مترادف با طول عمر کلینیکی بیمار نیست.
T14-C15: ارزیابی قابلیت اطمینان نیازمند رویکرد چندعاملی و توزیع وایبول است.

۶۵. جمع‌بندی نهایی و پیام کلینیکی دنسیس (Takeaway & Synthesis)

مفهوم استحکام در ایمپلنتولوژی مدرن هرگز به معنای تحمل یک نیروی انفجاری منفرد نیست؛ بلکه آزمون واقعی ساختار، تاب‌آوری در برابر میلیون‌ها چرخه بارگذاری نوسانی در یک محیط مرطوب و خورنده است. یک فیکسچر یا پروتز مهندسی‌شده زمانی پایدار می‌ماند که کلینیسین بتواند لنگر خمشی اعمالی را با طراحی کانتورهای مناسب کنترل کند، پیش‌بار پیچ را با کالیبراسیون منظم تورک‌متر حفظ نماید و سلامت بافت استخوانی کرستال را در طول سالیان پایش کند.

T14 به ما آموخت: خستگی یک پیشامد ناگهانی نیست، بلکه فرآیندی تدریجی از تجمع آسیب است. با مدیریت اکلوژن، انتخاب عاقلانه کانکشن و پایبندی به پروتکل‌های بازسفت‌کردن پیچ، می‌توان خطر شکست‌های فاجعه‌بار را به حداقل ممکن رساند.

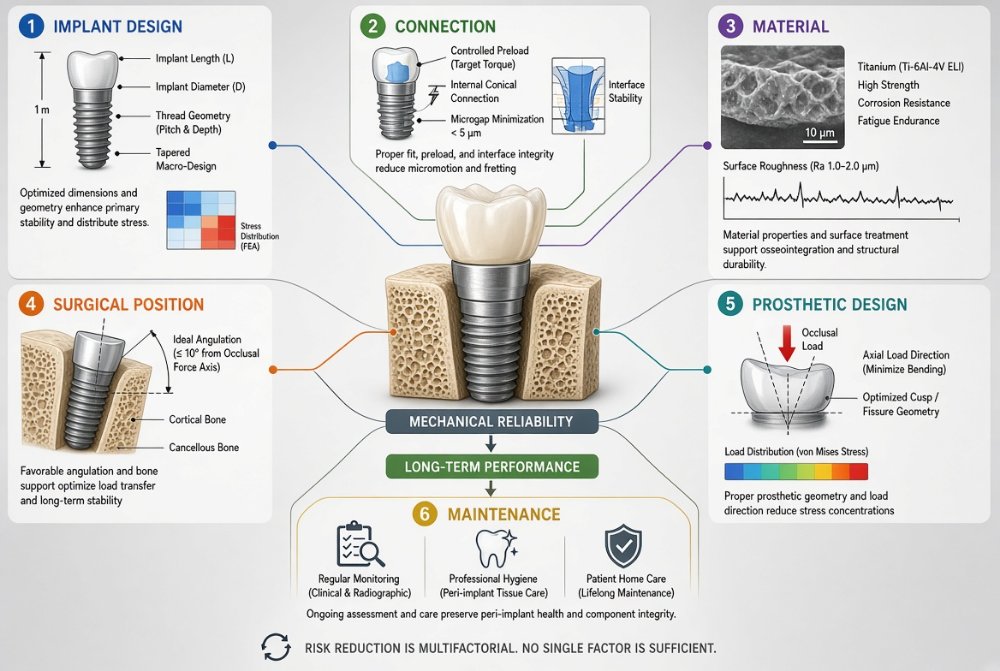

اینفوگرافیک جامع شاخص‌های خستگی و قابلیت اطمینان سیستم ایمپلنت دندانی
تصویر ۱۸: اینفوگرافیک تحلیلی؛ شاخص‌های طراحی، متالورژی و قابلیت اطمینان مکانیکی در برابر خستگی

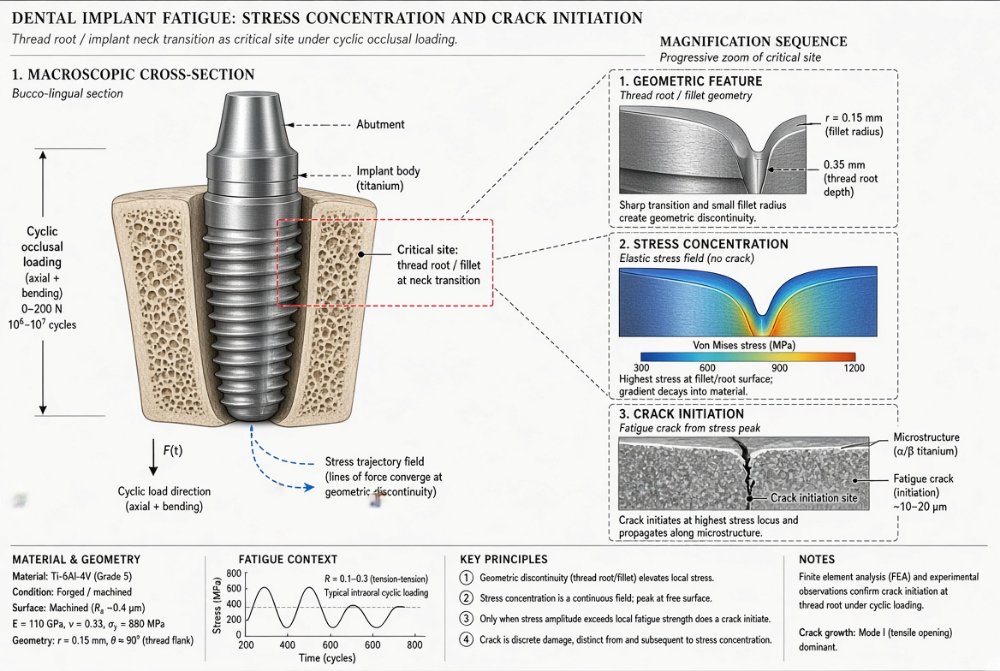

دیاگرام سنتز نهایی بیومکانیک و مهندسی خستگی ایمپلنت دندانی دنسیس
تصویر ۱۹: سنتز نهایی دنسیس؛ تعامل یکپارچه طراحی رزوه، اتصال اباتمنت و طول عمر بیومکانیکال
❓

پرسش‌های متداول کلینیکی پیرامون خستگی و شکست ایمپلنت دندانی (FAQ)

۱. چرا شل شدن مکرر پیچ اباتمنت باید به عنوان یک وضعیت اورژانس بیومکانیکی تلقی شود؟

هنگامی که پیچ اباتمنت شل می‌شود، پیش‌بار محوری مهارکننده از بین می‌رود و تمام گشتاورهای خمشی و نیروهای برشی ناشی از جویدن مستقیماً بر روی دیواره‌های نازک کانکشن فیکسچر یا رزوه اول ساقه پیچ متمرکز می‌شوند. تکرار بارگذاری در وضعیت شل‌شدگی در کمتر از چند هفته می‌تواند به شکستگی فاجعه‌بار پیچ یا ترک طولی بدنه ایمپلنت منجر گردد.

۲. پروتکل ریتورک (Retorque) چیست و چرا اجرای آن پس از ۱۰ دقیقه از نظر مهندسی الزامی است؟

در اثر پدیده فیزیکی ته‌نشینی سطحی (Embedment Relaxation)، زبری‌های میکروسکوپی موجود در رزوه پیچ و دیواره داخلی فیکسچر در دقایق نخست پس از اعمال گشتاور صاف شده و تا حدود ۱۰٪ تا ۱۵٪ از پیش‌بار اولیه افت پیدا می‌کند. اعمال مجدد گشتاور توصیه شده (ریتورک) ۱۰ دقیقه پس از تورک نخستین، این افت اولیه را به طور کامل جبران کرده و ماندگاری اتصال را تضمین می‌نماید.

۳. چرا تحلیل استخوان کرستال (Crestal Bone Loss) ریسک شکست فیکسچر را چند برابر افزایش می‌دهد؟

با تحلیل استخوان در طوقه فیکسچر، نقطه تکیه‌گاه مکانیکی ایمپلنت (Fulcrum) به سمت اپیکال جابجا می‌شود. این جابجایی بازوی اهرم گشتاور خمشی (d) را افزایش داده و طبق رابطه M = F · d، مقدار تنش اعمالی به اولین رزوه درگیر در استخوان با شیب خطی-نمایی افزایش می‌یابد؛ امری که رشد ترک‌های خستگی را به شدت تسریع می‌کند.

۴. آیا در بیماران مبتلا به براکسیسم شدید، استفاده از ایمپلنت تیتانیوم گرید ۴ مجاز است؟

در بیماران با پارافانکشن و نیروهای پارادوکسیکال شبانه بالا، استفاده از ایمپلنت‌های باریک گرید ۴ به ویژه در نواحی خلفی با ریسک بالای خستگی همراه است. در این موارد، ترجیح بالینی استفاده از ایمپلنت‌های آلیاژی با استحکام تسلیم بالا (نظیر Ti-6Al-4V ELI یا تیتانیوم-زیرکونیا Roxolid) با حداقل قطر ۴.۰ تا ۴.۵ میلی‌متر به همراه تحویل اجباری نایت‌گارد سخت است.

۵. در صورت شکستگی پیچ در داخل فیکسچر، بهترین اقدام تشخیصی و درمانی چیست؟

نخستین اقدام ارزیابی با لوپ چشمی با بزرگنمایی بالا یا میکروسکوپ جراحی است تا مشخص شود آیا قطعه در وضعیت فاقد تنش (Loose) قرار دارد یا در اثر انحراف دنده‌ها گیر کرده است. در قطعات شل، استفاده از پروب باریک یا اولتراسونیک با چرخش پادساعتگرد قطعه را خارج می‌کند. هرگز نباید از دریل‌های با دور بالا بدون گاید اختصاصی استفاده نمود، زیرا آسیب به رزوه‌های داخلی به معنای خروج اجباری کل فیکسچر از فک خواهد بود.
📊

هم‌اندیشی بالینی همکاران دنسیس

Live Clinical Decision Survey
ثبت برخط آرا

پرسش بالینی: در برخورد با شل شدن مکرر پیچ اباتمنت (Recurrent Screw Loosening) در ایمپلنت‌های تک‌پایه پرمولر یا مولر، کدام مداخله بیومکانیکی را در اولویت اول قرار می‌دهید؟

انصراف از نظر
