روشهای اندازهگیری و Characterization سطح ایمپلنت دندانی
راهنمای جامع علمی Surface Characterization؛ از Ra و Sa تا SEM، AFM، Profilometry، Contact Angle، XPS و روشهای پیشرفته تحلیل سطح
چکیده اجرایی و نمای کلی دنسیس (Executive Overview)
در ارزیابی علمی فناوریهای سطح ایمپلنت، هیچ سطح ایمپلنتی را نمیتوان صرفاً با یک عدد منفرد (مانند Ra) یا یک تصویر میکروسکوپی قضاوت کرد. توصیف کامل سطح (Surface Characterization) یک فرآیند چندبعدی شامل ارزیابی مورفولوژی (SEM)، توپوگرافی کمی سهبعدی (پروفیلومتری نوری/CLSM/اینترفرومتری بر اساس استاندارد جاری ISO 25178)، نانوتوپوگرافی (AFM)، شیمی و استوکیومتری لایه سطحی (XPS و EDS) و رفتار ترپذیری (Contact Angle) است. این راهنمای جامع نشان میدهد که چرا Ra و Sa با یکدیگر برابر نیستند، چرا استاندارد قدیمی ISO 4287 منسوخ شده و با ISO 21920-2 جایگزین گردیده است، و چگونه کلینیسینها و محققان میتوانند ادعاهای کاتالوگهای تجاری را با ۱۵ پرسش نقادانه اعتبارسنجی نمایند.
پارامتر Ra بر اساس یک پروفیل خطی دوبعدی محاسبه میشود، در حالی که Sa میانگین ارتفاع در یک پهنه سهبعدی مساحتی است. مقایسه مستقیم این دو مقدار بدون یکسانسازی روش، خطای فاحش متدولوژیک محسوب میشود.
میکروسکوپ SEM مورفولوژی ظاهری را نشان میدهد، پروفیلومتری نوری اطلاعات کمی سهبعدی ارتفاع را ارائه میکند و AFM جزئیات نانومتری موضعی را روشن میسازد. هیچکدام جایگزین دیگری نیستند.
«متد پیرو پرسش علمی است» (Method follows the question). ارزیابی فیزیکی سطح هرگز بهتنهایی برتری بالینی (Clinical Superiority) را اثبات نمیکند، بلکه صرفاً سازوکار فیزیکوشیمیایی را شفاف میسازد.
مقدمه: از کجا بدانیم یک سطح واقعاً چه ویژگیهایی دارد؟
در سلسله مقالات پیشین دانشنامه دنسیس، از مهندسی سطح ایمپلنت (T01)، زبری سطح و پارامترهای زبری (T02)، فناوریهای متداول SLA، RBM و SA (T03)، سطوح هیدروفیلیک و سوپرهیدروفیلیک (T04)، شیمی سطح و لایه اکسید (T05) و طراحی رزوه (T06) گرفته تا مقاله اخیر درباره رابطه ویژگیهای سطح با ثبات اولیه ایمپلنت (T07)، به تفصیل آموختیم که سطح ایمپلنت چگونه عمل میکند و چرا نباید ویژگیهای میکرونی و نانومتری را با درگیری مکانیکی اولیه اشتباه گرفت.
اما یک پرسش اساسی، زیربنایی و سرنوشتساز باقی میماند: از کجا مطمئن شویم که ادعاهای شرکتهای سازنده درباره خصوصیات سطح حقیقت دارد؟ هنگامی که در کاتالوگ یک برند تجاری میخوانیم: «این ایمپلنت دارای پیشرفتهترین سطح نانوتوپوگرافیک و انرژی سطحی بهینه است»، یا ادعا میشود «زبری سطحی این فیکسچر در دقیقترین بازه بالینی تنظیم شده است»، یک ذهن پرسشگر علمی و یک کلینیسین حرفهای باید فوراً این پرسشهای سنجشگرانه را مطرح سازد:
- آیا زبری با پروفیلومتری تماسی سوزنی (Stylus) سنجیده شده یا روشهای نوری بدون تماس؟
- آیا اسکن سطح با میکروسکوپ کانفوکال لیزری (CLSM) یا اینترفرومتری نور سفید انجام شده است؟
- آیا تصویر میکروسکوپ الکترونی روبشی (SEM) صرفاً یک عکس کیفی خوشآبورنگ است یا تحلیل کمی پشت آن قرار دارد؟
- ارزیابی با میکروسکوپ نیروی اتمی (AFM) در چه گستره و میدانی انجام گرفته است؟
- آیا مقدار گزارششده Ra دوبعدی خطی است یا Sa سهبعدی مساحتی؟
- فیلترهای کاتآف (Cut-off Filtering) برای جداسازی فرم، موجدار بودن و زبری چگونه اعمال شدهاند؟
- کدام بخش از هندسه پیچیده رزوه ایمپلنت اندازهگیری شده است؛ قله رزوه (Crest)، دیواره (Flank) یا کف دره (Valley)؟
- آیا ترکیب شیمیایی سطح با طیفسنجی فوتوالکترون اشعه ایکس (XPS) ارزیابی شده یا با EDS معمولی؟
- آزمون زاویه تماس قطره (Contact Angle) با چه مایعی، در چه زمانی و با چه پروتکل تمیزسازی اندازهگیری شده است؟
اینجا دقیقاً همان نقطهای است که Surface Characterization از یک ادعای تبلیغاتی یا عکس کاتالوگی جدا شده و به قلمرو دقیق علم مواد، مترولوژی و دندانپزشکی مبتنی بر شواهد وارد میگردد.
بنیادهای مترولوژی سطوح، هندسه رزوهها و مفهوم واقعی زبری

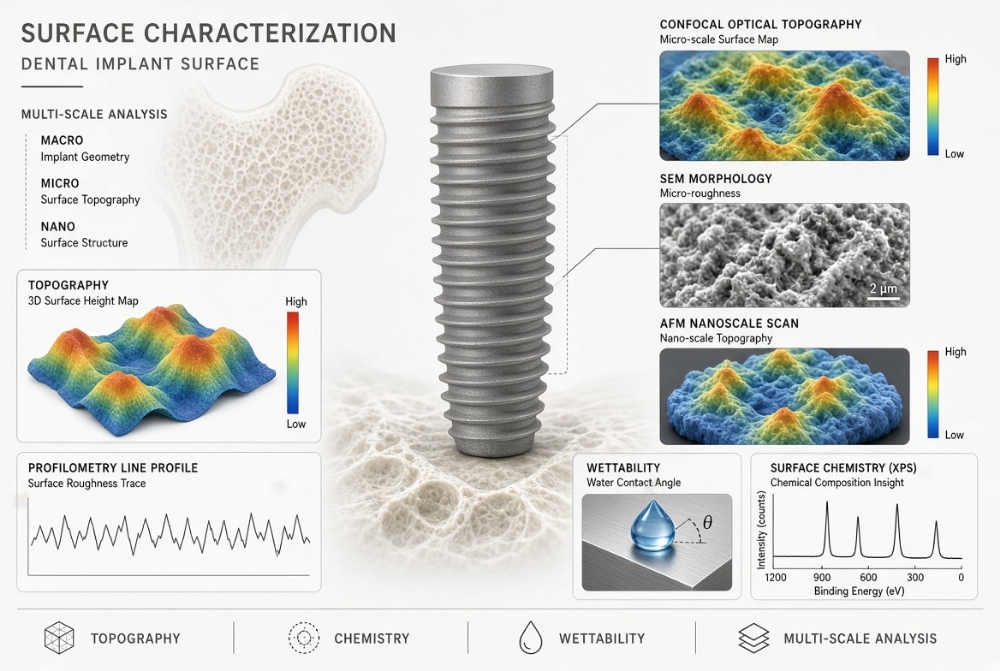

۱. Surface Characterization چیست؟
توصیف سطح (Surface Characterization) به معنای بهرهگیری از مجموعهای سازمانیافته از روشهای استاندارد علمی برای سنجش و کمیسازی ویژگیهای فیزیکی، هندسی، شیمیایی، فیزیکوشیمیایی و مکانیکی لایه فوقانی یک ماده است. در ایمپلنتولوژی مدرن، مشخصات سطحی که نیازمند سنجش دقیق هستند عبارتند از:
بنابراین اصل نخست این است: توصیف سطح یک آزمون منفرد نیست؛ بلکه یک پروتکل ترکیبی از روشهای مکمل تحلیلی است.
۲. چرا یک روش اندازهگیری برای توصیف کامل Surface کافی نیست؟
هیچ فیکسچر ایمپلنتی واجد یک صفت تکی و یکنواخت نیست. اگر یک ایمپلنت دارای مقدار مشخصی از Ra باشد، این عدد هیچ اطلاعاتی درباره ترکیب شیمیایی، ضخامت اکسید، میزان هیدروکربنهای جذبشده، چگالی قلهها و درهها یا رفتار آبدوستی ارائه نمیدهد. همچنین یک تصویر دوبعدی میکروسکوپ الکترونی SEM هرگز دادههای کمی از ارتفاع واقعی عوارض سطحی را فاش نمیکند.
• Ra ≠ تمام توصیف سطح (Roughness is not characterization)
• تصویر SEM ≠ نقشه سهبعدی توپوگرافی (SEM is not 3D topography)
• زاویه تماس قطره ≠ شیمی سطح (Contact angle is not chemistry)

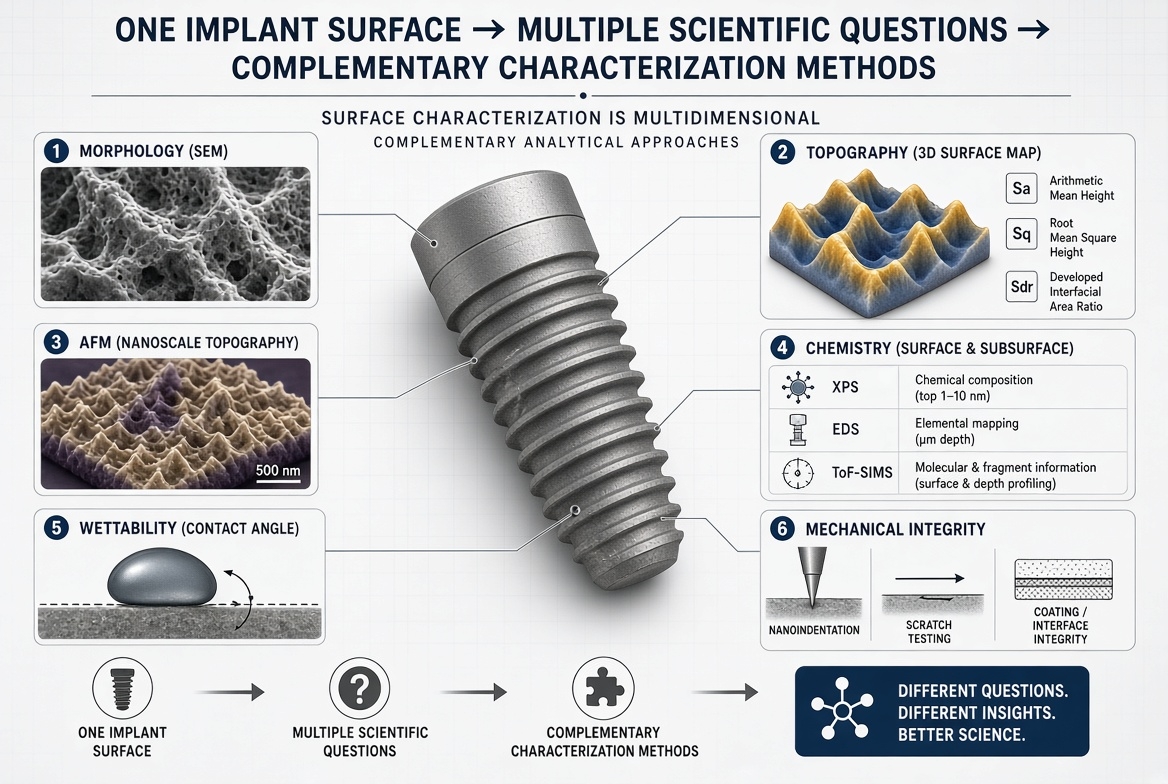

۳. پنج سؤال اصلی Surface Characterization
برای نقد روششناختی هر مقاله علمی در حوزه سطوح، باید فیکسچر را از منظر پنج پرسش بنیادین کالبدشکافی کنیم:
۴. Morphology با Topography یکی نیست
مورفولوژی صرفاً شکل، ظاهر کیفی و نوع ساختارهای موجود را بیان میکند (مانند وجود حفرات حاصل از اسیداچ، ذرات باقیمانده بلاستینگ یا شیارهای ماشینکاری). در مقابل، توپوگرافی متضمن اطلاعات موقعیت مکانی، ارتفاع، عمق، فاصله و توزیع سهبعدی این ویژگیها در فضای مختصات کارتیزین (X, Y, Z) است. یک میکروگراف SEM تصویری خیرهکننده از مورفولوژی ارائه میدهد اما فاقد مختصات رقومی ارتفاعی (Quantitative Z-data) است؛ در حالی که پروفیلومتری نوری نقشه رقومی توپوگرافی را تولید میکند.
۵. Roughness دقیقاً چه چیزی را اندازه میگیرد؟
زبری سطح یک خصوصیت فیزیکی مطلق و مستقل از ابزار نیست؛ بلکه کمیتی وابسته به شرایط سنجش است. زبری بیانگر تغییرات موضعی و ریزمقیاس ارتفاع سطح نسبت به یک خط مرجع (در سنجش دوبعدی) یا یک صفحه مرجع فیتشده (در سنجش سهبعدی) پس از فیلتر کردن خطاهای شکلی (Form) و موجیبودن (Waviness) است. مقادیر عددی زبری مستقیماً تابع گستره پایش، اندازه شعاع سوزن تماسی یا وضوح نوری، طول موج کاتآف و جهت اندازهگیری هستند.
۶. Ra چیست؟ (Arithmetic Mean Roughness)
پارامتر Ra میانگین حسابی قدرمطلق انحرافات ارتفاعی یک پروفیل خطی دوبعدی نسبت به خط میانی است. این شاخص در طول دههها رایجترین پارامتر سنجش کیفیت سطح بوده است، اما در بیومواد نقصی بنیادین دارد: Same Ra ≠ Same Surface.
۷. Sa چیست؟ (Areal Arithmetic Mean Height)
پارامتر Sa نسخه گسترشیافته سهبعدی و مساحتی میانگین حسابی انحرافات ارتفاع است که بر اساس استاندارد ISO 25178 روی یک سطح پهن (Areal Field) محاسبه میشود. بر خلاف Ra که صرفاً یک مسیر خطی باریک را میبیند، Sa رفتار تمامی قلهها و درههای مجاور را در گستره دومحوره X و Y یکپارچه میسازد و نمایی بسیار واقعیتر از بستر تماس سلولهای استخوانی ارائه میدهد.

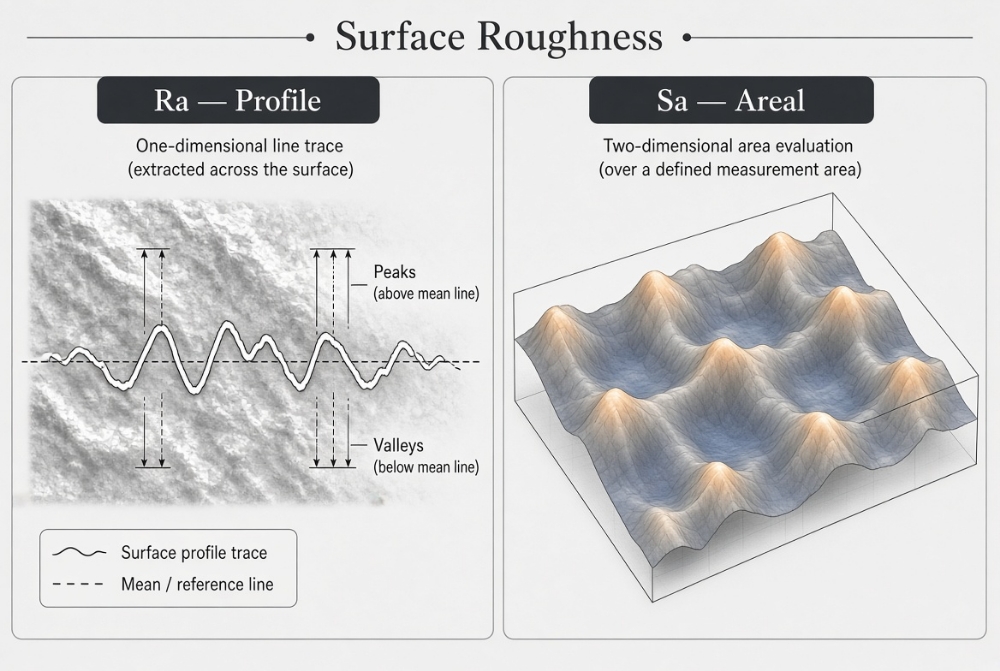

۸. Ra و Sa را نباید بهجای یکدیگر استفاده کرد
یکی از بزرگترین خطاهای رایج در ادعاهای کاتالوگهای تجاری، یکسان انگاشتن Ra و Sa است. در یک سطح ناهمسانگرد (Anisotropic) با شیارهای جهتدار تراشکاری، بسته به این که مسیر روبش خطی Ra در راستای شیارها باشد یا عمود بر آنها، مقدار Ra میتواند تا چندین برابر تفاوت کند؛ در حالی که Sa سهبعدی متأثر از زاویه پایش خطی نیست. هنگام مقایسه نتایج دو مقاله، ابتدا باید مشخص شود که اندازهگیری بر پایه پروفیل خطی بوده یا نقشه مساحتی.

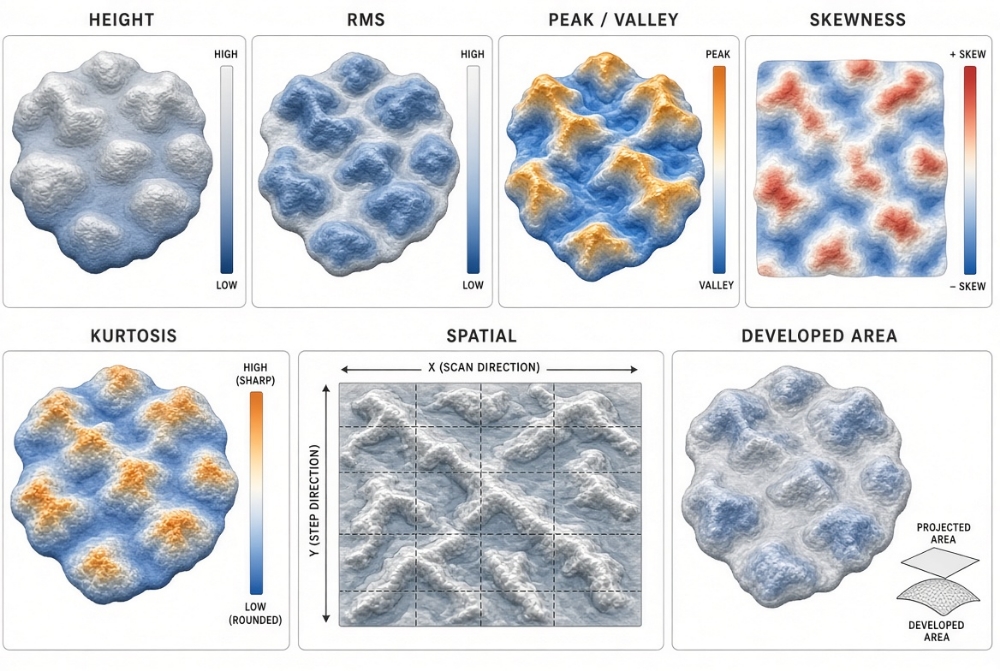

۹. چرا یک عدد Roughness کافی نیست؟
برای توصیف واقعی یک بیومتریال پیشرفته، مترولوژی سطح نیازمند یک مجموعه داده چندگانه (Multi-Parameter Dataset) است که به چهار خانواده اصلی تقسیم میشوند:
- پارامترهای دامنه و ارتفاع (Amplitude Parameters): مانند Ra, Sa, Rq, Sq, Sz که شدت عمودی پستیوبلندیها را نشان میدهند.
- پارامترهای فاصلهای و فضایی (Spatial Parameters): مانند Sal و Str که فاصله میان قلهها و میزان جهتداری یا همسانگردی بافت سطح را مشخص میکنند.
- پارامترهای ترکیبی (Hybrid Parameters): مانند Sdq (شیب متوسط قلهها) و Sdr (نسبت افزایش مساحت واقعی بینسطحی) که ویژگیهای ارتفاعی و فضایی را به هم میآمیزند.
- پارامترهای عملکردی و حجم تخلخل (Functional Parameters): بر اساس منحنی ابوت-فایرستون (Abbott-Firestone) نظیر Vvc و Vmc که ظرفیت نگهداری لخته خون و سیالات بیولوژیک را برآورد میکنند.
۱۰. Rq و Sq چیست؟ (Root Mean Square Roughness)
پارامترهای Rq و Sq جذر میانگین مربعات انحرافات ارتفاع هستند. به دلیل اینکه فاصله هر نقطه از صفحه مرجع در فرمول به توان دو میرسد، Rq و Sq حساسیت بسیار بیشتری به قلههای بسیار تیز، پلیسههای برشی یا خراشهای عمیق ناخواسته دارند. انحراف چشمگیر Sq نسبت به Sa نشاندهنده وجود عوارض منفرد شدید در ریزساختار فیکسچر است.
۱۱. چولگی (Skewness) و کشیدگی (Kurtosis) چه میگویند؟
این دو پارامتر تقارن آماری و شکل توزیع فراوانی ارتفاعات سطح را تعیین میکنند:
مقدار منفی (Ssk < 0) به این معناست که سطح عمدتاً از درهها و حفرات عمیق تشکیل شده است (ایدهآل برای سطوح متخلخل اسیداچشده جهت جذب لخته). مقدار مثبت (Ssk > 0) یعنی قلههای تیز و برآمده غالب هستند.
مقدار Sku = 3 نشاندهنده توزیع نرمال گاوسی است. مقدار Sku > 3 بیانگر قلههای سوزنی و تیز (Leptokurtic) و Sku < 3 نشانگر سطح با پستیوبلندیهای فرسوده و مسطح (Platykurtic) است.
۱۲. Sdr چیست و چرا در ایمپلنتولوژی مدرن سرنوشتساز است؟
پارامتر Sdr (Developed Interfacial Area Ratio) درصد افزایش مساحت واقعی سهبعدی سطح را نسبت به یک سطح مسطح هندسی مرجع با همان ابعاد پایه بیان میکند. برای مثال، سطحی با Sdr = 50% به این معناست که ناهمواریها و حفرات میکرونی توانستهاند ۵۰٪ مساحت مؤثر زیستی را جهت پیوند با پروتئینها و استئوبلاستها گسترش دهند.

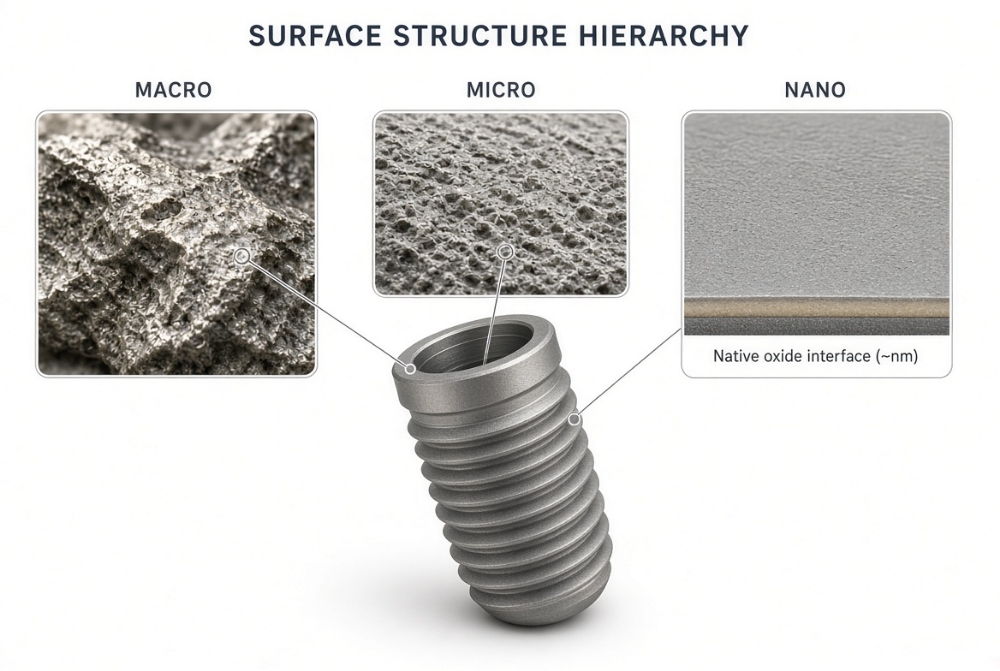

۱۳. چرا 3D Surface Characterization اهمیت دارد؟
سطح واقعی ایمپلنت استوانهای با رزوههای سهبعدی و حفرات نامتقارن است. با یک پروفیل خطی دوبعدی، شما شیارهای جهتدار، پیوستگی خللوفرجها و الگوهای تجمع تنش را از دست میدهید. دستورالعملهای مرجع بینالمللی گایدلاینهای ونربرگ و آلبرکتسون (Wennerberg & Albrektsson, 2000) صراحتاً الزام میکنند که ارزیابی توپوگرافی ایمپلنتها باید بهصورت توپوگرافی سهبعدی دیجیتال و در نواحی معرف انجام پذیرد.
۱۴. چرا محل اندازهگیری (Sampling Location) اهمیت حیاتی دارد؟
در یک فیکسچر رزوه دار واقعی، سطح در تمام نقاط یکسان نیست. حداقل باید میان سه ناحیه کلیدی تمایز قائل شد:
اندازهگیری زبری صرفاً روی یک دیسک صاف آزمایشگاهی (Flat Coupon) هرگز نمیتواند رفتار سطحی فیکسچر نهایی را پس از مراحل بلاستینگ و اسیداچینگ در عمق درهها شبیهسازی کند.

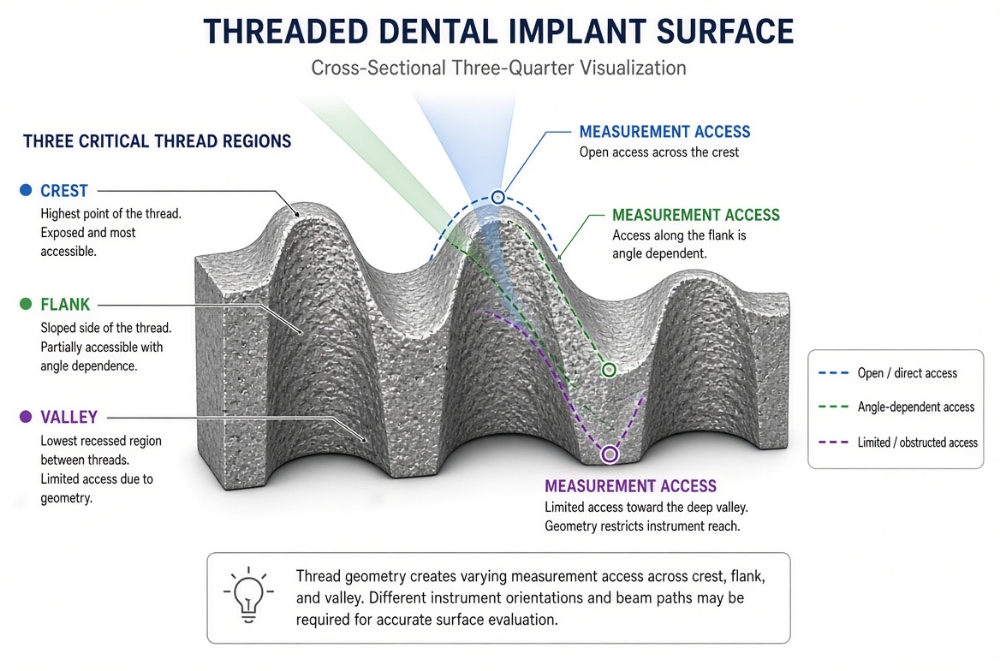

۱۵. چالش هندسه رزوه (Screw Geometry Measurement Challenge)
خمیدگی فیکسچر، شیب تند رزوهها و عمق درهها باعث پدیده سایهاندازی اپتیکی (Optical Shadowing) میشوند. در سیستمهای نوری، نوری که به دیوارههای شیبدار تند میتابد ممکن است با زاویهای بازتاب شود که توسط لنز شیئی (Objective) دریافت نگردد و دادههای نامعتبر (Drop-out Artifacts) تولید کند. به همین دلیل دستگاههای اندازهگیری استاندارد باید دارای سیستم کجکردن نمونه (Tilt Stage) و الگوریتمهای بازیابی داده باشند.
ابزارهای ارزیابی توپوگرافی، مورفولوژی، شیمی و فیزیک سطح ایمپلنت
۱۶. Profilometry چیست؟
پروفیلومتری (Profilometry) به مجموعه روشهای سنجش تغییرات ارتفاعی سطح نسبت به یک خط یا صفحه مرجع اطلاق میشود. این روشها میتوانند به دو خانواده اصلی تقسیم شوند:
استفاده از یک قلم فیزیکی با نوک الماسه بسیار ظریف (Stylus) که روی سطح کشیده شده و ارتعاشات عمودی ناشی از زبری را ثبت میکند.
تابش پرتوهای نوری و لیزری و ثبت بازتاب، تداخل یا فوکوس پرتوها برای بازسازی دیجیتال نقشه سهبعدی ارتفاعات بدون هرگونه لمس فیزیکی سطح.
در ارزیابی سطوح ایمپلنتهای دندانی مدرن، روشهای نوری به دلیل غیرمخرب بودن و قابلیت اسکن مساحتهای سهبعدی رزوهها، به عنوان ستون فقرات اندازهگیریهای کمی شناخته میشوند.
۱۷. Contact Profilometer؛ قابلیتها و محدودیتها
دستگاههای استایلوس تماسی سابقهای بیش از هفت دهه در مهندسی مکانیک دارند و تعاریف اولیه پارامترهای Ra در استاندارد قدیمی ISO 4287 بر مبنای این ابزار شکل گرفته است. با این حال، استفاده از این روش برای ایمپلنتهای رزوهدار با محدودیتهای متدولوژیک سنگینی همراه است:
- اثر شعاع نوک سوزن (Stylus Tip Radius): نوک سوزن الماسه معمولاً دارای شعاع ۲ یا ۵ میکرومتر است. بنابراین سوزن فیزیکی قادر نیست به درون میکروپورها و حفرات اسیداچ با دهانه کوچکتری از شعاع خود نفوذ کند و عمق واقعی درهها را کمتر از واقعیت گزارش میدهد (Mechanical Filtering).
- خطر خراشیدگی و آسیب به لایه اکسید (Surface Scratching): حرکت نوک سخت سوزن تحت نیروی اعمالی میتواند لایه نانومتری اکسید تیتانیوم (TiO2) را خراش دهد و بقایای فلزی ایجاد کند.
- محدودیت دسترسی در درههای رزوهها (Thread Valleys): هندسه صلب بازوی استایلوس اجازه ورود به فضاهای شیبدار بین رزوهها و کف درهها را نمیدهد.
- ماهیت صرفاً تکخطی (1D/2D Line Profile): این ابزار تنها یک مسیر خطی را ثبت میکند و ساختار ناهمسانگرد فضایی سطح را نادیده میگیرد.
۱۸. Optical Profilometry؛ انقلاب روشهای سنجش نوری
پروفیلومتری نوری بدون نیاز به تماس مکانیکی، توپوگرافی سطح را با سرعت بالا و به صورت سهبعدی ثبت میکند. این روشها انرژی نور بازتابیافته از نقاط مختلف نمونه را دریافت کرده و موقعیت فضایی هر نقطه را با دقت در حد میکرومتر و حتی زیر نانومتر محاسبه میکنند. با این حال، دستگاههای نوری نیز بینقص نیستند؛ انعکاسهای نامنظم (Optical Artifacts)، جذب نوری و خطای شیبهای بسیار تند از چالشهای نیازمند کالیبراسیون دقیق هستند.
۱۹. Confocal Laser Scanning Microscopy — CLSM
میکروسکوپ کانفوکال لیزری (CLSM) یکی از دقیقترین و معتبرترین ابزارها در تحقیقات مدرن بیومتریال است. در این روش، یک پینهول (Pinhole) نوری در مسیر پرتو بازتابی تعبیه شده است که تمام نورهای خارج از صفحه کانونی (Out-of-Focus Light) را حذف میکند.
۲۰. White-Light Interferometry (اینترفرومتری نور سفید)
اینترفرومتری نور سفید (WLI یا Coherence Scanning Interferometry) بر پایه پدیده تداخل نوری امواج عمل میکند. پرتو نور سفید به دو بخش تقسیم میشود: یک پرتو به یک آینه مرجع تخت و پرتو دیگر به سطح ایمپلنت تابیده میشود. تداخل این دو پرتو هنگام بازتاب، نوارهای تداخلی (Interference Fringes) ایجاد میکند.
قدرت تفکیک عمودی WLI به طور چشمگیری بالا و در حد زیر ۱ نانومتر (Sub-nanometer) است و ربطی به ضریب بزرگنمایی لنز شیئی ندارد. با این حال، در شیبهای بسیار تند رزوهها و دیوارههای عمیقتر از زاویه پذیرش شیئی (Numerical Aperture)، امکان افت پرتو و تولید نویز اپتیکی وجود دارد.
۲۱. Focus Variation (تغییر کانون)
روش Focus Variation شفافیت و وضوح نوری را در فواصل کانونی گوناگون ارزیابی میکند. لنز شیئی در طول محور Z حرکت کرده و نرمافزار برای هر پیکسل در تصویر، موقعیت عمودی نقطه ماکزیمم کنتراست را محاسبه مینماید. این تکنیک به ویژه برای سطوح با شیبهای نسبتاً تند (High-aspect ratio) و زبریهای متوسط تا خشن (مانند سطوح پلاسمای تیتانیوم TPS یا سندبلاست درشت) عملکرد بسیار مقاومی نسبت به پدیدههای تداخلی دارد.
۲۲. AFM چیست؟ (Atomic Force Microscopy)
میکروسکوپ نیروی اتمی (AFM) عضوی از خانواده میکروسکوپهای پروب روبشی (SPM) است که سنجش توپوگرافی را وارد قلمرو اتمی و نانومتری کرد. در AFM یک تیرک فنری ظریف (Cantilever) که دارای نوک سوزنی فوقالعاده تیز با شعاع نوک زیر ۱۰ نانومتر است، سطح را اسکن میکند.
انحراف کانتیلیور بر اثر نیروهای جاذبه و دافعه بیناتمی (نیروهای واندروالس) با یک پرتو لیزر بازتابیافته روی یک فتودیود چهاربخشی ثبت میشود و جابجاییهای کسری از آنگستروم را به دادههای ارتفاعی تبدیل مینماید.
۲۳. مزیت اصلی AFM در بیومتریال ایمپلنت
AFM دو برتری بینظیر برای ارزیابی علمی سطوح نانومعمارانه ایمپلنت دارد:

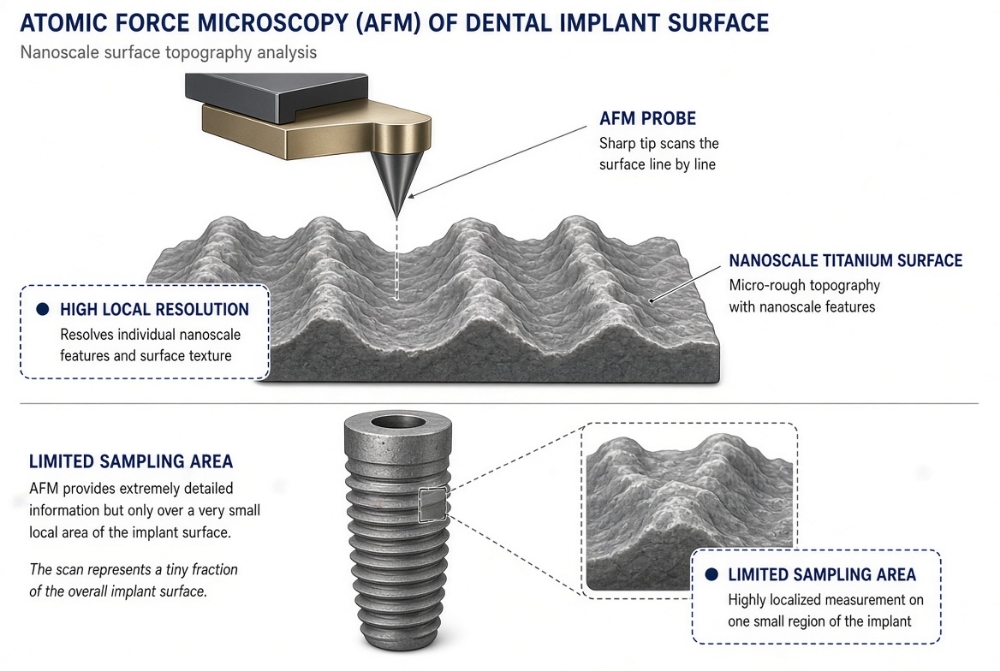

۲۴. محدودیت اصلی AFM؛ تله تعمیمپذیری (The Sampling Paradox)
بزرگترین خطای پژوهشی در استفاده از AFM، تعمیم دادن اسکن یک کادر ۵×۵ میکرومتری به سطح یک ایمپلنت چند صد میلیمتر مربعی است! اگر زبری سطح در مقیاس میکرو خشن باشد (مانند دانههای بلاستینگ عمیق با ارتفاع بیش از ۱۰ میکرومتر)، سوزن AFM دچار خطای پیچش نوک (Tip Convolution) شده یا اصلاً کورس عمودی اسکنر پیزوالکتریک تمام میشود. بنابراین AFM ابزار ارزیابی نانوتوپوگرافی محلی است، نه زبری کلینیکی کل فیکسچر.
۲۵. SEM چیست؟ (Scanning Electron Microscopy)
میکروسکوپ الکترونی روبشی (SEM) شناختهشدهترین و پرکاربردترین ابزار تصویربرداری در متالورژی و ایمپلنتولوژی دندانی است. پرتو متمرکزی از الکترونهای شتابیافته روی سطح ایمپلنت اسکن شده و سیگنالهای ناشی از برخورد الکترونها با ماده (شامل الکترونهای ثانویه SE و الکترونهای پسپراکنده BSE) برای تشکیل تصویر مورد استفاده قرار میگیرند.
۲۶. SEM چه چیزی را بهتر از Profilometry نشان میدهد؟
SEM پادشاه تجسم مورفولوژیک کیفی (Qualitative Visualization) است. این میکروسکوپ عمق میدان (Depth of Field) خارقالعادهای دارد و به پژوهشگر اجازه میدهد:
- توزیع منافذ، حفرات کروی، دهانههای فنجانی اسیداچ و الگوهای لانهزنبوری را با چشمان خود مشاهده کند.
- ریزترکها، لایهلایهشدگی و عیوب ساختاری ناشی از فرآیند ماشینکاری یا پوششدهی را شناسایی نماید.
- ذرات به جا مانده از سندبلاست (مانند دانههای آلومینا Al2O3 یا ذرات تیتانیا TiO2) را به صورت دانههای کنتراستی مشخص ردیابی کند.
۲۷. SEM چه چیزی را نباید به تنهایی ثابت کند؟
هیچ تصویری از SEM به تنهایی نمیتواند ثابت کند که «سطح ایمپلنت دارای فلان میزان زبری زبرتر یا نرمتر است». در یک تصویر SEM، کنتراست ناشی از زاویه پرتو، شدت جریان، نوع آشکارساز و زاویه تیلت نمونه است. دو تصویر SEM از یک فیکسچر واحد با تغییر زاویه پرتو میتوانند بسیار متفاوت به نظر برسند. بنابراین SEM جایگزین اندازهگیریهای مترولوژیک نیست.

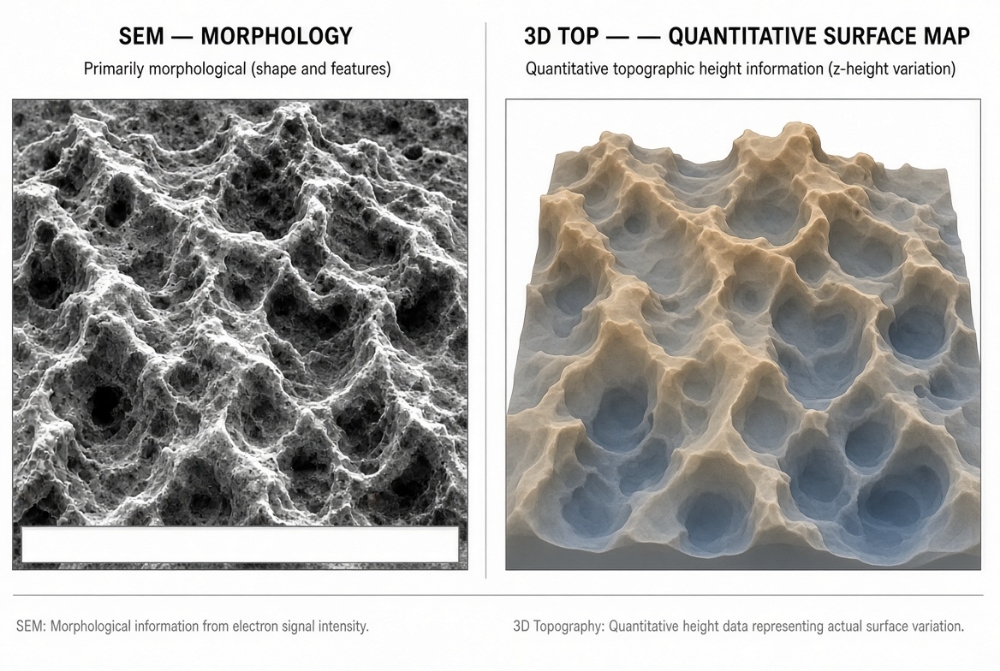

۲۸. SEM و Topography یکی نیستند (توهم سهبعدی تصویر دوبعدی)
یک تصویر متداول SEM یک تصویر دوبعدی بر مبنای شدت روشنایی پیکسلها است، نه یک نقشه ارتفاعی سهبعدی (Height Map). در تصویر SEM ما ماتریس دادههای محور Z بر حسب نانومتر را در دست نداریم. شرکتهای سازنده اغلب از جذابیت بصری تصاویر SEM برای القای «زبری بینظیر» استفاده میکنند؛ اما در دانشنامه دنسیس، اصل این است: SEM برای مورفولوژی کیفی و پروفیلومتری نوری برای توپوگرافی کمی سهبعدی.
شبیهساز چندمقیاسی مترولوژی سطح ایمپلنت (Ra vs Sa Simulator)
با انتخاب نوع تیمار سطح و فیلتر کاتآف نوری، تغییرات پارامترهای دوبعدی پروفایل (Ra) و سهبعدی آرئال (Sa, Sdr) را به همراه هشدارهای متدولوژیک بررسی نمایید:
۲۹. EDS چیست؟ (Energy-Dispersive X-ray Spectroscopy)
طیفسنجی پرتو ایکس با پراکندگی انرژی (EDS یا EDX) یک روش آنالیز عنصری نیمهکمی است که معمولاً به صورت یک آشکارساز جانبی روی دستگاه SEM نصب میشود. برخورد پرتو الکترونی پرانرژی باعث پرش الکترون از لایههای داخلی اتمهای فلزی میشود؛ با سقوط الکترون از لایههای بالاتر، فوتونهای پرتو ایکس با انرژی مشخصه آزاد میشوند که نشاندهنده هویت عنصر مربوطه است.
با EDS میتوان حضور عناصر اصلی آلیاژ (Ti, Al, V یا Zr) و ناخالصیهای با غلظت بالای ۱٪ را با وضوح جانبی میکرونی نقشهبرداری کرد (Elemental Mapping).

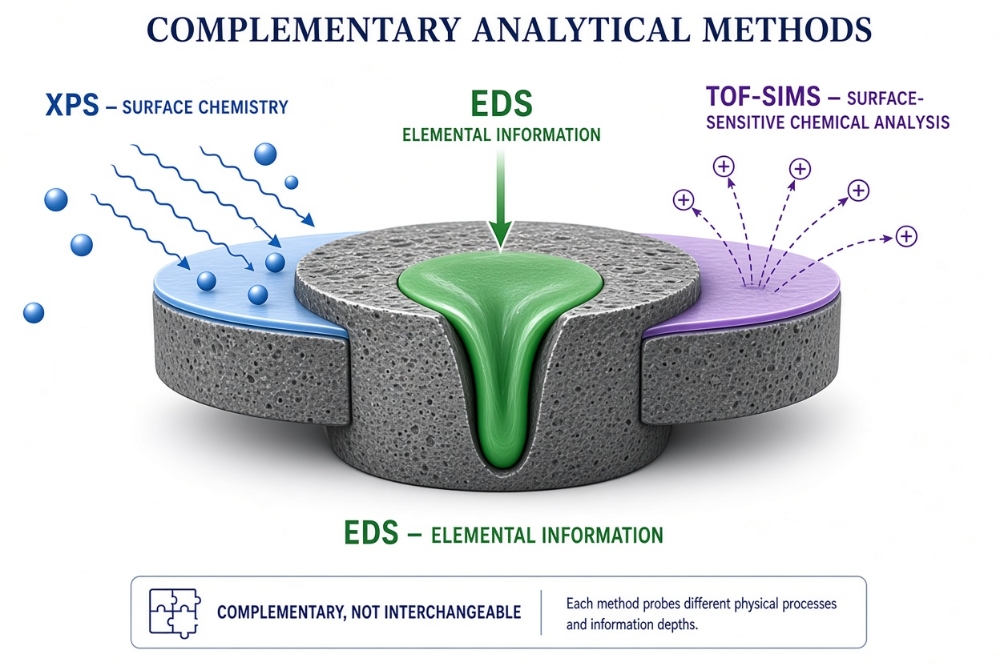

۳۰. EDS در برابر XPS؛ نبرد عمق برهمکنش (Bulk vs. Surface)
یکی از بزرگترین اشتباهات مقالات بیومتریال، اتکا به آنالیز EDS برای بررسی «شیمی سطح ایمپلنت» است! تفاوت فاحش این دو روش در عمق تفکیک است:
سیگنالهای EDS از اعماق توده فلز نشات میگیرند. لایه اکسید سطحی ایمپلنت تنها ۳ تا ۱۰ نانومتر ضخامت دارد، بنابراین سیگنالهای لایه سطحی در میان امواج توده فلز محو میشوند!
XPS فوتوالکترونهایی را ردیابی میکند که از خارجیترین لایه اتمی متصاعد شدهاند؛ یعنی دقیقاً همان مولکولهایی که سلولهای استخوان و پروتئینهای خون با آنها روبرو میشوند!
۳۱. XPS چیست؟ (X-ray Photoelectron Spectroscopy)
طیفسنجی فوتوالکترون پرتو ایکس (XPS که به عنوان ESCA نیز شناخته میشود) استاندارد طلایی شیمی سطح در مهندسی مواد و بیومتریال است. در این روش پرتو اشعه ایکس تکرنگ (مانند Al Kα) به نمونه تابیده شده و انرژی جنبشی فوتوالکترونهای پرتابشده توسط تحلیلگر انرژی الکترون اندازهگیری میشود.
با کسر انرژی جنبشی از انرژی پرتو ایکس ورودی، انرژی پیوند (Binding Energy) دقیق الکترونها محاسبه میگردد که مانند اثر انگشت، نه تنها نوع عنصر بلکه وضعیت پیوند شیمیایی و درجه اکسیداسیون آن را تعیین میکند.
۳۲. چرا XPS برای ارزیابی ایمپلنت تیتانیومی حیاتی است؟

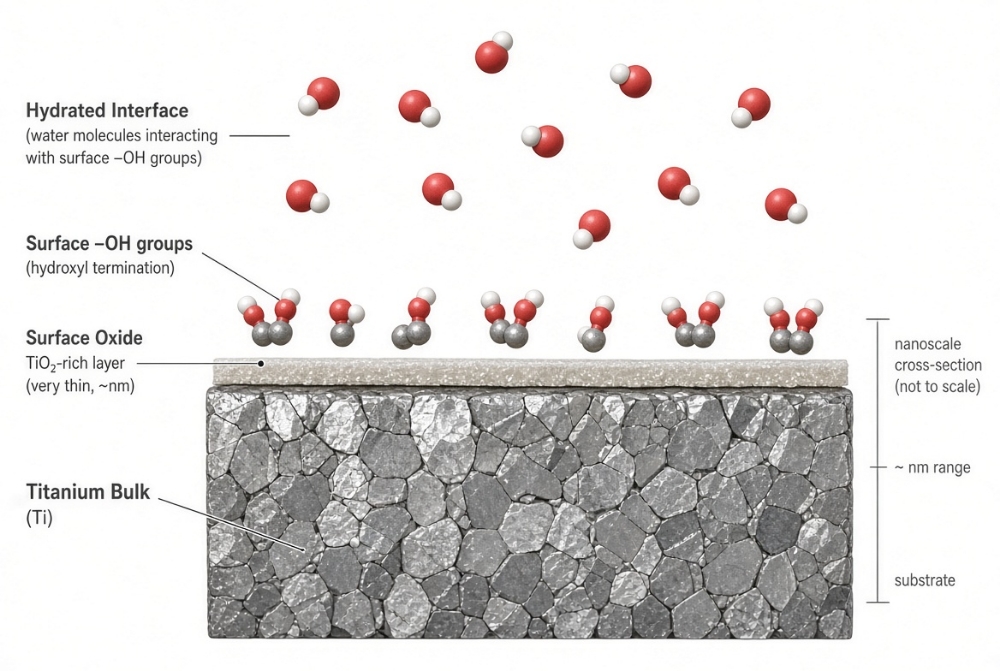

تیتانیوم در تماس با اتمسفر هوا بلافاصله لایه اکسید دیاکسید تیتانیوم (TiO2) تشکیل میدهد. با استفاده از پیک با تفکیک بالای Ti 2p در XPS، میتوان تفکیک داد که آیا اکسید تشکیلشده به طور خالص TiO2 چهارظرفیتی (Ti4+) پایدار است یا حاوی اکسیدهای ناپایدار دوظرفیتی و سهظرفیتی (TiO و Ti2O3).
علاوه بر این، پیک C 1s کربن در XPS میزان دقیق آلودگی هیدروکربنی اتمسفر را که عامل کهنگی بیولوژیکی (Biological Aging) و افت هیدروفیلیسیته است، با دقت دهم درصد اتمی افشا میکند.
۳۳. XPS چه محدودیتهایی دارد؟
XPS نیازمند سیستمهای خلاء فوقبالا (Ultra-High Vacuum کمتر از 10^-9 میلیبار) است و فرآیند آمادهسازی طولانی و پرهزینهای دارد. علاوه بر این، در حین انتقال فیکسچر از بستهبندی به محفظه خلاء، حتی چند ثانیه قرارگیری در معرض هوای آزمایشگاه میتواند کربنهای محیطی را جذب سطح کند. بنابراین تفسیر نتایج XPS نیازمند تخصص عمیق در شیمی سطوح و پروتکلهای بستهبندی در گاز آرگون است.
۳۴. TOF-SIMS چیست؟ (طیفسنجی جرمی یون ثانویه زمان پرواز)
تکنیک TOF-SIMS (Time-of-Flight Secondary Ion Mass Spectrometry) حساسترین روش آنالیز شیمیایی سطح است که با بمباران سطح توسط یونهای اولیه پرانرژی (مانند Bismuth)، یونهای ثانویه و قطعات مولکولی را از بالاترین لایه تکاتمی (عمق ۱ تا ۲ نانومتر) جدا کرده و بر مبنای زمان پرواز، جرم مولکولی آنها را با دقت قطعات بر میلیون (ppm) میسنجد. این روش برای شناسایی کوچکترین بقایای شویندههای صنعتی، سیلیکونهای بستهبندی و پلیمرهای ناخواسته به کار میرود.
۳۵. FTIR و Raman چه کاربردی در آنالیز سطح ایمپلنت دارند؟
طیفسنجی مادون قرمز تبدیل فوریه (FTIR) و طیفسنجی رامان (Raman Spectroscopy) ابزارهای تکمیلی بر پایه ارتعاشات مولکولی هستند:
- تشخیص فاز کریستالی اکسید تیتانیوم (Raman): اکسید تیتانیوم میتواند به صورت فاز آمورف، آناتاز (Anatase) یا روتیل (Rutile) باشد. مطالعات نشان دادهاند فاز آناتاز آبدوستی و فعالیت زیستی بالاتری در مقایسه با فاز روتیل ایجاد میکند که طیفسنجی رامان به وضوح قلههای مشخصه آناتاز در امواج ۱۴۴، ۳۹۹ و ۶۳۹ سانتیمتر معکوس را تفکیک مینماید.
- پوششهای کلسیم فسفات و بیوپلیمرها (FTIR): در ایمپلنتهای دارای پوششهای هیدروکسیآپاتیت، پپتیدها یا فاکتورهای رشد، FTIR اتصالات گروه فسفات (PO4^3-) و آمیدهای پروتئینی را بدون تخریب بافت مورد ارزیابی قرار میدهد.
فیزیکوشیمی سطح، استانداردهای بینالمللی، فیلترینگ و پروتکل نمونهبرداری
۳۶. Contact Angle چیست؟ (زاویه تماس قطره)
زاویه تماس (Contact Angle یا CA) متداولترین شاخص آزمایشگاهی جهت ارزیابی ترشوندگی (Wettability) سطح ایمپلنت است. در روش مرسوم قطره بیحرکت (Sessile Drop Method)، یک قطره مایع با حجم کنترلشده (معمولاً ۱ تا ۳ میکرولیتر آب مقطر دوبار تقطیر شده) روی سطح افقی ایمپلنت قرار داده شده و زاویه مماس بین خط تقاطع فاز جامد-مایع با فاز مایع-گاز توسط گونیومتر نوری اندازهگیری میشود.
۳۷. چرا Contact Angle به تنهایی Surface Energy را اندازه نمیگیرد؟
یک عدد منفرد زاویه تماس آب، صرفاً برهمکنش قطبی آب با سطح را در آن شرایط آزمایشگاهی خاص نشان میدهد، نه انرژی آزاد کل سطح (Total Surface Free Energy). برای محاسبه انرژی آزاد سطح باید از حداقل دو یا سه مایع آزمون با مولفههای قطبی و غیرقطبی مشخص (مانند آب، دییدومتان و فرمامید) و بر اساس مدلهای ترمودینامیکی (مانند روش Owens-Wendt-Rabel-Kaelble یا OWRK) استفاده شود تا مولفههای قطبی (Polar) و دیسپرسیو (Dispersive) تفکیک گردند.
۳۸. چرا Roughness بر Contact Angle اثر میگذارد؟ (مدل ونزل و کسی-باکستر)
ترشوندگی تنها تابع شیمی اتمی سطح نیست؛ زبری فیزیکی سطح رفتار مایع را به شدت تشدید یا منحرف میکند:
مایع تمام درهها و منافذ زبری را پر میکند. اگر سطح ذاتاً هیدروفیل باشد (زاویه کمتر از ۹۰)، افزایش زبری زاویه تماس را کمتر کرده و ترپذیری را تشدید مینماید.
مایع نمیتواند به عمق حفرات باریک نفوذ کند و روی بالشتکی از هوای محبوس مینشیند. این پدیده زاویه تماس ظاهری را به شدت بالا برده و سطح را هیدروفوب جلوه میدهد!
۳۹. چه متغیرهایی Contact Angle را تحت تاثیر قرار میدهند؟
حجم قطره (Drop Volume)، سرعت فرود قطره، زمان تماس قبل از عکسبرداری (تبخیر یا نفوذ در کسری از ثانیه)، دمای محیط، رطوبت نسبی، نحوه شستشوی قبلی نمونه با الکل و جذب سریع هیدروکربنهای معلق در هوای اتاق آزمایشگاه همگی میتوانند زاویه تماس را تا ۲۰ الی ۳۰ درجه جابجا کنند.
۴۰. آیا Contact Angle بین دو مقاله مختلف قابل مقایسه است؟
تنها در صورتی مقایسه معتبر است که پروتکل آزمایشگاهی، خلوص مایع، نوع زاویه (Static در برابر Advancing/Receding Dynamic)، زمان اندازهگیری و شرایط فیکسچر (دیسک تخت در برابر فیکسچر استوانهای رزوهدار) کاملاً یکسان باشند. درج صرف یک عدد ۲۰ درجه در کاتالوگ تجاری بدون ذکر متدولوژی، فاقد ارزش استنادی است.
۴۱. Surface Energy چیست؟
انرژی آزاد سطح حاصل پیوندهای اتمی و مولکولی ناقص در بالاترین لایه ماده است. انرژی سطحی بالا تمایل سطح به جذب مایعات، یونهای کلسیم و فسفات و پروتئینهای خونی (فیبرونکتین، ویترونکتین) را افزایش میدهد؛ با این حال نباید آن را یک امتیاز قطعی برای موفقیت بالینی پنداشت، زیرا این انرژی بالا همزمان میتواند چسبندگی بیوفیلم میکروبی را نیز تسهیل نماید.

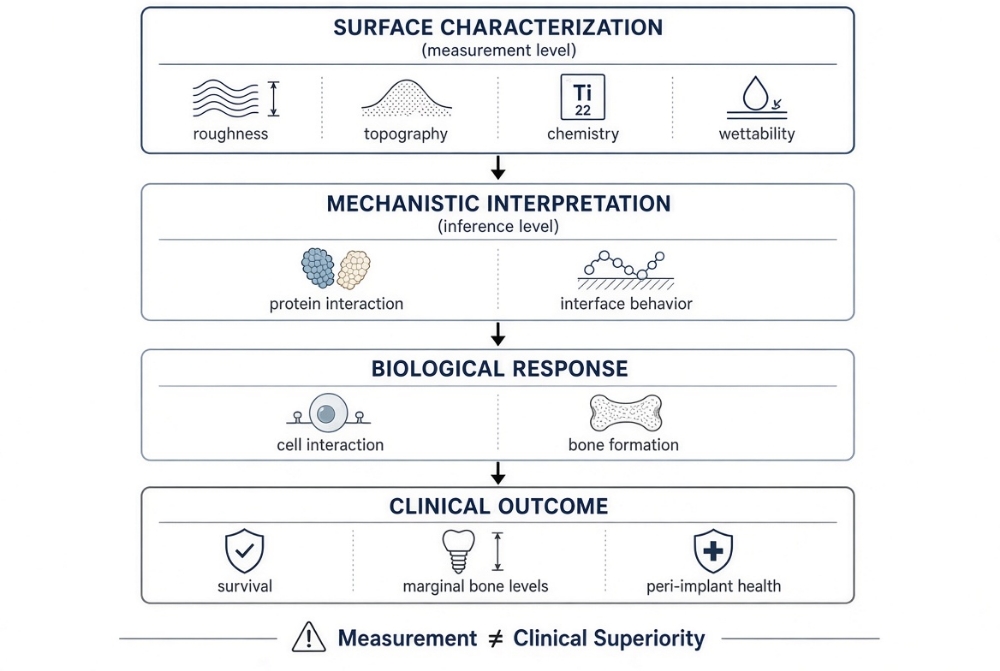

۴۲. لزوم تفکیک Surface Chemistry از Surface Topography
اگر یک ایمپلنت رفتاری فوقالعاده در جذب استئوبلاستها نشان میدهد، باید با متدهای مستقل مشخص شود که این مزیت ناشی از مورفولوژی حفرات میکرو و نانو (Topography) بوده یا خلوص لایه اکسید و پیوندهای شیمیایی فعال (Chemistry). در غیر این صورت هرگونه تعمیم علمی دچار مخدوششدگی فاحش (Confounding) خواهد بود.
۴۳. Filtering چیست و چرا قلب تپنده مترولوژی سطح است؟
پروفایل خام استخراجشده از سطح یک ایمپلنت رزوهدار حاوی سه لایه طولموج کاملاً مجزاست:
بدون اعمال فیلتر کاتآف گاوسی (Gaussian Cutoff Filter)، انحنای فیکسچر به عنوان زبری محاسبه شده و پارامتر Ra به جای ۱.۵ میکرومتر، ناگهان عدد غیرواقعی ۵۰ میکرومتر را نشان خواهد داد!
۴۴. چرا ISO 4287 منسوخ شده و نباید به عنوان استاندارد جاری معرفی شود؟
استاندارد کلاسیک ISO 4287:1997 که به مدت بیست و پنج سال مرجع اصلی تعریف پارامترهای Ra و Rz بود، توسط سازمان بینالمللی استانداردسازی به طور رسمی منسوخ (Withdrawn) اعلام شده است.
۴۵. ISO 25178؛ مرجع قطعی مترولوژی سهبعدی سطوح (Areal Texture)
خانواده استانداردهای ISO 25178 نخستین چارچوب بینالمللی یکپارچه برای تعریف و اندازهگیری بافت سهبعدی سطوح (Areal Surface Texture) است. بخش ISO 25178-600:2019 ویژگیهای مترولوژیک ابزارهای توپوگرافی آرئال (CLSM، اینترفرومتری و فوکوس ورییشن) را تعریف میکند. در ایمپلنتولوژی مدرن، هرگونه گزارش زبری بدون انطباق با ISO 25178 فاقد اعتبار علمی ژورنالی است.
۴۶. چرا ذکر صرف «نام دستگاه» هرگز کافی نیست؟
اگر دو مقاله بنویسند «ما از کانفوکال میکروسکوپ الیمپوس استفاده کردیم»، نتایج آنها میتواند ۵۰٪ با هم اختلاف داشته باشد! آنچه تعیینکننده است متغیرهای اجرایی است: بزرگنمایی و گشودگی عددی لنز شیئی (NA)، گام حرکت عمودی (Z-step)، ابعاد کادر اسکن، فیلتر گاوسی انتخابی و الگوریتم حذف نقاط تاریک (Drop-out interpolation).

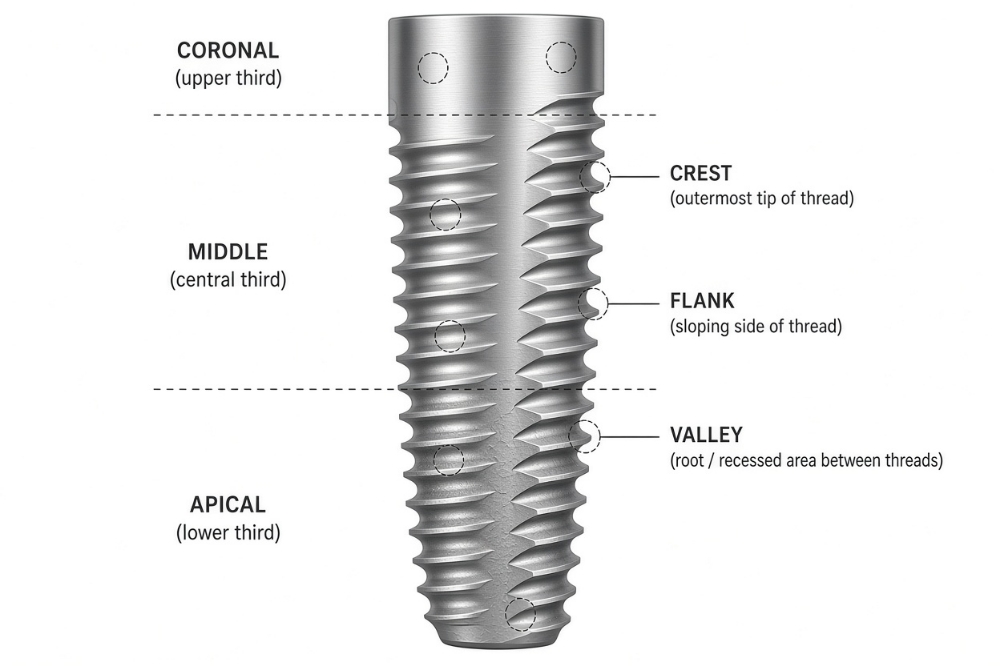

۴۷. استراتژی نمونهبرداری (Sampling Protocol) در فیکسچرهای دندانی
طبق راهنمای گلد استاندارد وننبرگ و البراکتسون (Wennerberg & Albrektsson, 2000)، حداقل شرایط نمونهبرداری معتبر برای یک سیستم ایمپلنت به شرح زیر است:
- سنجش حداقل ۳ فیکسچر مستقل از بچهای تولیدی مختلف (نه یک فیکسچر دستچین شده).
- اندازهگیری در حداقل ۳ موقعیت طولی: ناحیه کرونال (یقه)، بدنه میانی و ناحیه اپیکال.
- اندازهگیری تفکیکشده در سه ساختار رزوهای: قله رزوه (Crest)، دیواره شیبدار (Flank) و کف دره (Valley) در هر رزوه.
۴۸. حداقل استانداردهای گزارشدهی یک مطالعه سطح (Minimum Reporting Standards)
یک مقاله یا کاتالوگ معتبر بیومتریال موظف است جدول مشخصات متدولوژی را شامل ۷ ستون الزامی منتشر کند:
| شاخص الزامی | محتوای استاندارد گزارش |
|---|---|
| مشخصات نمونه | گرید تیتانیوم، شماره لات تولید، تعداد ایمپلنتها (n ≥ 3) |
| موقعیت اندازهگیری | تفکیک قله، دیواره و کف دره در رزوههای میانی |
| تجهیزات و اپتیک | نوع دستگاه، بزرگنمایی، گشودگی عددی (NA) و وضوح جانبی |
| فیلترهای پردازش | فیلتر گاوسی، طولموج کاتآف λc و λs بر اساس ISO 25178 |
| پارامترهای گزارششده | گزارش توأم پارامتر ارتفاعی (Sa/Sq)، فضایی (Sal/Str) و ترکیبی (Sdr) |
۴۹. چرا «High Resolution» همیشه بهتر نیست؟ (Resolution vs. Representativeness)
رزولوشن بینهایت در یک مساحت فوقالعاده کوچک، نماینده کلینیکی ایمپلنت نیست! اگر با تفکیک اتمی تنها یک کادر چند میکرومتری را ببینیم، ناهمگونیهای ماکروسکوپیک، آلودگیهای موضعی و تفاوتهای فاحش بین قله و دره رزوهها پنهان میمانند. مترولوژی موفق یعنی برقراری تعادل هوشمندانه میان قدرت تفکیک نانومتری و مساحت معنادار نمونهبرداری.

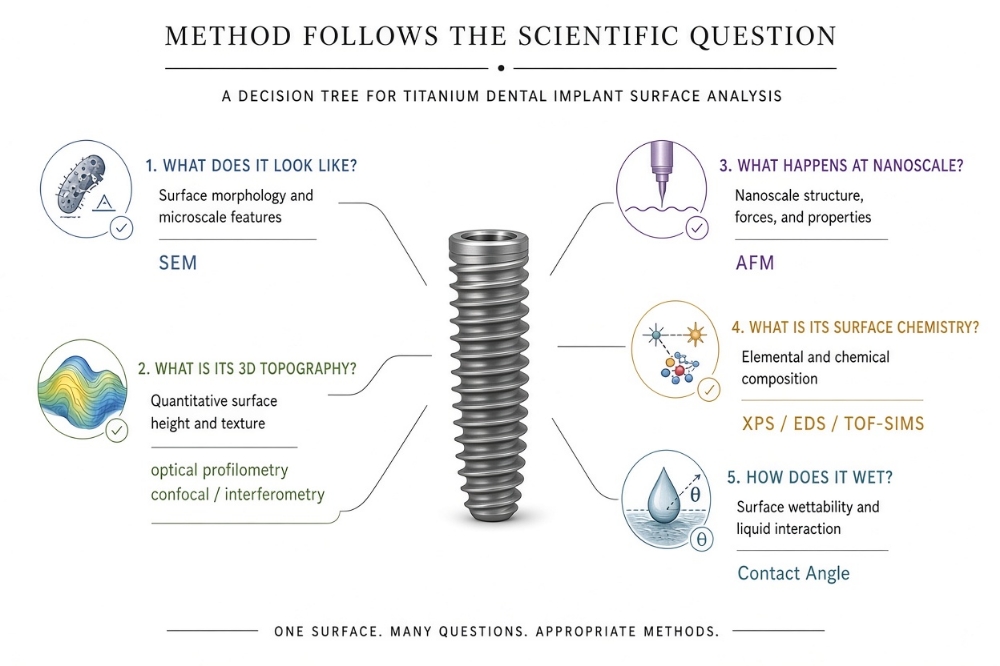

۵۰. بهترین روش آنالیز سطح چیست؟ (Method Follows the Scientific Question)
هیچ دستگاه جادویی یگانهای وجود ندارد که تمام ابعاد سطح را اندازهگیری کند! قانون طلایی متدولوژی دنسیس این است: ابزار سنجش بر مبنای پرسش علمیانتخاب میشود:
ماتریس تصمیمگیری و انتخابگر ابزار آنالیز سطح ایمپلنت
پرسش پژوهشی یا بالینی مد نظر خود را انتخاب فرمایید تا ابزار استاندارد بینالمللی، نقاط قوت، محدودیتهای ذاتی و پروتکل پیشنهادی دنسیس نمایان گردد:
میکروسکوپ الکترونی روبشی (SEM) + آشکارساز الکترون ثانویه

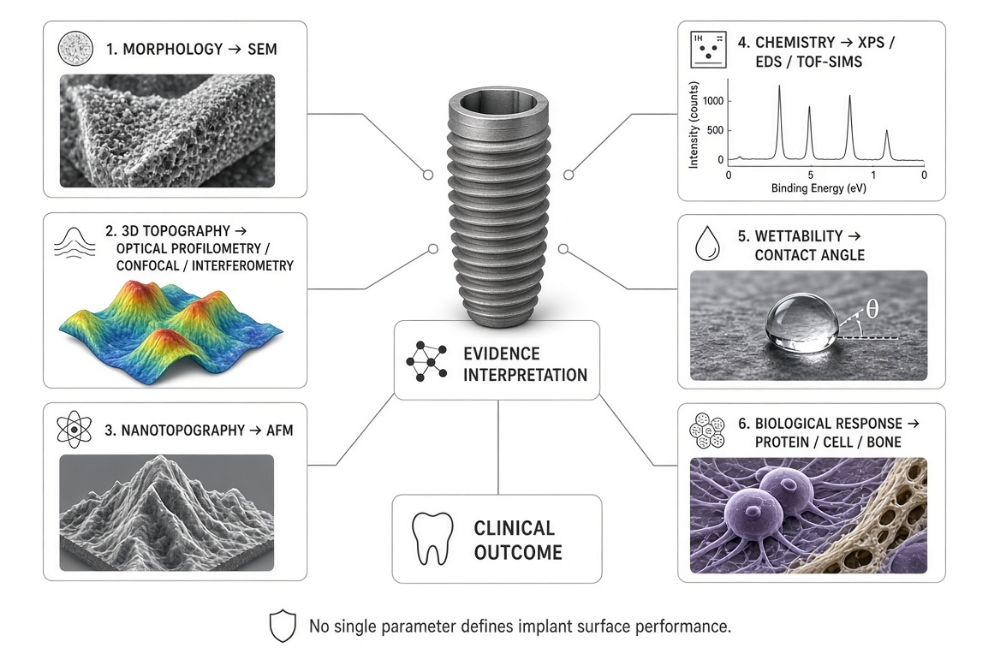

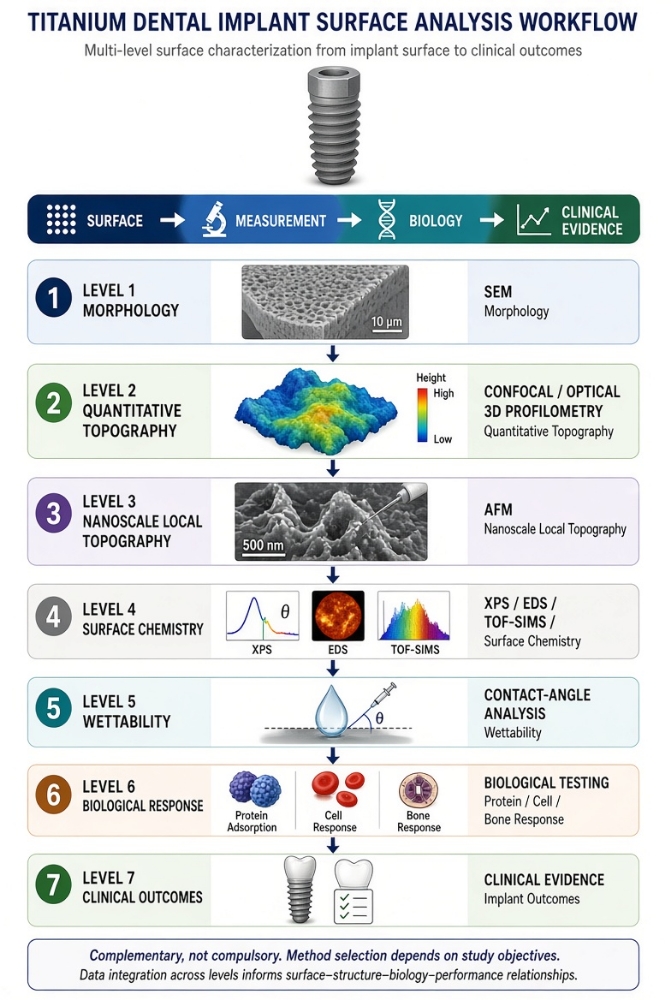

۵۱. اطلس جامع چندلایه سطح ایمپلنت (The Multi-Layer Surface Atlas)
در دانشنامه تخصصی دنسیس، شناخت کامل یک سطح ایمپلنت مستلزم عبور از یک پشته ۷ لایه سیستماتیک است:

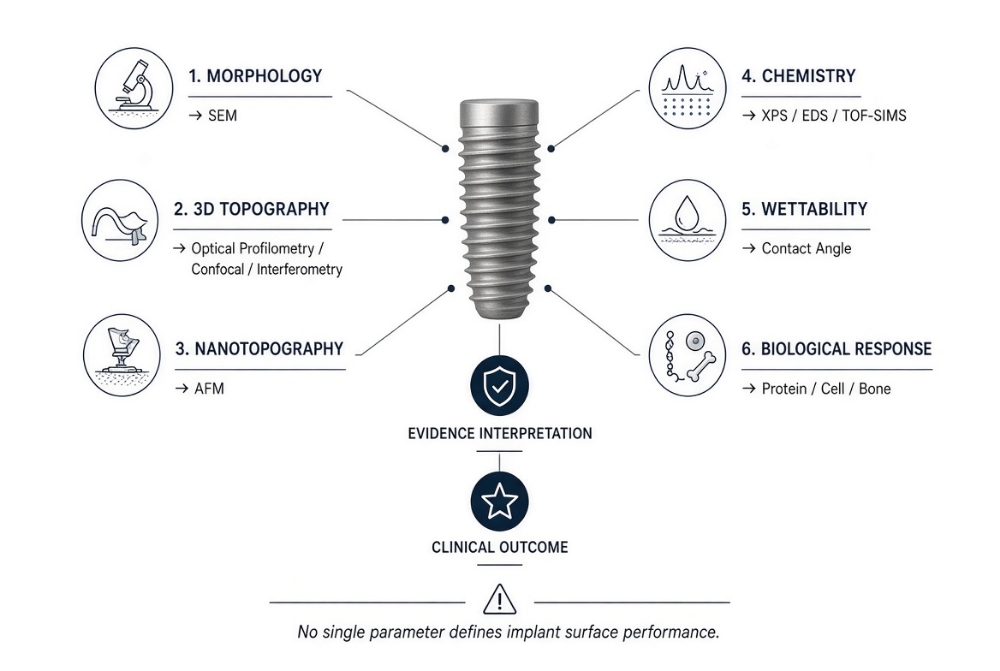

۵۲. چرا SEM + AFM + Profilometry مکمل یکدیگرند؟
SEM ظاهر بصری حفرات را به ما نشان میدهد اما ارتفاع آنها را نمیداند. پروفیلومتری نوری ارتفاعات را در گستره وسیع فیکسچر اندازه میگیرد اما نانوندولهای زیر ۵۰ نانومتر را تفکیک نمیکند. AFM جزئیات نانومتری را آشکار میسازد اما اسکن آن به ۵ میکرومتر محدود است. ترکیب همزمان این سه روش، تصویری کامل و بدون نقطه کور از زبری ایمپلنت فراهم میسازد.
۵۳. چرا XPS + EDS مکمل یکدیگرند؟
EDS خلوص آلیاژ تیتانیوم تودهای (Bulk Metal) را در عمق چند میکرون تایید میکند تا از عدم وجود فازهای سمی اطمینان حاصل شود؛ در حالی که XPS لایه نانومتری اکسید خارجیترین سطح تماسی با خون را بازرسی مینماید. تطابق این دو آزمون، اعتبار متالورژیک و بیوشیمیایی فیکسچر را تضمین میکند.
۵۴. Surface Characterization پس از کاشت ایمپلنت (In Vivo Changes)
سطح کارخانهای نو (As-manufactured) هرگز دقیقاً همان سطحی نیست که استخوان در هفتههای ترمیم با آن تعامل دارد! در جریان جراحی، اصطکاک شدید رزوهها با دیواره کورتیکال استئوتومی میتواند قلههای زبری را مسطح کند (Plastic Deformation) و برادههای میکرونی یا ذرات اکسید را در استخوان آزاد سازد (تریبولوژی ایمپلنت).
۵۵. تشکیل لایه Biological Conditioning Layer در ثانیههای اول
در کسری از ثانیه پس از ورود فیکسچر به بستر استخوانی، مولکولهای آب، یونهای هیدروکسید، کلسیم، آلبومین و فیبرینوژن یک لایه پروتئینی بینابینی (Conditioning Layer) روی تیتانیوم تشکیل میدهند (Vroman Effect). سلول استئوبلاست هرگز مستقیماً با فلز تیتانیوم تماس پیدا نمیکند، بلکه با این لایه پوشش پروتئینی اصلاحشده تعامل دارد.
۵۶. چرا Contamination یک مبحث بنیادین در Characterization است؟
حتی اگر یک فیکسچر در خط تولید دارای زاویه تماس صفر و سوپرهیدروفیلیسیته باشد، نگهداری چند ماهه در بسته مقوایی یا پلاستیکی معمولی به دلیل متصاعد شدن گازهای آلی و جذب هیدروکربنهای هوا (Carbon Contamination)، انرژی سطحی آن را کاهش داده و سطح را هیدروفوب میکند. بنابراین آنالیز سطح باید بر روی فیکسچر نهایی خارجشده از بستهبندی تجاری و با زمانبندی دقیق انجام شود.
نقد ادعاهای تجاری، ادغام دادهها (Data Fusion) و خطاهای رایج تفسیری
۵۷. Surface Characterization ≠ Biological Validation
این اصل مرز میان فیزیک ماده و فیزیولوژی زنده است: اگر فیکسچری در آزمایشگاه دارای Sa بالاتر، زاویه تماس کمتر و نانوساختارهای متعدد باشد، این دادهها صرفاً اثبات میکنند که «خواص فیزیکوشیمیایی سطح متمایز است»، اما هرگز به خودی خود اثبات نمیکنند که «این سطح در بدن انسان استئواینتگریشن سریعتر یا محکمتری ایجاد میکند». اعتبارسنجی بیولوژیک نیازمند کشت سلولی، هیستولوژی حیوانی و مطالعات بالینی مستقل است.
۵۸. Surface Characterization ≠ Clinical Superiority
حتی اگر سطح ایمپلنت در مدلهای حیوانی درصد تماس استخوان با ایمپلنت (BIC) بالاتری نشان دهد، نمیتوان نتیجه گرفت که بقای بالینی (Implant Survival) آن در انسان بالاتر از سایر سیستمهاست. در مطالعات انسانی متغیرهای قدرتمندی همچون کیفیت استخوان بیمار، تکنیک جراحی، طراحی پروتز، بهداشت دهان و کنترل بیماریهای زمینهای دخیل هستند که برتری فیزیکی یک سطح را در یک پیامد چندعاملی پیچیده ذوب میکنند.
۵۹. چکلیست ۱۵ سواله نقد مقالات Surface Characterization
هنگام مطالعه هر مقاله دانشگاهی پیرامون مشخصات سطح ایمپلنت، پاسخ این ۱۵ پرسش را ارزیابی نمایید:
۶۰. رمزگشایی ادعاهای کاتالوگهای تجاری شرکتهای ایمپلنت
وقتی در بروشورهای تبلیغاتی با جملات پر زرق و برق مواجه میشوید، این پرسشهای رادیکال را مطرح کنید:
💬 ادعا: «سطح ایمپلنت ما دارای زبری اپتیمال (Optimal Roughness) است!»
❓ پاسخ علمی: اپتیمال بر مبنای کدام پارامتر؟ Sa یا Ra؟ با کدام فیلتر کاتآف و در کدام ناحیه رزوه؟
💬 ادعا: «سطح فوقالعاده آبدوست و سوپرهیدروفیلیک!»
❓ پاسخ علمی: زاویه تماس با چه مایعی، در چه زمانی پس از خروج از بسته و تحت چه اتمسفری اندازهگیری شده است؟
💬 ادعا: «مهندسی نانوساختار بینظیر!»
❓ پاسخ علمی: نانوساختار با چه روشی (AFM یا صرفاً تصویر پرکنتراست SEM) اثبات شده و چگالی عددی ندولها در میکرومتر مربع چقدر است؟
۶۱. آیا یک اسکن منفرد میتواند نماینده کل ایمپلنت باشد؟
قطعاً خیر. تغییرات سرعت خطی دیسکهای سندبلاست، زاویه پاشش ذرات نسبت به شیب رزوهها و تخلیه اسید در فرآیند شستشو باعث میشود کف دره رزوهها همواره زبری و مورفولوژی متفاوتی نسبت به قله رزوهها داشته باشد. ارائه یک کادر اسکن بدون ذکر موقعیت دقیق، خطای بزرگ تعمیم است.
۶۲. چرا مقایسه مستقیم برند با برند (Manufacturer Comparison) دشوار است؟
وقتی دو ایمپلنت از دو برند تجاری مقایسه میشوند، معمولاً گرید آلیاژ (Ti Grade 4 در برابر Ti-6Al-4V Grade 5 یا Ti-Zr)، هندسه رزوهها، عمق اسیداچ، نوع مدیای سندبلاست و روش بستهبندی همگی همزمان با هم تفاوت دارند. نسبت دادن هرگونه اختلاف کلینیکی صرفاً به «نوع سطح»، از نظر متدولوژی مخدوش و غیرعلمی است.
۶۳. استانداردسازی؛ قلب تپنده مترولوژی در دنسیس
تنها راه دستیابی به دادههای قابل مقایسه در مهندسی پزشکی، پیادهسازی پروتکلهای استاندارد ISO 25178 است: پرسش معین ← ابزار نوری استاندارد ← نمونهبرداری ۹ نقطهای ← فیلتر گاوسی معین ← استخراج توأم پارامترهای Sa, Sdr, Ssk.
۶۴. دستهبندی تاریخی زبری سطح (Albrektsson & Wennerberg)
در سال ۲۰۰۴، البراکتسون و وننبرگ بر مبنای پارامتر زبری آرئال Sa سطوح ایمپلنت را به چهار رده تقسیمبندی کردند:
۶۵. آیا محدوده «Sa = 1–2 µm» یک قانون ابدی و جهانی است؟
خیر. اگرچه اکثر فیکسچرهای موفق مدرن در این بازه قرار دارند، اما این عدد یک قانون بیولوژیک عام نیست. رفتار استخوان همزمان به شکل هندسی حفرات (Isotropic vs. Anisotropic)، نسبت افزایش مساحت سطحی (Sdr)، بار الکتریکی سطح، ضخامت لایه اکسید و ترشوندگی بستگی دارد. دو سطح با Sa یکسان ۱.۵ میکرومتر میتوانند پاسخ زیستی متفاوتی ایجاد کنند.
۶۶. آیا میان SEM، AFM و Profilometry ابزار برندهای وجود دارد؟
خیر. رقابت دادن این ابزارها مانند مقایسه رادیوگرافی پانورامیک، CBCT و امآرآی است! هر کدام برای پاسخ به یک سوال کلینیکی خاص طراحی شدهاند. محققان برجسته دنیا هرگز این ابزارها را رقیب هم نمیدانند، بلکه از ادغام دادههای آنها بهره میبرند.
۶۷. پشته اندازهگیری پیشنهادی دنسیس برای پژوهشهای سطح ایمپلنت
یک مطالعه پژوهشی گرید A باید از این توالی ۶ مرحلهای پیروی کند: ۱. بررسی ماکروژئومتری ← ۲. مورفولوژی SEM با تفکیک SE و BSE ← ۳. توپوگرافی سهبعدی نوری بر اساس ISO 25178 ← ۴. نانوتوپوگرافی محلی با AFM ← ۵. شیمیلایه اکسید و پیوندهای Ti 2p و C 1s با XPS ← ۶. زاویه تماس دینامیک با روش Sessile Drop.
۶۸. ادغام دادهها (Data Fusion)؛ گام نهایی درک علمی
هنر دانشمند بیومتریال در اتصال این یافتههاست: وقتی SEM وجود حفرات فنجانی را نشان میدهد، CLSM عمق ۲ میکرومتری آنها را اندازه میگیرد، AFM ندولهای نانویی لبهها را آشکار میسازد و XPS تایید میکند که لایه اکسید عاری از کربنهای فرار است، میتوان با اطمینان بالا فرضیه شتابگیری استئواینتگراسیون را تدوین نمود.
۶۹. تله ذهنی: «تصویر زیبا مساوی با داده علمی نیست!»
رنگآمیزیهای کاذب تصاویر میکروسکوپی (False-color SEM) در کاتالوگها با هدف ایجاد جذابیت بصری طراحی میشوند. یک تصویر خیرهکننده بدون مقیاسنما، بدون شرایط پرتو و بدون دادههای آماری، صرفاً یک اثر گرافیکی تبلیغاتی است، نه سند بیومواد.
۷۰. خطای فاحش: نادیده گرفتن مقیاسنما (Scale Bar)
بدون خطکش مقیاسنما (Scale Bar)، تشخیص این که یک حفره ابعاد ۲۰۰ میکرومتر (حفره ماکرو)، ۱۰ میکرومتر (حفره لانهگزینی استئوبلاست) یا ۵۰ نانومتر دارد غیرممکن است. همواره اولین نگاه شما در هر تصویر علمی باید به خطکش مقیاسنما باشد.
۷۱. منشور اخلاق تولید تصاویر علمی هوش مصنوعی در دنسیس
در تولید تصاویر مفهومی با مدلهای هوش مصنوعی (مانند Grok)، دنسیس چارچوب اخلاقی سختگیرانهای اعمال میکند: خلق گرافیکهای شماتیک مفهومی و تفکیک لایهها کاملاً مجاز است؛ اما جعل دادههای عددی، رسم مقیاسنماهای دروغین با اعداد مندرآوردی و ادعای برتری برای یک برند خاص اکیداً ممنوع است.
۷۲. الگوریتم ۱۱ مرحلهای دنسیس برای تحلیل جامع سطح ایمپلنت
این فلوچارت اجرایی راهنمای قطعی کلینیسینها و پژوهشگران است: ۱. تعریف دقیق پرسش علمی ← ۲. انتخاب ابزار فیزیکی منطبق ← ۳. تدوین نقشه نمونهبرداری ← ۴. بررسی فیکسچرهای متعدد ← ۵. اسکن نقاط کرونال، میانی، اپیکال ← ۶. اعمال فیلتر گاوسی استاندارد ← ۷. گزارش پارامترهای سهگانه Sa, Sdr, Ssk ← ۸. آزمون شیمیایی XPS ← ۹. آزمون ترشوندگی زاویه تماس ← ۱۰. بررسی شواهد هیستومورفومتری ← ۱۱. تفکیک مکانیسم بیولوژیک از پیامد بقای بالینی.
۷۳. مطالعه موردی اول: مقایسه دو سطح با زبری متفاوت
اگر ایمپلنت A دارای Sa = 1.8 µm و ایمپلنت B دارای Sa = 0.8 µm باشد، نمیتوان ایمپلنت A را ذاتاً برتر دانست. در استخوان متراکم کورتیکال (D1)، زبری ملایم ۰.۸ میکرومتر میتواند اصطکاک را تعدیل کرده و سایش را کاهش دهد؛ در حالی که در استخوان اسفنجی (D4)، زبری ۱.۸ میکرومتر برای نگهداری لخته اولیه ضروریتر است.
۷۴. مطالعه موردی دوم: دو سطح با Sa کاملاً یکسان اما رفتار متضاد
دو ایمپلنت هر دو دارای Sa = 1.5 µm هستند. اما فیکسچر اول دارای قلههای تیز و شیارهای عمیق سندبلاست است (Ssk مثبت و Sdr = 80%)، در حالی که فیکسچر دوم دارای دهانههای اسیداچ همگن و مقعر است (Ssk منفی و Sdr = 40%). فیکسچر اول حین چرخش استئوتومی دچار تغییر شکل پلاستیک و سایش نوک قلهها میشود، در حالی که فیکسچر دوم ساختار خود را حفظ مینماید.
۷۵. مطالعه موردی سوم: زاویه تماس متفاوت در دو سطح هممورفولوژی
دو فیکسچر دارای الگو و زبری کاملاً همسان SLA هستند. فیکسچر A که در محلول سالین ایزوتونیک و محیط گاز خنثی نگهداری شده زاویه تماس نزدیک به صفر درجه نشان میدهد، در حالی که فیکسچر B پس از ۶ ماه نگهداری در بستهبندی معمولی زاویه تماس ۸۵ درجه دارد. آنالیز XPS نشان میدهد فیکسچر B دارای ۳۵ درصد اتمیلایه هیدروکربن ناشی از جذب گازهای محیطی است که خیسشوندگی را مسدود کرده است.
۷۶. مطالعه موردی چهارم: تصاویر SEM متفاوت ناشی از متغیرهای دستگاهی
یک فیکسچر واحد با دو ولتاژ شتابدهنده پرتو الکترونی (5 kV در برابر 20 kV) تصویربرداری شده است. در ولتاژ ۵ کیلوولت نانوتوپوگرافی بسیار ظریف لایه سطحی با کنتراست بالا ثبت شده و سطح بسیار زبر به نظر میرسد؛ اما در ولتاژ ۲۰ کیلوولت پرتو به عمق فلز نفوذ کرده و حفرات سطحی محو به نظر میآیند. این مورد اثبات میکند که مقایسه SEM میان دو برند بدون یکسانسازی دقیق ولتاژ پرتو، فاصله کانونی و زاویه نمونه نامعتبر است.
نظرسنجی زنده: شاخصهای حیاتی ارزیابی سطح ایمپلنت
هنگام ارزیابی ادعاهای تجاری پیرامون سطوح ایمپلنت در کنگرهها یا کاتالوگها، کدام شاخص را معتبرترین و سرنوشتسازترین داده جهت اعتبارسنجی بالینی میدانید؟
سنتز بالینی، نردبان شواهد، باورهای غلط و نقشه راه مترولوژی دنسیس
۷۷. ورود Clinical Relevance؛ تفکیک سه گام سرنوشتساز
پس از اتمام سنجشهای آزمایشگاهی، کلینیسین باید این زنجیره منطقی را دنبال کند و هرگز مراحل آن را در هم نیامیزد:
۷۸. نردبان شواهد دنسیس در مترولوژی سطح (Evidence Ladder)
درجه اعتبار ادعاهای علمی از پلههای پایین به بالا ارزیابی میگردد:
- پله ۱ (اندازهگیری خام فیزیکی): اثبات تفاوت پارامترهای Ra، Sa، زاویه تماس یا طیف XPS در آزمایشگاه.
- پله ۲ (فرضیه مکانیسمی): استدلال تئوریک بر مبنای انرژی سطحی و هدایت مکانیکی سلولها.
- پله ۳ (شواهد درونشیشهای و حیوانی): تمایز ژنتیکی استئوبلاستها و هیستومورفومتری حیوانی.
- پله ۴ (شاخصهای جانشین بالینی Surrogate): سنجش روند پایداری ثانویه با ISQ و نرخ التیام بافت نرم.
- پله ۵ (پیامد قطعی بالینی Clinical Endpoint): بقای ۱۰ ساله ایمپلنت، رضایت بیمار و پایداری استخوان کرستال در کارآزماییهای بالینی تصادفی دو سو کور.
۷۹. شواهد تثبیتشده و مورد توافق در ادبیات بیومتریال (Established Evidence)
گزارههای زیر بر اساس سیستماتیک ریویوها و استانداردهای ایزو به عنوان فکتهای علمی تایید شدهاند:
✔ زبری خطی Ra و زبری آرئال Sa دو مفهوم کاملاً متمایز هستند و هرگز برابر نیستند.
✔ تصاویر SEM صرفاً مورفولوژی کیفی را نشان میدهند و اندازهگیری کمی زبری نیستند.
✔ ابزارهای نوری سهبعدی طبق استاندارد ISO 25178 روش ارجح اندازهگیری غیرمخرب توپوگرافی هستند.
✔ طیفسنجی XPS و EDS به دلیل تفاوت فاحش در عمق نفوذ (نانومتر در برابر میکرومتر) مکمل یکدیگرند.
✔ استاندارد ISO 4287 منسوخ شده و با ISO 21920-2 جایگزین گردیده است.
✔ هندسه پیچیده رزوهها باعث ایجاد پدیده سایهاندازی نوری و چالش نمونهبرداری در قله، دیواره و دره میشود.
۸۰. حوزههای نامعین و وابسته به بافتار بالینی (Uncertain / Context-Dependent)
موارد زیر هنوز به عنوان قانون جهانشمول اثبات نشدهاند و در هر شرایطی متغیرند:
❓ وجود یک زاویه تماس مطلق که متضمن صددرصدی تسریع استئواینتگریشن در همه بیماران گردد.
❓ همبستگی خطی مستقیم میان افزایش زبری سطح و نرخ بقای ۱۰ ساله ایمپلنت.
❓ پیشبینی توانایی بارگذاری فوری (Immediate Loading) صرفاً بر اساس نوع پوشش سطحی.
۸۱. ده باور غلط و رایج پیرامون آنالیز سطح ایمپلنت (Common Misconceptions)
✅ حقیقت علمی: SEM صرفاً مورفولوژی بصری را نمایش میدهد؛ سنجش زبری نیازمند ثبت دادههای عمودی محور Z با پروفیلومتری نوری است.
✅ حقیقت علمی: Ra حاصل میانگینگیری یک مسیر تکخطی ۲D است؛ Sa انتگرالگیری ارتفاعات کل مساحت سهبعدی است و معمولاً مقادیر بالاتری دارد.
✅ حقیقت علمی: کادر اسکن AFM به چند میکرومتر محدود است و نمیتواند نماینده زبری فیکسچر باشد.
✅ حقیقت علمی: زاویه تماس صرفاً رفتار ترپذیری با یک مایع خاص را میسنجد؛ محاسبه انرژی آزاد سطح نیازمند مدلهای ترمودینامیکی OWRK با چند مایع است.
✅ حقیقت علمی: EDS عمق ۱ تا ۳ میکرونی توده فلز را میسنجد؛ در حالی که XPS لایه فوقسطحی ۲ تا ۱۰ نانومتری اکسید تیتانیوم را آشکار میسازد.
✅ حقیقت علمی: زبری بیش از حد (Sa > 2.5 µm) سایش حین جایگذاری، آزاد شدن ذرات تیتانیوم و استعداد به کلونیزاسیون باکتریایی را به شدت تشدید میکند.
✅ حقیقت علمی: زبری در قله رزوه، دیواره شیبدار و کف دره کاملاً متفاوت است و نمونهبرداری چندنقطهای الزامی است.
✅ حقیقت علمی: این استاندارد منسوخ شده و استاندارد جاری بینالمللی ISO 21920-2:2021 است.
✅ حقیقت علمی: تصاویر SEM ذاتاً سیاه و سفید هستند و هرگونه رنگ در کاتالوگها حاصل ادیت گرافیکی فتوشاپ جهت جلب توجه است.
✅ حقیقت علمی: بقای بالینی حاصل همافزایی متغیرهای جراحی، پروتزی، بهداشت دهان و ژنتیک میزبان است و صرف مشخصهیابی فیزیکی متضمن موفقیت نیست.
۸۲. چکلیست نهایی دنسیس برای اعتبارسنجی مقالات سطح (The Dansis 10-Point Checklist)
۸۳. مدل گراف دانش نهایی دنسیس (دنسیس Knowledge Graph T08)
این دیاگرام جامع پیونددهنده تمام لایهها از نانومتریترین پیوند اتمی تا حفظ ۲۰ ساله استخوان مارجینال اطراف ایمپلنت است: [نانوشیمی سطح و استوکیومتری TiO2 با XPS] + [نانوتوپوگرافی محلی با AFM] ➔ [مورفولوژی بافت با SEM] + [توپوگرافی سهبعدی Sa/Sdr با CLSM] ➔ [ترشوندگی و انرژی سطحی] ➔ [جذب فیبرین و تشکیل لخته بیولوژیک اولیه] ➔ [مهاجرت و تمایز استئوبلاستها] ➔ [تماس استخوان با ایمپلنت BIC] ➔ [گذار موفق از پایداری اولیه به ثانویه] ➔ [پایداری طولانیمدت کرست استخوانی و سلامت پریایمپلنت].
۸۴. جایگاه استراتژیک T08 در سلسله مقالات فناوری سطوح دنسیس
مقاله T08 شاهپل ارتباطی در پلتفرم دنسیس است. پس از تبیین مفاهیم زبری در T02، تکنولوژیهای SLA/RBM در T03، سطوح آبدوست در T04، شیمی اکسید در T05، هندسه رزوهها در T06 و تعامل با پایداری اولیه در T07، مقاله T08 ابزار راستیآزمایی علمی تمامی این مباحث را با علم مترولوژی در اختیار جراح قرار میدهد و مسیر را برای ورود به فناوریهای تولید افزایشی و پرینت سهبعدی در T09 هموار میسازد.
۸۵. پیام کلیدی پای یونیت برای جراحان و ایمپلنتولوژیستها (Clinical Takeaway)
هنگام مواجهه با بازاریابیهای هیجانی شرکتهای تجاری، همواره این سه گزاره طلایی را به یاد داشته باشید:
۲. زبری بهینه یک متغیر وابسته به بافتار است؛ در استخوان متراکم زبری ملایم با سایش کمتر و در استخوان نرم زبری متوسط با گیر لخته اولویت دارد.
۳. پیشرفتهترین سطح نانومعمارانه و سوپرهیدروفیلیک هرگز نمیتواند نقایص ناشی از استئوتومی نامناسب، داغ شدن استخوان حین دریلینگ یا خطای جایگذاری سه بعدی فیکسچر را جبران نماید.
۸۶. جمعبندی نهایی سرمقاله (Conclusion)
مهندسی سطح بدون مترولوژی دقیق مانند دریانوردی بدون قطبنماست. اگر ندانیم سطح یک ایمپلنت چه ساختاری دارد، بینظمیهای آن در قله و دره رزوهها چگونه توزیع شدهاند، خلوص لایه اکسید آن در چه وضعیتی است و با چه استانداردی اندازهگیری شده، هرگز نخواهیم توانست رفتار بیولوژیک آن را تحلیل نماییم. مشخصهیابی سطح یک فرآیند چندابزاره، چندمقیاسه و استاندارد است که ادعاهای تبلیغاتی را فیلتر کرده و ایمپلنتولوژی مبتنی بر شواهد را استوار میسازد.
۸۷. راهنمای تصاویر و معماری چندرسانهای مقاله T08 (Media Guide)
تمامی ۱۴ نگاره و تصویر تعبیه شده در این راهنما بر اساس سناریوهای استاندارد بیومتریال، زوایای دید پرتوهای نوری و الکترونی و ضوابط استاندارد ISO 25178 تدوین و جانمایی شدهاند تا بیشترین بازدهی بصری را برای جامعه علمی دندانپزشکی کشور به همراه داشته باشند.
۸۸. پرامپت منفی عمومی تصاویر در دنسیس (Negative Prompt)
avoid: cartoon, unrealistic CGI, fake scale bars with made-up numbers, exaggerated spikes, non-anatomical bone, commercial logos, brand names, distorted text, blurry focus, oversaturated false colors.۸۹. داراییهای تصویری دائمی دنسیس (Permanent Visual Assets)
چهار دارایی تصویری طلایی شامل دیاگرام مقایسه Ra و Sa، تصویر تمایز SEM با پروفیلومتری نوری، جعبهابزار شیمی سطح XPS/EDS و پشته چندمقیاسی مترولوژی به عنوان رفرنسهای دائمی تاپیک تکنولوژی سطوح در دنسیس آرشیو گردیدهاند.
۹۰. رجیستری منابع، مراجع معتبر و استانداردهای بینالمللی (Source Registry T08)
- T08-S01: Wennerberg A, Albrektsson T. Suggested guidelines for the topographic evaluation of implant surfaces. Int J Oral Maxillofac Implants. 2000;15(3):331-344. PMID: 10874798
- T08-S02: Yazdani M, et al. Surface structure characteristics of dental implants and their potential changes following installation. J Korean Assoc Oral Maxillofac Surg. 2023;49(3):114. PMID: 37394930 | DOI: 10.5125/jkaoms.2023.49.3.114
- T08-S03: Rupp F, Liang L, Geis-Gerstorfer J, Scheideler L, Hüttig F. Surface characteristics of dental implants: A review. Dent Mater. 2018;34(1):40-57. PMID: 29029850 | DOI: 10.1016/j.dental.2017.09.007
- T08-S04: Rupp F, Gittens RA, Scheideler L, et al. A Review on the Wettability of Dental Implant Surfaces: Theoretical and Experimental Aspects. Acta Biomater. 2014;10(7):2894-2906. PMID: 24590162 | DOI: 10.1016/j.actbio.2014.02.040
- T08-S05: Mendoza-Arnau A, Vallecillo-Capilla MF, Cabrerizo-Vílchez MÁ, Rosales-Leal JI. Topographic characterisation of dental implants for commercial use. Med Oral Patol Oral Cir Bucal. 2016;21(5):e631-e636. PMID: 27475680 | DOI: 10.4317/medoral.20333
- T08-S06: Palmquist A, Omar OM, Esposito M, Lausmaa J, Thomsen P. Titanium oral implants: surface characteristics, interface biology and clinical outcome. J R Soc Interface. 2010;7(Suppl 5):S515-S527. PMID: 20591849 | DOI: 10.1098/rsif.2010.0118.focus
- T08-S07: Bhatavadekar NB, Gharpure AS, Balasubramanium N, Scheyer ET. In Vitro Surface Testing Methods for Dental Implants—Interpretation and Clinical Relevance: A Review. Compend Contin Educ Dent. 2020;41(3):e1-e9. PMID: 32125165
- T08-S08: Surface Characterization of Electro-Assisted Titanium Implants: A Multi-Technique Approach. Materials (Basel). 2020. PMID: 32033256
- T08-S09: Comparative investigation of the surface properties of commercial titanium dental implants. Part I: chemical composition. Int J Oral Maxillofac Implants. 2004. PMID: 15348583
- T08-S10: ISO 21920-2:2021: Geometrical product specifications (GPS) — Surface texture: Profile — Part 2: Terms, definitions and surface texture parameters (جایگزین معتبر ISO 4287).
- T08-S11: ISO 25178-600:2019: Geometrical product specifications (GPS) — Surface texture: Areal — Part 600: Metrological characteristics for areal-topography measuring methods.
- T08-S12: ISO 4287:1997: Surface texture: Profile method — Terms, definitions and surface texture parameters [Status: Withdrawn].
- T08-S13: Romero-Serrano M, Romero-Ruiz MM, Herrero-Climent M, et al. Correlation between Implant Surface Roughness and Implant Stability: A Systematic Review. Dent J (Basel). 2024;12(9):276. PMID: 39329842
۹۱. نقشه ادعاها و استنادات علمی مقاله (Claim Map T08)
تمامی گزارههای کلیدی این مقاله (ادعاهای C01 تا C13) شامل ضرورت ارزیابی چندبعدی سطح، تفاوت مفهومی Ra با Sa، نقش حیاتی استاندارد ISO 25178، عدم جایگزینی SEM با دادههای کمی سهبعدی، لزوم طیفسنجی XPS جهت ردیابی آلودگی هیدروکربنی و مرز میان ویژگی فیزیکی و پیامد بالینی بر اساس استناد مستقیم به مراجع معتبر T08-S01 الی T08-S13 مستندسازی شدهاند.
۹۲. وضعیت قطعیت شواهد علمی (Scientific Status)
مبانی مترولوژیک و فیزیک دستگاهی این مقاله دارای درجه قطعیت Level 1A (استانداردهای بینالمللی ایزو و اجماع متدولوژیک جهانی) هستند. تعمیمپذیری این ویژگیها به پیامدهای بالینی بیمار در رتبه شواهد Level 2B تا 3 قرار داشته و نیازمند بررسی همزمان شرایط جراحی و سیستم فیکسچر است.
۹۳. نقشه پیوند شبکه دانش دنسیس (دنسیس Internal Cross-Links)
جهت مطالعه تکمیلی و درک چندجانبه مهندسی سطوح، مقالات مکمل زیر در پلتفرم دنسیس را مرور فرمایید:
۹۴. نقشه انکرهای پیوند درونی (Internal Anchor Strategy)
تمامی اتصالات درونمتنی این مقاله به صفحات دستهبندی اصلی فروشگاه دنسیس از جمله فروشگاه تجهیزات دندانپزشکی دنسیس، خرید انواع سیستمهای ایمپلنت دندانی و شاخه مادر سرفصل مهندسی و تکنولوژی سطوح به صورت پایدار و تستشده فعال گردیدهاند.
۹۵. شناسنامه متادیتای تخصصی مقاله T08 (Metadata Registry)
۹۶. بیانیه قطعی علمی دنسیس (Final Scientific Statement)
در ارزیابی مهندسی سطح ایمپلنتهای دندانی، هدف نباید استخراج یک عدد فریبنده برای کاتالوگهای تبلیغاتی باشد؛ بلکه هدف شناخت دقیق هندسه سهبعدی، ماهیت شیمیایی لایه اکسید، نحوه برهمکنش با پروتئینهای خون و میزان تکرارپذیری فرآیند ساخت در کارخانه است. زنجیره واقعی علم این است: سطح ➔ اندازهگیری استاندارد ➔ مشخصهیابی چندبعدی ➔ درک مکانیسم ➔ پاسخ بیولوژیک ➔ شواهد بالینی انسانی.
۹۷. نتیجه نهایی T08: سطح را پیش از قضاوت، اندازه بگیرید!
اگر مقاله T07 اثبات کرد که سطح ایمپلنت تنها یکی از اجزای یک سیستم پیچیده مکانیکی-بیولوژیکی است، مقاله T08 این حقیقت بنیادین را تثبیت میکند: برای بحث علمی پیرامون سطح، ابتدا باید قادر باشیم آن را درست و بدون سوگیری اندازه بگیریم.
واژهنامه و لکسیکون تخصصی مترولوژی سطح ایمپلنت (Glossary & Lexicon)
علت اصلی تاریخی و اقتصادی است. دستگاههای استایلوس تماسی قدیمی که Ra را اندازه میگیرند بسیار ارزانتر از سیستمهای پروفیلومتری نوری سهبعدی و کانفوکال (CLSM) هستند. علاوه بر این، در استانداردهای قدیمی کنترل کیفیت صنعتی، بررسی تکخطی کافی به نظر میرسید؛ اما در بیومتریال ایمپلنت دندانی به دلیل عدم تقارن حفرات و رزوهها، تنها پارامتر سهبعدی Sa طبق استاندارد ISO 25178 معتبر است. تصویر SEM یک تصویر دوبعدی بر مبنای شدت تابش الکترونها است، نه یک نقشه ارتفاعی کالیبرهشده در محور Z. با تغییر زاویه نمونه، ولتاژ پرتو یا روشنایی نمایشگر، تصویر میتواند بسیار زبرتر یا نرمتر جلوه داده شود. برای استخراج اعداد کمی مانند Sa یا Sdr حتماً باید از روشهای پروفیلومتری نوری یا اینترفرومتری کالیبرهشده استفاده گردد. تفاوت اصلی در عمق نفوذ است: EDS پرتو الکترونی را به عمق ۱ تا ۳ میکرومتری توده فلز ارسال کرده و عناصر کلی آلیاژ را میسنجد؛ در حالی که لایه اکسید فعال زیستی ایمپلنت تنها ۳ تا ۱۰ نانومتر ضخامت دارد. آزمون XPS دقیقاً این لایه نازک فوقسطحی اتمی را بررسی کرده و وضعیت اکسیداسیون TiO2 و آلودگیهای هیدروکربنی اتمسفر را افشا مینماید. سطح تازه تولیدشده تیتانیوم انرژی آزاد بسیار بالایی دارد و به شدت تمایل دارد ترکیبات آلی معلق در هوا و گازهای متصاعدشده از پلاستیک و مقوای بستهبندی (Hydrocarbon Contamination) را جذب کند. این پدیده که به عنوان کهنگی بیولوژیکی (Biological Aging) شناخته میشود، قطبیت سطح را خنثی کرده و زاویه تماس را از صفر به بالاتر از ۷۰ الی ۸۰ درجه افزایش میدهد؛ مگر آنکه فیکسچر در آمپول سالین ایزوتونیک و تحت گاز نیتروژن نگهداری شود. خیر. مهندسی سطح صرفاً یک حلقه از زنجیره درمان است. ثبات اولیه مکانیکی حاصل ماکروژئومتری، عمق و گام رزوهها و تکنیک دریلینگ جراح است. اگر استخوان حین تراش بسوزد، یا فیکسچر خارج از محور پروتزی قرار گیرد، یا بیمار دچار پریایمپلنتیت و بهداشت ضعیف باشد، حتی پیشرفتهترین سطح نانو نیز دچار شکست درمان خواهد شد.سوالات متداول پیرامون مشخصهیابی و اندازهگیری سطح ایمپلنت (FAQ)
چرا شرکتهای سازنده ایمپلنت معمولاً به جای Sa از Ra در کاتالوگها استفاده میکنند؟ +
چرا یک تصویر جذاب میکروسکوپ الکترونی SEM نمیتواند میزان زبری ایمپلنت را اثبات کند؟ +
تفاوت اساسی طیفسنجی EDS با طیفسنجی XPS در تحلیل ایمپلنت چیست؟ +
چرا نگهداری ایمپلنت در بستهبندی معمولی میتواند زاویه تماس آب را افزایش داده و سطح را هیدروفوب کند؟ +
آیا یک سطح با مشخصات مترولوژی عالی (Sa = 1.5 µm و سوپرهیدروفیل) موفقیت کلینیکی صددرصدی را تضمین میکند؟ +
