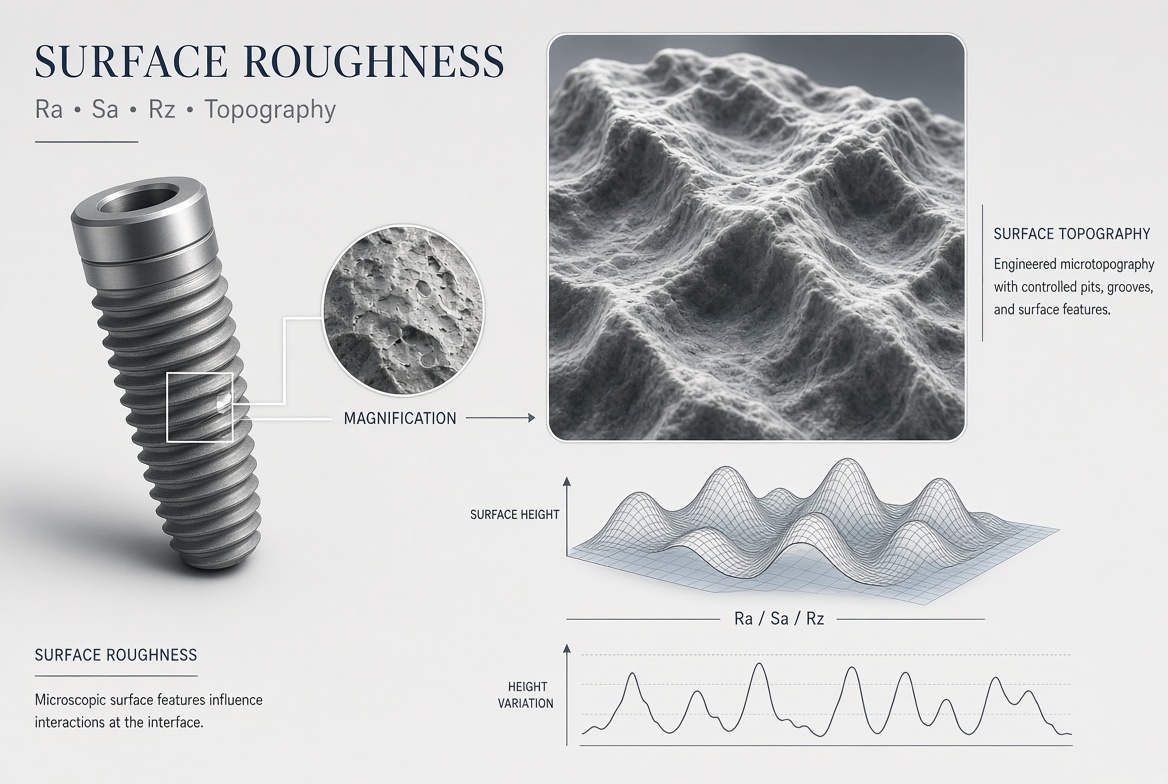

زبری سطح ایمپلنت دندانی چیست؟ راهنمای علمی Ra، Sa، Rz، Surface Topography و اثر آن بر Osseointegration
آیا تا به حال فکر کردهاید چرا کاتالوگهای تجاری ایمپلنت مدام با اعدادی نظیر Ra = 1.5 µm یا Sa = 1.8 µm برای اثبات برتری محصول خود مانور میدهند؟ آیا عدد زبری بالاتر واقعاً نشانه کیفیت بهتر یا جوش خوردن سریعتر استخوان است؟ در این مقاله مرجع از دانشنامه مهندسی سطح دنسیس، با واکاوی بنیادین مترولوژی دوبعدی و سهبعدی سطوح، تمایز قاطع میان Roughness و Topography، شاخصهای حیاتی Sa, Ra, Rz, Sdr، نقد علمی بازه تاریخی ۱ تا ۲ میکرومتر، و تفکیک شواهد بیولوژیک ثبات اولیه از ثبات ثانویه، نگاه تجاری سادهانگارانه به زبری را با شواهد بالینی غیرقابلانکار جایگزین میکنیم.
در یک نگاه: فروریختن پارادایم تکعددی در ارزیابی زبری ایمپلنت
- Surface Roughness تنها یکی از اجزای تشکیلدهنده Surface Topography است؛ حتی یک مقدار اندازهگیریشده Ra یا Sa نیز به هیچ وجه نمیتواند تمام هندسه و چیدمان فضایی سطح را تشریح کند.
- دو سطح کاملاً متفاوت ممکن است از نظر ارتفاع عددی میانگین ناهمواری یکسان باشند، اما یکی دارای قلههای نوکتیز و دیگری دارای فرورفتگیهای مقعر با فواصل فضایی کاملاً گوناگون باشد.
- پاسخ استخوانی سلولها نه تنها به زبری فیزیکی، بلکه به شیمی سطح (Surface Chemistry)، ترپذیری و آبدوستی (Wettability)، انرژی سطحی و بار الکتریکی گره خورده است.
پارامترهای Ra یا Sa فقط بیان میکنند سطح چقدر ناهموار است؛ آنها هرگز نمیگویند این ناهمواری چگونه در فضا سازمان یافته، قلهها چه شکلی دارند، سطح از چه ترکیبات اکسیدی تشکیل شده و پروتئینهای خونی و سلولهای استئوبلاست در تماس با آن چه رفتاری نشان خواهند داد.
فصل اول: مبانی فیزیکی، ریاضی و مفاهیم پایهای زبری و توپوگرافی
کالبدشکافی هندسی سطوح تیتانیومی، تمایز بنیادین زبری (Roughness) با توپوگرافی جامع (Topography)، واکاوی فرمولهای دوبعدی Ra و سهبعدی Sa، شاخص قلهها Rz و نسبت افزایش مساحت فعال Sdr.
۱. تعریف مهندسی Surface Roughness؛ ناهمواری سطح دقیقاً چیست؟
اگر یک سطح کاملاً ایدهآل و صلب هندسی را در نظر بگیریم، تمام نقاط آن در یک صفحه ریاضی بینقص قرار میگیرند. اما در جهان واقعی متالورژی و فرآیندهای ماشینکاری تیتانیوم، هیچ سطحی صاف مطلق نیست. هنگامی که یک فیکسچر تیتانیومی تراشیده میشود، نقاط مختلف نسبت به صفحه مرجع بالاتر، پایینتر، تیزتر، پهنتر یا نزدیکتر قرار میگیرند. این انحرافات ریز هندسی همان پدیدهای هستند که در مهندسی سطح تحت عنوان Surface Roughness (زبری سطح) ارزیابی میشوند.
خطای هندسی کلان در ابعاد ماکروسکوپیک؛ مانند استوانهای بودن، مخروطی بودن (Taper) یا انحرافات ناشی از تاب برداشتن بدنه فیکسچر در حین تراش با دستگاه تراش CNC.
ناهمواریهایی با طول موج متوسط و بزرگتر که به دلیل ارتعاشات دستگاه تراشکاری، عدم صلبیت ابزار برنده یا فرآیندهای حرارتی و بازپخت ایجاد میشوند.
ناهمواریهای ریز فرکانس بالا با طول موج بسیار کوتاه که ناشی از ساختار میکروسکوپی تیغچه تراش، سندبلاست با ذرات اکسید آلومینیوم یا فرورفتگیهای اسیداچ هستند.
در اندازهگیریهای علمی، نرمافزار متصل به دستگاه پروفیلومتر موظف است با الگوریتمهای ریاضی (Gaussian Filtering) مؤلفههای Form و Waviness را از Roughness تفکیک کند. اگر دو آزمایشگاه معتبر، یک سطح ایمپلنت دقیقاً یکسان را بررسی کنند، اما از مقادیر Cutoff Length (طول موج فیلترکننده) یا ابعاد ناحیه اسکن متفاوتی استفاده نمایند، اعداد به دست آمده برای زبری میتواند تا ۵۰٪ با یکدیگر اختلاف داشته باشد! این همان دلیلی است که مرورهای جامع مؤسسه بینالمللی بیومتریال بر ضرورت استانداردسازی گزارشدهی تاکید دارند.
۲. زبری (Roughness) با توپوگرافی (Topography) چه تفاوتی دارد؟
بسیاری از دندانپزشکان و حتی متون مرجع بازاریابی این دو واژه را به اشتباه به عنوان مترادف یکدیگر به کار میبرند، در حالی که میان آنها تمایزی اساسی از حیث فلسفه مهندسی وجود دارد:
🗺️ توپوگرافی سطح (Surface Topography) = نقشه کامل ساختار
توپوگرافی تصویر جامع و سهبعدی تمام ویژگیهای ساختاری سطح است؛ شامل ارتفاع قلهها، عمق درهها، هندسه گوشهها، شیب سطوح، فاصله میان برجستگیها، تقارن یا جهتگیری خطوط (Isotropy vs Anisotropy) و چیدمان فضایی ناهمواریها.
📏 زبری سطح (Surface Roughness) = خلاصه محاسباتی از ارتفاع
زبری تنها زیرمجموعهای کمی و محاسباتی از توپوگرافی است که به وسیله فرمولهای آماری و ریاضی (نظیر میانگین ارتفاع یا انحراف معیار نقاط) سعی میکند بخشی از این چشمانداز غنی سهبعدی را در قالب یک یا چند شاخص عددی فشرده خلاصه کند.
پیوند مفهومی این بخش با مقاله اول دانشنامه بسیار حیاتی است: در مقاله T01: مهندسی سطح ایمپلنت و نقش Surface در استئواینتگریشن دیدیم که سلولهای بنیادی مزانشیمی نه تنها ارتفاع ناهمواریها را حس میکنند، بلکه جهتگیری رزوهها و فاصله فضایی فرورفتگیها را برای کشیده شدن اسکلت سلولی (Cytoskeleton mechanotransduction) مبنا قرار میدهند. بنابراین بررسی صرفِ زبری، بدون درک توپوگرافی، مقایسهای ابتر خواهد بود.
۳. شاخص Ra چیست؟ کالبدشکافی زبری میانگین دوبعدی
شاخص Ra مخفف عبارت لاتین Arithmetic Average Roughness (زبری میانگین حسابی) و قدیمیترین و شناختهشدهترین پارامتر زبری در صنعت متالورژی کلاسیک است. این شاخص به زبان ساده ریاضی، میانگین قدرمطلق انحرافات عمودی نقاط یک پروفیل تکخطی دوبعدی نسبت به خط میانی مرجع (Mean Line) را در طول ارزیابی اندازهگیری میکند:
Ra = (1 / L) ∫₀ᴸ |z(x)| dxشاخص Ra حاصل حرکت یک سوزن الماسه مکانیکی روی تنها یک خط راست است. اگر دو سطح A و B هر دو دارای Ra = 1.5 µm باشند، به هیچ وجه نمیتوان نتیجه گرفت که ساختار هندسی یکسانی دارند! یکی از این سطوح ممکن است دارای قلههای بسیار تیز با درههای کمعمق باشد و دیگری دارای فرورفتگیهای عمیق و پهن. Ra قادر به تفکیک قله از دره نیست، زیرا با محاسبه قدرمطلق، جهت منفی و مثبت ناهمواریها را یکسان میشمارد!
• کوری اطلاعات نسبت به قلهها و درههای مجاور خط
• آسیبپذیری بالا به جهت حرکت سوزن روی شیارهای ماشینکاری
• ثبت پیوسته چیدمان فضایی، فواصل و حجم حفرات
• استاندارد قطعی متالورژی مدرن ایمپلنت (ISO 25178)
۴. شاخص Sa چیست؟ ورود به جهان مترولوژی سهبعدی (3D Areal)
با پیشرفت خیرهکننده فناوریهای اپتیکی و لیزری، متالورژی ایمپلنتولوژی از دنیای خطوط تکبعدی به جهان ارزیابی مساحت سهبعدی منتقل شد. شاخص Sa مخفف عبارت Arithmetical Mean Height و معادل سهبعدیِ مستقیم Ra است. در یک سطح پیوسته سهبعدی با مساحت A، شاخص Sa میانگین قدرمطلق انحرافات ارتفاعی تمامی نقاط واقع بر پهنه ارزیابی را نسبت به صفحه میانی تعریف میکند:
Sa = (1 / A) ∬_A |z(x, y)| dx dyسطح پیچیده یک فیکسچر دندانی – با وجود رزوههای مارپیچی، فلوتهای برشی و تخلخلهای ناشی از پاشش ذرات – هرگز نمیتواند با یک خط تکجهتی توصیف شود. به همین جهت، مقالات مرجع بینالمللی توصیه کردهاند که برای مشخصهیابی دقیق سطوح، به جای Ra باید حتماً از پارامترهای 3D نظیر Sa در کنار پارامترهای فضایی (Spatial) و ترکیبی (Hybrid) استفاده شود.
۵. آیا شاخص Sa واقعاً از Ra بهتر است؟ پاسخی موشکافانه
پاسخ کوتاه و قطعی علم مترولوژی این است: بله، Sa اطلاعات فضایی بسیار جامعتری فراهم میکند؛ اما Sa به تنهایی نیز هرگز کافی نیست!
شاخص Sa جهتگیری تصادفی حفرات اسیداچ یا قلههای سندبلاست را در پهنای دو محور X و Y ثبت میکند و اثر جهتدار بودن ماشینکاری را به حداقل میرساند.
هر دوی این شاخصها صرفاً پارامتر «ارتفاع» هستند (Height Parameters). دو سطح با Sa کاملاً یکسان میتوانند شکل قلهها، شیب دیوارهها و آبدوستی کاملاً متفاوتی داشته باشند.
۶. شاخص Rz چیست و چه تفاوتی با Ra دارد؟
یکی دیگر از پارامترهای بسیار رایج که در گزارشهای متالورژی صنعتی مشاهده میشود، Rz (یا در حالت سهبعدی Sz) است که تحت عنوان Average Maximum Height of the Profile یا عمق متوسط ناهمواری شناخته میشود:
فاصله میان میانگین ۵ بلندترین قله و ۵ عمیقترین دره در طول نمونهبرداری.
در حالی که Ra قلههای تیز و مجزا را با میانگینگیری پنهان میکند، Rz فوراً وجود یک خراش عمیق یا پلیسه بسیار تیز روی بدنه ایمپلنت را بازتاب میدهد.
۷. شاخص Sdr چیست و چرا برای ایمپلنتولوژی فوقالعاده حیاتی است؟
اگر از یک متخصص متالورژی بیومتریال بپرسید جذابترین شاخص زبری برای سلولهای زنده چیست، احتمالاً پاسخش نه Ra است و نه Sa، بلکه Sdr (Developed Interfacial Area Ratio) است.
🔬 مفهوم فیزیکی شاخص هیبریدی Sdr
به زبان ساده، Sdr درصد افزایش مساحت واقعی و میکروسکوپی سطح نسبت به مساحت تصویرشده کاملاً صاف (Projected Area) را بیان میکند. فرض کنید مساحت دوبعدی یک قطعه ۱۰۰ میلیمتر مربع باشد. پس از فرآیند سندبلاست و اسیداچ، به دلیل ایجاد میلیونها حفرک و قله میکرومتری، مساحت تماس حقیقی که در دسترس مولکولهای پروتئینی قرار میگیرد به عنوان مثال به ۱۴۰ میلیمتر مربع افزایش مییابد؛ در این حالت میگوییم Sdr = 40%.
اما یک هشدار بزرگ علمی: مساحت سطحی بیشتر لزوماً به معنای موفقیت بالینی بیشتر نیست! اگر زبری بیش از حد افزایش یابد، ممکن است به محبوس شدن حبابهای هوا، عدم خیسشوندگی کامل با خون و آزادسازی ذرات تیتانیوم منجر شود.
ویجت تعاملی ۱: مقایسهگر هوشمند پارامترهای مترولوژی سطح (Ra, Sa, Rz, Sdr)
با تغییر اسلایدر نوع پردازش سطحی زیر، مقادیر تیپیک پارامترهای مختلف مترولوژی و نحوه رفتار بیولوژیک آنها را به صورت زنده مقایسه نمایید:
۸. چرا یک عدد منفرد هرگز نمیتواند یک سطح بیولوژیک را توصیف کند؟
این بخش یکی از حیاتیترین مبانی فکری کل مقاله حاضر است. دو سطح فرضی زیر را در نظر بگیرید:
سطح A: دارای میلیونها قله بسیار ریز، متراکم و سوزنیشکل با شیبهای تند.
سطح B: دارای تعداد اندکی حفره بسیار عمیق و پهن که در فواصل دور از هم پراکندهاند.
در آنالیز دستگاهی، ممکن است میانگین حسابی انحرافات ارتفاع برای هر دو سطح دقیقاً یکسان به دست آید: Sa = 1.5 µm! آیا واکنش سلولهای استخوانساز بدن انسان به این دو سطح یکسان خواهد بود؟ مطلقا خیر!
نظیر Sa, Sq, Sz; صرفاً دامنه انحراف عمودی را نسبت به صفحه مرجع میسنجند و جهتگیری افقی را نادیده میگیرند.
نظیر Sal (طول همبستگی خودکار) و Str (نسبت جنبه بافت)؛ فاصله میان قلهها و تقارن یا جهتدار بودن بافت را مشخص میکنند.
نظیر Sdr و Sdq (میانگین شیب سطح)؛ تلفیق همزمان تغییرات ارتفاع و فواصل افقی که مساحت واقعی و شیب ناهمواریها را آشکار میسازد.
نظیر Sk, Spk, Svk؛ حجم نگهداری مایعات خونی در درهها و باربری قلهها در تماس اولیه با استخوان میزبان را محاسبه میکنند.
مطالعات مرجع پروفسور آن ونبرگ (Ann Wennerberg) و توماس آلبرکتسون (Tomas Albrektsson) از نخستین مقالات تاریخساز ایمپلنتولوژی بودند که بر این خطای شناختی تاختند: در دهههای گذشته، شرکتها هر سطحی را صرفاً «Rough» مینامیدند، بدون آنکه مشخصهیابی جامع سهبعدی و حداقل ۳ شاخص از خانوادههای مختلف ارائه داده باشند.
• افزایش شدید تنش برشی حین جاگذاری فیکسچر
• احتمال تخریب نوک قلهها (Peak shearing) و آزادسازی ذرات
• محفظه عالی برای استقرار لخته خون و فیبرین
• قفل مکانیکی بین استخوان ترابکولار و دیواره حفره
فصل دوم: طبقهبندی بالینی سطوح و راز شهرت بازه ۱ تا ۲ میکرومتر
معیار ۴ گانه آلبرکتسون و ونبرگ، ریشهیابی تاریخی و نقد فرضیه «بهترین بودن ۱ تا ۲ میکرومتر»، مقایسه ابزارهای سنجش زبری (استایلوس تماسی، اینترفرومتری نوری و AFM) و تمایز طراحی رزوه از بافت سطحی.
۹. طبقهبندی کلاسیک سطوح: «صاف، کمزبری، زبری متوسط و زبر» یعنی چه؟
در سال ۲۰۰۴، آلبرکتسون و ونبرگ برای پایان دادن به آشفتگی واژگان در مقالات جهانی، یک طبقهبندی چهارگانه استاندارد بر مبنای شاخص سهبعدی Sa تدوین کردند که تا به امروز به عنوان زبان مشترک علم ایمپلنتولوژی مورد استفاده قرار میگیرد:
۱۰. چرا بازه زبری ۱ تا ۲ میکرومتر در تاریخ ایمپلنتولوژی اینقدر مشهور شد؟
در اواخر دهه ۱۹۹۰ و اوایل دهه ۲۰۰۰ میلادی، تیم تحقیقاتی دانشگاه گوتنبرگ به رهبری ونبرگ و آلبرکتسون در یک بازبینی سیستماتیک تاریخی، دادههای بیش از ۱۰۰ مطالعه in vivo حیوانی و هیستومورفومتری انسانی را غربالگری کردند. نتایج این بررسی نشان داد:
- سطوح تراشخورده صاف (Turned, Sa < 1 µm) در تمام مدلها اتصال بیومکانیکی ضعیفتر و نرخ BIC پایینتری در مراحل اولیه هیلینگ نشان دادند.
- سطوح با زبری متوسط (Moderately Rough, Sa بین ۱ الی ۲ میکرومتر) بیشترین گشتاور باز کردن (Removal Torque) و سریعترین میزان رسوب کریستالهای هیدروکسیآپاتیت بیولوژیک را رقم زدند.
- سطوح بسیار زبر قدیمی (مانند TPS با Sa فراتر از ۳ میکرومتر) اگرچه اتصال مکانیکی اولیه ایجاد میکردند، اما در بلندمدت هیچ برتری بیولوژیکی نسبت به بازه ۱-۲ میکرومتر نداشتند و عوارض تخریبی بالاتری بروز دادند.
این همگرایی بیسابقه دادههای حیوانی باعث شد محدوده Sa = 1.0 – 2.0 µm به عنوان یک مرجع تاریخی و صنعتی مورد اجماع قرار گیرد؛ مبنایی که بعدها بنیان فناوریهای مدرن SLA، RBM و آنودایزینگ قرار گرفت (جهت مطالعه عمیق فرآیندهای شیمیایی این سطوح، به مقالات آتی مقاله آتی سرفصل دوم: مقایسه سطوح SLA، RBM و SA مراجعه فرمایید).
۱۱. آیا واقعاً بازه ۱–۲ میکرومتر در همه شرایط بالینی «بهترین» است؟
پاسخ علمی صریح: خیر، نه به صورت مطلق! این یکی از مهمترین تصحیحات علمی است که جامعه دندانپزشکی نیازمند درک آن است:
شواهد تجربی کلاسیک به وضوح از پاسخ مطلوب استخوانی به سطوح با زبری متوسط حمایت میکنند؛ اما هیچ عدد زبری واحد، جادویی و جهانشمولی وجود ندارد که برای تمامی طرحهای ایمپلنت، تمامی تراکمهای استخوانی (D1 تا D4 میش) و تمامی شرایط سلامت سیستمیک بیمار «بهینه مطلق» باشد.
مرورهای سیستماتیک مدرن نشان دادهاند که فیکسچرهایی با زبری خارج از این بازه (مثلاً Sa=0.8 یا Sa=2.2 µm) در صورتی که دارای شیمی سطح بهینهشده، آبدوستی فوقالعاده یا ماکرودیزاین تهاجمی مناسب باشند، نرخ بقای بالینی (Survival Rate) ۱۰ سالهای کاملاً معادل و حتی در مواردی برتر ثبت کردهاند.
۱۲. یک مغالطه رایج بازاریابی: Ra با Sa یکی نیست!
گاهی اوقات در کاتالوگهای تبلیغاتی یا حتی برخی سخنرانیهای تجاری دیده میشود که دو عبارت Ra = 1.5 µm و Sa = 1.5 µm بدون کوچکترین توضیحی در کنار هم یا به جای یکدیگر نوشته میشوند. این کار از نظر علم مترولوژی یک خطای بزرگ است:
اگر سوزن پروفیلومتر موازی با خطوط ماشینکاری حرکت کند عددی بسیار کوچک، و اگر عمود بر آنها بلغزد عددی بسیار بزرگتر ثبت میکند.
کل مساحت پنجره را در هر دو بعد میبیند و وابستگی به جهت اندازهگیری را به شدت تعدیل میکند.
بنابراین هرگاه نماینده علمی یک شرکت عددی برای زبری اعلام کرد، نخستین پرسش هوشمندانه شما باید این باشد: «آیا این عدد Ra دوبعدی است یا Sa سهبعدی؟ و با چه استاندارد فیلترینگی ثبت شده است؟»
۱۳. روشهای اندازهگیری چگونه نتیجه را کاملاً دگرگون میکنند؟
سه متدولوژی اصلی در دنیا برای ارزیابی زبری فیکسچرهای ایمپلنت وجود دارند که هرکدام به دلیل ماهیت فیزیکی خود اعدادی متمایز ارائه میدهند:
یک سوزن نوکتیز الماسه با شعاع ۲ تا ۵ میکرومتر با فشار فیزیکی بسیار کم روی سطح کشیده میشود. محدودیت فیزیکی: نوک سوزن به دلیل شعاع خمیدگی خود هرگز نمیتواند وارد درهها و میکروپورهای ریزتر از ۲ میکرومتر شود و کف حفرات را گرد و کمعمق گزارش میکند! علاوه بر این، کشیده شدن سوزن روی رزوههای پیچیده ایمپلنت با محدودیت شدید دسترسی مواجه است.
استفاده از تداخلسنجی نور سفید (White-Light Interferometry) یا میکروسکوپ لیزری همکانونی (Confocal Laser Scanning Microscopy). این روشها غیرتماسی بوده، هیچ تخریبی روی سطح ایجاد نمیکنند، رزوهها را در سه بعد با رزولوشن عمودی نانومتری اسکن کرده و امکان استخراج تمامی پارامترهای ISO 25178 را فراهم میسازند.
کانتیلیور با نوک در ابعاد اتمی (چند نانومتر) نوسان کرده و برهمکنش نیروهای واندروالس را ثبت میکند. این روش عالیترین ابزار برای مطالعه نانوتوپوگرافی (Nano-roughness) است، اما ابعاد پنجره اسکن آن بسیار کوچک (مثلاً ۱۰×۱۰ میکرومتر) بوده و نمیتواند زبری کلان فیکسچر را بسنجد.
۱۴. چرا تصاویر میکروسکوپ الکترونی روبشی (SEM) برای سنجش زبری کافی نیستند؟
این بخش یکی از رایجترین خطاهای ادراکی در کنگرهها و کاتالوگهای دندانپزشکی را تصحیح میکند. بارها دیدهایم که شرکتها چند تصویر بزرگنماییشده SEM (مثلاً ۵۰۰۰x یا ۲۰۰۰۰x) از حفرات اسیداچ را نمایش داده و مدعی زبری بهینه میشوند. اما حقیقت چیست؟
میکروسکوپ SEM برای مشاهده مورفولوژی کیفی (شکل حفرات، شیارهای ماشینکاری، ریزشهای سطحی و بررسی آلودگی ذرات) بینظیر و حیاتی است؛ اما یک تصویر معمولی SEM فاقد اطلاعات کالیبرهشده ارتفاعی در محور Z است! شما بر اساس یک تصویر SEM هرگز نمیتوانید بگویید Sa = 1.5 µm است یا 0.8 µm، مگر آنکه با سیستمهای Stereoscopic یا روشهای مترولوژی اپتیکی سهبعدی کالیبره شده باشد.
۱۵. موقعیت اندازهگیری روی فیکسچر؛ زبری دقیقاً در کدام نقطه ثبت شده است؟
یک فیکسچر ایمپلنت یک قطعه یکنواخت و همگن نیست. به دلیل زاویه پاشش ذرات در حین سندبلاست (Blasting angle) و جریان مایع اسید در شیارها، زبری در نقاط مختلف هندسه ایمپلنت میتواند تفاوت فاحشی داشته باشد:
معمولاً صافتر یا دارای میکروشیارهای کنترلشده جهت مهار چسبندگی باکتریها.
مستقیماً در معرض برخورد ذرات بلاستینگ با زاویه ۹۰ درجه؛ بیشترین زبری و حساس به پلیسه.
برخورد مایل ذرات با زاویه ۳۰ تا ۶۰ درجه؛ زبری متوسط با ناهمواریهای کشیدهتر.
ناحیه سایه در حین پاشش؛ ممکن است ذرات سندبلاست کمتر به آن نفوذ کرده و اسید بیشتر تجمع کند.
بنابراین مقایسه علمی معتبر دو برند تنها زمانی امکانپذیر است که گزارش متالورژی صراحتاً اعلام کند اندازهگیری در Flank یا Valley یا Crest صورت پذیرفته است.
۱۶. تمایز بنیادین طراحی رزوه (Thread Design) از زبری سطح (Surface Roughness)
گاهی دندانپزشکان این دو مؤلفه را با یکدیگر اشتباه میگیرند. فرمول طلایی تفکیک این دو مقوله در دنسیس به این شکل تبیین میشود:
Thread Design = معماری ماکرومکانیکی (Architecture) در برابر Surface Roughness = رابط میکروبیولوژیک (Interface).
طراحی رزوه (Thread Design)
شامل گام رزوه (Pitch)، عمق رزوه (Thread Depth)، زاویه دیواره (Flank Angle) و شکل رزوه (Buttress, Square, V-shape). این ویژگیها مسئول مستقیم ثبات اولیه مکانیکی (Primary Stability) و تبدیل نیروهای برشی به فشاری هستند (که در مقالات آینده با عنوان مقاله آتی سرفصل دوم: طراحی رزوه ایمپلنت و ثبات اولیه بررسی خواهد شد).
زبری سطح (Surface Roughness)
شامل بافت میکرومتری و نانومتری پوشاننده همان رزوهها. زبری به هیچ عنوان تعیینکننده اصلی تورک جاگذاری اولیه نیست، بلکه بستر هدایت سلولی و ثبات ثانویه بیولوژیک (Secondary Stability) را شکل میدهد.
فصل سوم: بیولوژی پیوند، تمایز ثبات اولیه و ثانویه، و پارادوکس عفونت
آبشار سلولی استئواینتگریشن از چسبیدن فیبرین تا رسوب هیدروکسیآپاتیت، نفی ارتباط زبری با ثبات اولیه مکانیکی، واکاوی سیستماتیک ۲۰۲۴ دیاولیویرا، پارادوکس پریایمپلنتیت، سطوح تفکیکشده و تحول پرینت سهبعدی تیتانیوم.
۱۷. مکانیسم بیولوژیک: زبری سطح چگونه فرآیند استئواینتگریشن را هدایت میکند؟
پس از ورود فیکسچر به بستر استخوانی دریلشده، یک مسابقه زیستی در مقیاس میلیثانیه آغاز میشود. زبری سطح (Micro-roughness) با ایجاد ناهمواریهایی در مقیاس ابعاد سلولهای استخوانی (۱ الی ۱۰ میکرومتر)، آبشار بیوشیمیایی و سلولی ترمیم را به سمت استئواینتگریشن هدایت میکند. پیوند این فرآیند با مبانی پایه در مقاله F04: استئواینتگریشن چیست و چگونه استخوان با سطح ایمپلنت یکپارچه میشود؟ و همچنین مقاله F05: Bone–Implant Interface؛ رابط استخوان و ایمپلنت به طور کامل تبیین شده است.
میکروپورها و انرژی آزاد سطحی باعث جذب فوری یونهای کلسیم، فسفات و آب میشوند.
پروتئینهای چسبنده نظیر فیبرینوژن، فیبرونکتین و ویتونکتین با تغییر کانفورماسیون روی ناهمواریها مینشینند.
پلاکتها فعال شده، لخته پایدار فیبرین شکل میگیرد و سلولهای مزانشیمی اندامکهای فیلوپودیا را روی قلهها پهن میکنند.
بیان ژنهای آلکالین فسفاتاز (ALP)، کلاژن تیپ ۱ و استئوکلسین افزایش یافته و استئوبلاستهای بالغ شکل میگیرند.
رسوب کلسیم و ماتریکس کلاژنی مستقیماً از سطح ایمپلنت به سمت بیرون جوانه میزند (Contact Osteogenesis) و ثبات ثانویه برقرار میشود.
نکته اساسی این است: درصد تماس استخوان با ایمپلنت (BIC) به معنای بقای بالینی (Survival) نیست. سطحی که BIC بالاتری در آزمایشگاه ایجاد میکند، اگر در بلندمدت مستعد آلودگی میکروبی یا ریزش پوشش باشد، بقای کلینیکی متفاوتی خواهد داشت.
۱۸. زبری سطح و ثبات اولیه (Primary Stability)؛ واکاوی یک فرضیه گمراهکننده
یکی از جذابترین و چالشبرانگیزترین پرسشهای دندانپزشکان این است: «آیا سطح زبرتر باعث افزایش ثبات اولیه فیکسچر و بالا رفتن عدد ISQ سر عمل میشود؟»
در یک مرور سیستماتیک جامع و معتبر که در سال ۲۰۲۴ منتشر شد، محققین دادههای ۱۱ مطالعه بالینی مستقل و جاگذاری ۱,۳۳۱ پایه ایمپلنت را از نظر ارتباط زبری با ثبات ارزیابیشده توسط RFA (تحلیل فرکانس رزونانس / شاخص ISQ) بررسی کردند. نتیجه شگفتآور بود:
ثبات اولیه یک پدیده صرفاً مکانیکی است که توسط دانسیته استخوان (Misch D1-D4)، درگیر شدن کورتیکال، مخروطی بودن بدنه، هندسه رزوهها و پروتکل آندردریلینگ تعیین میشود. زبری میکرومتری (۱ تا ۲ میکرومتر) در مقایسه با ماکروعمق رزوهها (۱۵۰ تا ۳۰۰ میکرومتر) آنقدر کوچک است که توان تغییر گشتاور مکانیکی استخوان متراکم را ندارد. این پیوند بالینی در مقاله F06: ثبات اولیه و ثانویه ایمپلنت (Primary & Secondary Stability) به عنوان خط قرمز تحریریه دنسیس تثبیت شده است.
۱۹. زبری سطح و ثبات ثانویه (Secondary Stability)؛ پُر کردن گودی بحرانی (The Dip Period)
اگر زبری تاثیری بر ثبات اولیه ندارد، پس کاربرد حقیقی آن در کجاست؟ پاسخ: در ثبات ثانویه بیولوژیک و کاهش زمان دوره افت ثبات (Dip Period)!
در هفتههای ۲ تا ۴، استخوان اولیه فشردهشده بازجذب میشود، اما استخوانسازی جدید کند است. در نتیجه نمودار پایداری دچار افت شدید (Stability Dip) شده و ایمپلنت تا چند هفته در وضعیت بحرانی شل شدن قرار میگیرد.
استئوبلاستها فوراً روی میکروپورها مستقر شده و استخوانسازی تماسی از همان روزهای نخست آغاز میشود. بنابراین قبل از آنکه ثبات مکانیکی اولیه سقوط کند، ثبات بیولوژیکی جایگزین آن شده و عمق «دوره افت» تقریباً مسطح میگردد.
۲۰. آیا زبری سطح بر تحلیل استخوان حاشیهای (Marginal Bone Loss) اثر دارد؟
در این زمینه در متون دانشگاهی دو مکتب فکری بزرگ وجود دارد و نیازمند نگاهی عمیقاً بیطرفانه است:
در این بررسی متاآنالیز، نویسندگان گزارش کردند که ایمپلنتهای با زبری کم (Minimally Rough) در پیگیریهای بیش از ۵ سال تحلیل استخوان کرستال کمتری نسبت به برخی ایمپلنتهای زبر با پوشش اکسید ضخیم نشان دادند. با این وجود، پژوهشگران به محدودیتهای جدی اشاره کردند: تحلیل استخوان به فاکتورهای متعددی مانند طراحی اباتمنت، پاکسازی باقیمانده سمان، ضخامت لثه کراتینیزه و بهداشت دهان بستگی دارد و نمیتوان زبری را تنها متهم قلمداد کرد.
۲۱. زبری و پریایمپلنتیت؛ پارادوکس بزرگ و دوراهی مهندسی سطح
مهندسی سطوح بیومتریال با یک دوگانه بسیار حساس مواجه است که به آن «پارادوکس زبری سطح» میگویند:
میکروپترنها لنگرگاه سلولهای استخوانساز را مهیا کرده و نرخ جوش خوردن بیولوژیک و پایداری ایمپلنت را تضمین میکنند.
اگر به هر دلیلی استخوان کرستال تحلیل رود و سطح زبر در معرض بزاق قرار گیرد، همین حفرات به بهترین پناهگاه برای استقرار بیوفیلم و کلونیزاسیون باکتریهای بیهوازی و بروز پریایمپلنتیت مقاوم به درمان تبدیل میشوند.
۲۲. آیا یک زبری یکنواخت برای تمام قسمتهای فیکسچر ایدهآل است؟ طراحی سطوح تفکیکشده
پاسخ مهندسی مدرن به پارادوکس فوق، عبور از سطوح یکدست و حرکت به سوی سطوح تفکیکشده ناحیهای (Region-Specific Surfaces) است:
- ناحیه طوقه کرستال (Transmucosal / Collar): دارای زبری پایین (Sa < 0.8 µm) یا شیارهای لیزری دقیق نانومتری (Laser-Lok) جهت تشکیل سیل بافت همبند متراکم و مهار نفوذ باکتریها.
- بدنه و رزوهها (Thread Body): زبری متوسط (Sa = 1.2 – 1.8 µm) با آبدوستی بالا جهت بیشینهسازی BIC و تسریع بارگذاری پروتز.
- ناحیه اپیکال (Apex): زبری متوسط همراه با شیارهای عمیق برش جهت جمعآوری تراشههای استخوانی حین جایگذاری خودرزوهکننده.
ویجت تعاملی ۲: شبیهساز گذار ثبات مکانیکی به ثبات بیولوژیکی و دوره افت (Dip Period)
با تغییر نوع سطح ایمپلنت، ببینید زبری سطح چگونه عمق و مدت زمان دوره بحرانی افت ثبات (Dip Period در هفتههای ۲ تا ۴) را مدیریت میکند:
۲۳. آیا زبری بالاتر همواره به معنای تماس استخوانی (BIC) بیشتر است؟
پاسخ قاطع: خیر! رابطه میان زبری سطح و استئواینتگریشن یک تابع خطی پیوسته (Linear) نیست، بلکه یک منحنی زنگولهای با قله مشخص (Bell-shaped or Peak-like curve) است:
با افزایش زبری، مساحت مؤثر تماس بالا رفته و تماس استخوان با ایمپلنت (BIC) به سرعت رشد میکند.
نمودار وارد فاز فلات و سپس نزولی میشود! فرورفتگیهای بیش از حد عمیق مانع از نفوذ کامل خون مویرگی شده، ترپذیری به دلیل حبابهای هوا کاهش مییابد و تنشهای تماسی سلولها را دچار آپوپتوز میکند.
بنابراین ادعای بازاریابی «زبری بیشتر = جوش خوردن قویتر» از نظر زیستشناسی سلولی کاملاً مردود است.
۲۴. ظهور ساخت افزایشی (Additive Manufacturing) چه تحولی در مفهوم زبری ایجاد کرد؟
تولید فیکسچرهای ایمپلنت با فناوریهای پرینت سهبعدی پودر تیتانیوم (نظیر Selective Laser Melting - SLM و Electron Beam Melting - EBM) تعریف سنتی زبری را وارد دورهای نو کرده است:
در ایمپلنتهای پرینتشده، به جای یک زبری سطحی دوبعدی نازک، شبکهای از تخلخلهای به هم پیوسته با ابعاد ۳۰۰ تا ۵۰۰ میکرومتر پدید میآید که تقلیدی دقیق از استخوان ترابکولار اسفنجی انسان (Trabecular Titanium) است. در این سیستمها، پارامتر Sa به دلیل ذرات پودر ذوبنشده ممکن است ارقام بالایی نظیر ۳ تا ۵ میکرومتر نشان دهد؛ بنابراین مرورهای سیستماتیک تاکید میکنند که مترولوژی این سطوح نباید مستقیماً با سطوح سابترکتیو (تراشخورده و اسیداچ شده) مقایسه شود.
فصل چهارم: جعبهابزار نقادانه دندانپزشک در خواندن کاتالوگها و مقالات
تحلیل بالینی دو ایمپلنت فرضی با Sa یکسان، چکلیست ۱۰ سواله اعتبارسنجی ادعاهای مارکتینگ، بررسی عدم استانداردسازی فیلترینگ در ژورنالها، جدول طلایی مترولوژی و نظرسنجی زنده هماندیشی بالینی.
۲۵. سناریوی کلینیکی: مقایسه ایمپلنت A با Sa=1.5 در برابر ایمپلنت B با Sa=2.5
فرض کنید دو کمپانی در مطب شما حضور دارند: کمپانی A ادعا میکند سطح فیکسچرش با Sa = 1.5 µm استاندارد طلایی است؛ کمپانی B میگوید سطح فیکسچر ما با Sa = 2.5 µm زبری بیشتری دارد و استخوانسازی سریعتری به ارمغان میآورد. کدامیک برتر است؟
- مورفولوژی حفرات چیست؟ (قلههای تیز یا درههای نرم)
- شیمی لایه اکسید چیست؟ (TiO2 خالص یا همراه با رسوبات آلومینا)
- زاویه تماس قطره آب (Contact Angle) و وضعیت ترپذیری چقدر است؟
- مقدار شاخص Sdr و افزایش مساحت واقعی چقدر است؟
- روش اندازهگیری و کاتآف فیلتر چه بوده است؟
- اندازهگیری در کجای فیکسچر (طوقه، بدنه، قله یا قعر رزوه) صورت گرفته؟
- توزیع تنش مکانیکی و طراحی رزوهها به چه صورت است؟
- نرخ تماس استخوان با ایمپلنت (BIC) در مطالعات حیوانی چقدر گزارش شده؟
- میزان تحلیل استخوان حاشیهای (MBL) در پیگیریهای بالای ۵ سال چقدر است؟
- آیا کارآزماییهای بالینی تصادفی مستقل (RCT) تفاوت معناداری در بقای نهایی نشان دادهاند؟
۲۶. چکلیست ۱۰ سواله پای یونیت: چگونه کاتالوگهای تبلیغاتی را هوشمندانه بخوانیم؟
هرگاه در بروشور یک برند خارجی یا داخلی با عبارات جذابی نظیر «Super Rough Micro-Surface — Sa 1.8 µm» روبرو شدید، بلافاصله این چکلیست را پیش روی کارشناس علمی بگذارید:
۲۷. مهمترین موانع در مقایسه مقالات علمی حوزه زبری سطح
بزرگترین معضل در ادبیات متالورژی ایمپلنت، عدم یکنواختی گزارشها است. یک مقاله از پروفیلومتر تماسی با کاتآف ۰.۸ میلیمتر استفاده کرده، مقاله دیگر از تداخلسنجی نوری بدون فیلترینگ صریح، و مقاله سوم تنها چند عکس زیبا از SEM ارائه داده است!
۲۸. جدول طلایی مترولوژی سطوح: مقایسه جامع پارامترهای Ra, Sa, Rz, Sdr, Sq, Ssk, Sku
ماتریس زیر به عنوان جامعترین راهنمای مهندسی دندانپزشکی، تعاریف استاندارد ISO 25178، ابعاد و مفهوم بالینی پارامترهای کلیدی زبری را یکجا گرد آورده است:
| کد شاخص | عنوان کامل لاتین | بُعد سنجش | تعریف مهندسی فیزیکی | مفهوم بالینی در ایمپلنتولوژی |
|---|---|---|---|---|
| Ra | Arithmetic Average Roughness | 2D خطی | میانگین قدرمطلق انحرافات ارتفاعی در طول یک خط | ساده اما ناکافی؛ عدم تفکیک قله از دره و کوری فضایی |
| Sa | Arithmetical Mean Height | 3D مساحت | میانگین قدرمطلق ارتفاع تمامی نقاط یک پهنه مساحتی | استاندارد طلایی طبقهبندی زبری در متالورژی مدرن ایمپلنت |
| Sq | Root Mean Square Height | 3D مساحت | جذر میانگین مربعات ارتفاع نقاط (انحراف معیار ارتفاع) | حساسیت آماری بیشتر به قلهها و درههای افراطی نسبت به Sa |
| Rz / Sz | Maximum Height of Surface | 2D / 3D | فاصله میانگین بلندترین قلهها تا عمیقترین درهها | آشکارسازی سریع آسیبهای مکانیکی، پلیسههای خطرناک و ترکها |
| Sdr | Developed Interfacial Area Ratio | هیبریدی ٪ | درصد افزایش مساحت واقعی میکروسکوپی نسبت به مساحت صاف | مهمترین شاخص تماس بیولوژیک؛ وسعت واقعی لنگرگاههای سلولی |
| Ssk | Skewness of Height Distribution | چولگی توزیع | تقارن منحنی فراوانی ارتفاع نقاط حول خط میانگین | Ssk منفی = غلبه درهها و حفرات خیسشونده؛ Ssk مثبت = غلبه قلههای تیز |
| Sku | Kurtosis of Height Distribution | کشیدگی قله | میزان تیزی یا پهن بودن قلههای ناهمواری | Sku > 3 نشاندهنده قلههای سوزنی و ایجاد تمرکز تنش در استخوان |
نظرسنجی زنده: اولویت شما در انتخاب تکنولوژی سطح فیکسچر چیست؟
در کیسهای با تراکم استخوانی ضعیف (D3 و D4) یا پروتکلهای بارگذاری زودهنگام (Immediate / Early Loading)، ترجیح بالینی شخص شما کدام فناوری فرآوری سطحی است؟ نظر خود را ثبت فرمایید تا نتایج به صورت زنده با سایر همکاران به اشتراک گذاشته شود:
واژهنامه و لغتنامه اصطلاحات تخصصی مترولوژی و مهندسی سطح ایمپلنت
فرهنگ تشریحی واژگان مهندسی متالورژی و بیومکانیک سطوح ایمپلنت جهت استفاده بالینی، ارزیابی مقالات آکادمیک و مذاکره با نمایندگان کمپانیها:
انحرافات ریز میکرومتری سطح قطعه نسبت به صفحه مبنا در اثر فرآیندهای تراش یا اچینگ که بستر گیر مکانیکی و رشد سلولی را فراهم میسازد.
تصویر جامع و کامل هندسی سطح در سه بعد فضایی، شامل خطای فرم کلی (Form)، موجدار بودن (Waviness) و بافت ناهمواریهای ریز (Roughness).
میانگین حسابی قدرمطلق انحرافات ارتفاع از خط مرجع در امتداد یک خط مستقیم تکمحوره؛ عاجز از درک جهتگیری و مساحت سهبعدی.
میانگین حسابی انحرافات ارتفاع بر روی کل مساحت ارزیابیشده (مترولوژی سهبعدی طبق ISO 25178)؛ زبان استاندارد جهانی در ایمپلنتولوژی مدرن.
درصد افزایش مساحت واقعی تماس به دلیل حضور قلهها و درهها در مقایسه با یک صفحه تخت فرضی؛ مهمترین معیار وسعت لنگرگاههای چسبیدن فیبرین.
فاصله عمودی میان بلندترین قله و عمیقترین دره در پنجره سنجش؛ نشاندهنده عمق نفوذ فرورفتگیهای اسیداچ یا ضخامت لایه متخلخل.
بازه زمانی هفته ۲ تا ۴ پس از جراحی؛ دورهای که ثبات مکانیکی اولیه به دلیل استئوکلازی افت کرده ولی ثبات بیولوژیک هنوز به حداکثر نرسیده است.
درصد خطی تماس مستقیم ماتریکس معدنی استخوان با سطح فلزی تیتانیوم در آنالیزهای هیستومورفومتری بدون حضور لایه بافت همبند فیبروز.
فصل پنجم: باورهای غلط، پیامهای کلینیکی، واژهنامه تخصصی و سوالات متداول
۷ کارت مقایسهای باورهای غلط در برابر شواهد، ۳ سطح قطعیت بیومتریال، جمعبندی کاربردی برای جراحی، واژهنامه اصطلاحات مترولوژی و پرسشهای پرتکرار با ساختار رسمی Schema.org.
۳۰. باورهای غلط رایج پیرامون زبری سطح در برابر حقایق متالورژی (Myth vs Reality)
در این بخش، ۷ باور نادرست که دهههاست در مارکتینگ ایمپلنت تکرار میشوند را در برابر یافتههای قطعی آزمایشگاهی و کلینیکی به چالش میکشیم:
۳۱. آنچه علم متالورژی امروز با قطعیت بیان میکند (۳ سطح شواهد)
- توپوگرافی در مقیاس میکرو بر سرعت چسبندگی سلولهای استخوانساز اثر مستقیم دارد.
- سطوح با زبری متوسط در قیاس با سطوح صاف برانمارک، گشتاور باز کردن (Removal Torque) بالاتری دارند.
- شاخصهای منفرد ارتفاع (Ra/Sa) به تنهایی توصیفکننده کل هندسه سطح نیستند.
- زبری سطح با ثبات اولیه اندازهگیری شده با RFA همبستگی معناداری ندارد.
- افزایش آبدوستی سطحی (Hydrophilicity) میتواند هیلینگ اولیه در استخوانهای نرم D3/D4 را تسریع کند.
- نانوتوپوگرافی (Nano-roughness) ممکن است پیامرسانی بیوشیمیایی تمایز استئوبلاستها را تقویت نماید.
- طراحی سطوح تفکیکشده (Region-specific) در طوقه کرستال مزایای هیستولوژیک ایجاد میکند.
- تعیین یک عدد زبری جهانشمول بهینه برای تمامی شرایط بالینی و بیماران سیستمیک.
- اینکه آیا تغییرات زبری به تنهایی میتواند نرخ شیوع پریایمپلنتیت ۱۰ ساله را به صورت مستقل دگرگون کند.
- اینکه آیا برتریهای بیولوژیک ثبتشده در شرایط آزمایشگاهی همواره به بقای بالینی برتر منتهی میشوند.
۳۲. پیامهای راهبردی بالینی برای دندانپزشک (Clinical Takeaways)
۳۳. نتیجهگیری نهایی دنسیس؛ عبور از توهم تکعددی در ارزیابی سطوح
زبری سطح ایمپلنت دندانی یک عدد ریاضی ساده نیست؛ بلکه یک معماری چندبعدی، زنده و پویاست که فصل مشترک میان دنیای بیجان فلز تیتانیوم و جهان پیچیده سلولهای زیستی بدن انسان را رقم میزند. پارامترهای Ra، Sa، Rz و Sdr ابزارهای قدرتمند ما برای درک این پیچیدگی هستند، اما هیچکدام به تنهایی قادر به بازگویی تمام حقیقت نیستند.
در دوران معاصر ایمپلنتولوژی، پرسش علمی جراحان دیگر این نیست که «کدام برند زبری بالاتری دارد؟»، بلکه این است که «این سطح چه توپوگرافی، چه خلوص شیمیایی، چه رفتار ترپذیری و چه شواهد بالینی بلندمدتی در مطالعات مستقل انسانی از خود به جای گذاشته است؟» این همان دیدگاه نقادانه و معتبری است که دانشنامه دنسیس در تمامی مقالات سرفصل دوم دنبال میکند.
۳۴. نقشه شبکه پیوندهای درونی دانشنامه دنسیس (SEO Topic Matrix)
جهت مطالعه پیوسته مباحث مرتبط، شبکه مقالات تخصصی سرفصلهای اول و دوم دانشنامه ایمپلنتولوژی دنسیس به شرح زیر در دسترس شماست:
مهندسی سطح ایمپلنت و نقش Surface در استئواینتگریشن
استئواینتگریشن چیست و چگونه استخوان به سطح ایمپلنت جوش میخورد؟
Bone–Implant Interface؛ کالبدشکافی رابط استخوان و ایمپلنت
Primary و Secondary Stability؛ تحلیل فرکانس رزونانس (ISQ)
تفاوت SLA، RBM و SA در فناوری و متالورژی سطوح ایمپلنت
سطوح Hydrophilic و Superhydrophilic؛ زیستشیمی آبدوستی
پرسشهای پرتکرار بالینی پیرامون زبری سطح ایمپلنت دندان (FAQ)
تفاوت اصلی میان شاخص زبری Ra و Sa چیست و چرا دندانپزشک باید آن را بداند؟ +
آیا ایمپلنتی با زبری Sa = 2.5 µm سریعتر از ایمپلنت Sa = 1.5 µm جوش میخورد؟ +
چرا در جراحی ایمپلنت، زبری سطح بر ثبات اولیه (تورک جاگذاری) بیتاثیر است؟ +
شاخص Sdr چیست و چرا برای ارزیابی بالینی اهمیت بیشتری نسبت به Sa دارد؟ +
آیا زبری سطح ایمپلنت خطر ابتلا به پریایمپلنتیت را افزایش میدهد؟ +
چرا تصاویر SEM به تنهایی برای سنجش کیفیت زبری یک فیکسچر کفایت نمیکنند؟ +
محتوای این مقاله بر پایه بیانیههای اجماعی EAO، یافتههای هیستومورفومتری گروه گوتنبرگ و ژورنالهای معتبر Q1 با ضریب تاثیر بالا تدوین شده است:
- Albrektsson T, Wennerberg A. Oral implant surfaces: Part 1—review focusing on topographic and chemical properties of different surfaces and in vivo responses to them. Int J Prosthodont. 2004;17(5):536-543. [PMID: 15543910]
- Wennerberg A, Albrektsson T. Effects of titanium surface topography on bone integration: a systematic review. Clin Oral Implants Res. 2009;20 Suppl 4:172-184. [DOI: 10.1111/j.1600-0501.2009.01775.x]
- Rupp F, Liang L, Geis-Gerstorfer J, Scheideler L, Hüttig F. Surface characteristics of dental implants: A review. Dent Mater. 2018;34(1):40-57. [PMID: 29029850]
- Dohan Ehrenfest DM, Coelho PG, Kang BS, Sul YT, Albrektsson T. Classification of osseointegrated implant surfaces: materials, chemistry and topography. Trends Biotechnol. 2010;28(4):198-206. [PMID: 20116873]
- Bosshardt DD, Chappuis V, Buser D. Osseointegration of titanium, titanium alloy and zirconia dental implants: current knowledge and open questions. Periodontol 2000. 2017;73(1):22-40. [PMID: 28000277]
- Junker R, Dimakis A, Thoneick M, Jansen JA. Effects of implant surface coatings and modifications on osseointegration and clinical outcome. Clin Oral Implants Res. 2009;20 Suppl 4:185-206.
- Abrahamsson I, Berglundh T, Linder E, Lang NP, Lindhe J. Early bone formation adjacent to rough and turned endosseous implant surfaces. Clin Oral Implants Res. 2004;15(4):381-392. [PMID: 15248872]
- Shalabi MM, Gortemaker A, Van't Hof MA, Jansen JA, Creugers NHJ. Implant surface roughness and bone healing: a systematic review. J Dent Res. 2006;85(6):496-500. [PMID: 16723643]
- de Assis SL, et al. The influence of surface treatment on the implant roughness pattern. Clin Oral Implants Res. 2013. [PMID: 23138742]
- Pye AD, Lockhart DEA, Dawson MP, Murray CA, Smith AJ. A review of dental implants and infection. J Hosp Infect. 2009;72(2):104-110. [PMID: 19403271]
- de Oliveira N, et al. Correlation between Implant Surface Roughness and Implant Stability: A Systematic Review. Dent J. 2024;12(9):276. [PMID: 39329842]
- Albrektsson T, Wennerberg A. Long-term effect of surface roughness and patients' factors on crestal bone loss at dental implants: a systematic review and meta-analysis. Clin Implant Dent Relat Res. 2016. [PMID: 27860171]
- Surface structure characteristics of dental implants and their potential changes following installation: a literature review. BMC Oral Health. 2023. [PMCID: PMC10318307]
- Influence of the roughness of dental implants obtained by additive manufacturing on osteoblastic adhesion and proliferation: a systematic review. BMC Oral Health. 2023. [PMCID: PMC9834751]
