در دهه‌های نخست تکامل علم ایمپلنتولوژی و از زمان پژوهش‌های بنیادین پروفسور برنمارک، تمرکز اصلی پژوهشگران و کمپانی‌های سازنده عمدتاً بر پارامترهای مکانیکی و ساختاری معطوف بود: ماکروژئومتری فیکسچر، طراحی هندسی رزوه‌ها (Thread Design)، زبری میکرومتری (Roughness) و ایجاد توپوگرافی‌های متخلخل از طریق فرآیندهای مکانیکی و شیمیایی. چنان‌که در مقاله T01: مهندسی سطح ایمپلنت و فناوری‌های اصلاح سطح تشریح گردید، تغییر تفکر از سطوح صیقلی ماشین‌کاری‌شده به سطوح زبر توانست نرخ موفقیت جوش خوردن استخوان را به طور چشمگیری متحول سازد.

اما با پیشرفت دانش بیومتریال‌ها و بیوفیزیک سطحی مشخص شد که یک فیکسچر تیتانیومی کاشته‌شده درون استخوان، صرفاً یک قطعه پیچ مکانیکی نیست که سلول‌های استخوانی به صورت منفعل بر روی آن رشد کنند. در کسری از ثانیه پس از جای‌گذاری ایمپلنت در بستر استخوان، سطح فلز پیش از آنکه حتی یک سلول استخوانی فرصت نزدیک شدن به آن را پیدا کند، در معرض هجوم یک محیط مایع فوق‌العاده پیچیده قرار می‌گیرد: آب، یون‌های الکترولیت، پروتئین‌های پلاسما، فیبرینوژن، پلاکت‌ها و مولکول‌های آلی سرم خون. این حقیقت بیولوژیک، مهندسان را با پرسشی عمیق‌تر مواجه ساخت: آیا می‌توان علاوه بر هندسه و زبری فیزیکی، نحوه تعامل الکتروشیمیایی و ترمودینامیکی سطح با مایعات زیستی بدن را نیز مهندسی کرد؟

پاسخ این پرسش، آغاز تحقیقات گسترده بر روی پدیده ترپذیری سطح (Surface Wettability) و به دنبال آن پیدایش مفاهیم سطوح آبدوست (Hydrophilic) و فوق‌آبدوست (Superhydrophilic) در متالورژی ایمپلنت بود. ترپذیری یک ویژگی فیزیکوشیمیایی جامع است که در تقاطع شیمی سطح (Surface Chemistry)، انرژی آزاد سطحی (Surface Energy)، زبری میکرومتری و نانومتری و میزان آلودگی‌های محیطی تعریف می‌شود و نقشی سرنوشت‌ساز در نخستین آبشار پاسخ میزبان (Host Response Cascade) ایفا می‌کند.

یکی از رایج‌ترین خطاهای ادراکی در ادبیات تجاری دندانپزشکی، خلط سه مفهوم کاملاً متمایز اما مرتبط با یکدیگر است:

این رابطه را هرگز نباید بیش از حد ساده‌انگاری کرد. این فرض که «هر سطحی که زاویه تماس کمتری دارد الزاماً از همه جهات زیست‌سازگارتر است»، یک مغالطه علمی است. زاویه تماس صرفاً یک شاخص توصیفی رفتار تر شدن است و نباید به عنوان یک نتیجه بالینی مستقل تلقی شود.

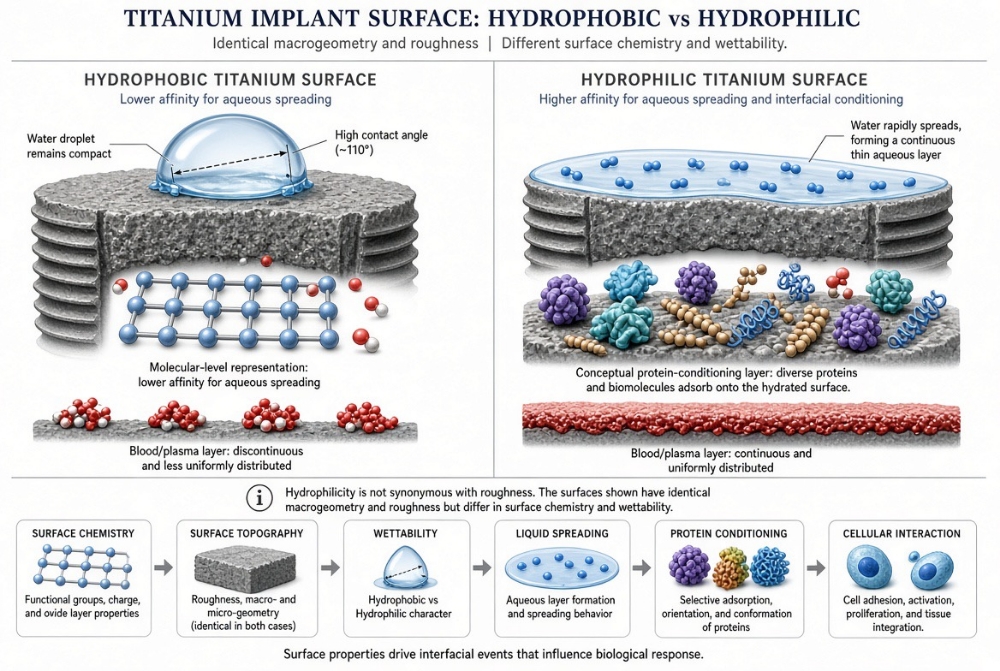

از منظر فیزیکی، هنگامی که یک قطره مایع (مانند آب مقطر دوبار تقطیرشده یا خون انسان) روی یک بستر جامد قرار می‌گیرد، به دلیل نیروهای متضاد کشش سطحی مایع، کشش سطحی جامد و انرژی بین‌سطحی، قطره شکلی تعادلی به خود می‌گیرد. زاویه‌ای که در نقطه برخورد مماس مایع با سطح جامد در حضور فاز گاز تشکیل می‌شود، به عنوان زاویه تماس (θ) تعریف می‌گردد.

به صورت مفهومی و بصری:

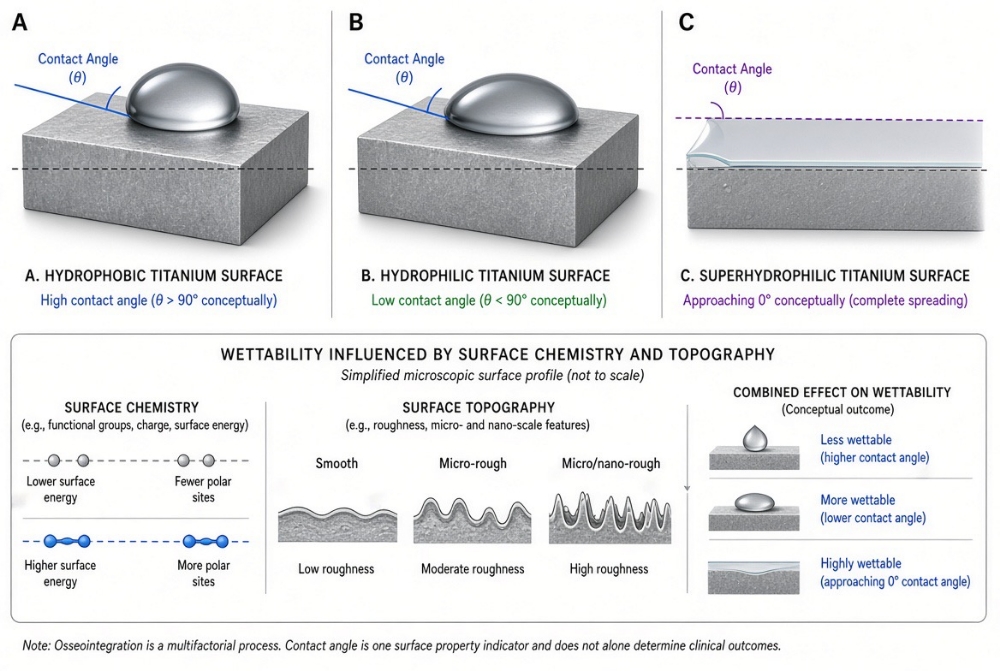

• زاویه تماس پایین (θ < ۹۰°): جاذبه بین‌مولکولی میان مایع و جامد (نیروهای چسبندگی یا Adhesion) بر جاذبه بین‌مولکول‌های مایع (نیروهای هم‌چسبی یا Cohesion) غلبه کرده و قطره بر روی سطح پهن می‌شود (High Wetting).
• زاویه تماس بالا (θ > ۹۰°): نیروهای هم‌چسبی مایع قوی‌تر بوده و قطره ترجیح می‌دهد شکل کروی خود را حفظ کند تا کمترین تماس ممکن را با سطح برقرار نماید (Low Wetting / Dewetting).

نکته بسیار حیاتی در متالورژی ایمپلنت این است که عدد حاصل از اندازه‌گیری زاویه تماس به شدت تابع پروتکل آزمایشگاهی است: خلوص شیمیایی آب، حجم قطره، دمای محیط، رطوبت نسبی، مدت زمان سپری‌شده پس از فرود قطره (Evaporation kinetics)، توپوگرافی سطح و مهم‌تر از همه سن سطح و آلودگی‌های هیدروکربنی اتمسفر. بنابراین مقایسه مستقیم داده‌های دو مقاله پژوهشی مجزا بدون تطبیق متدولوژی گونیومتری (Sessile Drop vs. Wilhelmy Plate)، می‌تواند گمراه‌کننده باشد.

در ادبیات مهندسی مواد و بیومکانیک، طبقه‌بندی رفتاری سطوح بر پایه زاویه تماس با آب به شرح جدول استاندارد زیر تدوین شده است:

مطالعات جامع متالورژی بر روی سطوح تجاری موجود در بازار جهانی (Gittens et al., 2014) نشان داده‌اند که زاویه تماس ایمپلنت‌های تجاری دندانپزشکی در زمان خارج شدن از بسته‌بندی، دامنه‌ای فوق‌العاده متغیر از ۰ درجه (ترپذیری کامل) تا بیش از ۱۳۸ درجه (شدیداً آبگریز) را به نمایش می‌گذارند. این گستره وسیع تأیید می‌کند که سطوح ایمپلنت صرفاً به دلیل جنس تیتانیوم، رفتار یکسانی در برابر خون ندارند.

سوپرهیدروفیلیک بودن را می‌توان به عنوان یک وضعیت ترمودینامیکی فرین (Extreme Hydrophilicity) تعریف کرد که در آن کشش بین‌سطحی جامد به قدری بالا است که آب یا خون در کسری از میلی‌ثانیه بر روی تمام ناهمواری‌های میکرومتری و نانومتری جاری شده و زاویه تماس به سمت صفر متمایل می‌گردد. در این وضعیت، کل حفرات و منافذ میکرومتری بدون حبس حباب‌های هوا (Air Entrapment) از مایع بیولوژیک اشباع می‌شوند.

بنابراین، ادعای برخی تولیدکنندگان مبنی بر اینکه سوپرهیدروفیلیک بودن ایمپلنت به تنهایی تضمین‌کننده برتری قطعی بیولوژیکی است، از نظر متالورژی پایه فاقد وجاهت علمی بوده و این ویژگی باید همواره در کنار زبری سه‌بعدی و خلوص شیمیایی مورد تحلیل قرار گیرد.

در مقاله T02: زبری سطح، مترولوژی Ra و Sa و توپوگرافی سه‌بعدی اثبات کردیم که متغیرهای هندسی با یکدیگر برابر نیستند (Roughness ≠ Surface Area ≠ Pore Architecture). اکنون در مقاله T04 یک محور بنیادین جدید به این مدل چندبُعدی اضافه می‌کنیم: توپوگرافی با ترپذیری برابر نیست (Topography ≠ Wettability).

این اصل یکی از مهم‌ترین ستون‌های علمی T04 است: دو ایمپلنت با زبری کاملاً یکسان (مثلاً هر دو با S_a = 1.5 μm) و شیمی تیتانیومی مشابه، می‌توانند رفتار ترپذیری کاملاً متضادی از خود نشان دهند؛ یکی به شدت آبدوست و دیگری کاملاً آبگریز باشد. مدل مفهومی یکپارچه دنسیس برای درک زنجیره تبدیل متالورژی به رفتار زیستی چنین است:

این مدل ثابت می‌کند که ترپذیری یک پدیده ایزوله نیست، بلکه برآیند نیروهای ترمودینامیکی ناشی از ساختار شیمیایی و ناهمواری فیزیکی سطح است که مستقیماً نخستین ثانیه‌های برخورد با بافت زنده را هدایت می‌کند.

در فیزیک حالت جامد، اتم‌های درون توده فلز تیتانیوم از تمامی جهات توسط پیوندهای فلزی متقارن محاصره شده‌اند. اما اتم‌هایی که در سطح خارجی قرار دارند، پیوندهای ناقص و جبران‌نشده دارند. این عدم توازن، انرژی پتانسیل مازادی ایجاد می‌کند که به آن انرژی آزاد سطحی (γ_S) می‌گویند.

تعادل ترمودینامیکی یک قطره روی سطح ایده‌آل صیقلی با معادله یانگ (Young’s Equation) توصیف می‌شود:

در این معادله، γ_SV کشش سطحی جامد-گاز، γ_SL کشش بین‌سطحی جامد-مایع و γ_LV کشش سطحی مایع-گاز است. بر این اساس:

• هر چه انرژی آزاد سطحی جامد (γ_SV) بالاتر باشد، مقدار cos θ به سمت ۱ متمایل شده و زاویه تماس θ کاهش می‌یابد (گرایش ذاتی به خیس‌شوندگی کامل).
• انرژی آزاد سطحی خود دارای دو جزء اساسی است: جزء پاششی (Dispersive component) ناشی از نیروهای واندروالس و جزء قطبی (Polar component) ناشی از پیوندهای دوقطبی و هیدروژنی. در سطوح سوپرهیدروفیلیک، جزء قطبی به شدت غالب است.

نکته کلینیکی حائز اهمیت: تعیین دقیق انرژی سطحی نیازمند گونیومتری با حداقل ۲ تا ۳ مایع آزمون مختلف (مانند آب، دی‌یدومتان و فرمامید) بر اساس مدل‌های محاسباتی Owens-Wendt یا van Oss است. بنابراین گزارش تک‌عددی زاویه تماس آب، هرگز به معنای اندازه‌گیری کامل انرژی آزاد سطحی نیست.

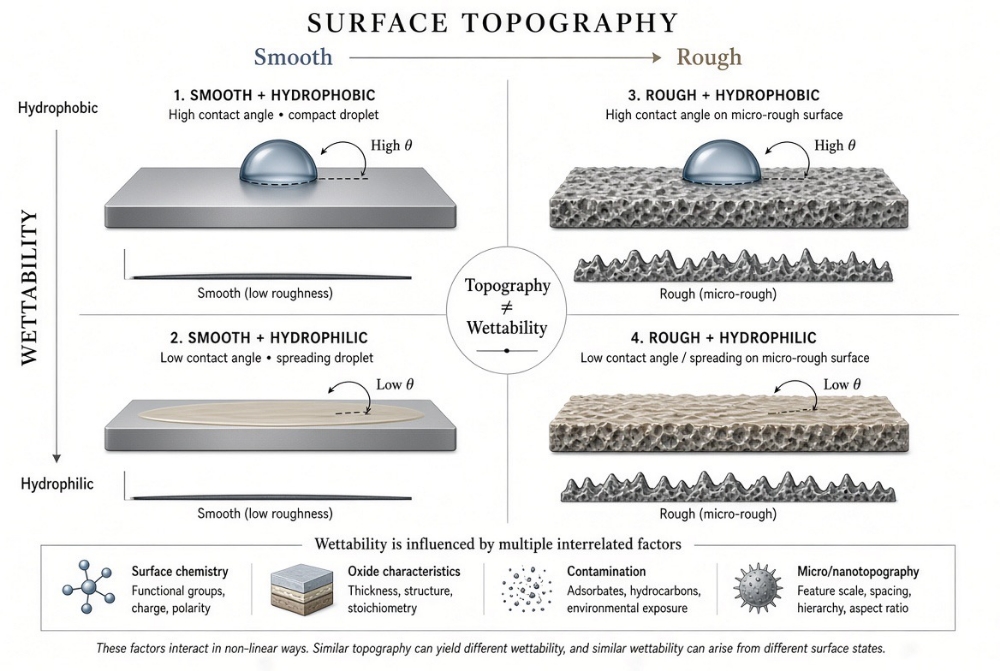

آیا زبرتر کردن سطح تیتانیوم، ترپذیری آن را افزایش می‌دهد یا کاهش؟ پاسخ کوتاه و غافلگیرکننده این است: بسته به شرایط، می‌تواند هر دو را انجام دهد! این یکی از ظریف‌ترین پارادوکس‌های متالورژی است که توسط دو مدل کلاسیک فیزیک سطوح توصیف می‌شود:

این یافته مبنای درک تفاوت فاحش میان سطوح سنتی SLA و سطوح سوپرهیدروفیلیک مدرن است: در سطوح سنتی که دچار کهنگی شده‌اند، رژیم کاسی-بکستر مانع از تماس کامل خون با اعماق حفرات می‌شود؛ در حالی که فناوری‌های نوین آبدوستی، گذار کامل از رژیم کاسی-بکستر به رژیم ونزل را تسهیل می‌کنند.

در ارزیابی واقعی یک ایمپلنت دندانی، مایع بیولوژیک در حالت ایستا باقی نمی‌ماند. هنگام پیچاندن فیکسچر درون استخوان، خون به صورت دینامیک و تحت تنش بر روی سطح جریان می‌یابد. بنابراین تکیه صرف بر زاویه تماس استاتیک (Static WCA) کافی نبوده و اندازه‌گیری‌های دینامیک اهمیت مضاعف می‌یابند:

• زاویه تماس پیش‌رونده (Advancing Contact Angle — θ_a): زاویه تماس در حین افزایش حجم قطره یا گسترش جبهه مایع بر روی سطح خشک تیتانیوم. این زاویه نمایانگر مقاومت سطح در برابر آغاز تر شدن است.
• زاویه تماس پس‌رونده (Receding Contact Angle — θ_r): زاویه تماس در حین مکش و کاهش حجم قطره بر روی سطح از پیش مرطوب‌شده. این زاویه نشان‌دهنده میزان چسبندگی و نگهداری مایع بر روی سطح است.
• هیسترزیس زاویه تماس (Contact Angle Hysteresis — CAH = θ_a - θ_r): اختلاف زاویه پیشروی و پسروی که تابعی مستقیم از زبری نانومتری و ناهمگنی شیمیایی سطح است. مقادیر بالای هیسترزیس نشان‌دهنده گیر افتادن خط تماس (Contact Line Pinning) در موانع میکرومتری است.

در سطوح سوپرهیدروفیلیک ایده‌آل، مقدار θ_a و θ_r هر دو به صفر نزدیک می‌شوند و پدیده Pinning از بین می‌رود؛ بدین معنا که مایع با کمترین مقاومت بر روی سطح پخش شده و به پایداری می‌رسد.

فرض کنید دو ایمپلنت از دو کمپانی رقیب با مشخصات زیر به یک کلینیسین ارائه شود:

آیا می‌توان صرفاً بر اساس این دو عدد نتیجه گرفت که ایمپلنت A عملکرد درمانی و نرخ بقای بالاتری نسبت به ایمپلنت B خواهد داشت؟ پاسخ علمی قاطعانه «خیر» است. زیرا این دو عدد هیچ اطلاعاتی درباره پارامترهای حیاتی زیر به دست نمی‌دهند:

1. ترکیب شیمیایی و ضخامت لایه اکسید دی‌اکسید تیتانیوم (TiO₂) چگونه است؟
2. میزان آلودگی‌های هیدروکربنی اتمسفر چقدر است؟
3. زبری سه‌بعدی (S_a) و ضریب توسعه مساحت سطحی (S_dr) چقدر است؟
4. معماری تخلخل و توزیع ابعادی میکروپورها چند میکرومتر است؟
5. نوع، جهت‌گیری فضایی (Conformation) و غلظت پروتئین‌های چسبندگی چگونه است؟
6. پاسخ سلول‌های استخوان‌ساز و درصد تماس استخوان با ایمپلنت (BIC) در مطالعات بافت‌شناسی چه رقمی را نشان می‌دهد؟

نتیجه بنیادین: زاویه تماس یک شاخص توصیفی آزمایشگاهی (Descriptor) است، نه یک نتیجه بالینی (Clinical Outcome). در ادامه این مقاله خواهیم دید که چگونه سطوح آبگریز نیز می‌توانند به موفقیت‌های کلینیکی خیره‌کننده‌ای دست یابند.

یکی از بنیادین‌ترین کشفیات دو دهه اخیر در علم متالورژی زیستی، شناسایی پدیده‌ای به نام کهنگی بیولوژیک تیتانیوم (Biological Aging of Titanium) است. تا پیش از این، تصور عمومی بر این بود که تیتانیوم به عنوان یک فلز بی‌اثر (Inert) و با لایه اکسید دی‌اکسید تیتانیوم (TiO₂) پایدار، پس از تولید و استریلیزاسیون دستخوش هیچ‌گونه تغییر ماهوی نمی‌شود و ویژگی‌های آن در گذر زمان ثابت می‌ماند.

اما پژوهش‌های پیشگامانه پروفسور اوگیدا (Ogawa et al.) در دانشگاه UCLA نشان داد که سطح تیتانیوم تازه تولیدشده (Fresh Titanium) دارای بار مثبت سطحی، انرژی آزاد بالا و رفتاری کاملاً آبدوست و سوپرهیدروفیلیک است. با این حال، با گذشت روزها، هفته‌ها و ماه‌ها پس از ساخت، ویژگی‌های فیزیکوشیمیایی این سطح به تدریج تنزل می‌یابد:

• انرژی آزاد سطحی تیتانیوم به شدت افت می‌کند.
• بار الکتریکی سطح از حالت الکتروپوزیتیو به سمت الکترونگاتیو خنثی یا منفی تغییر جهت می‌دهد.
• زاویه تماس آب به طور پیوسته افزایش یافته و سطح از حالت آبدوست مطلق به سمت یک بستر شدیداً آبگریز (Hydrophobic) با زاویه تماس بیش از ۹۰ الی ۱۲۰ درجه پیش می‌رود.
• تمایل اولیه پروتئین‌های چسبندگی خون و سلول‌های استخوان‌ساز برای نشستن بر روی سطح تیتانیوم دچار تاخیر زمانی محسوس می‌شود.

این دگرگونی ساختاری ثابت می‌کند که تاریخ ساخت و شرایط نگهداری فیکسچر، نقشی بسیار فراتر از یک پارامتر انبارداری ساده در عملکرد بیولوژیک ایفا می‌کند.

علت اصلی رخداد کهنگی بیولوژیک چیست؟ پاسخ در ترمودینامیک لایه سطحی دی‌اکسید تیتانیوم نهفته است. دی‌اکسید تیتانیوم تازه تولیدشده به دلیل پیوندهای اشباع‌نشده اتمی، کشش فوق‌العاده شدیدی برای برقراری پیوند دارد. در هوای آزاد، گازهای اتمسفریک حاوی مقادیر قابل توجهی از ترکیبات آلی فرار (Volatile Organic Compounds — VOCs) و زنجیره‌های هیدروکربنی معلق در هوا هستند.

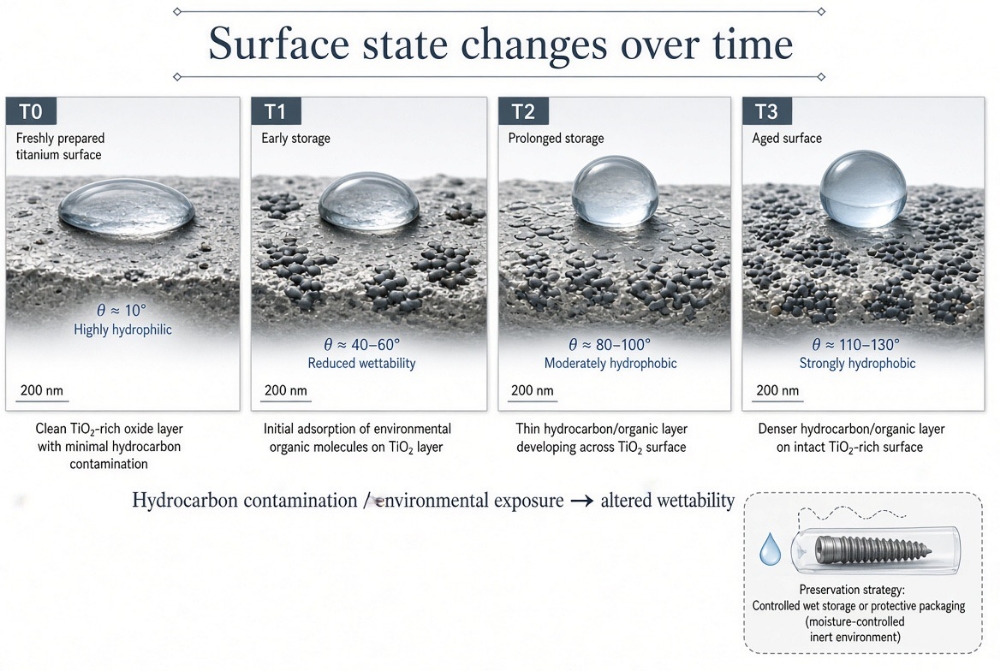

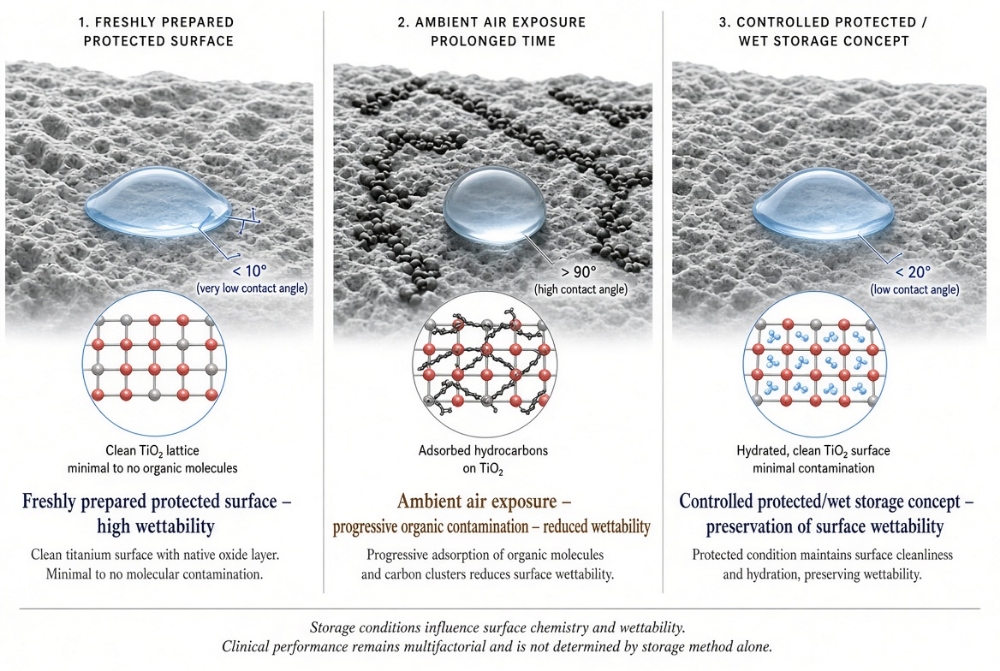

طی چند ساعت تا چند هفته پس از خروج تیتانیوم از محیط خلأ ساخت، این مولکول‌های هیدروکربنی غیرقطبی (Non-polar Hydrocarbons) به سرعت جذب لایه سطحی شده و یک لایه نازک پلاک کربنی ناخواسته بر روی سطح تشکیل می‌دهند. آنالیزهای طیف‌سنجی فوتوالکترون پرتو ایکس (XPS) نشان می‌دهند که میزان کربن سطحی در تیتانیوم کهنه می‌تواند به بیش از ۴۰ تا ۶۰ درصد از اتم‌های لایه بیرونی برسد!

نکته بسیار مهم: این آلودگی هیدروکربنی یک آلودگی میکروبی یا باکتریایی نیست و با روش‌های معمول استریلیزاسیون گاما (Gamma Irradiation) یا اتوکلاو از بین نمی‌رود؛ بلکه پیوند شیمیایی محکمی با اکسید تیتانیوم برقرار می‌کند.

از منظر مهندسی کیفیت، یک فرمول طلایی وجود دارد که هر جراح ایمپلنت باید آن را مد نظر داشته باشد:

یک تولیدکننده ممکن است در کاتالوگ تبلیغاتی خود نشان دهد که سطح ایمپلنت بلافاصله پس از اسیدشویی داغ دارای زاویه تماس صفر درجه بوده و قطره خون به سرعت روی آن پخش می‌شود. اما این ادعا تا چه حد به واقعیت بالینی مطب نزدیک است؟

اگر ایمپلنت پس از ساخت در محیط اتمسفر خشک و در مجاورت هوا بسته‌بندی شود، در طول ماه‌هایی که در انبار کارخانه، گمرک، شرکت توزیع‌کننده و در نهایت قفسه مطب سپری می‌کند (Shelf-life)، به طور اجتناب‌ناپذیری دستخوش کهنگی بیولوژیک شده و بخش عمده‌ای از آبدوستی اولیه خود را از دست می‌دهد.

بنابراین، ادعای آبدوستی تنها زمانی از نظر بالینی معتبر است که کارخانه سازنده استراتژی مشخصی برای «حفظ آبدوستی تا لحظه کاشت» داشته باشد، یا جراح از فناوری‌های فعال‌سازی پای یونیت برای بازیابی آن استفاده نماید.

با درک پدیده کهنگی بیولوژیک، مفهوم «تکنولوژی سطح» بازتعریف شد. امروزه فناوری سطح دیگر صرفاً به مراحل ماشین‌کاری، سندبلاست و اسیدشویی در خط تولید محدود نمی‌شود، بلکه کل زنجیره زیستی را در بر می‌گیرد:

روش‌های مدرن بسته‌بندی با دو رویکرد اصلی مانع از کهنگی بیولوژیک می‌شوند:

1. بسته‌بندی در محیط مرطوب سالین ایزوتونیک (Wet Storage): فیکسچر پس از آخرین مرحله اسیدشویی و در محیط محافظت‌شده با گاز نیتروژن، مستقیماً درون محفظه شیشه‌ای حاوی محلول کلرید سدیم (NaCl) قرار می‌گیرد. عدم تماس سطح با اکسیژن و هیدروکربن‌های هوا، وضعیت سوپرهیدروفیلیک را برای سال‌ها حفظ می‌کند (مانند فناوری SLActive اشترومن).
2. بسته‌بندی در اتمسفر گاز بی‌اثر (Inert Gas Packaging): جایگزینی هوای داخل ویال با گاز نیتروژن یا آرگون خالص جهت به حداقل رساندن غلظت ترکیبات فرار آلی در مجاورت فیکسچر.

بدین ترتیب، ویال و مایع نگه‌دارنده ایمپلنت دیگر صرفاً یک محفظه فیزیکی نیستند، بلکه جزئی لاینفک از ساختار ترمودینامیکی سطح محسوب می‌شوند.

در صورتی که یک فیکسچر به صورت خشک بسته‌بندی شده باشد و ماه‌ها از تاریخ ساخت آن گذشته باشد، آیا می‌توان ویژگی‌های سوپرهیدروفیلیک اولیه آن را بازیابی کرد؟ پاسخ علم بیومتریال به این چالش، ابداع روش فوتوفانکشنالیزاسیون (Photofunctionalization) از طریق تابش کنترل‌شده پرتوهای فرابنفش (UVC و UVA) است.

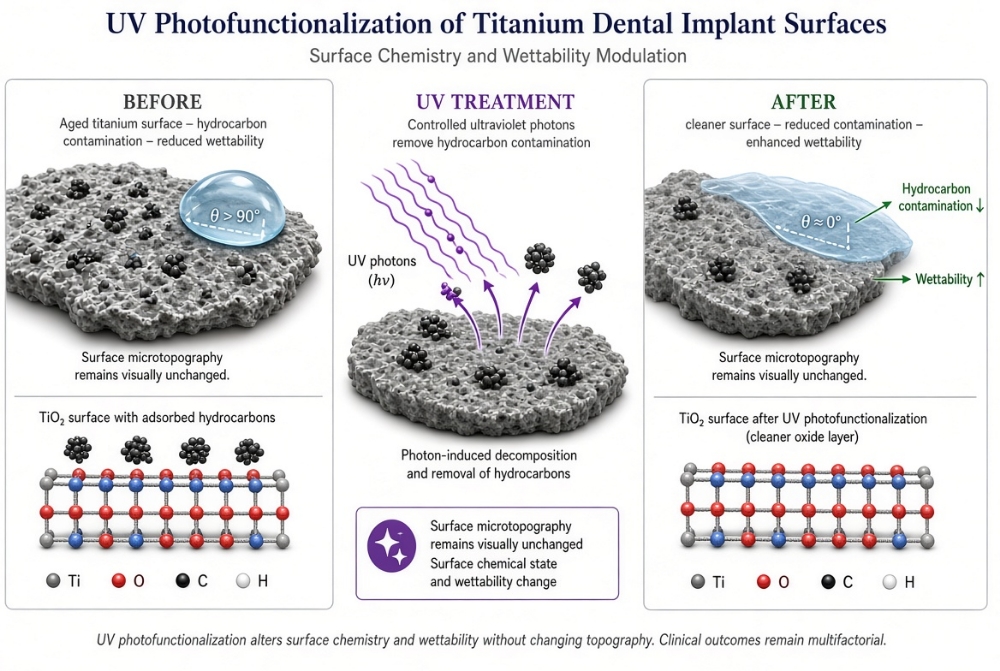

هنگامی که سطح تیتانیوم تحت تابش طول موج‌های خاص فرابنفش قرار می‌گیرد، دو پدیده فوتوشیمیایی همزمان رخ می‌دهد:

• فتوکاتالیز و حذف پیوندهای کربنی: انرژی فوتون‌های UVC پیوندهای مولکول‌های هیدروکربنی جذب‌شده را می‌شکند و با ایجاد رادیکال‌های فعال اکسیژن، کربن‌های آلی را به دی‌اکسید کربن و آب تبدیل کرده و از سطح می‌زداید (کاهش تا ۴ برابری کربن سطحی).
• پدیده فوتو-القایی آبدوستی (Photo-induced Superhydrophilicity): برانگیختگی الکترون‌های لایه ظرفیت دی‌اکسید تیتانیوم و تبدیل یون‌های Ti⁴⁺ به Ti³⁺، منجر به جذب گروه‌های هیدروکسیل (-OH) در جاهای خالی اکسیژن می‌شود. این گروه‌های باردار، پیوند هیدروژنی فوق‌العاده نیرومندی با آب برقرار کرده و زاویه تماس را به کمتر از ۵ درجه کاهش می‌دهند.

اهمیت متالورژیکی این روش در آن است که فوتوفانکشنالیزاسیون، ترپذیری و شیمی سطح را به طور بنیادین دگرگون می‌سازد، بدون آنکه کمترین تغییری در ماکروژئومتری، زبری میکرومتری (S_a) یا مورفولوژی حفرات ایجاد کند.

رویکرد مدرن دیگری که در سال‌های اخیر به عنوان تجهیزات سر یونیت جراح (Chairside Devices) معرفی شده است، استفاده از پلاسمای سرد در فشار اتمسفریک یا خلأ نسبی (Cold Atmospheric Plasma — CAP) با گازهایی نظیر آرگون، اکسیژن یا هوای یونیزه است.

دستگاه‌های پلاسمای مطب ظرف مدت ۳۰ ثانیه تا ۲ دقیقه پیش از کاشت، فیکسچر را در معرض بمباران یون‌ها، الکترون‌های پرانرژی و گونه‌های فعال اکسیژن (ROS) قرار می‌دهند. این فرآیند با لایه‌برداری در مقیاس اتمی (Atomic Etching/Sputtering)، آلاینده‌های هیدروکربنی را اکسید کرده و بار الکتریکی منفی و انرژی سطحی بسیار بالایی پدید می‌آورد که زاویه تماس آب را بلافاصله به نزدیک صفر درجه می‌رساند.

بر خلاف روش‌های پلاسما و UV که پس از وقوع کهنگی در پی جبران آن هستند، استراتژی نگهداری در محیط مرطوب (Wet Storage) بر پایه پیشگیری از آغاز کهنگی بیولوژیک بنا شده است. نمونه کلاسیک و اثبات‌شده این رویکرد، فناوری ModSLA (مانند سطح SLActive اشترومن) است.

در این متدولوژی:

• ایمپلنت پس از پایان مراحل سندبلاست و اسیدشویی داغ، در یک محفظه سرپوشیده تحت جریان مداوم گاز بی‌اثر نیتروژن شستشو داده می‌شود تا هرگز با اکسیژن و هیدروکربن‌های هوای اتمسفر تماس پیدا نکند.
• سپس بلافاصله درون یک ویال شیشه‌ای مهروموم‌شده حاوی محلول سالین ایزوتونیک (NaCl 0.9%) با pH تنظیمی غوطه‌ور می‌گردد.
• حضور لایه آبی پایدار بر روی سطح تیتانیوم، تمامی محل‌های اتصال اتمی را با مولکول‌های آب اشباع کرده و یک سد فیزیکی نفوذناپذیر در برابر آلاینده‌های کربنی اتمسفر ایجاد می‌نماید.

نتیجه این فرآیند متالورژیکی، حفظ زاویه تماس نزدیک به صفر درجه (Superhydrophilic) و انرژی سطحی بسیار بالا در تمام طول مدت تاریخ انقضای محصول است؛ به گونه‌ای که با خارج کردن فیکسچر از مایع، خون در کسری از ثانیه در امتداد رزوه‌ها به سمت بالا کشیده می‌شود.

یکی از خطرناک‌ترین سوءبرداشت‌ها در بازاریابی ایمپلنت، یکی دانستن دو مفهوم «ترپذیری (Wettability)» و «پاکیزگی سطح (Cleanliness)» است. این دو مقوله هم‌پوشانی دارند، اما به هیچ وجه هم‌ارز یکدیگر نیستند:

بنابراین در بازرسی‌های کیفی دنسیس، پارامترهای ترپذیری با گونیومتری و پارامترهای خلوص شیمیایی با آنالیزهای طیف‌سنجی XPS و EDX به صورت دو مؤلفه کاملاً مجزا و مستقل مورد ارزیابی قرار می‌گیرند.

تحقیقات مرز دانش در مهندسی سطح ایمپلنت، به فراتر از اصلاحات فیزیکی ترپذیری گام نهاده است. مفهوم نانوفانکشنالیزاسیون (Nano-functionalization) به اتصال هدفمند گروه‌های عاملی شیمیایی و مولکول‌های زیست‌فعال در مقیاس مولکولی بر روی بستر تیتانیوم اشاره دارد:

• تثبیت پپتیدهای چسبندگی سلولی (RGD Peptides): توالی اسیدآمینه‌ای آرژنین-گلیسین-آسپارتات که به عنوان گیرنده اختصاصی اینتگرین‌های غشای استئوبلاست‌ها عمل کرده و چسبندگی سلول را مستقل از ترپذیری تسریع می‌بخشد.
• پوشش‌های نانوکلسیم فسفات و هیدروکسی‌آپاتیت بیومیمتیک: ایجاد لایه‌های فوق‌نازک نانومتری آپاتیت که علاوه بر افزایش ترپذیری به دلیل بار قطبی یون‌های کلسیم و فسفات، هدایت استخوانی شیمیایی (Osteoconduction) را تقویت می‌کنند.
• سطوح هوشمند ضدباکتری و ضدپری‌ایمپلنتیت: مهندسی سطوحی که با بهره‌گیری از نانوذرات نقره، مس یا پلیمرهای کاتیونی، همزمان با ترویج ترپذیری برای بافت استخوان، مانع از تشکیل بیوفیلم باکتریایی اولیه در طوقه فیکسچر می‌شوند.

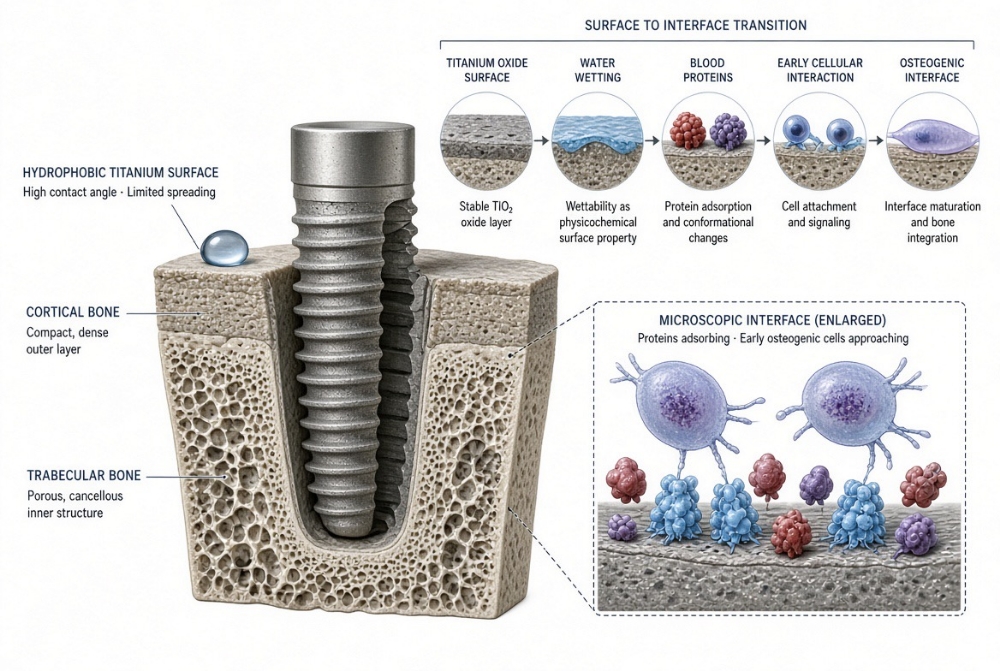

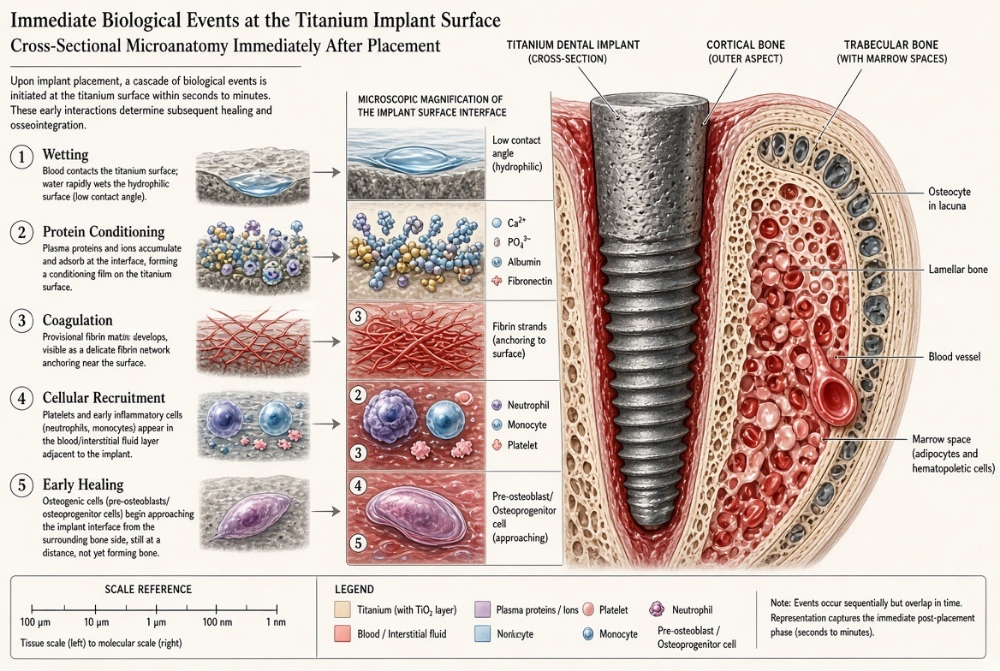

نخستین محیط واقعی که فیکسچر تیتانیومی در حین جراحی با آن مواجه می‌شود، استخوان خشک نیست، بلکه خون جاری ناشی از ترومای جراحی استئوتومی است. در کسری از ثانیه، خون حاوی گلبول‌های قرمز، پلاکت‌ها، یون‌های الکترولیت و پروتئین‌های محلول، سطح ایمپلنت را احاطه می‌کند.

ترپذیری سطح تعیین‌کننده دو پدیده هیدرودینامیکی سرنوشت‌ساز در این لحظه است:

• عملکرد موئینگی خودبه‌خودی (Spontaneous Capillary Action): در سطوح سوپرهیدروفیلیک، به دلیل زاویه تماس نزدیک به صفر، نیروهای موئینگی ایجادشده در شیار رزوه‌ها و منافذ میکرومتری به قدری قدرتمند هستند که خون را خلاف جهت گرانش به سمت بالای فیکسچر می‌کشند (Wicking Effect). این امر تضمین می‌کند که تمامی خلل و فرج سطح توسط خون مرطوب شود.

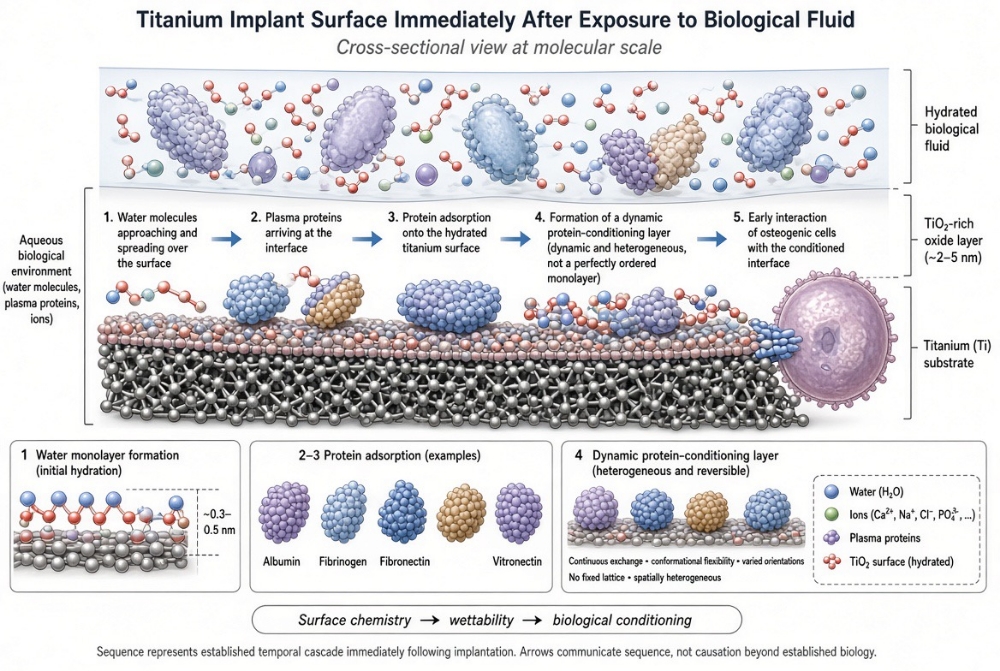

• تشکیل لایه آماده‌سازی (Conditioning Layer): پیش از آنکه هرگونه سلولی بتواند به فلز تیتانیوم نزدیک شود، لایه‌ای از مولکول‌های آب و یون‌های هیدراته بر روی سطح جذب شده و لایه اولیه آماده‌سازی بیومولکولی را تشکیل می‌دهند که بستر نشست پروتئین‌ها خواهد بود.

یکی از بزرگ‌ترین سوءبرداشت‌های رایج در میان کلینیسین‌ها این تصور ساده‌لوحانه است که سلول‌های استئوبلاست مستقیماً با فلز برهنه تیتانیوم تماس برقرار می‌کنند. همان‌طور که در مقاله F05: رابط استخوان-ایمپلنت (Bone-Implant Interface) با جزئیات تشریح شد، آبشار بیولوژیکی تماس سلول با سطح شامل مراحل متوالی زیر است:

سلول‌های زنده فاقد گیرنده مستقیم برای فلز تیتانیوم هستند؛ آنچه سلول بر روی سطح «می‌بیند» و لمس می‌کند، لایه‌ای از پروتئین‌های پلاسما (به‌ویژه فیبرونوژن، فیبرونکتین و ویترونکتین) است که بر روی سطح جذب شده‌اند. بنابراین، ترپذیری مستقیماً از طریق کنترل دروازه جذب پروتئین‌ها، سرنوشت بیولوژیکی سلول‌ها را رقم می‌زند.

جمله تجاری «سطوح آبدوست همواره مقدار پروتئین بیشتری جذب می‌کنند»، از نظر بیوفیزیک مولکولی نادرست است. در واقع، بسیاری از مطالعات نشان داده‌اند که پروتئین‌ها به دلیل برهم‌کنش‌های هیدروفوبیک، ممکن است به سطوح آبگریز با تمایل بالایی متصل شوند! اما تفاوت سرنوشت‌ساز در «کیفیت، آرایش فضایی (Conformation) و عملکرد پروتئین‌های جذب‌شده» نهفته است:

بنابراین، مزیت سطوح هیدروفیلیک نه در کمیت خام پروتئین، بلکه در حفظ یکپارچگی ساختاری و فعالیت بیولوژیکی پروتئین‌های اتصال‌دهنده است.

تشکیل یک لخته خون پایدار (Stable Blood Clot) نخستین پیش‌نیاز فیزیولوژیک برای هدایت سلول‌های پیش‌ساز استخوان به سمت سطح ایمپلنت (Contact Osteogenesis) است. فیبرینوژن پلاسما تحت اثر ترومبین به رشته‌های نامحلول فیبرین پلیمریزه می‌شود و یک شبکه سه‌بعدی متراکم پدید می‌آورد.

بر روی سطوح سوپرهیدروفیلیک، به دلیل تر شدن کامل اعماق حفرات میکرومتری، شبکه فیبرین مستقیماً در قعر میکروپورها ریشه دوانده و قفل مکانیکی مستحکمی پدید می‌آورد. این اتصال مانع از کنده شدن لخته خون در اثر ریزحرکات ناشی از لودینگ اولیه (Micromotion) می‌شود. در مقابل، بر روی سطوح آبگریز، بالشتک‌های هوای به دام افتاده باعث تشکیل لخته‌ای سست و معلق می‌شوند که با کمترین تنش برشی از سطح جدا می‌گردد.

سلول‌های بنیادی مزانشیمی (MSCs) و پیش‌سازهای استئوبلاستی برای حرکت به سمت فیکسچر از داربست فیبرینی به عنوان مسیر مهاجرت (Contact Guidance) استفاده می‌کنند. هنگامی که استئوبلاست به سطح سوپرهیدروفیلیک می‌رسد:

• گسترش سریع اسکلت سلولی (Cell Spreading): سلول زوائد سیتوپلاسمی متعددی (Filopodia و Lamellipodia) ارسال کرده و با سطح پیوند برقرار می‌کند.
• تشکیل زودهنگام اتصالات کانونی (Focal Adhesions): اینتگرین‌های غشایی با پروتئین‌های سالم جذب‌شده متصل شده و مسیرهای پیام‌رسانی درون‌سلولی (مانند مسیر FAK و MAPK) را فعال می‌سازند.
• افزایش بیان ژن‌های استخوان‌ساز: مطالعات بیان ژن نشان می‌دهند که فاکتورهای رونویسی نظیر Runx2 و آنزیم آلکالین فسفاتاز (ALP) و استئوکلسین بر روی سطوح سوپرهیدروفیلیک در روزهای اول تا چهارم با شیب سریع‌تری بیان می‌شوند.

ایمپلنت دندانی به محض قرارگیری در بدن، یک پاسخ التهابی وابسته به جسم خارجی (Foreign Body Reaction) ایجاد می‌کند. ماکروفاژها هدایتگران اصلی این ارکستر ایمونولوژیک هستند و می‌توانند دو فنوتیپ کاملاً متفاوت به خود بگیرند:

مطالعات نوین ایمونواستئولوژی (Immunology of Osseointegration) نشان داده‌اند که سطوح سوپرهیدروفیلیک به دلیل انرژی سطحی بالا و کاهش تنش برشی پروتئین‌ها، فاز التهابی M1 را کوتاه‌تر کرده و سوئیچ سریع‌تر به فنوتیپ رژنراتیو M2 را تسهیل می‌کنند که گامی اساسی در تسریع التیام اولیه است.

چنان‌که در مقاله F04: استئواینتگریشن چیست و مکانیسم جوش خوردن ایمپلنت بررسی شد، در مدل‌های حیوانی (سگ، خوک و خرگوش)، سطوح سوپرهیدروفیلیک (نظیر ModSLA) در مقایسه با سطوح متداول SLA در هفته‌های ۲ تا ۴ پس از کاشت، تفاوت‌های بافت‌شناسی محسوسی را نشان داده‌اند:

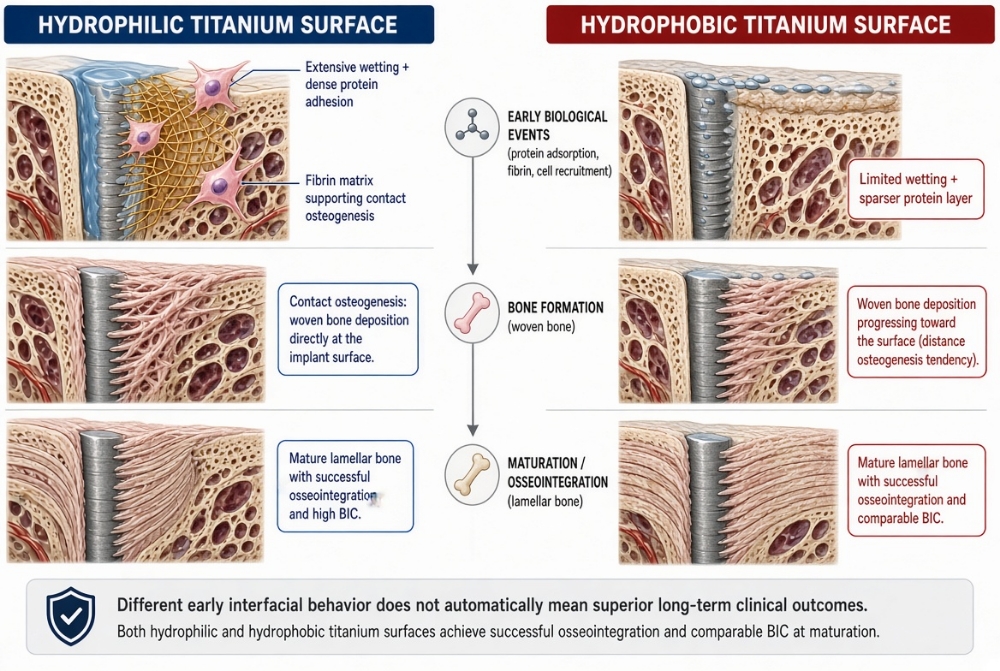

• افزایش درصد تماس مستقیم استخوان با ایمپلنت (Bone-to-Implant Contact — BIC) به ویژه در هفته‌های ۲ تا ۴.
• تشکیل استخوان تماسی (Contact Osteogenesis) بدون فاز تاخیری طولانی.
• رسیدن سریع‌تر به مرحله بازسازی استخوان لاملار بر روی فیکسچر.

اما در اینجا رعایت یک مرز علمی حیاتی الزامی است: مزیت بیولوژیکی زودهنگام در مدل‌های حیوانی ≠ برتری قطعی در نتایج بالینی بلندمدت انسان. تبدیل این پدیده‌ها به موفقیت بالینی، تابعی از کیفیت استخوان بیمار، طراحی رزوه‌ها و مدیریت اکلوژن است.

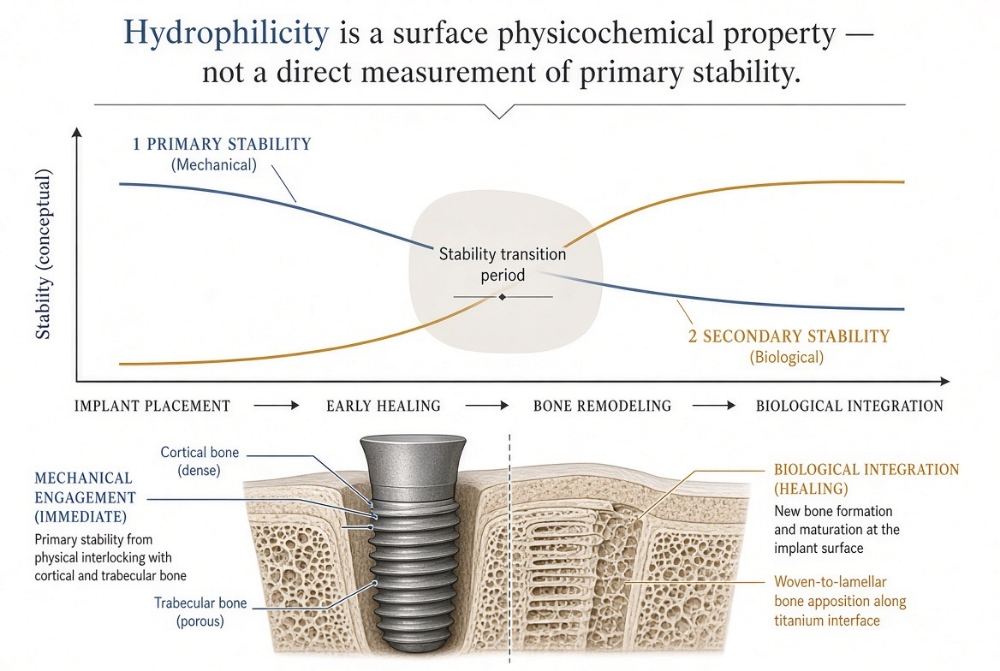

پدیده دره افت ثبات (Stability Dip) در هفته‌های ۲ تا ۴ پس از جراحی رخ می‌دهد؛ زمانی که ثبات اولیه مکانیکی ناشی از گیر فیزیکی رزوه‌ها در اثر تحلیل استخوان کورتیکال افت می‌کند، در حالی که ثبات ثانویه بیولوژیک هنوز به اوج نرسیده است.

فرضیه کلینیکی سطوح سوپرهیدروفیلیک این است که با تسریع تشکیل استخوان تماسی، شیب صعودی ثبات بیولوژیک را جلو بیندازند و عمق و مدت دره افت ثبات را کاهش دهند. با این حال، شواهد نشان می‌دهند که آبدوستی پدیده Dip را به طور کامل محو نمی‌کند، بلکه تنها زمان انتقال زیستی را فشرده‌تر می‌سازد.

یکی از مهم‌ترین اصول در بیومکانیک ایمپلنت که در مقاله F06: ثبات اولیه و ثانویه ایمپلنت (Primary & Secondary Stability) به آن پرداخته شد، این است که ثبات اولیه یک پدیده کاملاً مکانیکی است. ثبات اولیه حاصل درگیری فیزیکی رزوه‌های فیکسچر با استخوان کورتیکال، تراکم بستر استخوانی (D1 تا D4)، هندسه تیپ فیکسچر (مخروطی در برابر استوانه‌ای) و تکنیک جراحی آندردریلینگ است.

سطح آبدوست یا سوپرهیدروفیلیک به تنهایی نمی‌تواند برای فیکسچری که در استخوان شل قرار گرفته است، ثبات مکانیکی اولیه ایجاد کند. تماس نانومتری مایع با تیتانیوم هیچ نیروی اصطکاکی ماکروسکوپیکی پدید نمی‌آورد. بنابراین، تصور اینکه استفاده از ایمپلنت آبدوست می‌تواند ضعف‌های ناشی از تراکم پایین استخوان یا دریلینگ نامناسب را جبران کند، یک خطای مرگبار جراحی است.

در نقطه مقابل، ثبات ثانویه یک پدیده کاملاً بیولوژیکی است که حاصل استخوان‌سازی تماسی، معدنی‌شدن ماتریکس استئوئید و تشکیل قفل بیولوژیک میان استخوان زنده و تیتانیوم است. شاخص پایداری ایمپلنت (Implant Stability Quotient — ISQ) حاصل از تحلیل فرکانس تشدید (RFA)، استاندارد طلایی پایش بالینی این روند است.

نقش بالقوه سطوح آبدوست دقیقاً در همین نقطه آغاز می‌شود: با تسریع سازماندهی لخته فیبرین و استئوبلاست‌ها، شیب صعودی ثبات ثانویه در نمودار ISQ جلوتر می‌افتد؛ با این حال، چنان‌که در مطالعات انسانی نشان داده خواهد شد، این مزیت بیولوژیک در همه بیماران به صورت اختلاف عددی بزرگ در ISQ نهایی نمود پیدا نمی‌کند.

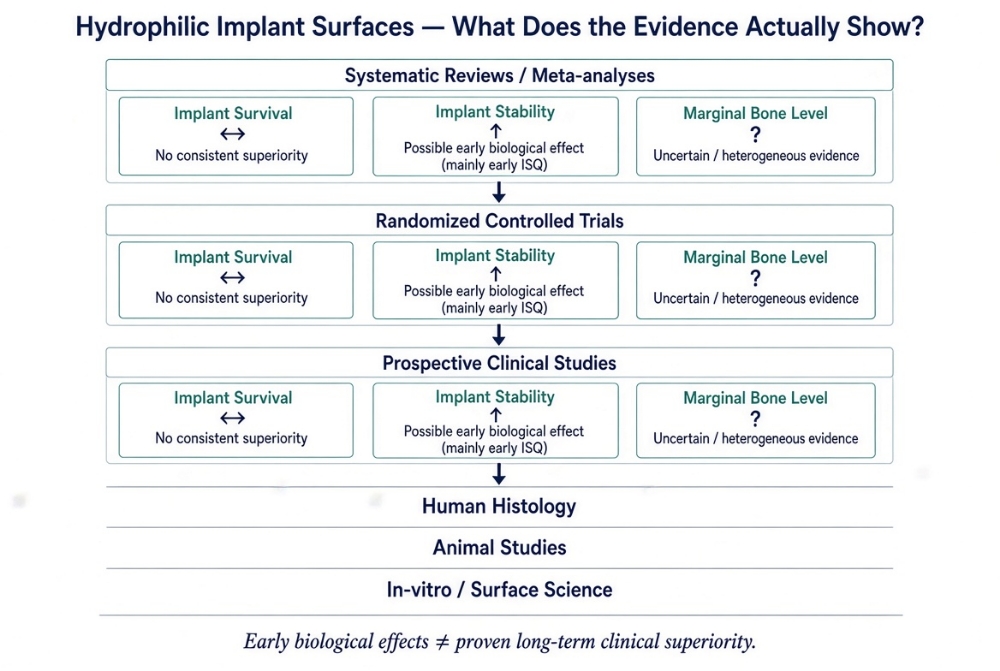

یکی از معتبرترین اسناد بالینی منتشرشده در سپتامبر ۲۰۲۵، مرور سیستماتیک و متاآنالیز دکتر کانوئلو و همکاران (Canullo et al., 2025) در ژورنال معتبر Oral Health & Preventive Dentistry با شناسه PMID: 40853239 است. این مطالعه به بررسی اثر سطوح سوپرهیدروفیلیک و زیست‌فعال بر ثبات اولیه و فاز اولیه التیام در ۱۳ کارآزمایی بالینی تصادفی‌سازی‌شده (RCT) و ۲ مطالعه غیبتصادفی با مجموع ۱۲۵۶ ایمپلنت پرداخت.

این متاآنالیز مهر تأییدی بر دیدگاه متالورژیکی دنسیس است: سطوح سوپرهیدروفیلیک نمی‌توانند ضعف‌های گیر مکانیکی اولیه را بپوشانند.

کارآزمایی بالینی دوسوکور و آینده‌نگر فریرا و همکاران (Ferreira et al., 2025) در Journal of Dentistry با شناسه PMID: 40101852، به مقایسه ۱ ساله سطوح هیدروفیلیک در برابر هیدروفوبیک در نواحی خلفی (۳۲ بیمار، ۴۸ ایمپلنت) پرداخت:

• مقادیر اولیه ISQ در زمان جراحی: گروه هیدروفیلیک: ۶۳.۳ ± ۱۰.۴ در برابر گروه هیدروفوبیک: ۶۷.۴ ± ۱۰.۷ (اختلاف اولیه فاقد معناداری آماری بود).
• پیگیری طولانی‌مدت پایداری: هر دو گروه در طول زمان افزایش تدریجی ثبات ثانویه را نشان دادند. جالب آنکه در مدل نهایی رگرسیون، گروه هیدروفوبیک در طول زمان مقادیر ISQ اندکی بالاتری ثبت کرد! با این حال، نویسندگان تصریح کردند که این تفاوت عددی هیچ اثر بالینی منفی یا مثبتی بر نرخ بقای ایمپلنت یا تحلیل استخوان مارجینال نداشت.

این مطالعه نشان داد که عدد ISQ بالاتر در یک نقطه زمانی، به معنای استئواینتگریشن کیفی بهتر یا بقای بالاتر نیست و متغیرهای مکانیکی کلینیکی بر پاسخ نهایی اثرگذارند.

یکی از رایج‌ترین شعارهای تبلیغاتی این است: «با سطح آبدوست، ایمپلنت را در ۳ الی ۴ هفته لود کنید!». آیا این ادعا از نظر گایدلاین‌های ITI و EAO صحیح است؟

پاسخ دقیق علمی: به تنهایی خیر! بارگذاری زودهنگام (Early Loading در هفته ۳ تا ۴) تنها زمانی مجاز و ایمن است که مجموعه‌ای از شروط سخت‌گیرانه زیر همزمان برقرار باشند:

1. کیفیت استخوان بستر مطلوب باشد (استخوان D1 یا D2 یا D3 متراکم؛ نه استخوان پوک D4).
2. گشتاور بستن نهایی (Insertion Torque) حداقل ۳۵ تا ۴۵ نیوتن‌سانتی‌متر باشد.
3. شاخص ISQ در زمان جراحی حداقل بالای ۷۰ ثبت شده باشد.
4. بیمار فاقد پارافانکشن‌های شدید (براکسیسم شدید و فشردن دندان‌ها) باشد.
5. روکش موقت به طور کامل از هرگونه تماس اکلوزالی در حرکات سنتریک و اکسنتریک خارج شده باشد (Non-functional Immediate/Early Provisionalization).

خط قرمز قطعی پایگاه دانش دنسیس در این گزاره خلاصه می‌شود: سوپرهیدروفیلیک بودن سطح، هرگز به معنای مجوز مستقل برای بارگذاری فوری نیست (Superhydrophilicity ≠ Immediate Loading Indication).

در متاآنالیز جامع ۲۰۲۵ کانوئلو، هیچ شواهدی مبنی بر اینکه سطوح آبدوست بتوانند ریسک شکست ایمپلنت را در پروتکل‌های لودینگ فوری تحت فانکشن کاهش دهند، به دست نیامد. در بارگذاری فوری، اگر ریزحرکات ناشی از جویدن از آستانه بحرانی ۵۰ تا ۱۵۰ میکرومتر فراتر رود، فیبروبلاست‌ها به جای استئوبلاست‌ها در اطراف فیکسچر سازماندهی شده و کپسولاسیون فیبروز رخ می‌دهد؛ صرف‌نظر از اینکه سطح فیکسچر آبدوست بوده باشد یا آبگریز!

هنگامی که به شاخص نهایی موفقیت کلینیکی یعنی نرخ بقای بلندمدت (Long-term Survival Rate) می‌رسیم، شواهد علمی به شکلی شگفت‌آور یکنواخت هستند:

• متاآنالیز Almassri et al. (2020) در JADA (PMID: 32450983): بررسی ۵ کارآزمایی بالینی تصادفی‌سازی‌شده با ۲۴۶ ایمپلنت، هیچ تفاوت معنادار آماری یا کلینیکی در نرخ بقا میان سطوح هیدروفیلیک و SLA متعارف نشان نداد.
• مطالعه کوهورت گذشته‌نگر با ۲۷۰۷ ایمپلنت و پیگیری ۵ ساله: نرخ بقای کلی برای سطوح هیدروفوبیک ۹۷.۸۷٪ و برای سطوح هیدروفیلیک ۹۸.۳۴٪ گزارش شد. این اختلاف اندک ۰.۴۷ درصدی از نظر آماری معنادار نبوده و هر دو گروه بقای فوق‌العاده بالایی را به نمایش گذاشتند.

نتیجه‌گیری: ایمپلنت‌های SLA متعارف (هیدروفوبیک) یکی از موفق‌ترین ابزارهای جراحی در تاریخ پزشکی مدرن هستند و آبدوستی تغییری در سقف بقای ۹۸ درصدی ایجاد نمی‌کند.

تغییرات سطح استخوان مارجینال (MBL) یکی از شاخص‌های حیاتی ارزیابی زیبایی و سلامت پری‌ایمپلنت است. برخی ادعاها حاکی از آن است که سطوح آبدوست مانع از تحلیل استخوان کرستال می‌شوند. اما مطالعات بالینی کنترل‌شده (از جمله RCT سال ۲۰۲۵ فریرا)، تفاوت معناداری در تحلیل استخوان مارجینال بین دو گروه پس از ۱ سال بارگذاری فانکشنال گزارش نکرده‌اند.

حفظ استخوان مارجینال بیش از آنکه به ترپذیری نانومتری وابسته باشد، تابع پلتفرم سوئیچینگ (Platform Switching)، عمق جای‌گذاری فیکسچر، طراحی کانتور پروتزی و ضخامت بیوتیپ بافت نرم لثه است.

این بخش نیازمند احتیاط آکادمیک بسیار بالایی است. دو مطالعه سیستماتیک در سال ۲۰۲۵ رفتار سطوح را در بیماری‌های پری‌ایمپلنت بررسی کردند:

• مرور سیستماتیک Hussein et al. (2025) در Int Dent J (PMID: 39532569): شواهد کافی برای این فرضیه که سطوح هیدروفیلیک به خودی خود باعث افزایش یا کاهش شیوع موکوزیت یا پری‌ایمپلنتیت شوند، وجود ندارد.
• مرور سیستماتیک Gardelis et al. (2025) در Front Dent Med (PMID: 41069513): بررسی پیامدهای بلندمدت درمان جراحی پری‌ایمپلنتیت نشان داد که سطوح زبر اصلاح‌شده (Rough/Modified surfaces) در مقایسه با سطوح صیقلی، پاک‌سازی بیوفیلم دشوارتری دارند و با احتمال عود بالاتری پس از دبریدمان جراحی همراه‌اند.

این یافته‌ها هرگز به معنای منع مصرف سطوح اصلاح‌شده نیستند، بلکه مؤید لزوم طراحی فیکسچرهایی با طوقه هیبرید یا صیقلی در بیماران با ریسک بالای پریودنتال می‌باشند.

چنان‌که در مقاله T03: مقایسه علمی سطوح SLA، RBM و SA بررسی شد، کمپانی‌های مطرح بین‌المللی راهکارهای متفاوتی برای دستیابی به ترپذیری برگزیده‌اند:

• سطوح سوئیسی: برندهایی نظیر اشترومن با فناوری SLActive (غوطه‌وری در سالین) و ایمپلنت‌های SIC Invent سوئیس و ایمپلنت سوئیس (Implantswiss) با بهره‌گیری از اسیدشویی دوگانه کنترل‌شده، بر بهینه‌سازی ترپذیری و تمیزی شیمیایی تمرکز کرده‌اند.
• سطوح پیشرفته کره‌ای: برندهایی نظیر ایمپلنت مگاژن (Megagen Xpeed) با لایه‌نشانی نانومتری یون‌های کلسیم بر بستر SLA، و ایمپلنت سی‌اس‌ام (CSM) با تکنولوژی سندبلاست آلومینا و اچ، به ترپذیری بالا دست یافته‌اند.

هنگامی که یک کمپانی تولیدکننده ادعای سوپرهیدروفیلیک بودن سطح فیکسچر خود را مطرح می‌کند، جراحان آگاه باید پاسخ این ۱۰ پرسش ساختارمند را مطالبه نمایند:

از دیدگاه اقتصادی-درمانی، پرداخت هزینه مازاد برای ایمپلنت‌های سوپرهیدروفیلیک یا تجهیزات فعال‌سازی پلاسما در تمام کیس‌های روتین توجیه‌پذیر نیست. ماتریس تصمیم‌گیری بالینی دنسیس کاربرد این سطوح را در سناریوهای زیر دارای اولویت بالا می‌داند:

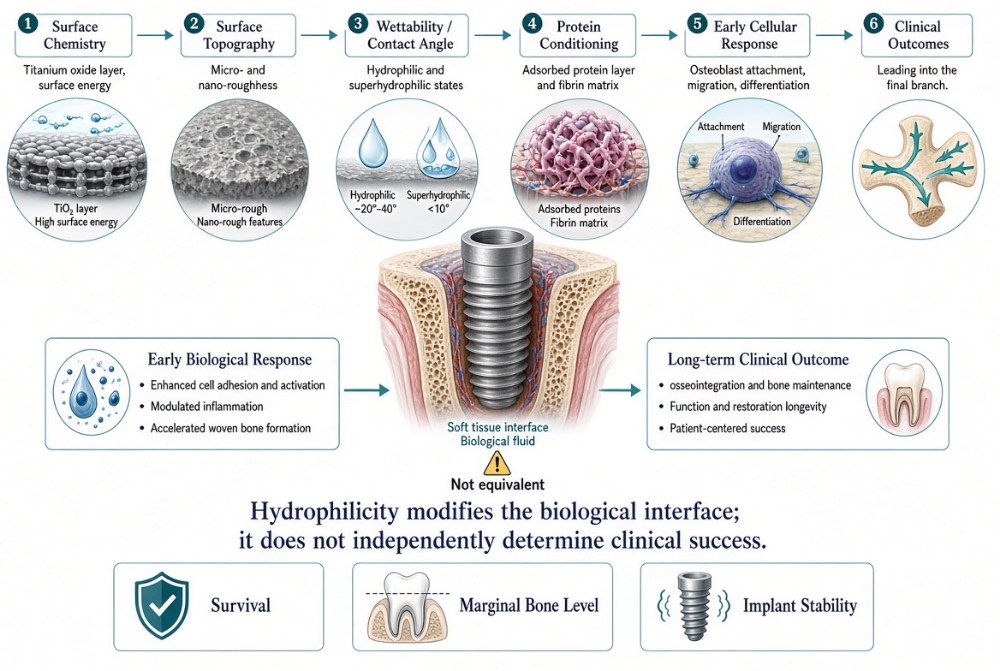

مقاله T04 نقش پل ارتباطی حیاتی را میان سه خوشه علمی اصلی در پایگاه دانش دنسیس ایفا می‌کند:
