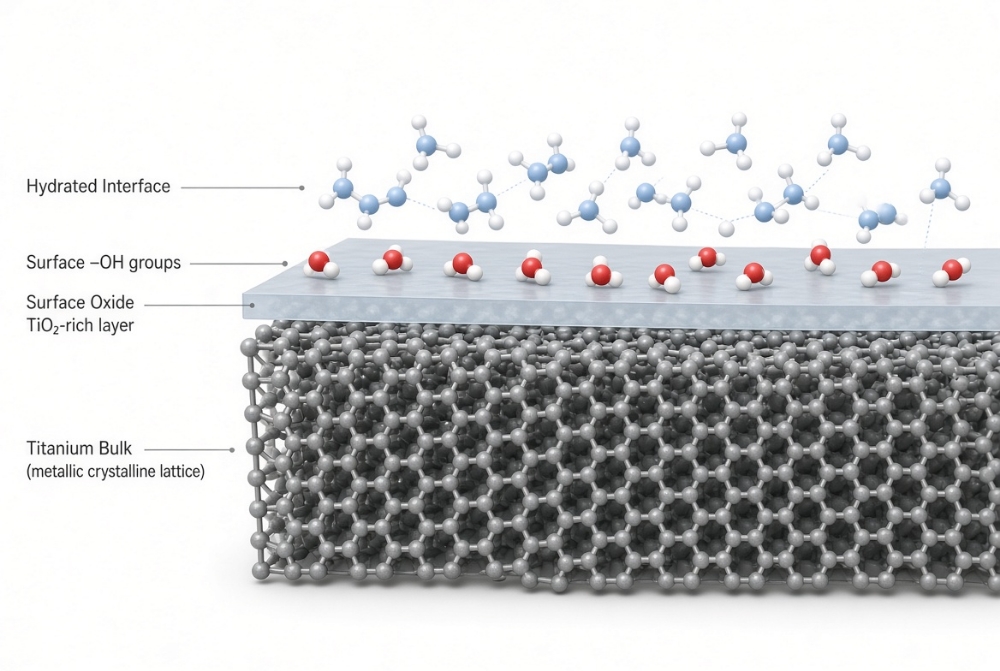

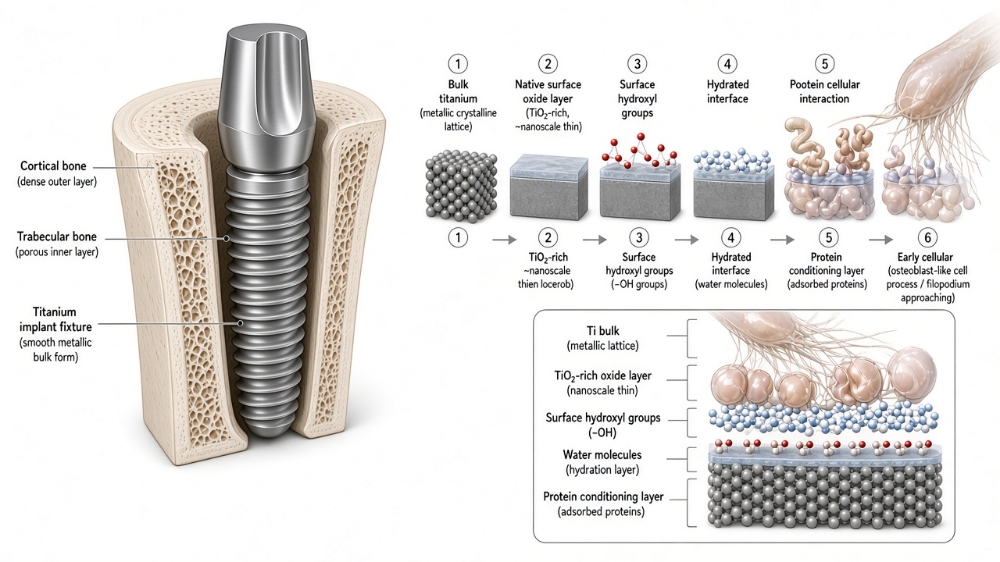

سطح فیکسچر ایمپلنت در محیط دهان هرگز «تیتانیوم خالص فلزی» نیست؛ بلکه بلافاصله با اکسیژن محیط واکنش داده و یک لایه نانومتری اکسید دیاکسید تیتانیوم (TiO₂) به ضخامت ۲ تا ۱۰ نانومتر بر سطح آن پدید میآید. این لایه نازک، همان اینترفیس فیزیکوشیمیایی فعالی است که در نخستین کسرهای ثانیه با آب، یونها و پروتئینهای خون برخورد میکند. در مقاله T05 ثابت میکنیم که توپوگرافی با شیمی سطح برابر نیست (Topography ≠ Chemistry) و درک تعامل همزمان لایه اکسید، گروههای هیدروکسیل (–OH)، بار الکتریکی و انرژی آزاد سطحی (SFE)، کلید تمایز میان ادعاهای تبلیغاتی و واقعیتهای بالینی استئواینتگریشن است.

در مقالات پیشین این مجموعه در دانشنامه تخصصی دنسیس، سطح ایمپلنت دندانی را از ابعاد گوناگون مورد کالبدشکافی علمی قرار دادیم: در مقاله T02: زبری سطح، مترولوژی Ra و Sa و توپوگرافی سهبعدی ناهمواریهای فیزیکی را واکاوی کردیم؛ در مقاله T03: مقایسه متالورژیک SLA، RBM و SA روشهای ساخت و ریزساختار تخلخلها را سنجیدیم؛ و در مقاله T04: سطوح Hydrophilic و Superhydrophilic فیزیک زاویه تماس و رفتار ترپذیری را بررسی نمودیم. اما اکنون یک پرسش بنیادی و متالورژیک بیپاسخ مانده است:

پاسخ صریح و متالورژیک این است که سطح ایمپلنت را هرگز نباید صرفاً به عنوان «توده فلزی تیتانیوم» (Bulk Metallic Titanium) تصور کرد. تیتانیوم در مجاورت هوا و محیطهای آبی به شدت واکنشپذیر بوده و در کسر بسیار ناچیزی از ثانیه با اکسیژن پیوند برقرار میکند. حاصل این فرآیند، تشکیل یک لایه اکسیدی نانومتری و غیرفعال (Passivated Oxide Layer) است که در ایمپلنتهای دندانی عمدتاً از دیاکسید تیتانیوم (TiO₂) تشکیل شده است.

این لایه نانومتری به همراه گروههای عاملی سطحی، وضعیت هیدروکسیلاسیون، یونهای باقیمانده از خط تولید و هیدروکربنهای اتمسفری، هویت واقعی اینترفیس ایمپلنت با محیط بیولوژیک را شکل میدهد. بنابراین سلولهای استخوانساز، پلاکتها و پروتئینهای خون با توده فلز تیتانیوم تماس ندارند، بلکه با یک «اینترفیس فیزیکوشیمیایی فعال» روبهرو هستند. به همین سبب در دانش ایمپلنتولوژی مدرن، شیمی سطح (Surface Chemistry) شناسنامه و هویت ذاتی ایمپلنت است، نه یک ویژگی فرعی.

در فیزیک حالت جامد و متالورژی زیستی، شیمی سطح (Surface Chemistry) به ترکیب شیمیایی، وضعیت اکسیداسیون، نوع پیوندهای اتمی و گروههای عاملی موجود در چند نانومتر خارجیترین لایه یک ماده اطلاق میشود؛ یعنی دقیقاً همان بخشی از ماده که مستقیماً در معرض محیط پیرامون قرار دارد و پتانسیل برهمکنش الکترواستاتیک و ترمودینامیکی با مولکولهای محیط را داراست.

در یک ایمپلنت تیتانیومی دندانی، پکیج کامل شیمی سطح شامل ۱۰ مؤلفه کلیدی و بههمپیوسته زیر است:

این مجموعه به هم پیوسته، چگونگی تر شدن سطح، میزان جذب پروتئینها و در نهایت پیامهای ارسالی به سلولهای سیستم ایمنی و استخوانساز را کنترل مینماید.

پاسخ متالورژیک قاطعانه «خیر» است. این یکی از کلیدیترین خطاهای شناختی در میان دندانپزشکان است که تصور میکنند استخوان بیمار مستقیماً در برابر تیتانیوم فلزی خالص قرار میگیرد. چنانکه در مقاله F09: مواد سازنده ایمپلنت (تیتانیوم و آلیاژها) اثبات شد، تیتانیوم عنصری از گروه ۴ جدول تناوبی با عدد اتمی ۲۲ و پیکربندی الکترونی [Ar] 3d² 4s² است. میل ترکیبی شدید تیتانیوم با اکسیژن موجب میشود که در کسری از میلیثانیه، فرآیند روئینسازی خودبهخودی (Spontaneous Passivation) رخ دهد.

بر اساس مرجع کلاسیک Palmquist و همکاران، لایه اکسید سطحی تیتانیوم دارای ویژگیهای بنیادین زیر است:

• ضخامت نانومتری: در شرایط اتمسفر معمولی، ضخامت این لایه تنها بین ۲ تا ۶ نانومتر است (حدود ۱۰ تا ۲۰ لایه اتمی).
• سد محافظتی در برابر خوردگی: این لایه اکسید دیالکتریک، نفوذ یونهای فلزی به محیط فیزیولوژیک را مسدود کرده و مقاومت به خوردگی فوقالعادهای در برابر مایعات بیولوژیک با pH متغیر فراهم میآورد.
• خاصیت خودترمیمی (Self-Healing): در صورت ایجاد خراش میکرومتری در حین جاگذاری فیکسچر، تیتانیوم در مجاورت اکسیژن حلشده در خون، فوراً لایه اکسید خود را بازسازی مینماید.

بنابراین مدل سادهانگارانه «تیتانیوم ← TiO₂ ← استئواینتگریشن» از نظر بیوفیزیک سطوح مردود است. استئواینتگریشن حاصل یک آبشار چندمرحلهای است که از ساختار مولکولی همین لایه اکسید سرچشمه میگیرد.

دیاکسید تیتانیوم (Titanium Dioxide — TiO₂) پایدارترین فاز ترمودینامیکی در میان اکسیدهای تیتانیوم است. این ترکیب سرامیکی-نیمههادی دارای ۴ کارکرد حیاتی در موفقیت کلینیکی ایمپلنت است:

یکی از باورهای سادهانگارانه در دندانپزشکی این است که «لایه اکسید تمام ایمپلنتهای تیتانیومی یک ضخامت و ساختار یکنواخت دارد». در علم مواد اثبات شده است که اکسید تیتانیوم میتواند در ۳ فاز ساختاری اصلی متبلور شود:

علاوه بر این، در فرآیندهای آندایزاسیون (نظیر سطح TiUnite نوبل بیوکر)، ضخامت لایه اکسید به بیش از ۱ تا ۱۰ میکرومتر (۱۰۰۰ تا ۱۰۰۰۰ نانومتر) افزایش مییابد که حاوی تخلخلهای ولکانیک است. بنابراین عبارت «سطح تیتانیوم» به هیچ وجه تضمینکننده یک ضخامت، فاز یا رفتار شیمیایی ثابت نیست.

در مقاله T02 بیان کردیم که زبری با ترپذیری یکی نیست (Roughness ≠ Wettability). اکنون در T05 این اصل علمی را ارتقا میدهیم:

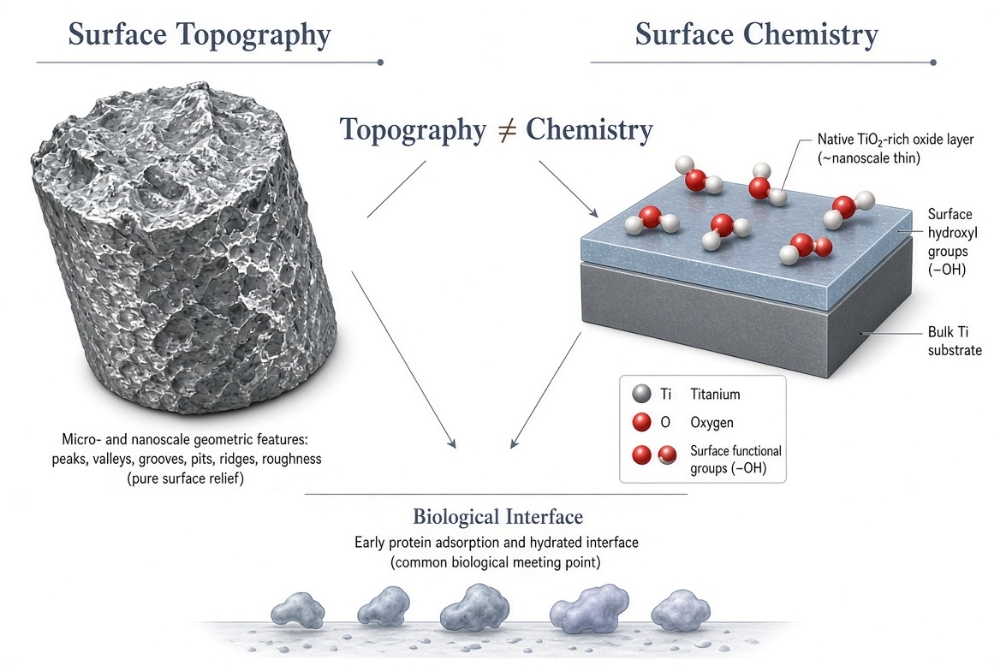

اما پارادوکس مهندسی در کجاست؟ در عمل و در خطوط تولید ایمپلنت، تغییر توپوگرافی تقریباً همیشه با تغییر شیمی سطح همراه است!

برای نمونه، وقتی یک فیکسچر تحت فرآیند سندبلاست و اسیدشویی (SLA) قرار میگیرد:

1. زبری میکرومتری (Sa) و مساحت سهبعدی توسعهیافته (Sdr) افزایش مییابد (تغییر Topography).
2. لایه اکسید اولیه ذوب یا تراشیده شده و اکسید جدیدی در واکنش با اسید تشکیل میشود (تغییر Chemistry).
3. ذرات آلومینا (Al₂O₃) یا تیتانیا ناشی از سندبلاست ممکن است در سطح محبوس شوند (تغییر Contamination/Elements).
4. شستشو با اسید باعث افزایش چگالی یونهای هیدروژن و هیدروکسیل میگردد (تغییر Hydroxylation).

به همین دلیل هنگامی که در یک مطالعه پژوهشی ایمپلنت A استئواینتگریشن بهتری نسبت به ایمپلنت B نشان میدهد، هرگز نمیتوان به سادگی ادعا کرد که «علت صرفاً زبری بهتر بوده است»، زیرا تغییر همزمان پیوندهای شیمیایی، بار الکتریکی و خلوص اکسید نیز در این نتیجه نقش بازی کردهاند. مطالعات طیفسنجی XPS روی ایمپلنتهای تجاری دقیقاً مؤید این درهمتنیدگی هستند.

برای درک جایگاه شیمی سطح در تصمیمگیری بالینی، باید مقیاسهای ابعادی مختلف درگیر در جراحی ایمپلنت را از یکدیگر تفکیک نمود:

شیمی سطح در مرز مقیاس نانو و اتمی عمل میکند؛ جایی که سرنوشت بیولوژیکی التیام مدتها پیش از تقسیم سلولهای استخوانی رقم میخورد.

هنگامی که فیکسچر ایمپلنت توسط جراح درون بستر استئوتومی پیچانده میشود، استخوان و عروق خونی بریده میشوند. در نخستین میلیثانیهها، سطح ایمپلنت با یک محیط کاملاً آبی، یونی و اشباع از پروتئینهای سرم مواجه میگردد. همانطور که در مقاله F05: فصل مشترک استخوان و ایمپلنت (Bone–Implant Interface) تشریح شد، این محیط حاوی:

• مولکولهای آب و یونهای معدنی (Na⁺, Ca²⁺, Mg²⁺, Cl⁻, HPO₄²⁻).
• پروتئینهای ترومبوژنیک و چسبندگی پلاسما (آلبومین، فیبرینوژن، فیبرونکتین، ویتورونکتین).
• فاکتورهای رشد پلاکتها و مدیاتورهای التهابی (PDGF, TGF-β, VEGF).

نخستین رویداد بیولوژیک این نیست که یک سلول استخوانساز (Osteoblast) مستقیماً به تیتانیوم بچسبد! سرعت نفوذ مولکولهای آب و پروتئینها هزاران برابر بیشتر از سرعت مهاجرت سلولهاست. بنابراین، در چند ثانیه نخست، سطح ایمپلنت توسط پروتئینها کاندیشن (Conditioned) میشود.

بر اساس مرور جامع Barberi و Spriano، شیمی سطح (Surface Chemistry) به عنوان رهبر ارکستر عمل کرده و نوع، مقدار، سرعت نشست و نحوه آرایش فضایی (Conformation) پروتئینها را تعیین میکند. این لایه پروتئینی اولیه، بستری است که سلولها در مراحل بعد گیرندههای اینتگرینی خود را روی آن لنگر میاندازند.

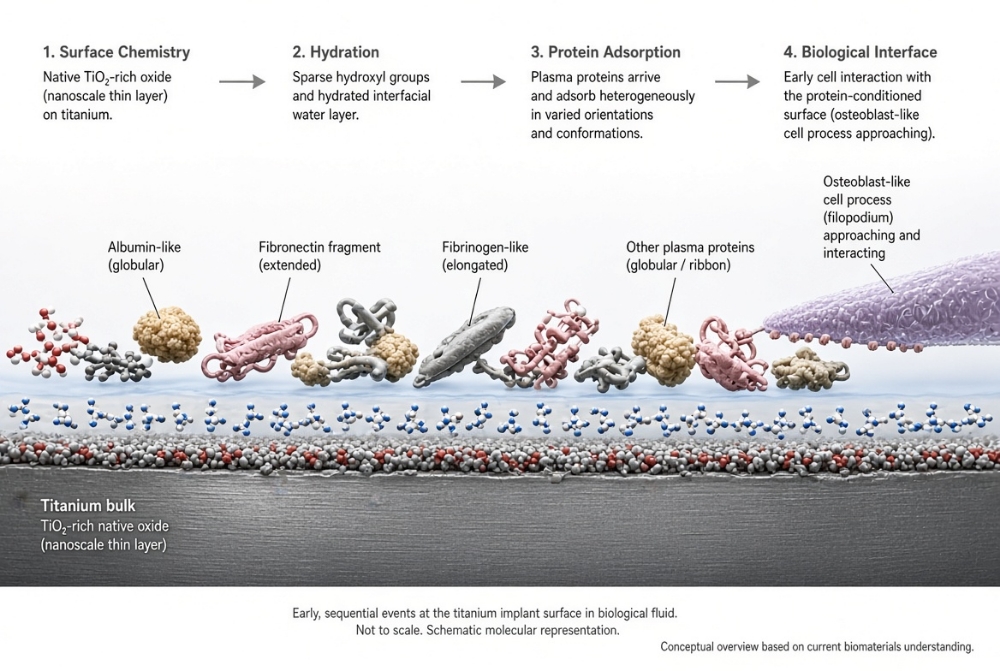

سینتیک جذب پروتئین بر روی سطح دیاکسید تیتانیوم از پدیدهای ترمودینامیکی موسوم به اثر ورومن (Vroman Effect) پیروی میکند:

اهمیت کنفورماسیون فضایی (Protein Conformation): مسئله فقط مقدار پروتئین جذبشده نیست، بلکه جهتگیری فضایی آن حیاتی است. اگر شیمی سطح باعث «دناتوره شدن» یا باز شدن نامناسب فیبرونکتین شود، توالی پپتیدی اتصال سلولی RGD (آرژنین-گلیسین-آسپارتات) در زیر زنجیره پروتئین پنهان شده و استئوبلاستها قادر به شناسایی و اتصال به آن نخواهند بود.

در سطوح با انرژی سطحی بهینه و چگالی هیدروکسیل بالا، پروتئینهای چسبندگی با حفظ ساختار فعال سهبعدی خود جذب میشوند و توالی RGD را در معرض گیرندههای سلولی (α₅β₁ Integrin) قرار میدهند.

یکی از مهمترین مفاهیم شیمی سطح در بیومتریالها، هیدروکسیلاسیون (Hydroxylation) است. در مجاورت بخار آب یا محلولهای آبی، مولکولهای آب بر روی اتمهای تیتانیوم با پیوند ناقص در لایه خارجی TiO₂ دچار شکست کووالانسی (Dissociative Adsorption) میشوند:

گروههای هیدروکسیل سطحی (Ti–OH) خصلت آمفوتریک دارند؛ بدین معنا که بسته به پیوند با یک یا دو اتم تیتانیوم، میتوانند خاصیت اسیدی یا بازی ضعیف نشان دهند. حضور این گروهها نتایج فیزیکوشیمیایی شگرفی دارد:

• تشکیل لایه هیدراتاسیون پایدار: گروههای –OH از طریق پیوند هیدروژنی شبکهای متراکم از مولکولهای آب را روی سطح سازماندهی میکنند.
• افزایش شدید مؤلفه قطبی انرژی سطحی: حضور پیوندهای قطبی هیدروکسیل، انرژی آزاد سطحی را ارتقا داده و ترپذیری فوقسریع را ممکن میسازد.
• تبادل یونی و رسوب کلسیم-فسفات: گروههای دپروتونهشده (Ti–O⁻) به عنوان پایگاههایی برای جذب کاتیونهای کلسیم (Ca²⁺) از خون عمل میکنند.

هشدار علمی دنسیس: نباید دچار سادهسازی مفرط شد. هیدروکسیلاسیون معادل استئواینتگریشن نیست (Hydroxylation ≠ Osseointegration). افزایش صرف گروههای –OH در شرایط آزمایشگاهی، به خودی خود تضمینکننده یک پیامد بالینی برتر در استخوان بیمار نخواهد بود، زیرا پاسخ بیولوژیک برآیند کلیه متغیرهای بافتی و مکانیکی است.

در مقاله T04 درباره رابطه زاویه تماس و ترپذیری سخن گفتیم. اکنون در T05 وارد لایه ترمودینامیکی عمیقتر میشویم: انرژی آزاد سطحی (γ_s).

بر اساس مدل کلاسیک Owens-Wendt-Rabel-Kaelble (OWRK)، کل انرژی آزاد سطحی از جمع جبری دو جزء بنیادین تشکیل میشود:

در تیتانیوم تازه و تمیز، جزء قطبی بسیار بالاست (γ_s^p > ۳۵ mN/m) که به معنای تمایل شدید سطح به برهمکنش با مایعات بیولوژیک است. اما با گذشت زمان و نشست هیدروکربنهای غیرقطبی اتمسفر، جزء قطبی به شدت افت کرده و جزء پاششی غالب میشود که افت شدید انرژی آزاد سطحی کل را در پی دارد.

پاسخ علمی صریح «خیر» است. این دو مفهوم ارتباط نزدیکی دارند اما مترادف یکدیگر نیستند:

مرور جامع Rupp و همکاران بر این نکته تأکید میکند که زاویه تماس یک مایع بر روی سطوح زبر واقعی ایمپلنت، برآیندی از توپوگرافی سهبعدی، رژیمهای ونزل و کاسی-بکستر، و انرژی آزاد سطحی است. بنابراین نمیتوان زاویه تماس را به تنهایی معادل انرژی سطحی یا کیفیت استئواینتگریشن در نظر گرفت.

هنگامی که سطح تیتانیوم در محلول الکترولیت (خون یا مایع بینبافتی) غوطهور میشود، بار الکتریکی خالصی پیدا میکند. این بار توسط پتانسیل زتا (ζ — Zeta Potential) در لایه دوگانه الکتریکی (Electrical Double Layer) اندازهگیری میشود:

• نقطه ایزوالکتریک تیتانیوم (Isoelectric Point — IEP): نقطه خنثای الکتریکی برای لایه اکسید دیاکسید تیتانیوم معمولاً در محدوده pH = ۴.۰ - ۵.۵ قرار دارد.
• بار خالص منفی در pH فیزیولوژیک: از آنجا که pH خون برابر ۷.۴ است (بالاتر از IEP)، سطح ایمپلنت تیتانیومی در بدن بار الکتریکی خالص منفی (Net Negative Charge) به خود میگیرد (Ti–O⁻).

چگونه پروتئینها با وجود بار منفی سلولها جذب میشوند؟ غشای سلولهای استخوانی و اکثر پروتئینهای سرم در pH فیزیولوژیک نیز بار منفی دارند. پس چرا دافعه الکترواستاتیک مانع اتصال نمیشود؟ پاسخ در حضور کاتیونهای دوظرفیتی خون (بهویژه Ca²⁺ و Mg²⁺) نهفته است. یونهای کلسیم به عنوان «پلهای یونی دوطرفه (Ionic Bridges)» عمل کرده و بین بستر با بار منفی تیتانیوم و مولکولهای با بار منفی فیبرونکتین یا غشای سلولی پیوند پایدار ایجاد میکنند.

نتیجهگیری سیستماتیک دنسیس: مرورهای سیستماتیک پیرامون بار الکتریکی نشان دادهاند که استئواینتگریشن میتواند در دامنههای مختلف بار سطحی با موفقیت رخ دهد. بنابراین بار الکتریکی سطح یک تعدیلکننده (Modulator) است، نه یک کلید جادویی مستقل برای جوش خوردن استخوان.

در میان انواع فناوریهای اصلاح شیمیایی سطح، دوپینگ یا لایهنشانی یونهای کلسیم (Ca²⁺) و فسفات بسیار مورد توجه سازندگان قرار گرفته است (نظیر فناوری نانومتری Xpeed در ایمپلنتهای مگاژن کره). از دیدگاه زیستشیمیایی، حضور یون کلسیم در اینترفیس میتواند:

• پیوندهای یونی برای جذب پروتئینهای چسبندگی را تسریع کند.
• به عنوان پیامرسان ثانویه برای تحریک تمایز استئوبلاستها و بیان ژن آلکالین فسفاتاز عمل نماید.
• رسوب کریستالهای بیولوژیک کربنات هیدروکسیآپاتیت را در مراحل اولیه کاتالیز کند.

اما در متالورژی باید میان این ۴ حالت تمایز کاملاً شفاف قائل شد:

نتیجهگیری: حضور صرف عنصر کلسیم در گزارش XPS یک شرکت، به خودی خود اثباتکننده «بیواکتیویتی قطعی» یا «برتری بالینی اثباتشده» نیست؛ نوع اتصال، پایداری نانومتری و رفتار درازمدت مکانیکی تعیینکننده ارزش واقعی آن است.

یکی از مهمترین واقعیتهای متالورژی که در کاتالوگهای بازاریابی شرکتهای ایمپلنت به ندرت به آن اشاره میشود، تمایز میان شیمی سطح مد نظر سازنده (Intended Chemistry) و شیمی سطح واقعی و پیادهشده (Actual Chemistry) است.

در تئوری، مهندسان متالورژی سطحی متشکل از تیتانیوم خالص و اکسیژن استوکیومتری (TiO₂) طراحی میکنند. اما در دنیای واقعی، سطوح فلزی به دلیل انرژی آزاد سطحی بسیار بالای خود، به شدت جاذب مولکولهای محیطی هستند. منابع اصلی آلودگی ناخواسته سطحی در زنجیره تولید ایمپلنت عبارتند از:

حضور آلودگیهای کربنی و بقایای شیمیایی میتواند سایتهای فعال هیدروکسیل را مسدود کرده و زاویه تماس آب را از مقادیر سوپرهیدروفیلیک به سمت هیدروفوبیک سوق دهد.

پدیده کهنگی بیولوژیک تیتانیوم (Biological Aging of Titanium) که برای نخستین بار توسط پروفسور Ogawa و همکارانش در دانشگاه UCLA به دقت تشریح گردید، پدیدهای کاملاً وابسته به شیمی سطح است.

این تغییر شیمیایی توضیح میدهد که چرا سیستمهای مدرن تلاش میکنند با تکنولوژیهایی مانند بستهبندی در محلول سالین ایزوتونیک نیتروژندار (مانند ModSLA در اشترومن) یا پرتوتابی UV در مطب، با کهنگی بیولوژیک مقابله نمایند.

روش استریلیزاسیون نهایی ایمپلنت اثر مستقیم و عمیقی بر شیمی لایه سطحی TiO₂ دارد و میتواند وضعیت بار و غلظت گروههای فعال را دستخوش تغییر کند:

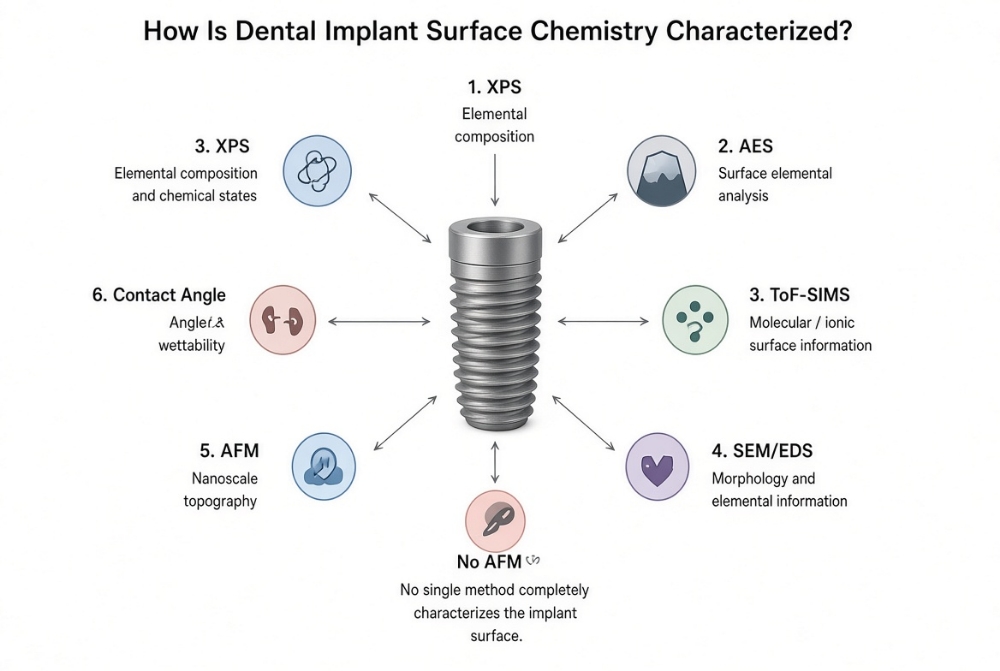

از آنجا که لایه فعال شیمیایی تنها ۲ تا ۱۰ نانومتر ضخامت دارد، ابزارهای عادی متالورژی قادر به تحلیل آن نیستند. متالورژیستها از یک جعبهابزار پیشرفته طیفسنجی بهره میبرند:

• XPS (طیفسنجی فوتوالکترون پرتو ایکس): استاندارد طلایی آنالیز شیمیایی با عمق کاوش زیر ۱۰ نانومتر؛ تعیین دقیق درصد اتمی عناصر (Ti, O, C, N) و حالتهای اکسیداسیون.
• AES (طیفسنجی الکترون اوژه): رزولوشن فضایی بالاتر برای نقشهبرداری شیمیایی در مقیاسهای ریز، هرچند آسیب پرتو الکترونی بیشتری دارد.
• ToF-SIMS (طیفسنجی جرمی یون ثانویه زمان پرواز): حساسیت فوقالعاده در حد قسمت در میلیون (ppm) با عمق تفکیک ۱ تا ۲ نانومتر برای شناسایی تکتک مولکولها و گروههای عاملی.
• SEM/EDS (میکروسکوپ الکترونی همراه با پراش پرتو ایکس): گرچه برای مورفولوژی عالی است، اما EDS عمق نفوذ ۱ تا ۳ میکرومتر دارد؛ یعنی ۹۹٪ اطلاعات آن از توده فلز است نه لایه اکسید سطحی!
• FTIR (طیفسنجی مادون قرمز تبدیل فوریه): شناسایی دقیق پیوندهای شیمیایی مانند Ti–OH و پیوندهای آلی پپتیدی.
• QCM-D (میکروترازوی کریستال کوارتز با استهلاک): پایش زنده و نانوگرمی سینتیک نشست پروتئینها و ویسکوالاستیسیته لایه بیولوژیک در تماس با سطح.

جدول زیر ماتریس مقایسهای متالورژیک جامع تکنیکهای آنالیز سطح ایمپلنت را به همراه عمق نفوذ و محدودیتهای کلیدی خلاصه مینماید:

استئواینتگریشن یک واقعه مکانیکی صرف نیست، بلکه حاصل یک آبشار هدایتشده بیوفیزیکوشیمیایی است. شیمی سطح این فرآیند را در ۴ فاز زمانی پیاپی سازماندهی مینماید:

پاسخ قاطع بیولوژی و ایمپلنتولوژی مدرن به این سؤال: خیر!

یک مغالطه رایج در تبلیغات بازرگانی این است که القا میکنند هرچه سطح دارای یونهای بیشتر، بار فعالتر یا پوششهای نانومتری متراکمتر باشد، عملکرد بالینی به صورت خطی افزایش مییابد. در واقعیت، پاسخ بیولوژیک با پدیده اشباع (Saturation Plateau) روبرو است:

در مقاله T04: سطوح Hydrophilic و Superhydrophilic، پدیده خیسشوندگی (Wettability) و زاویه تماس قطره خون را از منظر فیزیکی بررسی کردیم. اکنون در مقاله T05 این پرسش بنیادین پاسخ داده میشود: چه عاملی زاویه تماس قطره را تعیین میکند؟

بر اساس معادله یانگ و روابط ترمودینامیکی OWRK، زاویه تماس تابعی مستقیم از توازن انرژیهای سطحی است. هنگامی که سطح تیتانیوم با گروههای قطبی –OH پوشیده شده باشد، انرژی آزاد سطحی به بالای ۶۵ میلیژول بر مترمربع میرسد؛ کشش سطحی آب مقاومت خود را از دست داده و زاویه تماس به صفر درجه میل میکند. بنابراین، ترپذیری یک ویژگی فیزیکی است که توسط ترکیب شیمیایی اتمهای بیرونی دیکته میشود.

یکی از ابهامات پرتکرار کلینیسینها این است که تصور میکنند «آبدوستی» نام یک ماده یا یک فرمولاسیون شیمیایی خاص است!

همان نیروهای فیزیکوشیمیایی که پروتئینهای استخوانساز را جذب میکنند، میتوانند روی پاتوژنهای پریودنتال دهان نیز تأثیرگذار باشند. مرور سیستماتیک مقالات سالهای ۲۰۲۳ و ۲۰۲۴ نکات حائز اهمیتی را روشن ساخته است:

• مسابقه برای تصاحب سطح (The Race for the Surface): اگر استئوبلاستها پیش از کلونیزاسیون باکتریایی سطح را تصاحب و بافت استخوانی متراکم تشکیل دهند، احتمال استقرار بیوفیلم به حداقل میرسد.
• چسبندگی اولیه استرپتوکوکها: باکتریهای اولیه پلاک (Streptococcus mutans, S. sanguinis) تمایل بیشتری به سطوح با انرژی آزاد سطحی بالا دارند؛ اما در صورت غوطهوری کامل فیکسچر درون استخوان و حضور مهر و موم ترانسموکوزال، این برهمکنش رخ نخواهد داد.
• پاتوژنهای بیهوازی: ارگانیسمهای مخرب مانند Porphyromonas gingivalis ترجیحاً به بیوفیلمهای از پیش تشکیلشده متصل میشوند و وابستگی مستقیمی به شیمی نانومتری لایه اکسید ندارند.

در ارزیابیهای بالینی دنسیس، باید میان دو مقوله کاملاً مجزا تفکیک قائل شد:

پاسخ مهندسی دنسیس به این دوگانه کلاسیک روشن است: این دو در دو مقیاس زمانی و مکانی متفاوت عمل میکنند و قابل جایگزینی با یکدیگر نیستند.

• شیمی سطح (نانومقیاس) هدایتکننده سرعت آغاز التیام و کیفیت لخته اولیه در روزهای نخست است.
• زبری سطح (میکرومقیاس، Sa بین ۱ تا ۲ میکرومتر) تضمینکننده استحکام مکانیکی درازمدت و اینترلاکینگ استخوان متراکم در برابر بارهای اکلوزالی است.

یک سطح کاملاً صاف با شیمی فوقالعاده نمیتواند اینترلاکینگ مکانیکی ایجاد کند؛ متقابلاً یک سطح خشن اما شدیداً آلوده به کربن نیز ممکن است التیام اولیه را با تأخیر جدی روبرو سازد.

تولیدکنندگان مطرح جهانی از استراتژیهای متفاوتی برای بهینهسازی شیمی سطح بهره میبرند:

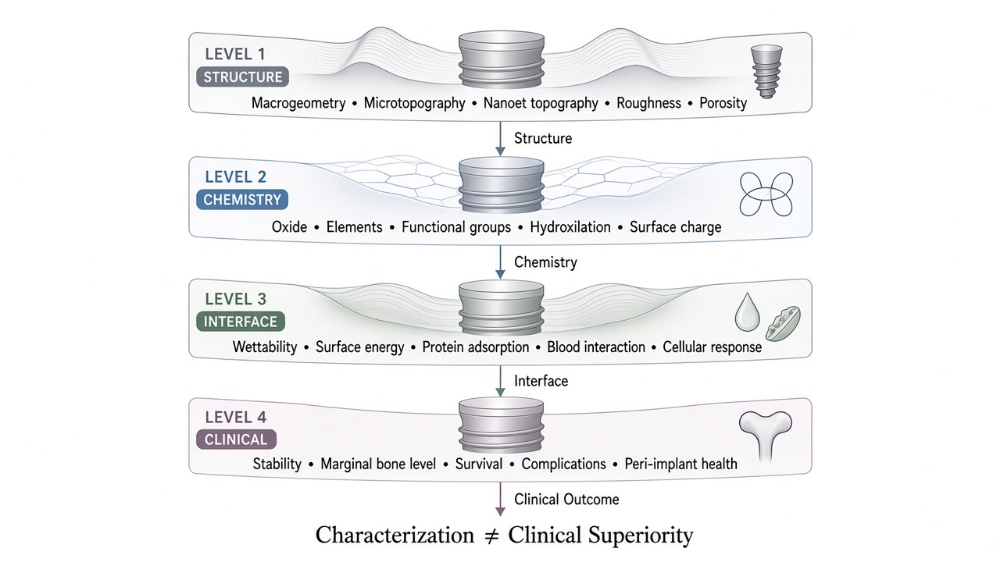

برای جلوگیری از تصمیمگیری بر مبنای شعارهای تجاری، دنسیس چارچوب ۴ لایهای ارزیابی را به جراحان پیشنهاد میدهد:

1. سطح ۱ (Material & Oxide): ترکیب گرید تیتانیوم، استوکیومتری لایه TiO₂ و عدم وجود فازهای شکننده.
2. سطح ۲ (Physicochemistry): انرژی آزاد سطحی، زاویه تماس آب، خلوص در طیفسنجی XPS و میزان آلودگی هیدروکربنی.
3. سطح ۳ (Pre-clinical Biology): انطباق مطالعات کشت سلولی و بافتشناسی حیوانی در اندازهگیری شاخص BIC و تستهای بیرونکشیدن (Removal Torque).
4. سطح ۴ (Long-term Clinical): کارآزماییهای بالینی کنترلشده (RCT) با فالوآپ حداقل ۵ ساله در بررسی تحلیل استخوان مارژینال و بقای ایمپلنت.

هنگامی که نماینده علمی یک کمپانی ایمپلنت از «شیمی سطح انقلابی» سخن میگوید، این ۱۰ سؤال را روی میز بگذارید:

برای اصلاح نگرشهای رایج، ۸ باور نادرست درباره شیمی سطح تیتانیوم را از منظر متالورژی کالبدشکافی میکنیم:

برای تصمیمگیری سریع و مبتنی بر شواهد حین جراحی ایمپلنت، ۴ اصل کلینیکی زیر را همواره به یاد داشته باشید:

پیش از خرید یا کاشت یک سیستم ایمپلنت مدعی نوآوری در شیمی سطح، جدول چکلیست زیر را بررسی فرمایید:

در ادبیات آکادمیک سال ۲۰۲۴ مرز مشخصی میان فکتهای اثباتشده و ادعاهای نامشخص وجود دارد:

مقاله T05 نقطه عطف پیونددهنده مبانی بنیادی و تکنولوژیهای پیشرفته در دانشنامه دنسیس است:
