طراحی رزوه ایمپلنت دندانی چیست؟ راهنمای علمی Thread Geometry، Pitch، Depth، Width، Angle و نقش آنها در Primary Stability و Bone–Implant Mechanics
تحلیل جامع مهندسی مکانیک بیومواد و جراحی ایمپلنت دندانی؛ رزوه ایمپلنت صرفاً شیاری برای پیشروی در استخوان نیست، بلکه موتور محرک تبدیل گشتاور چرخشی به درگیری مکانیکی پایدار (Mechanical Interlocking)، توزیع بهینه تنشهای فشاری و مهار میکروموشنهای مخرب در ناحیه اینترفیس است. در این مونوگراف علمی از اطلس دانشنامه دنسیس، پارامترهای چهارگانه گام (Pitch)، عمق (Depth)، ضخامت (Width) و زاویه فلنک (Flank Angle) را بر پایه مرورهای سیستماتیک ۲۰۲۳ الی ۲۰۲۶ و فراتر از الگوهای سادهانگارانه FEA واکاوی میکنیم.
خلاصه اجرایی ۳۰ ثانیهای (Key Takeaways برای جراحان ایمپلنت)
طراحی رزوه (Thread Design) متغیری منفرد و معجزهگر نیست؛ عملکرد آن شدیداً در پیوند با تیپر بدنه (Body Taper)، کیفیت استخوان میزبان و پروتکل دریلینگ استئوتومی تعیین میشود.
استخوان در برابر نیروهای برشی ضعیفترین مقاومت بیومکانیکی را دارد (تنها ۶۵ مگاپاسکال در برابر ۱۳۰ مگاپاسکال فشاری). زاویه فلنک و پروفایل رزوه جهت انتقال بار را از برش مخرب به فشار فیزیولوژیک تغییر میدهند.
رزوه عمیق یا تهاجمی به خودی خود مجوز بارگذاری فوری (Immediate Loading) نیست؛ این هندسه صرفاً یک تسهیلکننده گیر مکانیکی در استخوانهای اسفنجی D3/D4 است و نباید به تورکهای مخرب استخوان قشری منجر شود.
همواره تمایز قائل شوید: پایداری اولیه مکانیکی ≠ استئواینتگریشن بیولوژیک؛ و استئواینتگریشن ≠ بقای طولانیمدت درمان. این سه مفهوم هرگز جایگزین یکدیگر نیستند.
مقدمه؛ چرا یک ایمپلنت دندانی «رزوه» دارد؟
وقتی به یک فیکسچر ایمپلنت دندانی از نمای بیرونی مینگریم، بیدرنگترین و بارزترین شاخصه هندسی آن شیارهای مارپیچی یا همان رزوهها (Threads) هستند. اما یک نگرش سطحی ممکن است رزوه را صرفاً به عنوان وسیلهای مکانیکی برای «پیچانده شدن» ایمپلنت به داخل استئوتومی قلمداد کند؛ همانطور که یک پیچ چوب وارد قطعه کار میشود. در علم ایمپلنتولوژی معاصر، این فرضیه به غایت ناقص و گمراهکننده است.
رزوه در واقع ابزار مهندسی بیومکانیکی برای مهار و کنترل پیوسته رابطه دینامیک میان دو ماده کاملاً ناهمگن است: تیتانیوم فلزی ایزوتروپیک با مدول الاستیسیته بالا (حدود ۱۱۰ گیگاپاسکال) در یک سوی رابطه، و بافت استخوانی زنده، ویسکوالاستیک، ناهمسانگرد و در حال بازسازی در سوی دیگر. نحوه طراحی این شیارها مستقیماً تعیین میکند که چه حجمی از استخوان متراکم یا اسفنجی درگیر شود، تنشهای کشنده و برشی چگونه به فشارهای سازنده فیزیولوژیک تبدیل گردند، و تا چه میزان ریزحرکات (Micromotions) در محدوده امن زیر ۱۰۰ تا ۱۵۰ میکرومتر مهار شوند تا اجازه تشکیل بافت فیبروز به جای استئواینتگریشن صلب داده نشود.

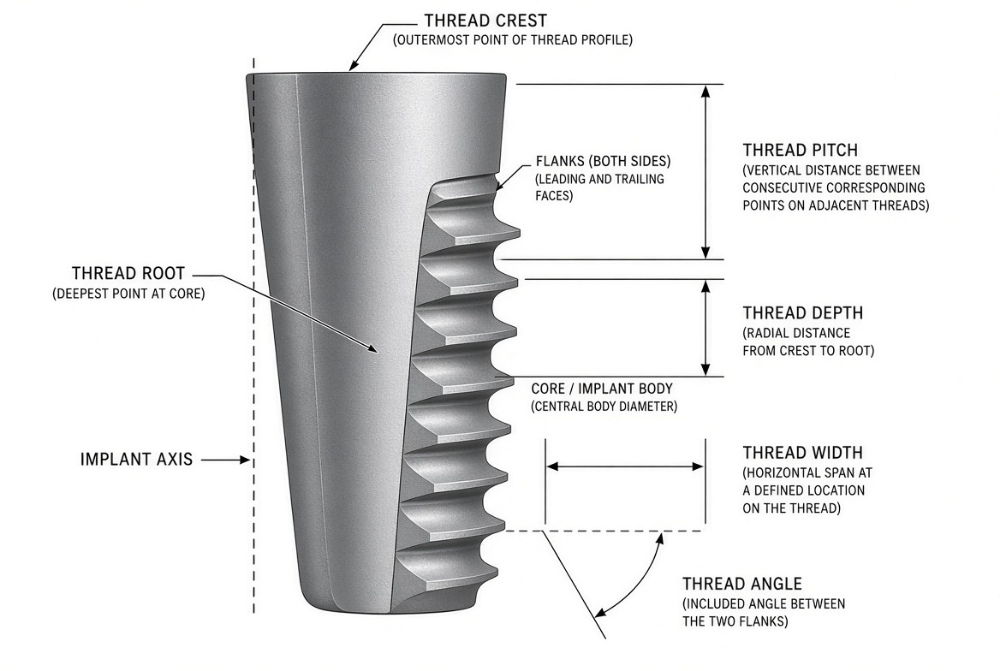

Thread Design دقیقاً چیست؟ کالبدشناسی پارامترهای هندسی
در محافل بالینی و تبلیغات تجاری، بسیار شنیده میشود که نمایندگان کمپانیها ادعا میکنند: «این ایمپلنت دارای رزوههای فوقتهاجمی (Ultra-Aggressive Threads) است!». اما از نقطه نظر مهندسی زیستی، واژه "Aggressive" یک صفت ژورنالیستی مبهم است و فاقد بار تعریف کمی علمی میباشد.

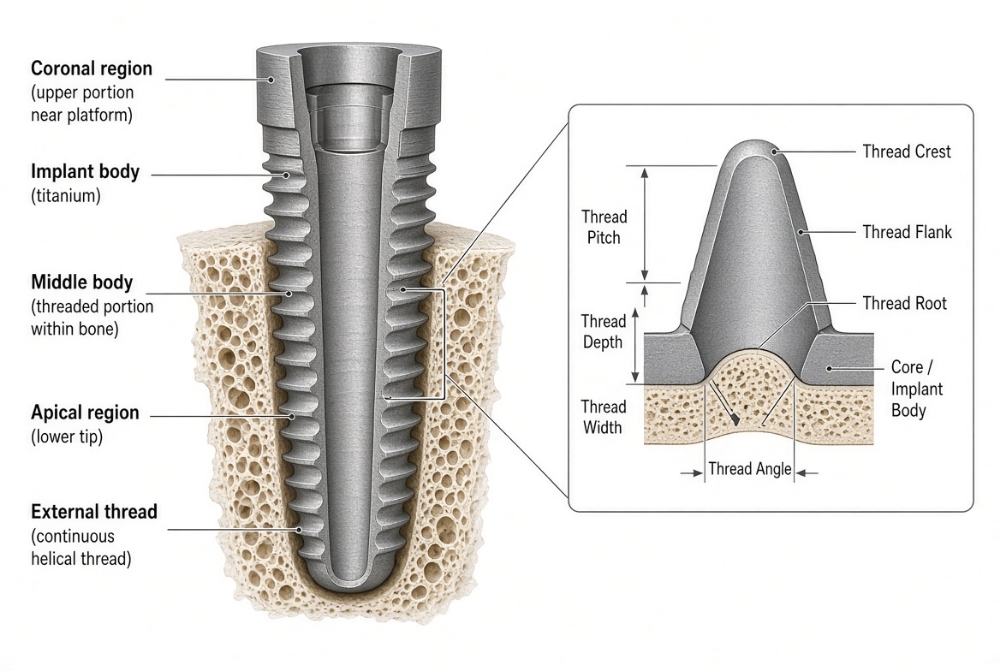

هنگامی که از طراحی رزوه صحبت میکنیم، با یک سامانه پیچیده از پارامترهای ریاضی و ابعادی سر و کار داریم:

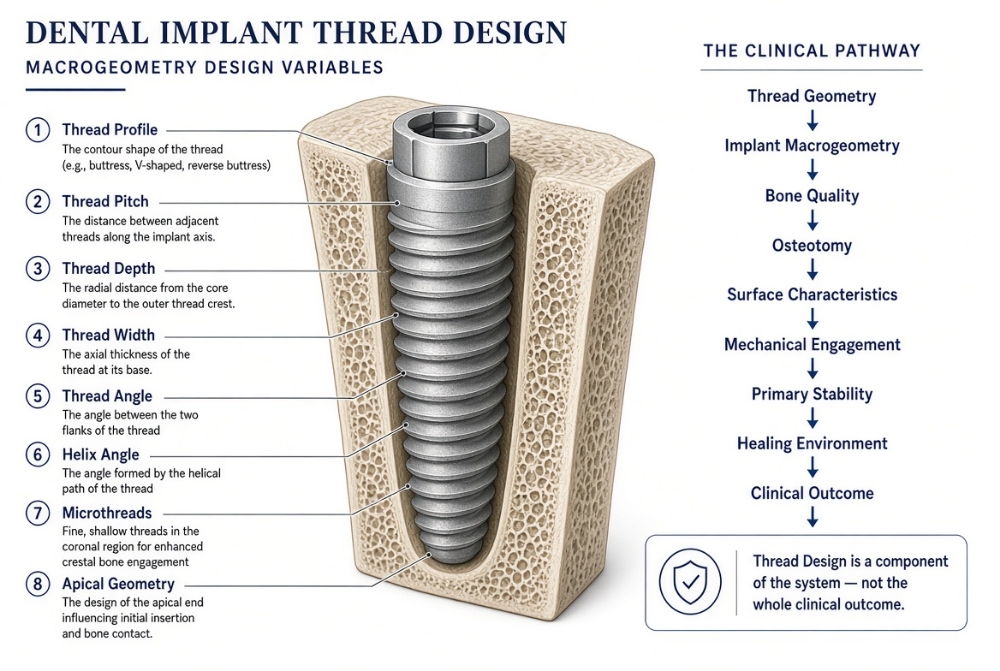

جایگاه Thread Design در سلسلهمراتب Macrodesign
یکی از اشتباهات بنیادین در تحلیلهای کلینیکی، یکی فرض کردن مفهوم طراحی رزوه با کل مقوله ماکروژئومتری ایمپلنت است. در مرور سیستماتیک معتبر منتشرشده در سال ۲۰۲۳ پیرامون پارامترهای ماکرو، مشخص گردید که معماری فیزیکی ایمپلنت شامل مجموعهای از ماژولهای متمایز است که رزوه تنها یکی از اجزای آن به شمار میرود:
↳ هندسه بدنه (Body Shape): استوانهای موازی (Parallel-walled) یا مخروطی (Tapered)
↳ ابعاد کلان: قطر خارجی (External Diameter) و طول کلینیکی (Length)
↳ ماژول گردنی (Coronal Module): یقه پولیششده، گردن زبر، پلتفرم سوئیچینگ، یا میکرورزوهها (Microthreads)
↳ هندسه اپیکال (Apical Geometry): پخ اپیکال، گنبدی شکل، لبههای برنده خودکار (Cutting Flutes)
↳ هندسه رزوهها (Thread Geometry): Profile + Pitch + Depth + Width + Flank Angle + Helix
بنابراین، رفتار یک ایمپلنت با رزوههای عمیق در بدنهای کاملاً مخروطی (Tapered)، با رفتار همان رزوه در بدنهای موازی (Parallel) کاملاً متفاوت خواهد بود. به همین دلیل در علم مدرن بیومکانیک، هرگز رزوه را به صورت مجزا قضاوت نمیکنند.
Thread Design چه مسائلی را حل میکند؟ چهار چالش مکانیکی
یک طراحی رزوه بینقص در مقیاس بالینی باید بتواند به صورت همزمان چهار مسئله مهندسی بسیار پیچیده را مدیریت کند:
ایمپلنت بلافاصله پس از بسته شدن باید مقاومت برشی و چرخشی کافی داشته باشد و در برابر جابجاییهای محوری (Axial Displacement) پایداری نشان دهد. این پدیده خاستگاه Primary Stability است.
پس از بارگذاری پروتز، بردار نیرو از روکش به اباتمنت، از اباتمنت به بدنه فیکسچر، از بدنه به وجوه رزوهها و در نهایت به ترابکولهای استخوانی منتقل میشود. شیب و ضخامت رزوه تعیین میکند که این نیرو به صورت فشاری ملایم جذب شود یا تمرکز تنش مخرب پدید آید.
بر اساس اصل کلاسیک کامرون (Cameron) و پیلار (Pilliar)، حرکات نسبی فراتر از ۱۰۰ الی ۱۵۰ میکرومتر در اینترفیس باعث گسست مویرگهای نوروزایی و تمایز سلولهای بنیادی مزانشیمی به بافت همبند کپسولی (Fibrous Encapsulation) میشود. قفل مکانیکی رزوه ضامن مهار این دامنه حرکتی است.
رزوهای که برای بریدن استخوان قشری فوقمتراکم نوع D1 در سمفیز قدام مندیبل طراحی شده، در صورت قرارگیری در استخوان نرم و حفرهدار نوع D4 در توبروزیته فک بالا، درگیری کافی ایجاد نخواهد کرد و بالعکس.
گام رزوه (Thread Pitch) چیست و چگونه بر پایداری اولیه اثر میگذارد؟
گام رزوه (Pitch) به عنوان فاصله محوری میان نقاط متناظر دو شیار مجاور در امتداد محور طولی ایمپلنت تعریف میشود. در ایمپلنتهای تکراهه (Single-lead)، گام با میزان پیشروی عمودی فیکسچر در هر دور چرخش ۳۶۰ درجهای (Lead) برابر است. در ایمپلنتهای دندانپزشکی، گام استاندارد معمولاً در بازه بین ۰.۵ میلیمتر تا ۱.۲ میلیمتر متغیر است.
- افزایش تعداد شیارها در طول ثابت فیکسچر (Thread Density بالا).
- افزایش سطح تماس هندسی تئوریک در واحد طول.
- تقسیم بار در استخوان قشری متراکم و مهار تنشهای برشی.
- نیازمند دور چرخشهای بیشتر حین جایگذاری در کلینیک (کندتر نشستن ایمپلنت).
- کاهش تعداد شیارها و افزایش فضای میانرزوهای (Inter-thread Space).
- ایجاد فضای بهینه برای تجمع لخته خون، بافت استئوئید و پروسه استخوانسازی ترابکولار.
- سرعت پیشروی سریعتر با تعداد دور چرخش کمتر (سریعتر نشستن در ساکت).
- امکان گیراندازی بهتر تیغههای استخوانی در دانسیتههای کم.
مرور سیستماتیک منتشرشده در سال ۲۰۲۵ پیرامون اثر پارامترهای رزوه نشان داد که گام و عمق رزوه دو متغیر اصلی تعیینکننده توزیع تنش در استخوان کورتیکال و کنسلوس هستند. با این وجود، نتیجهگیری سادهانگارانهای مانند «هرچه گام کمتر باشد ایمپلنت پایدارتر است» از لحاظ شواهد آکادمیک مردود است. گام فشرده در استخوانهای نرم نوع D4 ممکن است به جای درگیری با ترابکولها، استخوان ظریف را له کرده و به پدیده Bone Stripping بینجامد.
عمق (Depth) و ضخامت (Width) رزوه؛ تعادل میان درگیری استخوان و مقاومت فیکسچر
عمق رزوه (Thread Depth) فاصله شعاعی بین ریشه رزوه (Root) و نوک قله آن (Crest) است. عمق رزوه در سیستمهای تجاری رایج معمولاً بین ۰.۲ میلیمتر تا ۰.۵ میلیمتر طراحی میشود. افزایش عمق رزوه مساحت سطح تماس را به صورت نمایی بالا میبرد و اهرم درگیری مکانیکی با استخوان اسفنجی را به شدت تقویت میکند.
افزایش بیپروای عمق رزوه در یک قطر خارجی ثابت (مثلاً ایمپلنت با قطر ۳.۵ میلیمتر)، مستقیماً از ضخامت هسته مرکزی تیتانیومی (Implant Core) میکاهد. هر چه قطر هسته باریکتر شود، مقاومت به خستگی مکانیکی (Fatigue Resistance) و استحکام شکست در برابر گشتاورهای اکلوزالی افت کرده و ریسک شکست فیکسچر (Fixture Fracture) در درازمدت افزایش مییابد. بنابراین، رزوههای عمیق باید با آلیاژهای مستحکمتر نظیر تیتانیوم گرید ۴ سردکاریشده (Cold-worked) یا Roxolid (TiZr) پشتیبانی شوند.
ضخامت رزوه (Thread Width) ضخامت مقطع رزوه در راستای محور افقی است. این پارامتر صلبیت ساختاری باله رزوه (Thread Stiffness) را دیکته میکند. رزوههای بسیار نازک ممکن است حین جایگذاری در استخوان متراکم دچار خمش الاستیک یا تغییر شکل پلاستیک موضعی شوند، در حالی که رزوههای با ضخامت کافی، ثبات هندسی قله را در حین تراش استخوان تضمین میکنند.
زاویه رزوه (Thread Angle) و چرا تنش برشی (Shear Stress) دشمن استخوان است؟
زاویه رزوه (Thread Angle) زاویه میان سطوح شیبدار یا همان فلنکها (Flanks) نسبت به صفحه عمود بر محور مرکزی است. این متغیر یکی از حساسترین فاکتورها در بیومکانیک انتقال بار است؛ زیرا زاویه وجه رزوه، بردار نیروی عمودی اکلوزال وارد بر پروتز را به سه مؤلفه متمایز تجزیه مینماید:
مطلوبترین حالت بارگذاری بیولوژیک؛ استخوان قشری انسان تا آستانه ۱۳۰ الی ۱۶۰ مگاپاسکال بار فشاری را بدون آسیب تحمل کرده و با تحریک پیزوالکتریک، استئوبلاستها را به بازسازی و تراکم وا میدارد.
استخوان تحمل متوسطی در برابر کشش دارد (حدود ۹۰ تا ۱۰۰ مگاپاسکال). کششهای فراتر از ظرفیت الاستیک منجر به میکروکرک و گسست ساختار لاملار میشوند.
بدترین و آسیبزاترین شکل تنش در اینترفیس تیتانیوم-استخوان؛ استخوان انسان تنها قادر به تحمل ۶۵ مگاپاسکال تنش برشی است. تنشهای برشی باعث سُر خوردن لایههای معدنی، تخریب اتصالات کلاژنی و تحلیل موضعی استخوان کرستال میگردند.
مرور سیستماتیک ۲۰۲۵ زاویه رزوه را یکی از ۴ پارامتر بنیادین مؤثر بر گرادیان تنش/کرنش معرفی میکند. هر چقدر زاویه فلنک پایینی رزوه به زاویه افقی (عمود بر امتداد بار محوری) نزدیکتر باشد، سهم تنش فشاری افزایش و سهم تنش برشی مخرب کاهش مییابد؛ اصلی که اساس پیدایش پروفایلهای پیشرفته Buttress و Square گردید.
شبیهساز تعاملی پارامترهای رزوه، مساحت عملکردی و الگوهای تنش استخوان
یکی از چهار ترکیب هندسی زیر را انتخاب فرمایید تا رفتار بیومکانیکی، توزیع تنش برشی/فشاری و تمایل تورک به صورت زنده محاسبه و نمایش داده شود:

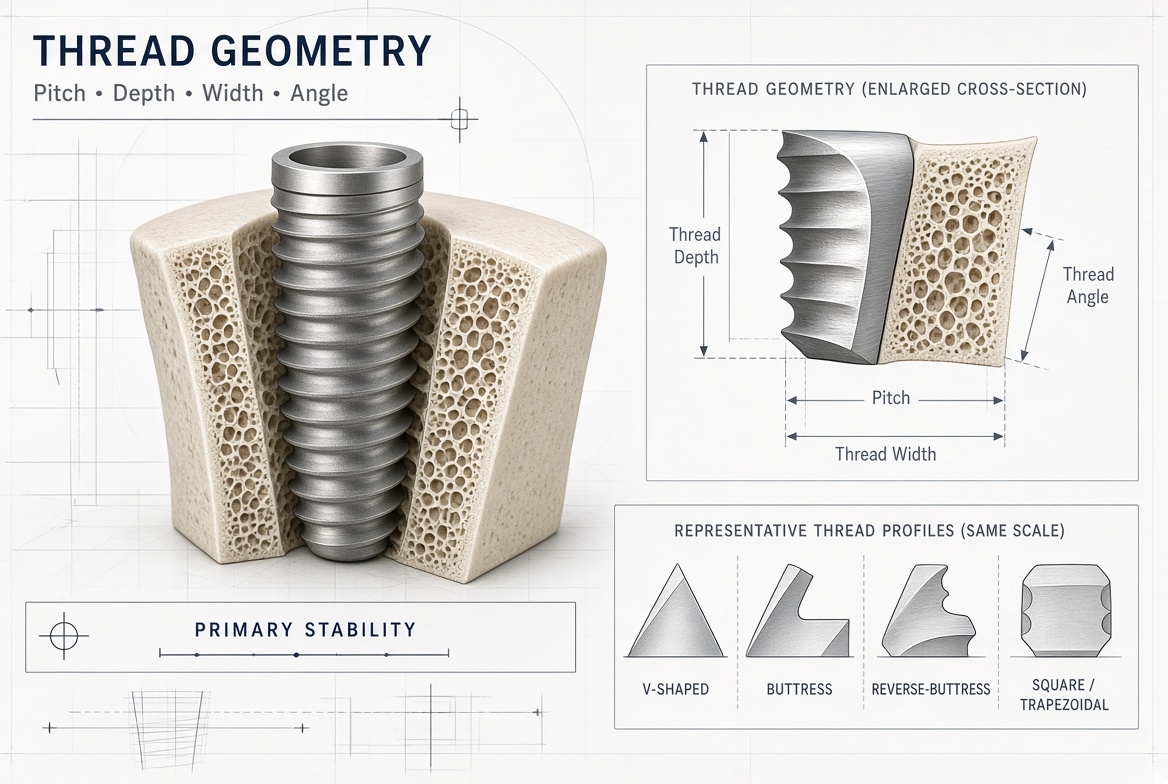

Thread Profile چیست؟ اطلس فرمهای مقطع رزوه
پروفایل رزوه (Thread Profile) به هندسه دوبُعدی برش مقطعی شیار رزوه اطلاق میشود. اگر فیکسچر ایمپلنت را در راستای محور طولی برش بزنیم، شکل لبههای رزوه نمایانگر پروفایل آن است. در متون متالورژی بیومکانیک و شبیهسازیهای المان محدود (FEA)، چهار پروفایل استاندارد بیشترین کاربرد بالینی و تحقیقاتی را داشتهاند:
- پروفایل V-Shaped (رزوه مثلثی متقارن): کلاسیکترین فرم با زاویه رأس متقارن (معمولاً حدود ۶۰ درجه).
- پروفایل Buttress (رزوه دندانهارهای استاندارد): با فلنک بالایی شیبدار و فلنک پایینی تخت و افقی.
- پروفایل Reverse Buttress (رزوه دندانهارهای معکوس): با فلنک بالایی تخت و افقی و فلنک پایینی شیبدار.
- پروفایل Square / Trapezoidal (رزوه مربعی و ذوزنقهای): با سطوح جانبی قائم و قله مسطح موازی با محور فیکسچر.
کلاسیکترین فرم مقطع؛ هر دو فلنک فوقانی و تحتانی دارای شیب ۳۰ درجه نسبت به افق هستند. ماشینکاری تراش آسان و پیشروی بسیار روانی دارد.
وجه زیرین کاملاً افقی و وجه فوقانی شیبدار (۴۵°) است. بارهای اکلوزال عمودی مستقیماً به استخوان زیرین فشرده شده و برش به صفر نزدیک میشود.
وجه افقی در بالا و وجه شیبدار در زیر قرار دارد. بالاترین مقاومت در برابر نیروهای کششی خروج (Pull-out Force) را ثبت نموده است.
دیوارههای مقطع موازی و عمود بر محور طولی؛ انتقال بار به صورت فشار خالص محوری و صفر کردن تئوریک تنشهای برشی.

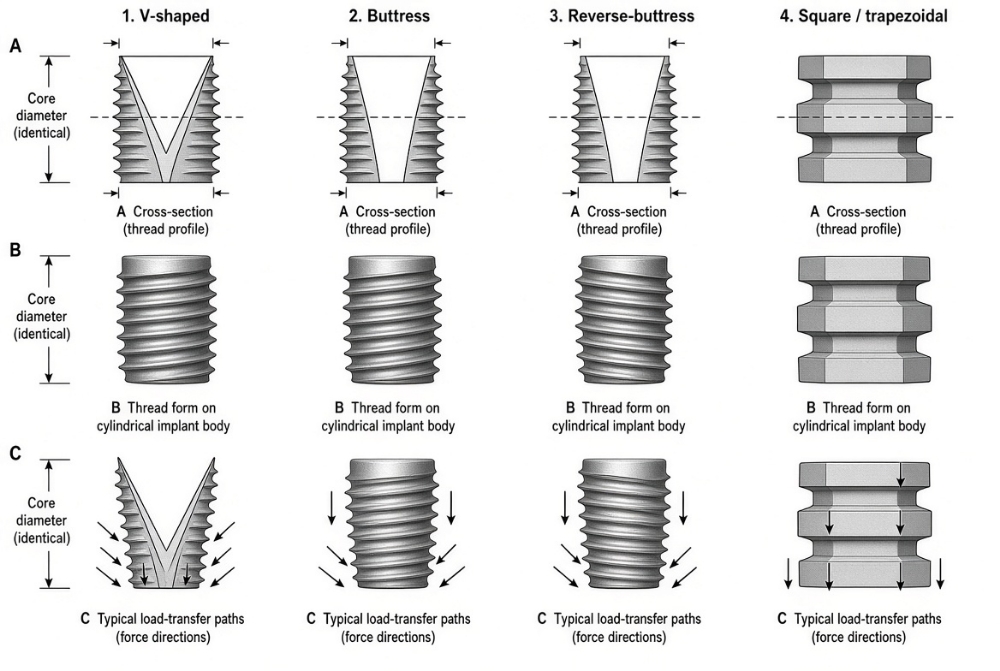

شرح تصویر: صفحه مقایسهای چهار پروفایل استاندارد V-Shape، Buttress، Reverse Buttress و Square در مقیاس یکسان هندسی و قطر هسته مشابه، همراه با فلشهای بردار نیرو بدون ادعای برتری برای هیچکدام.
واکاوی بیومکانیکی تکتک پروفایلها؛ مزایا، محدودیتها و مرزهای FEA
۱. رزوه مثلثی (V-shaped Thread)
در این پروفایل، هر دو فلنک فوقانی و تحتانی دارای شیب متقارن (معمولاً زاویه ۶۰ درجه نسبت به هم و ۳۰ درجه نسبت به افق) هستند. این شکل از ماشینکاری تراش CNC فوقالعاده روانی برخوردار است و در خلال بستن ایمپلنت، پیشروی بسیار پیشبینیپذیر و یکنواختی ارائه میدهد. با این حال، به علت شیب ۳۰ درجه فلنک زیرین، بخشی از نیروی عمودی اکلوزال به تنش برشی تبدیل میشود. بنابراین در استخوانهای کرستال متراکم، تمرکز تنش متوسطی ایجاد مینماید. V-Thread بودن به تنهایی عیب یا مزیت قطعی نیست؛ سیستمهای کلاسیک موفقی دههها از این هندسه بهره جستهاند.
۲. رزوه باربر یکطرفه (Buttress Thread)
در پروفایل Buttress، وجه زیرین (Inferior Flank) کاملاً افقی و عمود بر محور طولی ایمپلنت است، در حالی که وجه زبرین زاویهدار (معمولاً ۴۵ درجه) میباشد. از دیدگاه فیزیک مکانیک، بارهای رو به پایین ناشی از جویدن (Masticatory Axial Loads) به طور مستقیم بر لبه افقی فرود میآیند و بدون تولید مؤلفه برشی، به صورت نیروی فشاری ۱۰۰٪ خالص به لایههای استخوان زیرین منتقل میگردند. این مزیت مکانیکی به کاهش بازجذب استخوان کرستال در شبیهسازیهای تئوریک کمک شایانی میکند.
۳. رزوه باربر معکوس (Reverse Buttress)
در پروفایل معکوس، وجه افقی در بالا و وجه شیبدار در زیر قرار دارد. این پروفایل مقاومت شگفتانگیزی در برابر نیروهای کششی خروج (Pull-out Force) نشان میدهد. در استخوانهای متخلخل ترابکولار (D3 و D4) یا دیوارههای باکال ساکتهای تازه کشیدهشده، این هندسه امکان تراکم جانبی استخوان (Bone Condensation) حین چرخش را فراهم میآورد و گیر مکانیکی قوی ایجاد میکند.
۴. رزوههای مربعی و ذوزنقهای (Square / Trapezoidal)
پروفایلهای مربعی دارای دو وجه کاملاً موازی و عمود بر محور بدنه و یک قله کاملاً مسطح هستند. در مقایسههای FEA، پروفایل Square بالاترین مساحت سطح عملکردی (Functional Surface Area) و کمترین میزان تمرکز تنش را به ثبت رسانده است. اما نکته منتقدانه دنسیس این است: ماشینکاری رزوههای مربعی بسیار دشوارتر است و بستن آنها در استخوانهای متراکم نیازمند گشتاور بسیار بالایی است که خطر فشردهسازی بیش از حد (Over-compression) و نکروز ایسکمیک استخوان را افزایش میدهد.
زاویه هلیکس (Helix Angle) و تراکم رزوه (Thread Density)
زاویه هلیکس (Helix Angle) زاویه مسیر مارپیچی رزوه نسبت به صفحه عمود بر محور طولی فیکسچر است. رابطه مستقیم میان زاویه هلیکس و سرعت نشستن ایمپلنت در استئوتومی به پدیده تعداد راهها (Leads) مرتبط است. امروزه بسیاری از سیستمهای مدرن از رزوههای دوگانه (Double-lead) یا سهگانه (Triple-lead) بهره میبرند:
در یک ایمپلنت Double-lead با گام ۰.۸ میلیمتر، دو شیار مارپیچ موازی همزمان در بدنه امتداد مییابند. بنابراین با هر دور چرخش ۳۶۰ درجهای ایمپلنت، فیکسچر به اندازه ۱.۶ میلیمتر (۲ برابر گام) در عمق استخوان پیشروی میکند! این امر زمان جراحی و اصطکاک حرارتی را به نصف کاهش میدهد، در حالی که تراکم شیارها در واحد طول (Thread Density) حفظ میگردد.
اما افزایش بیرویه تراکم رزوهها (Thread Density ↑) یک تیغ دو لبه است؛ زیرا با فشرده شدن بیش از حد فاصله میانرزوهای، حجم اتاقکهای استخوانی (Bone Healing Chambers) کاهش مییابد. اگر فضای بین دو شیار کمتر از ۰.۳ تا ۰.۴ میلیمتر باشد، خونرسانی و عروقزایی (Angiogenesis) ترابکولهای تازه تشکیلشده مختل شده و به جای استخوان لاملار بالغ، استخوان نابالغ woven با مقاومت مکانیکی پایین تشکیل خواهد شد.
مساحت سطح عملکردی (Functional Surface Area) چیست؟
یکی از مهمترین و خطاسازترین مفاهیم در متون بازاریابی ایمپلنت، خلط مبحث میان «مساحت هندسی کل» با «مساحت سطح عملکردی» است. در اطلس دنسیس، تمایز این سه لایه با دقت ریاضی تدوین شده است:

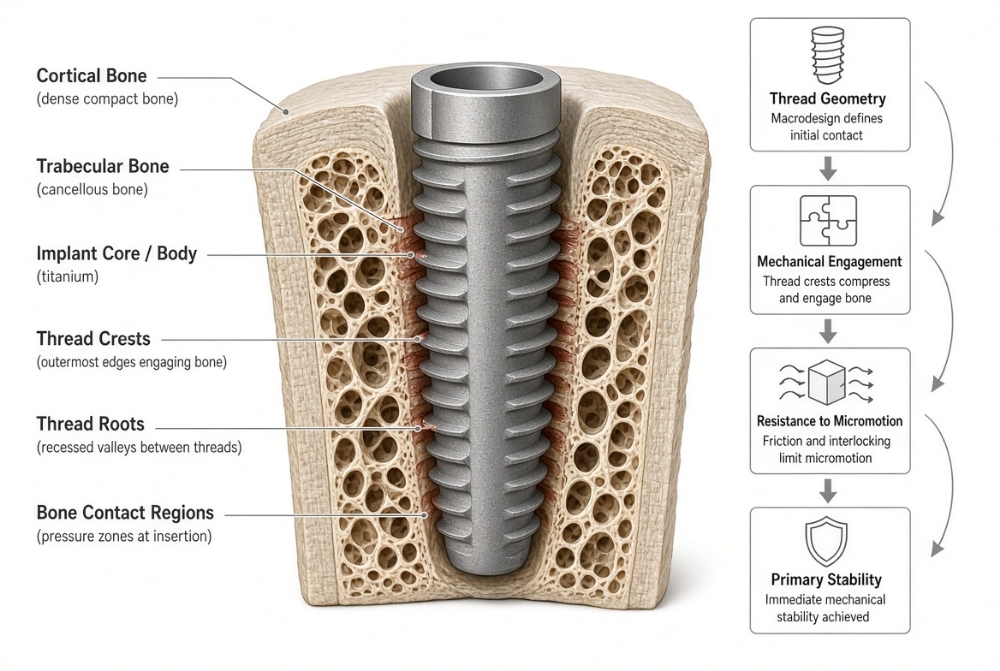

چرا Thread Design روی پایداری اولیه اثر میگذارد و پارادوکس Insertion Torque
پایداری اولیه (Primary Stability) اساساً پدیدهای ۱۰۰٪ مکانیکی است؛ یعنی قفل شدن فیزیکی و اصطکاکی میان برجستگیهای رزوه تیتانیوم و دیوارههای استئوتومی استخوان (Mechanical Interlocking). با پیشرفت زمان و شروع فاز بیولوژیک (Osseointegration)، پایداری اولیه جای خود را به پایداری ثانویه بیولوژیک (Secondary Stability) میدهد.
گشتاور جایگذاری (Insertion Torque): گشتاور نهایی که جراح با ترکمتر در لحظه نشست کامل فیکسچر ثبت میکند، نمایانگر مقاومت اصطکاکی و برشی استخوان است. اما در متون علمی معاصر، یک هشدار حیاتی وجود دارد:
گزاره «تورک بالاتر یعنی ایمپلنت محکمتر و موفقتر» یک خطای بالینی فاحش است! گشتاورهای بالاتر از ۵۰ الی ۶۰ نیوتنسانتیمتر (Ncm) در استخوان کورتیکال متراکم، رگهای خونی ریز کانالهای هاورس را مسدود کرده و به دلیل فشار فراتر از ظرفیت بافت (Over-compression)، سبب نکروز آواسکولار، ترومبوز عروقی و در نهایت تحلیل حاد استخوان کرستال در ماههای اول بارگذاری (Early Marginal Bone Loss) میگردند. تورک بهینه در اغلب سیستمها بین ۳۰ تا ۴۵ Ncm تعریف میشود.
شاخص ISQ و تحلیل فرکانس رزونانس (RFA)؛ پیوند مستقیم با مقاله F06
برخلاف گشتاور جایگذاری که یک اندازهگیری تخریبی چرخش برشی است، شاخص ISQ (Implant Stability Quotient) از طریق آنالیز فرکانس رزونانس (Resonance Frequency Analysis - RFA) سختی خمشی اتصال جانبی فیکسچر با استخوان را بر حسابی بدون آسیب میسنجد (عددی بین ۱ تا ۱۰۰).
همانطور که در مقاله مرجع F06 (پایداری اولیه و ثانویه ایمپلنت) در اطلس دنسیس اثبات گردید، عدد ISQ اولیه عمدتاً بازتابدهنده سختی مکانیکی درگیرشدگی قله رزوهها در لایه قشری استخوان است. طراحی رزوههای عمیق با گام متراکم در استخوانهای نرم میتواند عدد ISQ را تا بالای ۶۵ تا ۷۰ ارتقا دهد؛ اما نکته بالینی این است که نمودار افت پایداری مکانیکی (Dip Point) در هفتههای سوم و چهارم اجتنابناپذیر است و هیچ طراحی رزوهای نمیتواند جایگزین زمان لازم برای ریلکسیشن کلاژن و تشکیل استخوان ثانویه شود.

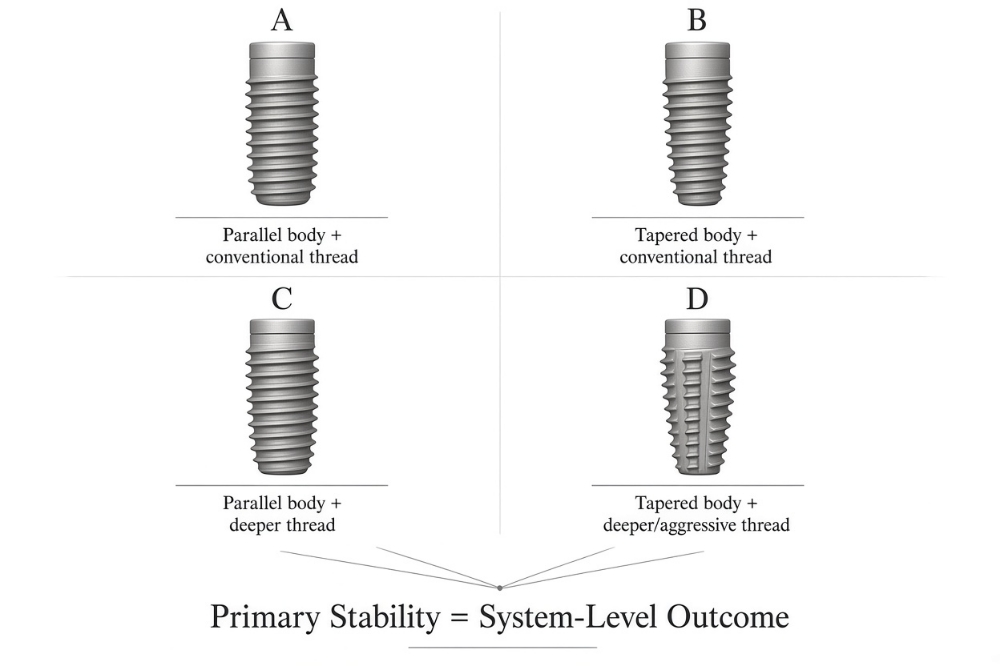

تیپر بدنه (Taper) و رزوه؛ چرا باید به عنوان یک سیستم یکپارچه تحلیل شوند؟
یکی از رایجترین خطاهای آنالیز ماکروژئومتری، بررسی رزوه به عنوان یک متغیر مجزا از فرم بدنه فیکسچر است. یک رزوه با عمق ۰.۴ میلیمتر روی یک ایمپلنت استوانهای موازی (Parallel-walled)، رفتار اصطکاکی کاملاً متفاوتی نسبت به همان رزوه روی یک ایمپلنت مخروطی (Tapered) از خود بروز میدهد:
در این طراحی، رزوهها در تمام طول بدنه به موازات یکدیگر پایین میروند. توزیع اصطکاک در تمام دیواره استئوتومی یکنواخت است و خطر فشردهسازی بیش از حد در یک نقطه متمرکز نمیشود. با این حال، در استخوانهای نرم اسفنجی، گیر مکانیکی اولیه کمتری نسبت به مخروطیها ایجاد میکنند.
شیب مخروطی بدنه با هر چرخش به داخل، دیوارههای استخوانی را به صورت شعاعی به سمت خارج فشرده میسازد (Lateral Bone Condensation). این رفتار باعث افزایش چشمگیر تورک جایگذاری و پایداری اولیه در استخوانهای کمتراکم D3 و D4 و ساکتهای دندان کشیده میشود.
متاآنالیز ۲۰۱۸ با ارزیابی ۵ کارآزمایی بالینی تصادفی (RCT) و ۳۳۶ ایمپلنت، تفاوت معناداری در شاخص بقا (Survival Rate) و ثبات در زمان جایگذاری میان ایمپلنتهای تیپرد و پارالل نشان نداد؛ هرچند تحلیل استخوان کرستال (MBL) در برخی ایمپلنتهای تیپرد اندکی کمتر گزارش شد. متاآنالیز جامعتر سال ۲۰۲۵ شامل ۱۸ مطالعه بالینی اثبات کرد که درصد بقا، موفقیت کلینیکی و تغییرات سطح استخوان در درازمدت بین ایمپلنتهای مخروطی و استوانهای کاملاً مشابه است؛ تنها عدد ISQ در ماه سوم در گروه تیپرد اندکی بالاتر بود که قطعیت شواهد آن پایین (Low Certainty) ارزیابی شد. بنابراین، تیپر و رزوه ابزارهای ارگونومیک جراح برای دستیابی به گیر مکانیکی هستند، نه تضمینکننده بقای بیولوژیک برتر.
میکرورزوهها (Microthreads) در ناحیه کرونال؛ علم واقعبینانه در برابر ادعای تبلیغاتی
میکرورزوهها (Microthreads) رزوههای ظریف و مینیاتوری با عمق کمتر (حدود ۰.۱ تا ۰.۲ میلیمتر) و گام بسیار فشرده (حدود ۰.۲ تا ۰.۲۵ میلیمتر) هستند که در بخش گردنی و بالای فیکسچر (Coronal Collar) تعبیه میشوند. فرضیه بیومکانیکی طراحان این بود که ناحیه کرستال استخوان قشری، بالاترین محل تمرکز تنشهای خمشی و برشی ناشی از نیروهای جانبی اکلوزال است؛ بنابراین ایجاد رزوههای ظریف در این ناحیه میتواند با افزایش مساحت تماس قشری، تنشها را پخش کرده و مانع از تحلیل استخوان حاشیه (Marginal Bone Loss) شود.
متاآنالیز سال ۲۰۱۷ در ارزیابی کمی مطالعات بالینی نشان داد که حضور میکرورزوهها با کاهش آماری معنادار اما بسیار کوچکی در تحلیل استخوان کرستال همراه است: میانگین اختلاف (Mean Difference) حدود ۰.۰۹- میلیمتر (کمتر از یکدهم میلیمتر!). این یافته علمی به وضوح نشان میدهد که میکرورزوه یک ابزار کمکی در مهندسی است، اما هرگز به معنای «حفظ ۱۰۰٪ استخوان کرستال» یا «تحلیل صفر» نیست. عواملی چون ضخامت بیوتایپ لثه، پلتفرم سوئیچینگ و پرهیز از تروما حین جراحی نقشی به مراتب پررنگتر ایفا میکنند.
همچنین ادعای مصطلح «تمام تنش صرفاً بر روی اولین رزوه متمرکز است» یک خطای شبیهسازی است. در استخوانهای دارای بازسازی فیزیولوژیک و پس از برقراری استئواینتگریشن کامل، بارها در امتداد ۳ الی ۵ رزوه ابتدایی و حتی ناحیه میانی بدنه پخش میشوند.

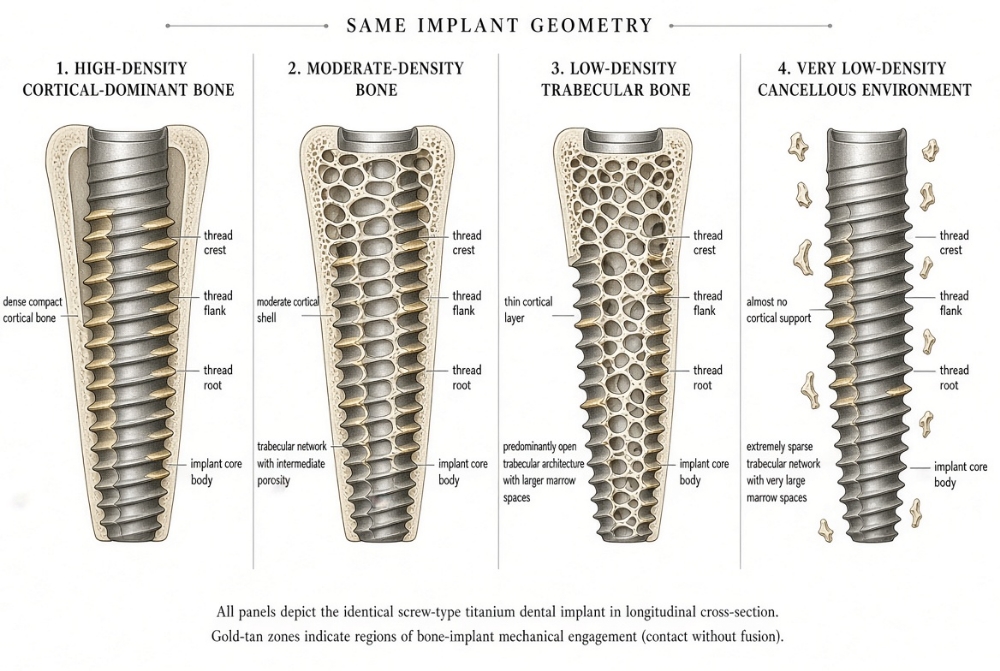

طراحی رزوه در استخوانهای D1 تا D4 (بر اساس طبقهبندی لکهولم و زروب)
موفقیت درگیرشدگی رزوه وابسته به بستر زیستی است که فیکسچر در آن کاشته میشود. طبقهبندی کلاسیک لکهولم و زروب (Lekholm & Zarb) استخوان فک را به چهار تیپ دانسیته تقسیم میکند که هر کدام استراتژی هندسی متفاوتی را میطلبند:
ماتریس بالینی انتخاب رزوه بر اساس دانسیته استخوان (D1 تا D4)
برای مشاهده عمق بهینه، گام، فرم بدنه و پروتکل دریلینگ اختصاصی، کلاس دانسیته استخوانی مورد نظر را انتخاب فرمایید:
رزوههای عریض (Wide)، شیارهای برنده (Cutting Flutes) و پروتکل استئوتومی
۱. رزوههای پهن و عمیق (Wide / Aggressive Threads)
مرور سیستماتیک بسیار جدید منتشرشده در سال ۲۰۲۶ پیرامون ماکروژئومتریهای Wide-thread نشان داد که رزوههای پهن و عمیق در استخوانهای D3 و D4 و همچنین در ساکتهای دندان تازه کشیدهشده (Extraction Sockets) به طور معناداری تورک جایگذاری و ثبات ISQ بالاتری را نسبت به رزوههای مرسوم ثبت کردهاند. با این حال، همان مرور علمی تصریح میکند که به دلیل ناهمگونی سیستمها، مطالعات با پیگیری درازمدت هنوز برتری این رزوهها را در میزان حفظ استخوان پس از ۵ سال اثبات نکردهاند.
۲. شیارهای برنده و خاصیت خودرزوهکنی (Self-Tapping & Cutting Flutes)
تعبیه شیارهای طولی برنده در قسمت اپیکال (Apical Flutes) به ایمپلنت اجازه میدهد مانند یک قلاویز خودکار، شیار لازم را در استخوان بتراشد. این شیارها علاوه بر هدایت روان ایمپلنت و کاهش مقاومت جایگذاری، به عنوان اتاقکهای جمعآوری تراشههای استخوانی (Bone Chip Relief Chambers) عمل میکنند و استخوانهای تراشیدهشده اتولوگ را در مجاورت فیکسچر نگه میدارند که خود محرک استخوانسازی است. اما خودرزوهکنی معادل پایداری اولیه نیست؛ اگر قطر آمادهسازی نامناسب باشد، یک ایمپلنت سلفتپینگ هم فاقد گیر خواهد بود.
۳. قانون طلایی دنسیس: عملکرد رزوه بدون استئوتومی بیمعناست!
یک ایمپلنت کاملاً یکسان با رزوههای مشخص، بسته به اینکه استئوتومی با دریل فاینال با چه قطری تراشیده شود، رفتارهای بیومکانیکی متضادی بروز میدهد. در پروتکل Under-preparation (تراش با دریل باریکتر از قطر هسته)، تورک جایگذاری تا ۵۰٪ افزایش مییابد؛ در حالی که با استفاده از Countersink و قلاویز (Crestal Tapping)، تورک جایگذاری افت کرده و فشار از روی کورتکس کرستال برداشته میشود. بنابراین، جراح نباید از هندسه رزوه رفتاری جادویی انتظار داشته باشد؛ پروتکل دریلینگ تعیینکننده نهایی این معادله است.
آیا میتوان یک «بهترین رزوه جهانی» (Universal Optimal Thread) معرفی کرد؟
پاسخ قاطعانه و مبتنی بر شواهد آکادمیک: خیر!
در حال حاضر هیچ مرجع علمی و مرور سیستماتیکی در جهان وجود ندارد که از معرفی یک فرم رزوه خاص به عنوان «بهترین هندسه برای تمامی شرایط بالینی» پشتیبانی کند. مرور سیستماتیک بسیار جامع منتشرشده در سال ۲۰۲۵ شامل ۳۹ مطالعه بیومکانیکی مستقل به صراحت نشان داد که پارامترهای عمق، گام، زاویه و پروفایل همگی رفتارهای تنش-کرنش را تغییر میدهند، اما این تغییرات به شدت وابسته به شرایط شبیهسازی، مدل استخوان فرضی و طراحی ماژولهای مجاور هستند.
طراحی رزوه در ایمپلنت فوری (Immediate Placement) و بارگذاری فوری (Immediate Loading)
در پروتکل کاشت فوری پس از کشیدن دندان (Immediate Placement)، وضعیت بیومکانیکی تفاوت بنیادینی با یک استخوان ترمیمشده مسطح (Healed Ridge) دارد:
- وجود فاصله خالی میان فیکسچر و دیواره باکال استخوان ساکت (Jumping Distance / Gap).
- نبود درگیری کورتیکال در ناحیه سرویکال و الزام به تثبیت ۳ الی ۴ میلیمتر انتهایی فیکسچر فراتر از اپکس ساکت (Apical Anchorage).
- نیاز به درگیری عمیق در استخوان اسفنجی تیغه بینریشهای (Interradicular Septum).
در این سناریوها، رزوههای عمیقتر (Deeper)، پهنتر (Wider) و بدنههای مخروطی با رزوههای تهاجمی در بخش میانی و اپیکال، نقش بیبدیلی در ثبت تورک کافی (> ۳۵ Ncm) و مهار ریزحرکات جانبی ایفا میکنند.
هرگز این جمله تجاری را تکرار نکنید: «این ایمپلنت دارای رزوه بارگذاری فوری است، پس حتماً باید روکش موقت فوری بگذاریم!». طراحی رزوه صرفاً یک کاتالیزور و تسهیلکننده (Facilitator) پایداری مکانیکی است، نه اندیکاسیون بیولوژیک (Indication) برای لودینگ! تصمیم به بارگذاری فوری باید بر پایه پروتکل اسپلینتینگ، نبود تماس اکلوزال مستقیم، کیفیت استخوان، ضخامت صفحه باکال و سلامت لثه اتخاذ گردد.
هماندیشی بالینی همکاران (نظرسنجی زنده متصل به دیتابیس دنسیس)
در مواجهه با استخوان کمتراکم (D4) یا ساکت تازه کشیدهشده، اولویت اصلی شما در انتخاب ماکروژئومتری و طراحی رزوه ایمپلنت چیست؟

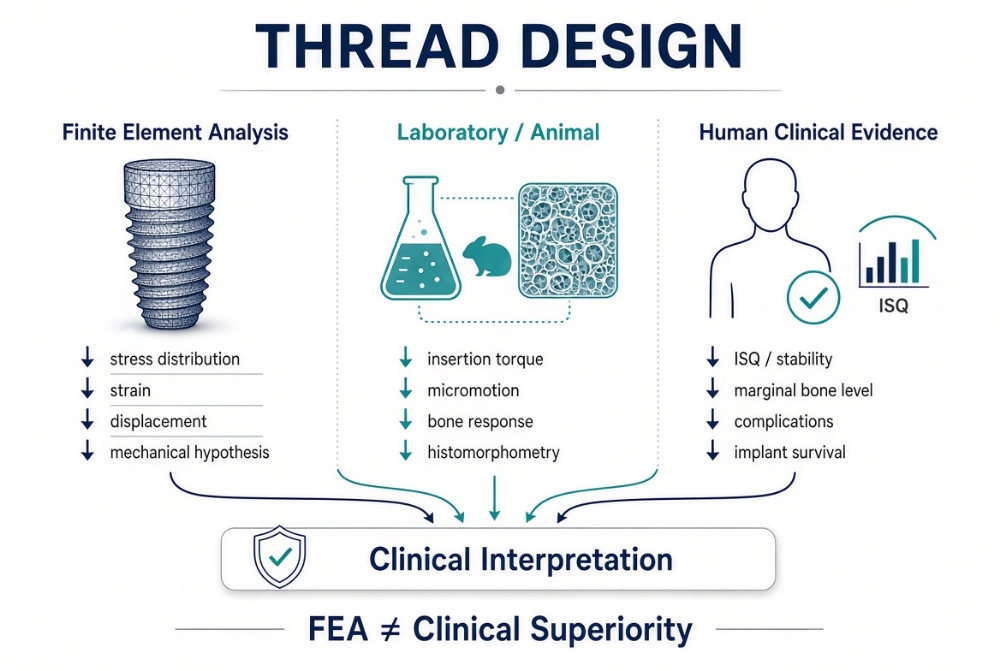

روششناسی نقادانه FEA؛ چرا نتایج نرمافزارهای شبیهسازی را نباید وحی مُنزل دانست؟
بیش از ۸۰ درصد مقالاتی که پیرامون برتری یک پروفایل خاص رزوه در مقالات منتشر میشوند، بر پایه آنالیز اجزای محدود (Finite Element Analysis - FEA) هستند. نرمافزارهای FEA ابزارهای شبیهسازی فوقالعاده ارزشمندی برای درک جهت بردارها و مکانیزمهای تنش هستند؛ اما این نرمافزارها برای حل معادلات دیفرانسیل خود ناچارند مفروضات سادهانگارانهای لحاظ کنند که در دهان انسان زنده وجود ندارد:
ماتریس جامع پارامترهای هندسی رزوه و اثرات مکانیکی-بالینی
جدول چارچوب تحلیلی زیر، تمامی متغیرهای هندسی مورد استفاده در مهندسی فیکسچرهای ایمپلنتولوژی را در کنار دامنههای استاندارد و پیامدهای بالینی تلخیص نموده است:
| پارامتر هندسی | محدوده استاندارد | اثر بر پایداری اولیه | اثر بر توزیع تنش | ملاحظات و چالشهای کلینیکی |
|---|---|---|---|---|
| گام (Pitch) | ۰.۵ تا ۱.۲ میلیمتر | افزایش درگیری در گام کوتاه | توزیع یکنواختتر بار در استخوان | گام بسیار کوتاه فضای ترمیم استخوان را محدود میکند. |
| عمق (Depth) | ۰.۲ تا ۰.۵ میلیمتر | افزایش چشمگیر در استخوان نرم | انتقال بار به عمق ترابکولها | کاهش ضخامت هسته تیتانیوم و خطر شکست مکانیکی. |
| ضخامت (Width) | ۰.۱۵ تا ۰.۳۵ میلیمتر | حفظ صلبیت لبه برنده | پیشگیری از خمش رزوه | ضخامت زیاد اصطکاک و گرمای دریلینگ را بالا میبرد. |
| زاویه فلنک (Angle) | صفر تا ۳۰ درجه | تأثیر متوسط بر گیر اولیه | تبدیل برش مخرب به فشار مفید | زاویه فلنک افقی نیازمند کنترل گشتاور است. |
| میکرورزوه (Microthread) | ۰.۱ تا ۰.۲۵ میلیمتر | گیر کورتیکال در استخوان سخت | کاهش تمرکز تنش کرستال | کاهش تحلیل استخوان به میزان اندک (حدود ۰.۰۹ میلیمتر). |
سنتز چندمقیاسی؛ رزوه در برابر زبری، شیمی سطح و ممیزی ادعاهای تبلیغاتی
۱. تفکیک رزوه از زبری سطح (Thread vs Roughness)
این دو متغیر در مقیاسهای فیزیکی کاملاً متفاوتی عمل میکنند: رزوه یک مشخصه ماکروسکوپیک (در مقیاس میلیمتر) برای درگیری مکانیکی و پایداری اولیه در روز صفر جراحی است؛ در حالی که زبری سطح (SLA, RBM - در مقیاس میکرومتر) برای ترغیب فیبرین خون و استخوانسازی سلولی در هفتههای بعد فعال میشود. بنابراین این دو جایگزین یکدیگر نیستند بلکه همافزا هستند.
۲. تفکیک رزوه از شیمی سطح تیتانیوم (Thread vs Chemistry - پیوند با T05)
همانگونه که در مقاله مرجع T05 (شیمی سطح ایمپلنت) تشریح شد، یک رزوه بینقص اگر دارای لایه اکسید پیر، آلوده به هیدروکربن و با انرژی سطحی مرده باشد، سرعت آبشار ورومن و رسوب پروتئینهای فیبرونکتین را به شدت به تأخیر میاندازد. رفتار بیولوژیک بالینی حاصل ضرب Geometry × Chemistry است.
۳. چگونه دو طراحی رزوه را با استاندارد علمی مقایسه کنیم؟
اگر قصد مقایسه دو سیستم ایمپلنت را دارید، حداقل ۶ متغیر زیر باید کاملاً کنترل و ثبت شوند تا مقایسه علمی باشد:
• پارامترهای رزوه: گام، عمق، ضخامت، پروفایل و زاویه فلنکها.
• سطح ایمپلنت: زبری سطحی (Sa/Sdr) و شیمی لایه اکسید مشابه.
• پروتکل جراحی: قطر استئوتومی نهایی و دریلینگ آندرپرپریشن.
• بستر استخوان: دانسیته و ضخامت کورتکس در همان محل آناتومیک.
• خروجی اندازهگیری: تفکیک تورک، شاخص ISQ، نرخ بقا و میزان تحلیل استخوان کرستال.
۴. اشتباه بزرگ در تبلیغات: ابهام واژه «Stability»
هنگامی که یک کمپانی تجاری اعلام میکند: «رزوه طراحیشده ما پایداری (Stability) را ۳۰٪ افزایش داده است»، بلافاصله باید بپرسید این پایداری با چه ابزاری سنجیده شده است؟ آیا در نرمافزار FEA بوده (یک مدل تئوریک)، با ترکمتر بوده (اصطکاک مکانیکی)، با RFA/ISQ بوده (سختی اتصال)، با برش بافتشناسی BIC بوده، یا در مطالعات RCT پنجساله با بقای انسانی؟ این متغیرها به هیچ وجه همارز یکدیگر نیستند.
چکلیست ۸ سؤالی اطلس دنسیس برای خوانش نقادانه مقالات رزوه
هنگامی که به عنوان یک جراح یا پژوهشگر با مقالهای پیرامون عملکرد یک طراحی رزوه جدید مواجه میشوید، پیش از پذیرش ادعاهای نویسندگان، این ۸ پرسش ساختاریافته را به عنوان فیلتر اعتبار علمی مطرح کنید:
الگوریتم تصمیمگیری بالینی جراح (Clinical Decision Flowchart)
در مطب و کلینیک جراحی، فرآیند انتخاب ایمپلنت و هندسه رزوه باید از یک مسیر منطقی گامبهگام عبور کند؛ نه برعکس!
↓
تعیین حجم و کیفیت دانسیته استخوان در CBCT (Bone Density D1-D4)
↓
طراحی پروتز-محور و تعیین موقعیت سهبُعدی (Prosthetically Driven Position)
↓
سنجش میزان پایداری اولیه مورد نیاز (Conventional vs Immediate Protocol)
↓
انتخاب قطر و طول ایمپلنت بر اساس ضخامت کورتیکال و فواصل بیولوژیک
↓
انتخاب فرم بدنه فیکسچر (Parallel-walled vs Tapered Body)
↓
انتخاب هندسه رزوه (Thread Profile, Depth & Pitch)
↓
تطبیق ویژگیهای زبری و شیمی سطح (Roughness & Surface Chemistry)
↓
تعیین پروتکل دریلینگ و استئوتومی نهایی (Standard vs Under-drilling)
↓
سنجش عینی پایداری با ترکمتر و دستگاه RFA (Insertion Torque & ISQ)
↓
تصمیمگیری پیرامون زمان و پروتکل بارگذاری (Immediate, Early, or Conventional Loading)
نتیجه کلینیکی: در این الگوریتم جامع، طراحی رزوه (Thread Design) یک مؤلفه هماهنگ در میانه زنجیره است؛ نه نقطه شروع تصمیمگیری و نه ضامن قطعی تصمیم نهایی لودینگ.
هفت باور غلط مصطلح در میان دندانپزشکان (Common Misconceptions)
پاسخ علمی: افزایش عمق رزوه از ضخامت هسته تیتانیوم میکاهد و خطر شکست مکانیکی را بالا میبرد. علاوه بر این در استخوان سخت D1، اصطکاک را به شدت افزایش داده و منجر به ترومای ایسکمیک میگردد.
پاسخ علمی: گام فشرده در استخوانهای نرم D4 با بریدن بیش از حد ترابکولها، ساختار استخوان را له میکند (Stripping) و فضای اتاقکهای بازسازی عروقی را مسدود مینماید.
پاسخ علمی: متاآنالیزهای ۲۰۱۸ و ۲۰۲۵ نشان دادند که بقای بالینی درازمدت و میزان تحلیل استخوان در هر دو طراحی کاملاً یکسان است و تفوق مطلقی وجود ندارد.
پاسخ علمی: پایداری مکانیکی رزوه فقط یکی از پیشنیازهاست؛ بارگذاری فوری نیازمند مهار نیروهای پارافانکشن، اسپلینتینگ و ضخامت بیولوژیک بافت نرم است.
پاسخ علمی: شبیهسازی FEA یک مدل ریاضی با مفروضات سادهانگارانه است و بدون کارآزمایی بالینی انسانی بر روی انسان هیچ ارزش قطعی درمانی ندارد.
پاسخ علمی: کاهش تحلیل استخوان کرستال در متاآنالیزها تنها در حدود ۰.۰۹ میلیمتر بوده است و عوامل بیولوژیک بسیار فراتر از میکرورزوه عمل میکنند.
پاسخ علمی: رزوه در مقیاس ماکرو و روزهای اول حاکم است، اما سطح زبر و ترپذیر نانومتری در مقیاس میکرو و در هفتههای بعد استئواینتگریشن بیولوژیک را تکمیل میکند.
مرزهای قطعیت؛ آنچه شواهد اثبات کردهاند در برابر مجهولات باز پژوهش
- هندسه رزوه اثر مستقیمی بر توزیع تنش و کرنش در بستر استخوان دارد.
- پارامترهای گام، عمق، ضخامت و زاویه فلنک پایداری اولیه مکانیکی را تغییر میدهند.
- کیفیت دانسیته استخوان میزبان، تعیینکننده اصلی رفتار بالینی رزوه است.
- ماکروژئومتری باید به صورت پیوسته در کنار پروتکل استئوتومی تفسیر شود.
- ایمپلنتهای مخروطی و استوانهای در نرخ بقا و میزان تحلیل استخوان بلندمدت برابرند.
- میکرورزوه ممکن است کاهش جزئی در تحلیل استخوان کرستال ایجاد نماید.
- هیچ پروفایل رزوه ایدهآل و جهانشمولی برای تمامی استخوانها کشف نشده است.
- یک گام یا عمق واحد که در همه فکها بهترین باشد وجود ندارد.
- هیچ پروفایلی اثبات نکرده که به تنهایی پایداری ثانویه بیولوژیک را ارتقا میدهد.
- رزوه تهاجمی به تنهایی نمیتواند موفقیت بارگذاری فوری را تضمین نماید.
- هیچ فرمول رزوهای بقای ۱۰ ساله ایمپلنت را مستقل از فاکتورهای جراح و بیمار تغییر نداده است.
پیام اصلی مقاله T06، نتیجهگیری کلینیکی و پیشنمایش اتصال به مقاله T07
طراحی رزوه (Thread Design) شاهکار مهندسی کنترل درگیری مکانیکی و هدایت بردار تنشها میان فیکسچر و استخوان است؛ اما خروجی بیولوژیک و کلینیکی آن همواره و بدون استثنا تابع عملکرد تمامسیستم Implant–Bone–Surgery–Host–Prosthesis خواهد بود.
رزوه ایمپلنت یکی از ظریفترین و پیچیدهترین بخشهای ماکروژئومتری است. پارامترهایی چون گام، عمق، ضخامت، پروفایل و زوایای فلنک مستقیماً بر قفل فیزیکی، مقاومت به چرخش، مهار ریزحرکات زیر ۱۰۰ میکرومتر و سطح تماس عملکردی اثر میگذارند. با این وجود، شواهد علمی از هیچ مفهوم تجاری موسوم به «رزوه ایدهآل جادویی» دفاع نمیکنند. رویکرد حرفهای یک جراح فوقتخصص این نیست که بپرسد کدام رزوه بهترین است؛ بلکه این است که کدام تلفیق از ماکروژئومتری، رزوه، زبری سطح و استئوتومی برای این استخوان بیمار مناسبتر است؟
در مقاله بعدی از این زنجیره علمی تخصصی یعنی T07 — رابطه Surface Characteristics با Primary Stability، به بررسی این معادله جذاب خواهیم پرداخت که چگونه زبری میکرونی (SLA/RBM)، سوپرهیدروفیلیسیتی نانومتری و شیمی اکسید تیتانیوم در کنار ماکروژئومتری رزوه میتوانند به طور سینرژیک پایداری اولیه را تثبیت کرده و زمان رسیدن به ثبات ثانویه را به حداقل برسانند.
اطلس تصاویر و موقعیت رسانهای مقاله T06 (Media Guide)
جهت حفظ استاندارد انتشاراتی دنسیس، ۸ تصویر مرجع علمی با کیفیت 8K و نسبت ابعاد ۱۶:۹ افقی برای این مقاله تدوین شده است که موقعیت قرارگیری و مشخصات آنها در زیر ثبت گردیده است:
پیوستگی زنجیره دانش در اطلس دنسیس (Knowledge Graph)
مقاله T06 به عنوان نقطه عطف پیوند مهندسی مکانیک بیومواد با جراحی بالینی عمل میکند. شبکه روابط این مقاله در گراف دانش دنسیس:
پرسشهای متداول کلینیکی پیرامون رزوه ایمپلنت (FAQ)
آیا تورک جایگذاری بالا (> ۶۰ Ncm) ضامن موفقیت بیشتر ایمپلنت است؟▾
بهترین پروفایل رزوه برای استخوانهای بسیار نرم فک بالا (D4) کدام است؟▾
آیا میکرورزوهها (Microthreads) تحلیل استخوان کرستال را به طور کامل متوقف میکنند؟▾
تفاوت Lead و Pitch در رزوههای دوگانه (Double-lead) چیست؟▾
آیا رزوههای فوقتهاجمی به تنهایی مجوز بارگذاری فوری هستند؟▾
شورای ممیزی علمی دنسیس و شواهد ارجاعی (E-E-A-T References)
این مقاله مرجع توسط گروه پژوهشی مهندسی بافت و جراحی ایمپلنت دنسیس (Densis Dental Knowledge Base) با استناد به کارآزماییهای بالینی تصادفی، مقالات سنتز شواهد دندانپزشکی دانشگاهی و استانداردهای بینالمللی بیومکانیک تدوین و ممیزی شده است.
۱. Systematic Review on Dental Implant Macrogeometry, Thread Parameters, and Biomechanical Stress Distribution (2025).
۲. Clinical Performance of Tapered vs Parallel-Walled Implants: A Meta-Analysis of 18 RCTs (2025).
۳. Systematic Review on Wide-Thread Implant Macrogeometry in Fresh Extraction Sockets (2026).
۴. Finite Element Analysis Simplifications and Clinical Relevance in Implant Dentistry: State-of-the-Art Review (2024).
۵. Marginal Bone Preservation around Microthreaded Implants: A Quantitative Meta-Analysis (2017).
