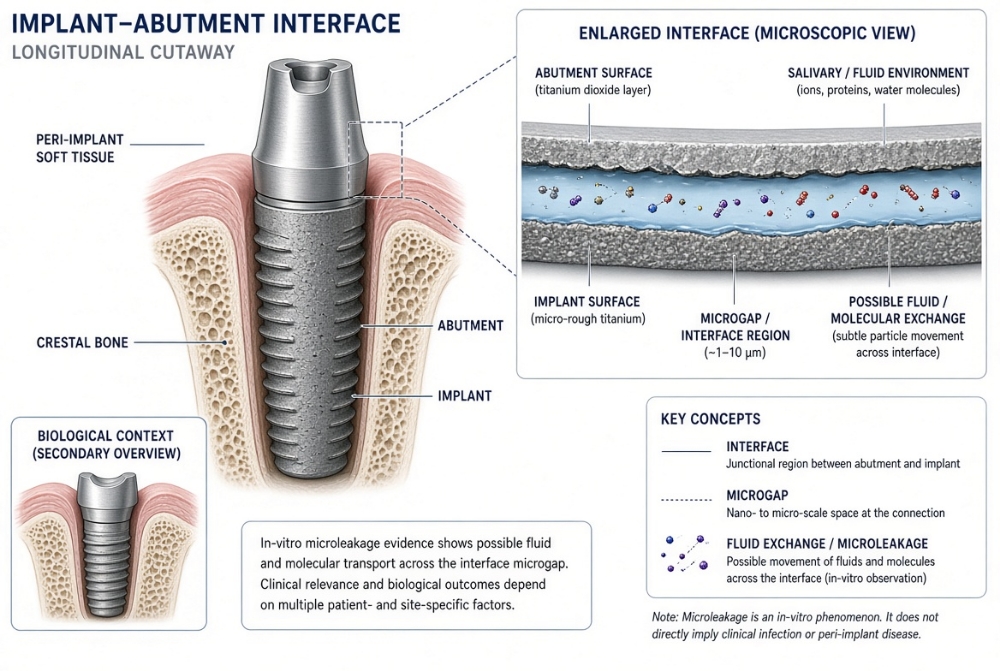

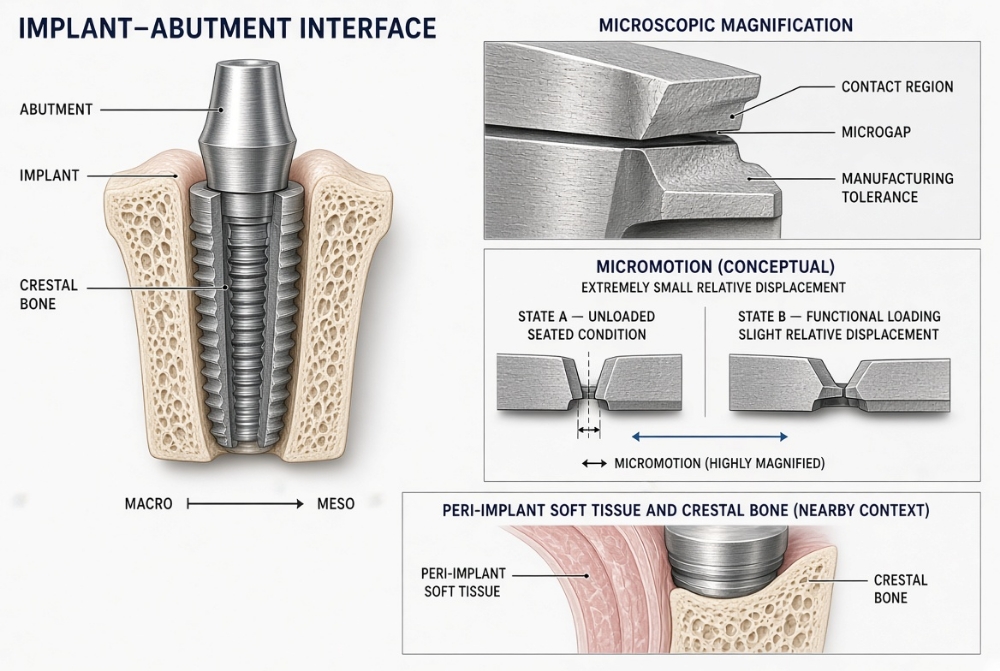

درز میکروسکوپی (Microgap) به فضای فوق‌العاده باریک یا ناپیوستگی فیزیکی موجود در رابط اتصال فیکسچر و اباتمنت اطلاق می‌شود. در دنیای واقعی مهندسی ساخت، تماس دو سطح صلب فلزی هرگز به معنای تماس اتمی ۱۰۰٪ در تمامی نقاط نیست. زبری میکروسکوپی سطح (Surface Roughness)، تلرانس ماشین‌کاری ابزار CNC، تغییر شکل‌های الاستیک موضعی و مقدار پیش‌بار پیچ همگی تعیین‌کننده وسعت و اندازه این درز هستند که در مطالعات متالورژی معمولاً بین ۰.۵ تا ۱۰ میکرومتر متغیر گزارش شده است.

اهمیت میکروگپ از دو زاویه بنیادین مورد بررسی قرار می‌گیرد:

اما یک احتیاط حیاتی وجود دارد: وجود میکروگپ به تنهایی مساوی با بروز بیماری پری‌ایمپلنتیت (Peri-implantitis) نیست. پری‌ایمپلنتیت یک بیماری چندعاملی پیچیده وابسته به بیوفیلم، ژنتیک میزبان و اکلوژن است.

در آزمایشگاه‌های بیومتریال، نشت باکتریایی (Bacterial Leakage) با انکوباسیون اسمبلی ایمپلنت در سوسپانسیون‌های باکتریایی (نظیر Aggregatibacter actinomycetemcomitans یا Porphyromonas gingivalis) و اعمال بارگذاری دینامیک چرخه‌ای سنجیده می‌شود. نتایج حاکی از آن است که اتصالات با پلتفرم تخت (Butt-joint) نشت باکتریایی قابل‌توجهی نشان می‌دهند، در حالی که اتصالات مخروطی با زاویه باریک این نشت را به شدت کاهش می‌دهند.

اما نکته ممیزی علمی این است: In-vitro bacterial leakage ≠ clinical peri-implantitis. در دهان زنده، بزاق، آنتی‌بادی‌های ایمونوگلوبولین A، جریان خون مخاطی و فیبرهای کلاژن سدی بیولوژیکی می‌سازند که در لوله آزمایش شبیه‌سازی نمی‌شود.

یک اتصال ممکن است از نظر آب‌بندی در برابر نشت رنگ (Dye Leakage) نمره بسیار مطلوبی کسب کند، اما به دلیل ضخامت ناکافی دیواره‌ها تحت بارهای خمشی دچار تغییر شکل الاستیک شود. برعکس، اتصالی با مقاومت استثنایی در برابر شکست (Fatigue limit بالا) ممکن است به دلیل تلرانس‌های گشادتر ماشین‌کاری اجازه عبور مولکول‌ها را بدهد. بنابراین دو پارامتر «پایداری مکانیکی» و «آب‌بندی بیولوژیکی» را باید مستقل از یکدیگر تحلیل نمود.

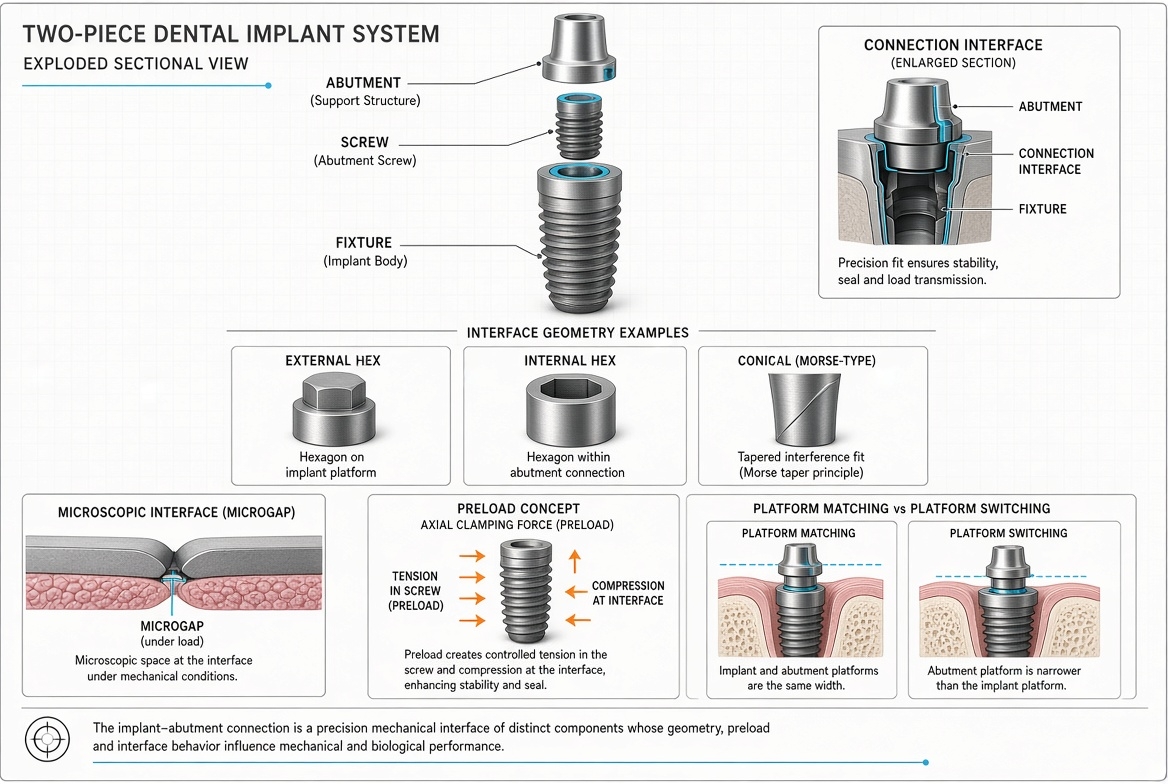

پلتفرم ایمپلنت (Implant Platform) پهنا و هندسه لبه فوقانی فیکسچر در بخش کرونال است که به عنوان مرز میان بخش استخوانی و بخش ترنز‌موکوزال عمل می‌کند. این سطح می‌تواند شامل لبه ماشین‌کاری‌شده صاف (Machined Collar)، میکروتردها (Microthreads) یا لبه مورب (Beveled Shoulder) باشد.

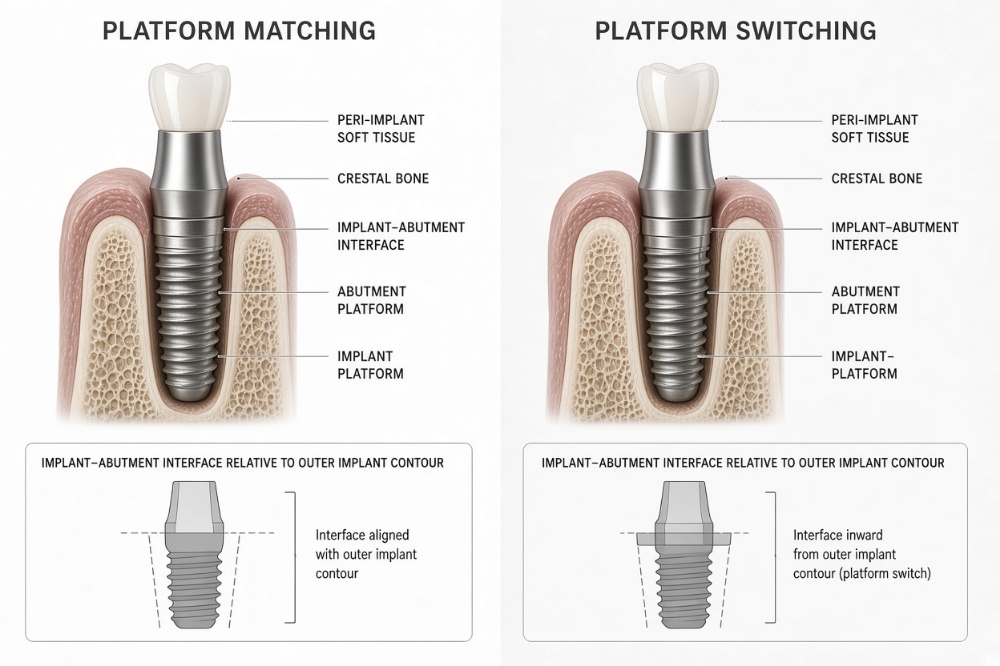

در طراحی سنتی انطباق پلتفرم (Platform Matching)، قطر خارجی اباتمنت دقیقاً برابر با قطر پلتفرم ایمپلنت است: Implant Platform Diameter ≈ Abutment Diameter. در این حالت، درز اتصال (Microgap) دقیقاً در حاشیه خارجی ایمپلنت و در مجاورت بلافصل استخوان کرستال و بافت نرم احاطه‌کننده قرار می‌گیرد.

پلتفرم سوییچینگ (Platform Switching) رویکردی است که در آن از اباتمنتی با قطر باریک‌تر از پلتفرم ایمپلنت استفاده می‌شود: Abutment Diameter < Implant Platform Diameter. این عدم تقارن قطر، یک لبه افقی دایره‌ای (Horizontal Step / Offset) ایجاد می‌کند که درز میان ایمپلنت و اباتمنت را از لبه خارجی استخوان دور کرده و به سمت مرکز محور ایمپلنت تغییر مکان می‌دهد.

منطق بیولوژیکی پلتفرم سوییچینگ بر چند فرضیه تاییدشده استوار است:

• تغییر موضع کانون التهابی: ارتشاح سلول‌های التهابی (Inflammatory Cell Infiltrate) که به صورت طبیعی در اطراف میکروگپ شکل می‌گیرد، از سطح افقی کرست استخوان فاصله گرفته و به سمت محور مرکزی هدایت می‌شود.
• تثبیت پهنای بیولوژیک (Biological Width): فضای افقی بیشتری برای اتصال الیاف بافت همبند دورانی (Circular Fibers) ایجاد می‌گردد.
• بهبود توزیع تنش بیومکانیکی: تمرکز تنش‌های ناشی از بارهای اکلوزال از لبه نازک کورتیکال دور شده و به مرکز توده تیتانیومی منتقل می‌شود.

مرور سیستماتیک و متاآنالیز جامع منتشرشده در سال ۲۰۲۶ توسط Nami و همکاران در Journal of Prosthetic Dentistry (PMID: 40251108) نشان داد که استفاده از رویکرد Platform Switching با کاهش آماری معنادار در تحلیل استخوان کرستال همراه بوده است. همچنین گزارش اجماع بنیاد کملاگ (Camlog Foundation Consensus, PMID: 24147913) و کارآزمایی‌های بالینی با پیگیری بالای ۳ سال، برتری پلتفرم سوییچینگ را در حفظ ارتفاع استخوان اثبات کرده‌اند.

عبارت دقیق و علمی این است: «Platform switching is associated with reduced marginal bone loss»، نه اینکه «مانع قطعی هرگونه تحلیل استخوان گردد». تحلیل استخوان مارجینال تابعی از عمق جراحی ایمپلنت، ضخامت بافت نرم لثه (کمتر یا بیشتر از ۲ میلی‌متر)، تکنیک دریلینگ جراح، پاکسازی سیمان پروتزی و بهداشت بیمار است؛ بنابراین پلتفرم سوییچینگ به تنهایی جبران‌کننده خطاهای جراحی یا بیولوژیکی نخواهد بود.

یک کارآزمایی بالینی تصادفی (RCT) که در سال ۲۰۲۵ به چاپ رسید (PMID: 40664594)، سه نوع معماری اتصال شامل External Hexagon، Internal Hexagon و Conical Connection را با فیکسچر‌هایی که ماکروژئومتری، طول، قطر و سطح SLA کاملاً یکسان داشتند مقایسه نمود. نتایج ۱ ساله پس از بارگذاری هیچ تفاوت آماری معناداری را در تغییرات استخوان بین دندانی (Interproximal Bone Level) یا عوارض بالینی نشان نداد.

این یافته تلنگری علمی است: هنگامی که متغیر‌های بدنه و ماکروژئومتری ایزوله شوند، تأثیر صرف هندسه اتصال در شرایط کلینیکی کنترل‌شده ممکن است بسیار ظریف‌تر از تصورات اولیه باشد.

اگر پژوهشگری دو ایمپلنت از دو برند تجاری متفاوت را مقایسه کند که یکی دارای اتصال مخروطی با میکروترد ساب‌کرستال و دیگری اتصال هگز خارجی صاف کرستال است، نسبت دادن کل تفاوت بازسازی استخوان به «کانکشن»، ناشی از خطای روش‌شناسی کانفاندینگ (Confounding) است. شناخت این متغیر‌های مخدوش‌کننده به پزشک دیدگاهی نقادانه در مواجهه با ادعاهای بازاریابی شرکت‌های ایمپلنت می‌بخشد.

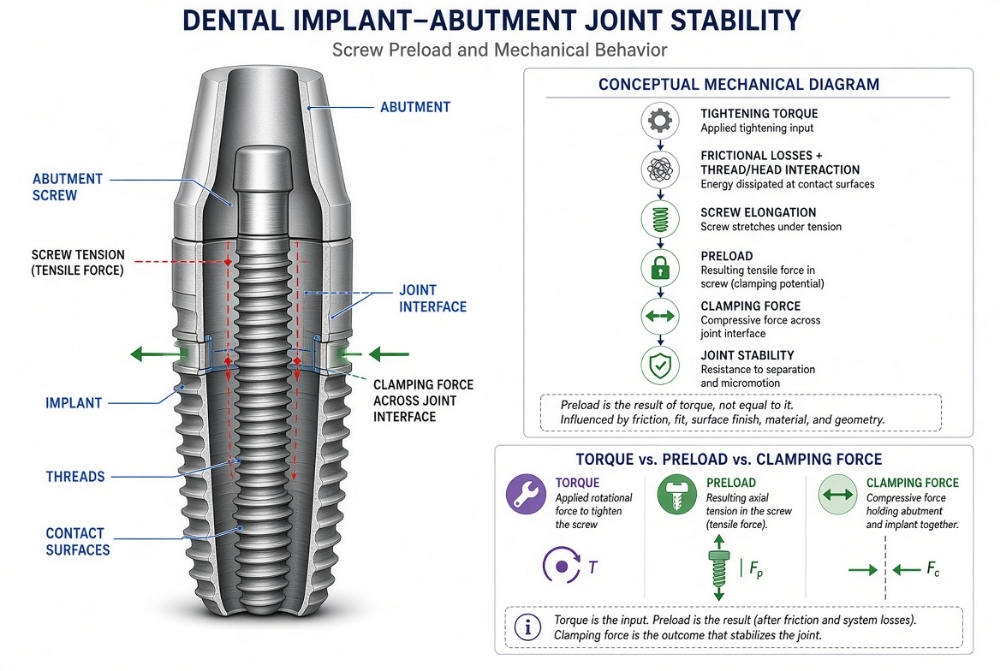

مفهوم کلیدی و قلب تپنده مکانیک اتصالات ایمپلنت، پیش‌بار پیچ (Screw Preload) است. هنگام چرخاندن و سفت کردن پیچ اباتمنت توسط تورک‌متر جراحی با گشتاور مشخص (Applied Torque)، رزوه‌های پیچ در رزوه‌های داخلی فیکسچر پیشروی می‌کنند. این گشتاور ساقه پیچ (Screw Shank) را تحت کشش الاستیک طولی قرار داده و همانند یک فنر فلزی فشرده، کشیده می‌شود. تمایل الاستیک ساقه پیچ برای بازگشت به طول اولیه، نیروی فشاری قدرتمندی میان نشیمنگاه اباتمنت و فیکسچر ایجاد می‌کند که به آن نیروی کلمپینگ (Clamping Force) گفته می‌شود:

یکی از رایج‌ترین خطاهای درک بیومکانیکی در مطب این است که تصور شود اعمال ۳۰ نیوتن‌سانتی‌متر گشتاور مستقیماً به ۳۰ واحد نیروی پیش‌بار تبدیل می‌شود: Torque ≠ Preload.

در واقعیت فیزیکی، نزدیک به ۸۵ الی ۹۰ درصد از گشتاور اعمال‌شده توسط آچار تورک صرف غلبه بر اصطکاک (Friction) سطوح می‌شود:

• حدود ۵۰٪ گشتاور صرف غلبه بر اصطکاک میان رزوه‌های نرینگی پیچ و مادگی فیکسچر می‌شود.
• حدود ۳۵ الی ۴۰٪ گشتاور صرف غلبه بر اصطکاک میان زیر کله پیچ (Screw Head Bearing Surface) و نشیمنگاه اباتمنت می‌گردد.
• تنها ۱۰ الی ۱۵ درصد از گشتاور ورودی به پیش‌بار مفید (Useful Preload) تبدیل می‌شود که دو قطعه را محکم به هم می‌فشارد.

عواملی نظیر زبری رزوه‌ها، وجود بزاق، خون یا روان‌کننده‌ها و پوشش‌های سطحی پیچ (مانند روکش طلا یا تفلون) می‌توانند ضریب اصطکاک را تغییر داده و میزان پیش‌بار حاصل از یک گشتاور ثابت را تا دو برابر جابه‌جا کنند.

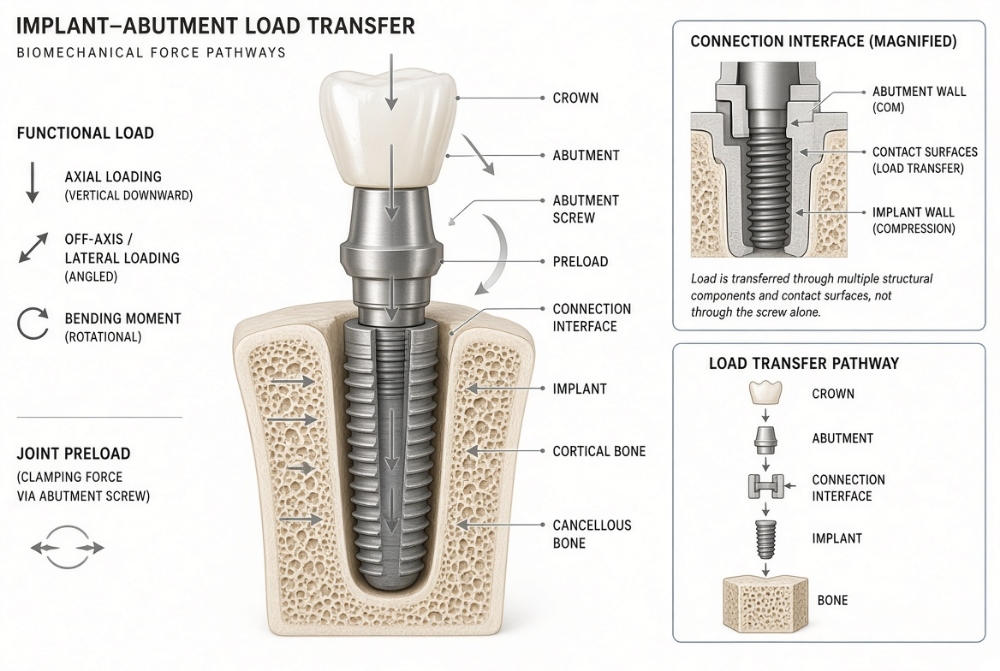

پایداری مکانیکی اتصال حاصل معادله تعادل نیروهاست: تا زمانی که نیروی کلمپینگ ناشی از پیش‌بار بزرگتر از نیروهای تفکیک‌کننده ناشی از جویدن باشد (Clamping Force > Joint Separation Forces)، مفصل کاملاً صلب و پایدار باقی می‌ماند. اگر نیروهای خارجی از نیروی کلمپینگ پیشی بگیرند یا بارگذاری خارج‌محور باعث خمش گردد، درز باز شده و بار کششی به پیچ منتقل می‌شود.

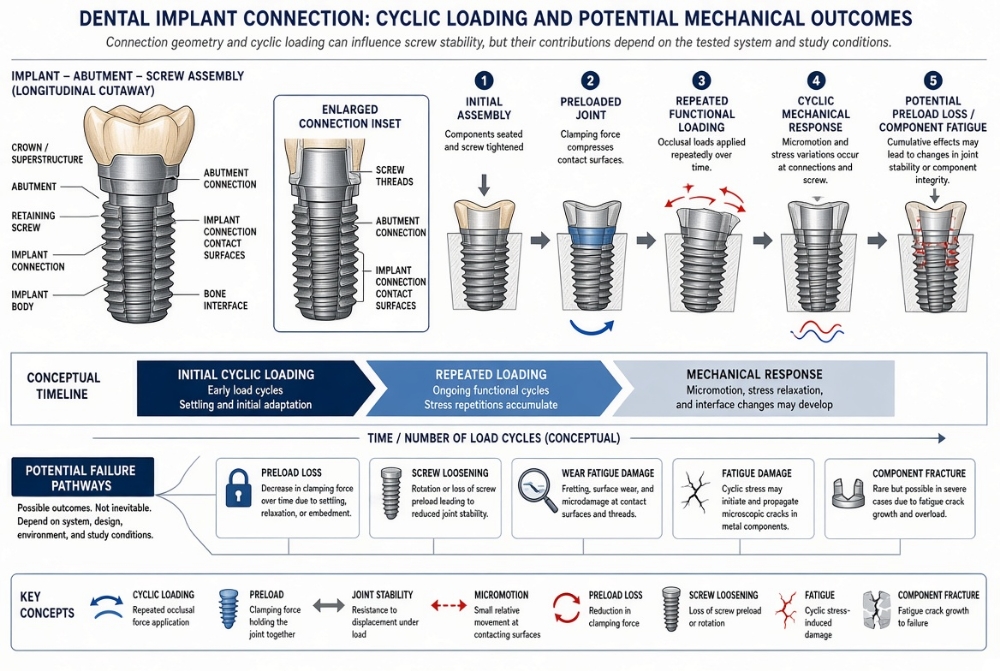

مکانیسم شل شدن پیچ فرآیندی تدریجی است: تحت بارهای دینامیک جویدن، ریزحرکات برشی باعث صاف شدن بی‌نظمی‌های میکروسکوپی سطح رزوه‌ها (Settling Effect) می‌شوند. این پدیده ۲ الی ۱۰ درصد از پیش‌بار اولیه را در همان ساعات نخست پس از تحویل پروتز کاهش می‌دهد. اگر لنگرهای خمشی خارجی به این افت اضافه شوند، لقی چرخه به چرخه افزایش یافته و در نهایت پیچ به آزادی کامل دورانی می‌رسد.

دهان انسان یک محیط استاتیک نیست. هر فرد سالانه بین ۵۰۰ هزار تا ۲ میلیون بار دندان‌های خود را با نیروهای متغیر بین ۱۰۰ تا ۸۰۰ نیوتن به یکدیگر می‌فشارد. اتصالی که در تست بارگذاری استاتیک مقاومت فوق‌العاده‌ای نشان می‌دهد، ممکن است تحت بارگذاری خستگی دینامیک (Cyclic Fatigue) به دلیل ارتعاشات متناوب دچار جدایش زودهنگام شود.

مرور سیستماتیک و متاآنالیز سال ۲۰۲۶ منتشرشده توسط Sammour و همکاران در Journal of Prosthetic Dentistry (PMID: 41102040, DOI: 10.1016/j.prosdent.2025.09.035) به بررسی اثر هندسه اتصال بر پایداری پیچ تحت بارگذاری سیکلیک پرداخت. نتایج این متاآنالیز جامع اثبات کرد که پایداری پیچ یک مسئله صرفاً هندسی نیست و به متغیر‌های اسمبلی، زوایای بارگذاری و انطباق متالورژیکی وابسته است؛ به طوری که نتایج تست‌های آزمایشگاهی خستگی (In-vitro fatigue tests) به طور مستقیم قابل تعمیم به محیط بالینی نیستند.

در مراحل متعدد کلینیکی (امتحان فریم‌ورک، تحویل پروتز، چک اکلوزال)، پیچ اباتمنت مکرراً باز و بسته می‌شود. متاآنالیز منتشرشده در سال ۲۰۲۵ (PMID: 41203042) نشان داد که تکرار چرخه‌های باز و بسته کردن با تخریب سطحی رزوه‌ها، از بین رفتن روکش‌های روان‌کننده و افت معنادار گشتاور بازشدن (Removal Torque) همراه است.

قانون طلایی پروتز دنسیس: پیچ استفاده‌شده در مراحل آزمایشگاهی و امتحان بالینی (Lab Screw / Try-in Screw) باید در جلسه تحویل نهایی با یک پیچ کاملاً نو فابریک کارخانه جایگزین شود.

تصور عامیانه مبنی بر اینکه «هرچه پیچ محکم‌تر بسته شود ایمن‌تر است»، از دیدگاه مهندسی متالورژی کاملاً مردود است. اعمال گشتاور بیش از حد توصیه‌شده کارخانه (Over-torquing)، تنش کششی ساقه را از حد تسلیم الاستیک فلز (Yield Strength) فراتر برده و پیچ دچار تغییر شکل پلاستیک دائمی (Neck Thinning) می‌شود. نتیجه این پدیده شکستگی ناگهانی ساقه درون فیکسچر یا آسیب غیرقابل‌جبران به رزوه‌های داخلی ایمپلنت است.

دو سیستم ایمپلنت با شکل اتصال ظاهراً مشابه ممکن است پیچ‌هایی با قطر ساقه کاملاً متفاوت (مثلاً M1.6 در برابر M2.0)، گام رزوه (Pitch) متفاوت و زاویه هد متفاوتی داشته باشند. بنابراین مهندسی اتصال بدون شناخت پارامترهای پیچ ناقص است.

شکستگی پیچ (Screw Fracture) معمولاً یک شکست ناگهانی نیست، بلکه حاصل گسترش ترک‌های میکروسکوپی خستگی در اثر لنگرهای خمشی مکرر (Fatigue propagation) است. عوامل مستعدکننده شامل کانتی‌لیورهای بلند، ارتفاع بیش از حد تاج نسبت به فیکسچر (High Crown-to-Implant Ratio)، عادات پارافانکشنال و پیش‌بار ناکافی اولیه هستند.

عدم انطباق (Misfit) بیانگر هرگونه عدم تطابق هندسی، زاویه‌ای یا سطحی میان اجزای متصل‌شونده است. حتی چند میکرومتر میس‌فیت در نشیمنگاه اباتمنت می‌تواند باعث تمرکز تنش غیرمتقارن، خمش ساقه پیچ و سایش یک‌طرفه گردد.

در مهندسی دقیق ساخت، هر قطعه دارای یک تلرانس مجاز انحراف ابعادی (مثلاً ±۵ میکرومتر) است. وقتی فیکسچر، اباتمنت و پیچ با یکدیگر اسمبلی می‌شوند، انباشتگی این تلرانس‌ها (Tolerance Stack-up) می‌تواند در بدترین حالت به خطایی چندین برابر تلرانس تک‌قطعه منتهی گردد که علت تفاوت عملکرد قطعات ارجینال با قطعات کپی متفرقه است.

فرایندهای ماشین‌کاری CNC سوئیس‌تایپ، سنگ‌زنی الماسه و التراسونیک کلینینگ تعیین‌کننده تیزی گوشه‌های ایندکسینگ، صحت زاویه مخروط و صافی سطوح نشیمنگاه هستند. اتصالات با کیفیت کارخانه‌ای برتر، نوسان بسیار ناچیزی در عمق فرونشست اباتمنت نشان می‌دهند.

انتخاب آلیاژ در رفتار مکانیکی مفصل تعیین‌کننده است. آلیاژ تیتانیوم گرید ۵ (Ti-6Al-4V ELI) با استحکام کششی حدود ۹۰۰ مگاپاسکال، انتخابی ایده‌آل برای پیچ‌ها و اباتمنت‌هاست؛ در حالی که تیتانیوم خالص گرید ۴ استحکام کششی حدود ۵۵۰ مگاپاسکال داشته و در صورت طراحی نازک در معرض دفرماسیون قرار می‌گیرد.

مدول الاستیسیته تیتانیوم (حدود ۱۱۰ گیگاپاسکال) در مقایسه با زیرکونیا (حدود ۲۰۰ گیگاپاسکال) تفاوت بنیادینی در تطابق کرنشی ایجاد می‌کند. هنگامی که یک اباتمنت زیرکونیایی صلب درون یک فیکسچر تیتانیومی منعطف‌تر قرار می‌گیرد، تمرکز تنش شدیدی در لبه‌های نشیمنگاه رخ داده و خطر سایش یا شکست لبه ایمپلنت افزایش می‌یابد.

هرگونه تغییر ناگهانی مقطع، زاویه حاده تیز در گوشه‌های هگز یا ریشه رزوه‌های با انحنای اندک، کانون تمرکز تنش (Stress Riser) است. مهندسی مدرن اتصالات با گرد کردن گوشه‌ها (Fillet Radius) تنش‌های موضعی را تا ۴۰ درصد تعدیل می‌کند.

تحلیل المان محدود (FEA) ابزاری محاسباتی بسیار ارزشمند در بهینه‌سازی هندسی اتصالات، تجسم بردارهای تنش فون‌میزس و محاسبه تغییر مکان‌های الاستیک است. این روش به مهندسان اجازه می‌دهد نقاط بحرانی تمرکز تنش را پیش از ساخت نمونه فیزیکی اصلاح نمایند.

همانند اصلی که در T06 تثبیت کردیم: FEA ≠ Clinical Evidence. مدل‌های FEA بر فرضیاتی چون همگن بودن استخوان (Homogeneous & Isotropic)، پیوند ۱۰۰٪ استئواینتگریشن و بارگذاری تک‌زاویه‌ای استوارند؛ در حالی که محیط بیولوژیک دهان انسان رفتاری ناهمگن، زنده‌مان و وابسته به سیستم ایمنی دارد.

اتصال را نمی‌توان بدون در نظر گرفتن فاصله آن از ستیغ استخوان (Bone Crest) ارزیابی کرد. در سیستم‌های Bone-Level، درز اتصال دقیقاً در مجاورت یا زیر کرست استخوان واقع شده و نیازمند اتصالاتی با بالاترین پایداری مکانیکی و حداقل ریزنشت است. در مقابل، در سیستم‌های Tissue-Level (مانند طوقه ماشینی Straumann)، رابط اباتمنت ۱.۸ تا ۲.۸ میلی‌متر بالاتر از کرست استخوان و درون بافت نرم قرار گرفته و کانون التهاب را کاملاً از استخوان دور نگه می‌دارد.

قرار دادن پلتفرم فیکسچر در عمق ۱ الی ۲ میلی‌متر زیر کرست استخوان (Subcrestal Placement) عمدتاً در سیستم‌های دارای اتصال مخروطی مورس تیپر و پلتفرم سوییچینگ انجام می‌شود. در این موقعیت، تشکیل استخوان بر روی شانه افقی ایمپلنت (Bone over-growth) گزارش شده است، مشروط بر آنکه اتصال دارای ثبات اصطکاکی کامل و بدون ریزحرکات پمپاژی باکتریایی باشد.

مطالعات بالینی برجسته (Linkevicius و همکاران) اثبات کرده‌اند که مزیت محافظت استخوانی پلتفرم سوییچینگ با ضخامت اولیه بافت نرم لثه (Mucosal Thickness) همبستگی مستقیم دارد. در لثه‌های نازک (کمتر از ۲ میلی‌متر)، بدن برای بازتولید پهنای بیولوژیک (Biological Width) به صورت فیزیولوژیک استخوان را تحلیل می‌برد، مگر آنکه با آگمنتیشن بافت نرم ضخامت لثه اصلاح گردد.

طراحی کانتور ترنز‌موکوزال اباتمنت از سطح اتصال تا طوقه پروتز (Emergence Profile) باید با زاویه شیب ملایم (Concave یا Straight) انجام شود. اباتمنت‌های با تحدب شدید (Over-contoured) به بافت نرم فشار ایسکمیک وارد کرده و مسیر بهداشت بین‌دندانی را مسدود می‌نمایند.

اتصال صلب و بدون ریزحرکات به فیبروبلاست‌های لثه اجازه می‌دهد یک مهر و موم کلاژنی متراکم (Soft Tissue Seal) پیرامون گردن اباتمنت ایجاد کنند. هرگونه بی‌ثباتی مکانیکی این رابط، به قطع پیوند سلولی و نفوذ اپی‌تلیوم شیار به سمت استخوان میانجامد.

در ادبیات علمی ایمپلنتولوژی، تحلیل استخوان مارجینال (MBL) یکی از پیامدهای اصلی مقایسه اتصالات است. مرورهای سیستماتیک عموماً نشان می‌دهند که اتصالات کانیکال همراه با پلتفرم سوییچینگ MBL کمتری در مقایسه با اتصالات اکسترنال تخت نشان می‌دهند (حدود ۰.۳ تا ۰.۵ میلی‌متر حفظ بیشتر استخوان در سال اول). با این وجود، MBL فیزیولوژیک زیر ۱ میلی‌متر شکست تلقی نمی‌شود.

ادعای برخی کمپانی‌ها مبنی بر اینکه «اتصال مورس تیپر مانع پری‌ایمپلنتیت می‌شود»، فاقد پشتوانه شواهد کارآزمایی بالینی تصادفی است. بیماری پری‌ایمپلنتیت مستقیماً توسط دیس‌بیوز بیوفیلم دهان، سابقه پریودنتیت بیمار، دیابت کنترل‌نشده، مصرف دخانیات و باقیمانده سیمان زیر لثه هدایت می‌شود و هیچ اتصالی به تنهایی بیمار را در برابر عفونت مصون نمی‌سازد.

خیر. در شرایط استاتیک بدون بارگذاری، اتصالات مخروطی نشت بسیار ناچیزی دارند، اما تحت آزمون‌های خستگی دینامیک با بارهای زاویه‌دار ۳۰ درجه و بیش از ۱ میلیون سیکل (مطابق استاندارد ISO 14801)، درجاتی از ریزنشت مولکولی و سیالاتی در اکثر اتصالات مخروطی نیز اندازه‌گیری شده است (PMID: 37129322). عبارت علمی صحیح: Conical connections reduce microleakage, but are not hermetically leak-proof under dynamic loading.

باید میان دو واژه تمایز قائل شد: Mechanical Seal (توانایی فیزیکی سطوح فلزی در محدود کردن عبور مایعات) در برابر Biological Seal (توانایی بافت همبند زنده و سلول‌های اپی‌تلیوم اتصالی در مهار پاتوژن‌ها). سیل بیولوژیک نیازمند آرامش بیومکانیکی رابط است.

در اتصالات مورس تیپر واقعی با زاویه باریک (مانند Ankylos یا Bicon)، گیر اصطکاکی آن‌چنان بالاست که حتی پس از باز کردن کامل پیچ، اباتمنت از فیکسچر جدا نمی‌شود. خارج کردن این قطعات نیازمند آچار اکسترکتور مخصوص رزوه معکوس (Abutment Removal Tool) است و هرگز نباید با تکان دادن پنس یا وارد کردن نیروی جانبی به استخوان آسیب زد.

قابلیت باز کردن و بازیابی پروتز (Retrievability) یک اصل محوری در پروتزهای متکی بر ایمپلنت است. پروتزهای پیچی (Screw-Retained) امکان تعویض پیچ، بازبینی بافت و ترمیم پرسلن را بدون تخریب روکش فراهم می‌سازند.

فناوری کانال پیچ زاویه‌دار (ASC) با استفاده از درایورهای کروی (Ball-head driver) به متخصص پروتز اجازه می‌دهد سوراخ دسترسی به پیچ را تا زاویه ۲۵ الی ۳۰ درجه جابه‌جا کرده و آن را از لبه اینسیزال دندان‌های قدامی به سطح پالاتال منتقل کند. با این حال، انتقال بار در زوایای شدید بازدهی گشتاور را تا ۱۵٪ کاهش می‌دهد.

در جریان کار تمام‌دیجیتال، اتصال فیکسچر از طریق اسکن‌بادی (Scan Body) به کتابخانه نرم‌افزاری CAD معرفی می‌شود. هرگونه سایش در اسکن‌بادی پلاستیکی یا تلرانس اشتباه در فایل Library مستقیماً به ناهماهنگی انطباق پروتز زیرکونیا و تنش‌های مخرب منتهی می‌گردد.

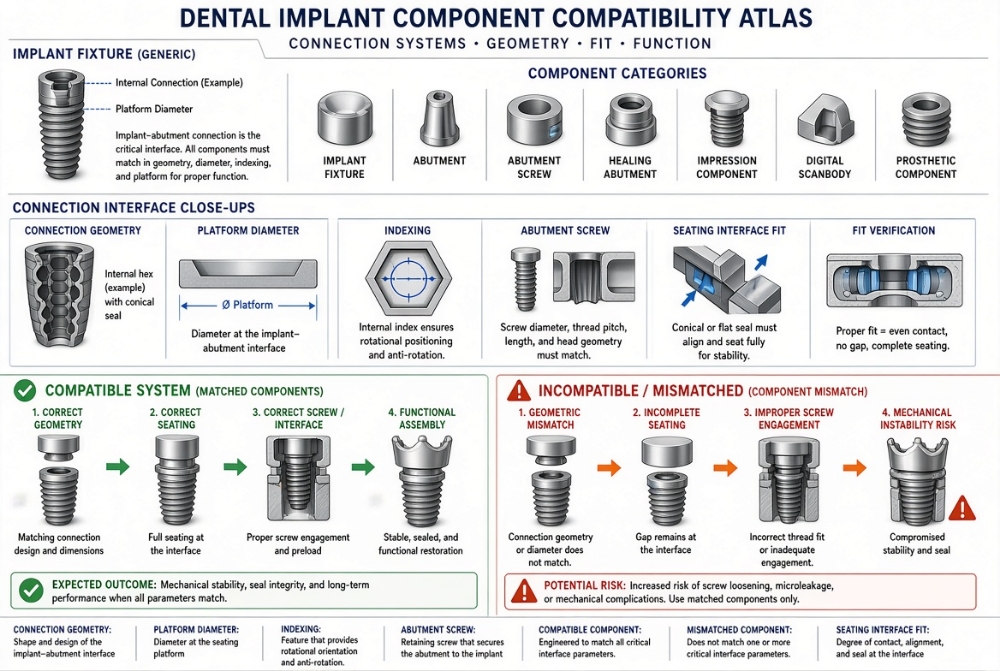

مسئله سازگاری قطعات پروتزی یکی از بزرگترین چالش‌های بازار دندانپزشکی است. قرارگیری اباتمنت یک کمپانی بر روی فیکسچر کمپانی دیگر، حتی در صورت نشست ظاهری، به معنای سازگاری بیومکانیکی نخواهد بود.

دو سیستم ممکن است نام تجاری «اینترنال هگز ۲.۵ میلی‌متر» را یدک بکشند، اما یکی دارای زاویه نشیمنگاه ۴۵ درجه در بالای هگز و دیگری نشیمنگاه تخت ۹۰ درجه باشد. استفاده متقاطع از این قطعات به تخریب دیواره‌های ایمپلنت و شکست قطعی منجر می‌گردد.

قطعات ارجینال فابریک (Original Equipment Manufacturer) با ابزار‌های کالیبره‌شده کارخانه مادر و تلرانس‌های هماهنگ با پیچ اختصاصی تولید می‌شوند. در مقابل، قطعات کپی موسوم به Compatible ممکن است در بررسی متالورژیکی دارای ریزترک، سختی نامتجانس یا خطای ابعادی تا ۳۰ میکرومتر باشند.

واژه سازگار (Compatible) صرفاً یک ادعای بازاریابی است، نه همسانی فیزیکی (Identical). پژوهش‌های متالوگرافی نشان داده‌اند که پیچ‌های غیرارجینال تحت بارهای سیکلیک دچار افت سریع‌تر پیش‌بار و شکست زودهنگام می‌شوند.

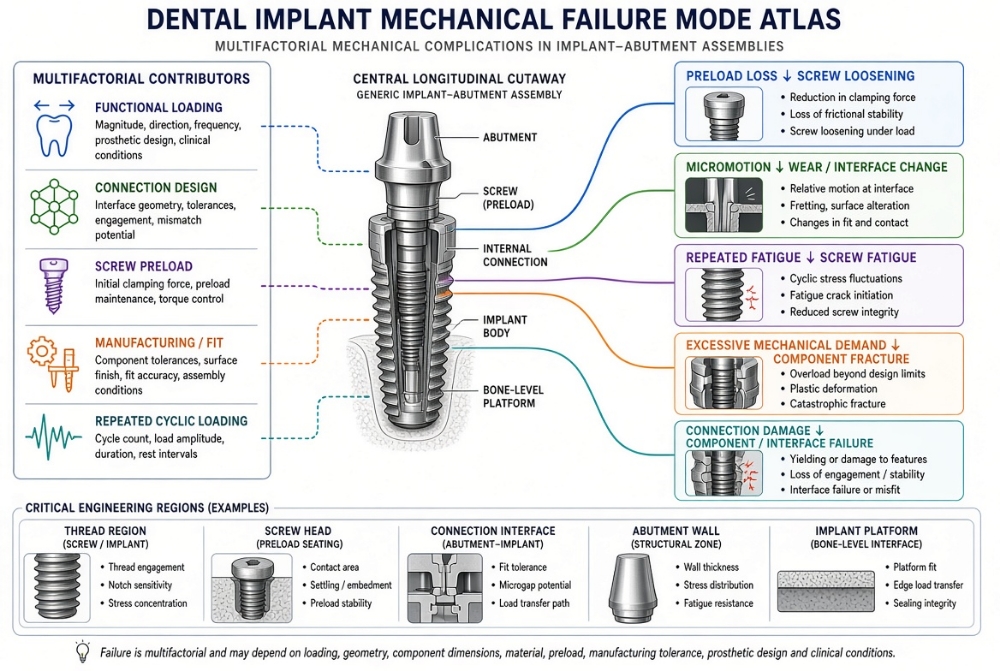

عوارض مکانیکی پروتز شامل شل شدن پیچ، شکستگی پیچ، تغییر شکل ایندکسینگ و در موارد حاد شکست بدنه ایمپلنت است. بر اساس سیستم ثبت عوارض دنسیس، شیوع این مشکلات در درجه نخست به طراحی اکلوژن و کنترل گشتاور و در درجه دوم به نوع اتصال وابسته است.

در مرورهای سیستماتیک (Goodacre و همکاران)، شل شدن پیچ اباتمنت به عنوان شایع‌ترین عارضه تکنیکال پروتزهای تکی گزارش شده است (شیوع ۵ الی ۱۲ درصد در پیگیری ۵ ساله). این عارضه در اتصالات اکسترنال شیوع بالاتری نسبت به اتصالات اینترنال و مورس تیپر داشته است.

یافته‌های شواهد متاآنالیز ۲۰۲۶ (Sammour et al) تایید کرد که ثبات پیچ ویژگی خود پیچ نیست، بلکه خاصیت کل اسمبلی مفصل است (Screw stability is a joint property).

در پروتزهای دارای اکستنشن معلق (Cantilever)، نیروی اکلوزال در طول بازوی اهرم ضرب شده و لنگر خمشی مضاعفی (Bending Moment = Force × Distance) ایجاد می‌کند که اتصال را تحت نیروهای کششی شدید قرار می‌دهد. در چنین مواردی استفاده از اتصالات اینترنال عمیق با پیچ‌های با استحکام بالا الزامی است.

افزایش ارتفاع روکش پروتزی در فک‌های با تحلیل استخوان شدید، طول بازوی اهرم را افزایش داده و تنش‌های متمرکز در ناحیه طوقه ایمپلنت را تشدید می‌نماید.

خیر. موفقیت بالینی ایمپلنت حاصل منظومه‌ای از عوامل متصل است: تراکم استخوان، مهارت جراحی، ماکروژئومتری، کیفیت سطح، اتصال ایمپلنت–اباتمنت، طراحی اکلوژن و بهداشت مداوم بیمار.

شواهد فراتحلیلی حاکی از آن است که نرخ بقای ۱۰ ساله ایمپلنت‌ها (Survival Rate بالای ۹۵٪) میان انواع اتصالات تفاوت معناداری ندارد. تفاوت‌ها عمدتاً در میزان تحلیل مختصر استخوان و عوارض پروتزی بروز می‌یابند.

فرایند استئواینتگراسیون بیولوژیکی در سطح فیکسچر با استخوان رخ می‌دهد و اتصال نقشی در کارهای سلولی اولیه استخوان‌سازی ایفا نمی‌کند؛ نقش اتصال در فاز بارگذاری پروتزی آغاز می‌گردد.

ثبات اولیه (Primary Stability) یک پدیده مکانیکی وابسته به درگیری رزوه فیکسچر با استخوان در لحظه جراحی است و هیچ ارتباط مفهومی با اتصال اباتمنت ندارد.

این گزاره که «سیستم مورس تیپر باعث افزایش ثبات اولیه فیکسچر می‌شود» از نظر علمی کاملاً نادرست است. مورس تیپر ثبات مکانیکی اباتمنت به فیکسچر را تقویت می‌کند، نه ثبات فیکسچر به استخوان را.

ثبات ثانویه حاصل تشکیل استخوان نو و ترمیم بافتی است و اتصال به طور مستقیم عامل آن نیست.

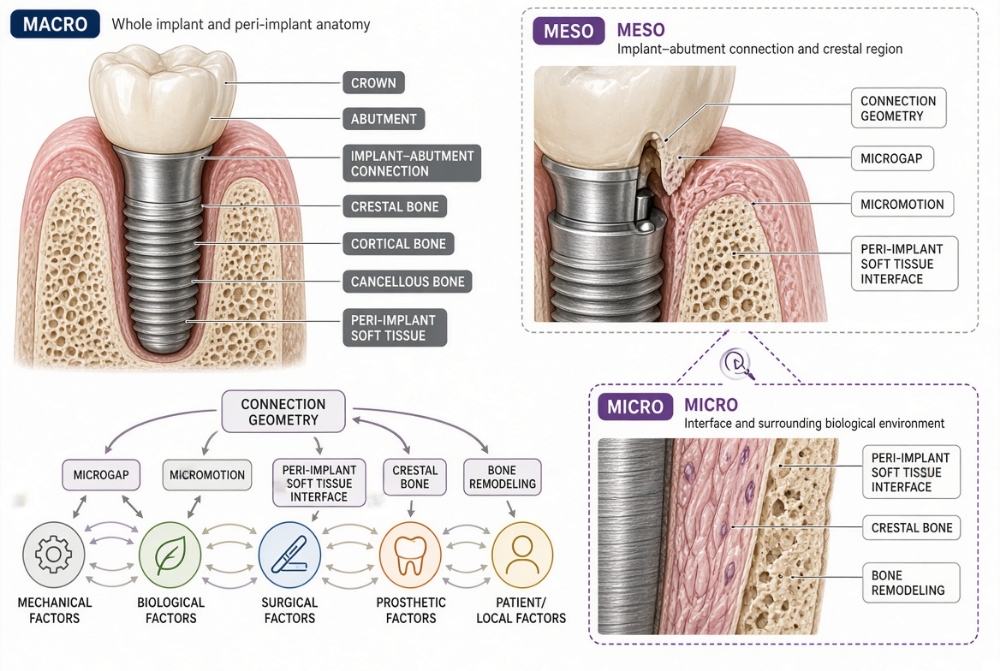

برای تفکیک کامل بیومکانیک و بیولوژی، کل مجموعه ایمپلنت به ۳ رابط مجزا تقسیم می‌گردد: رابط ۱ (ایمپلنت–استخوان)، رابط ۲ (ایمپلنت–اباتمنت)، و رابط ۳ (اباتمنت–پروتز).

مسائل اصلی: ثبات اولیه، درصد تماس استخوان به ایمپلنت (BIC)، بازسازی استخوان و خصوصیات متالورژیکی سطح.

مسائل اصلی: پیش‌بار پیچ، میکروگپ، ریزحرکات، خستگی مکانیکی و پایداری در برابر بارهای جانبی.

مسائل اصلی: اتصال پیچی یا سمان‌شونده، گیر اصطکاکی، پروفایل ظهور و جلوگیری از چیپینگ سرامیک.

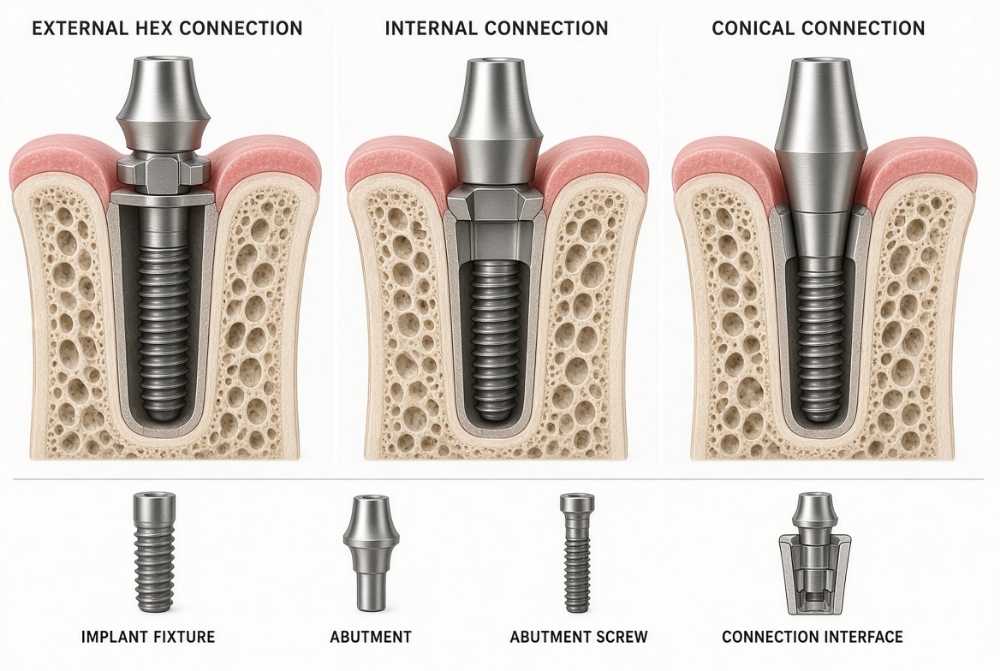

در ارزیابی مهندسی میان Internal Hex و Conical، باید اثرات بیومکانیکی زیر مد نظر قرار گیرد: اتصالات مخروطی ثبات اصطکاکی بالاتر و ریزحرکات کمتری در بارگذاری زاویه‌دار نشان می‌دهند؛ در حالی که سیستم‌های اینترنال هگز تخت سهولت باز کردن و جااندازی بهتری دارند و وابستگی کمتری به ابزار‌های اکسترکتور جهت تعویض اباتمنت بروز می‌دهند.

مرورهای سیستماتیک (Atieh et al, 2023, PMID: 36700461) کاهش معنادار تحلیل استخوان مارجینال را در اتصالات مخروطی نسبت به اتصالات غیرمخروطی اینترنال تایید کرده‌اند؛ اما شدت این اختلاف به ضخامت لثه و جایگاه کرستال ایمپلنت وابسته است.

از منظر دانش شواهدپایه دنسیس، اصطلاح «بهترین اتصال» وجود ندارد. مورس تیپر در دندان‌های تک خلفی با بارگذاری شدید گزینه‌ای برجسته است، اما در بازسازی‌های تمام‌فک با ایمپلنت‌های متعدد غیرموازی، قرارگیری مستقیم اباتمنت‌های مخروطی عمیق مسیر ورود را مسدود ساخته و نیازمند تبدیل به پلتفرم‌های مولتی‌یونیت است.

زیرا کمپانی‌ها معمولاً بر یک عنوان جذاب (مانند Conical Seal) مانور می‌دهند، بدون آنکه متغیر‌های تعیین‌کننده نظیر زاویه تیپر (۱.۵ یا ۱۱ درجه)، عمق درگیری، سطح تماس مفید، تلرانس ماشین‌کاری و آلیاژ پیچ را برای پزشک شفاف‌سازی کنند.

برای ارزیابی یک اتصال باید چک‌لیست زیر بررسی شود: ۱) هندسه و زاویه تیپر؛ ۲) آلیاژ پیچ و پوشش‌های سطحی؛ ۳) تلرانس ماشین‌کاری؛ ۴) پروتکل گشتاور توصیه‌شده؛ ۵) رفتار در تست خستگی سیکلیک ISO 14801؛ ۶) سطح نشت بیولوژیک؛ ۷) شواهد بالینی انسانی در RCTهای بلندمدت.

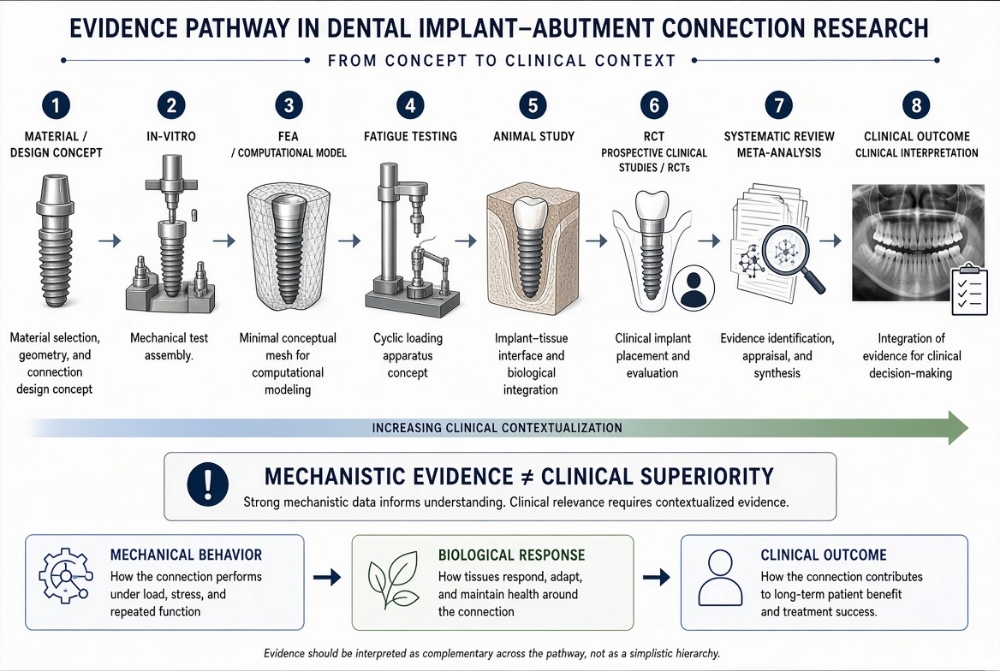

سلسله‌مراتب شواهد اتصال: بیانیه‌های اجماع بین‌المللی (Consensus) و متاآنالیزها در راس هرم، کارآزمایی‌های بالینی تصادفی (RCT) در رتبه دوم، مطالعات هم‌گروهی در رتبه سوم، تست‌های خستگی آزمایشگاهی در رتبه چهارم، و تحلیل‌های FEA در پایه هرم قرار دارند. هر سطح به سوال معینی پاسخ می‌دهد و نباید نتایج کامپیوتری با شواهد انسانی جایگزین شوند.

آنالیز FEA نمی‌تواند نرخ بقای ایمپلنت، خطر بروز پری‌ایمپلنتیت، رضایت بالینی بیمار یا واکنش فیزیولوژیک لثه را اثبات کند؛ این متد صرفاً پیش‌بینی‌کننده مکانیکی الگوهای تنش است.

آزمون خستگی مکانیکی در دستگاه تست اینسترون رفتار فلز را در هوا یا سالین می‌سنجد، اما قادر به بازسازی بارگذاری‌های چندجهته اکلوزال، بزاق دهان، تغییرات pH و عادات براکسیسم بیمار در طول سالیان متمادی نیست.

نشت آزمایشگاهی نشان‌دهنده نفوذپذیری فیزیکی در شرایط آزمایش است، اما به معنای ابتلای قطعی بیمار به عفونت یا پری‌ایمپلنتیت کلینیکی نخواهد بود.

کارآزمایی‌های بالینی تصادفی معتبرترین پاسخ را به میزان تحلیل استخوان کرستال در رادیوگرافی، سلامت لثه، شیوع شل شدن پیچ در محیط دهان و رضایت بیمار ارائه می‌دهند.

اتصالات ممکن است در پیگیری ۱ ساله رفتارهای بسیار نزدیکی نشان دهند؛ اما تفاوت‌های بیومکانیکی نظیر سایش رزوه‌ها، خستگی فلز و تحلیل بافت معمولاً در پیگیری‌های ۵ الی ۱۰ ساله نمایان می‌شوند.

طراحی اتصال باید به گونه‌ای باشد که در صورت بروز هرگونه عارضه، امکان تعویض پیچ یا تعویض اباتمنت بدون آسیب به فیکسچر وجود داشته باشد.

موفقیت درازمدت حاصل برآیند فیت اولیه، دوام مکانیکی خستگی، زیست‌سازگاری بافتی و در دسترس بودن قطعات یدکی در طول عمر بیمار است.

تریباکروژن (Tribocorrosion) برهم‌کنش همزمان سایش مکانیکی ناشی از ریزحرکات با خوردگی الکتروشیمیایی بزاق است که لایه‌های محافظ سطحی تیتانیوم را مخدوش می‌سازد.

آزادسازی ذرات نانومتری و میکرومتری تیتانیوم ناشی از تریباکروژن می‌تواند ماکروفاژها را تحریک کرده و ترشح سایتوکاین‌های التهابی تخریب‌کننده استخوان را افزایش دهد.

لایه دی‌اکسید تیتانیوم (TiO2) ضامن مقاومت به خوردگی است. در اتصالات با ریزحرکت بالا، این لایه مکرراً کنده شده و دوباره اکسید می‌شود که به افت کیفیت سطح میانجامد.

برخلاف سطح بدنه ایمپلنت که زبری متوسط (Ra 1.5 um) را می‌طلبد، سطوح رابط اتصال اباتمنت نیازمند صیقلی‌ترین حالت ماشین‌کاری (Ra < 0.2 um) هستند تا اصطکاک کنترل‌شده و نشست یکنواخت حاصل گردد.

در T08 آموختیم که زبری یک بعد از سطح است؛ در T10 پی بردیم که اتصال فراتر از یک سطح بوده و یک سیستم مهندسی چندمؤلفه‌ای شامل ژئومتری، متالورژی، تلرانس، پریلود، بارگذاری و بیولوژی است.

دقت میکرومتری ساخت اتصالات با دستگاه‌های اندازه‌گیری مختصات نوری (CMM) و اینترفرومتری تایید می‌شود؛ انحراف حتی ۲ میکرومتری در زاویه تیپر می‌تواند تماس سطحی را به تماس نقطه‌ای خطرساز تقلیل دهد.

هنگام مواجهه با ادعای کمپانی، سوالات زیر را مطرح کنید: مقایسه با کدام سیستم کنترلی انجام شده؟ آزمون استاتیک بوده یا دینامیک چرخه‌ای؟ آیا گشتاور بستن استاندارد بوده؟ آیا داده‌ها آزمایشگاهی است یا کارآزمایی بالینی؟

عباراتی که نشانه اغراق بازاریابی و فاقد مبنای علمی هستند: «بهترین کانکشن جهان»، «آب‌بندی ۱۰۰٪ بدون نفوذ»، «میکروگپ صفر مطلق»، «جوش سرد فلزات»، «تضمین عدم شل‌شدگی مادام‌العمر پیچ»، «پیشگیری قطعی از پری‌ایمپلنتیت».

چارچوب تصمیم‌گیری دنسیس: موقعیت بی‌دندانی (قدام در برابر خلف)، نوع بازسازی (تک‌دندان در برابر فول‌آرچ)، ضخامت بافت نرم، سطح کرستال استخوان، شدت بارهای اکلوزال و اکلوژن بیمار را پیش از انتخاب اتصال بسنجید.

در ناحیه قدامی، اولویت با اتصال مخروطی دارای پلتفرم سوییچینگ عمیق جهت حفظ حداکثر حجم استخوان بین‌دندانی و حفظ پاپیلا است.

در ناحیه مولارها، اولویت با ایمپلنت‌های قطر وسیع، ضخامت بالای دیواره کرونال و اتصالاتی با بالاترین مقاومت در برابر لنگر خمشی و خستگی پیچ است.

در روکش‌های تکی، ایندکس ضدچرخش صلب با تلرانس بسته جهت پیشگیری از چرخش پروتز الزامی است.

در درمان‌های All-on-4 و All-on-6، انحراف زوایای ایمپلنت‌ها ایجاب می‌کند از اباتمنت‌های چندیونیتی (MUA) با نشیمنگاه تخت یا زاویه‌دار استفاده شود تا فریم‌ورک با پسیو فیت کامل بدون گیر مکانیکی بنشیند.

اتصال ایمپلنت–اباتمنت در عمق استخوان بسته می‌شود، در حالی که فریم‌ورک پروتز بر روی پلتفرم سوپراژینجیوال اباتمنت پیچ می‌گردد؛ این دو رابط مهندسی مجزا هستند.

رابط اتصال حلقه‌ای از زنجیره بزرگتر است: هندسه اتصال + پیش‌بار پیچ + متالورژی + بارگذاری دهان → پاسخ بیومکانیکی و بیولوژیکی بافت استخوان.

خلط مبحث سه مفهوم کاملاً متمایز پایداری: ۱) Primary Stability (ثبات مکانیکی فیکسچر در استخوان)؛ ۲) Connection Stability (پایداری اتصال اباتمنت به فیکسچر)؛ ۳) Prosthetic Stability (پایداری و انطباق روکش روی اباتمنت). این سه پدیده مکانیسم‌های مجزایی دارند.

اصول قطعی شواهد علمی: ۱) ژئومتری اتصال بر رفتار مکانیکی اثرگذار است؛ ۲) پیش‌بار پیچ المان کلیدی پایداری است؛ ۳) بارگذاری چرخه‌ای پیش‌بار را فرسایش می‌دهد؛ ۴) پلتفرم سوییچینگ با کاهش تحلیل استخوان کرستال همراه است؛ ۵) نرخ بقای بلندمدت ایمپلنت میان انواع اتصال تفاوت معناداری ندارد.

گزاره‌هایی که نباید به عنوان قانون عمومی تلقی شوند: برتری مطلق یک زاویه تیپر خاص، صفر بودن ریزنشت، جلوگیری کامل از پری‌ایمپلنتیت یا برتری انحصاری یک برند تجاری.

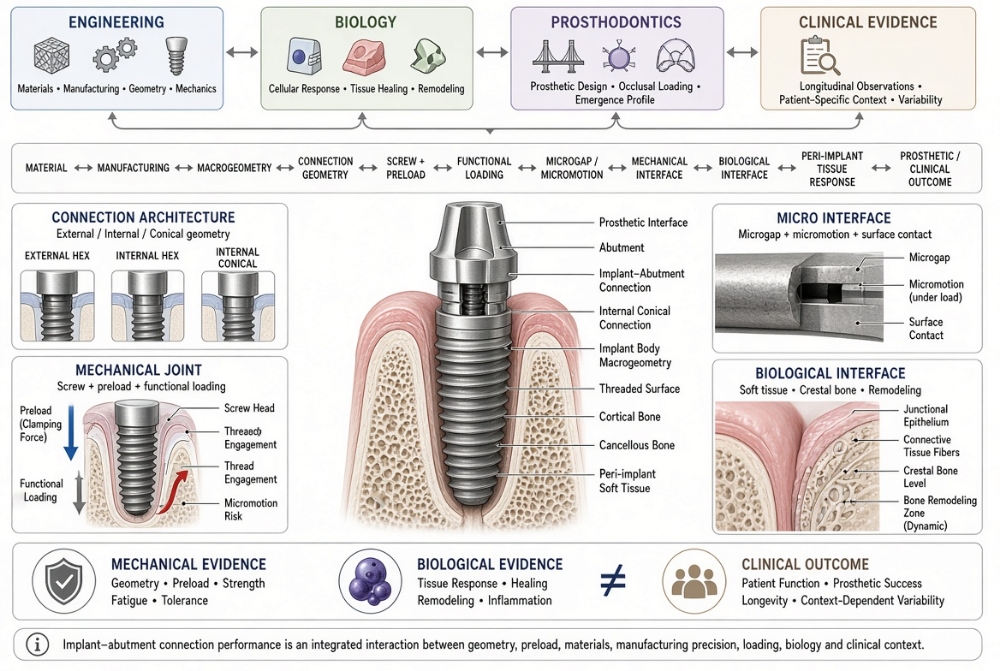

اتصال ایمپلنت و اباتمنت یک سیستم چندمتغیره است که در آن ژئومتری، متالورژی، پیش‌بار پیچ، تلرانس‌های ساخت و اصطکاک سطوح با بیولوژی بافت زنده تعامل می‌کنند.

مدل جامع دنسیس: هندسه اتصال → تماس اصطکاکی و پیش‌بار → پایداری مفصل → مهار ریزحرکات و درز → پاسخ مکانیکی و بیولوژیکی پایدار.

پیام کلینیکی سر یونیت: اتصالات مخروطی و پلتفرم سوییچینگ ابزار‌های بیومکانیکی بسیار کارآمدی در کاهش ریزحرکات و حفظ استخوان کرستال هستند؛ اما هیچ فناوری اتصالی جانشین اصول اساسی کنترل اکلوژن، کاربرد پیچ‌های فابریک با تورک دقیق و بهداشت بیمار نخواهد شد.

در این نقطه از نقشه جامع دنسیس، سرفصل تکنولوژی از مهندسی سطوح (Surface Engineering در T02 تا T09) به سمت مهندسی رابط‌ها (Interface Engineering در T10) گذار می‌کند.

تمامی تصاویر ۱۲‌گانه با عرض ۱۹۲۰ پیکسل، با تکیه بر استانداردهای بصری زیست‌پزشکی، بدون لوگوی تجاری و با پیام‌آموزی خودکفا در سرور دنسیس بارگذاری شده‌اند.

ادعای ۱ (کاهش MBL در پلتفرم سوییچینگ): مستند به مراجع ۱، ۴ و ۵ • ادعای ۲ (تفاوت ناچیز بقای ۱۰ ساله میان اتصالات): مستند به مراجع ۱، ۲ و ۹ • ادعای ۳ (اتلاف اصطکاکی گشتاور پیچ): مستند به مراجع ۷ و ۱۲ • ادعای ۴ (عدم وقوع جوش واقعی سرد): مستند به مراجع ۳، ۷ و ۱۵.

گره‌های اصلی: فیکسچر تیتانیومی → پلتفرم کرونال → درز اتصال (Microgap) → نشیمنگاه مخروطی/هگز → پیچ اباتمنت (Preload) → اباتمنت پروتزی → فریم‌ورک/روکش → اکلوژن دهان.

توسعه پیچ‌های تیتانیومی با روکش الماسه کربنی (DLC)، اباتمنت‌های هیبرید تیتانیوم-زیرکونیا پرینت سه‌بعدی و پایش دیجیتال لقی پیچ با هوش مصنوعی.
