۷ اصلاحات شیمیایی سطح (Chemical Surface Modification)

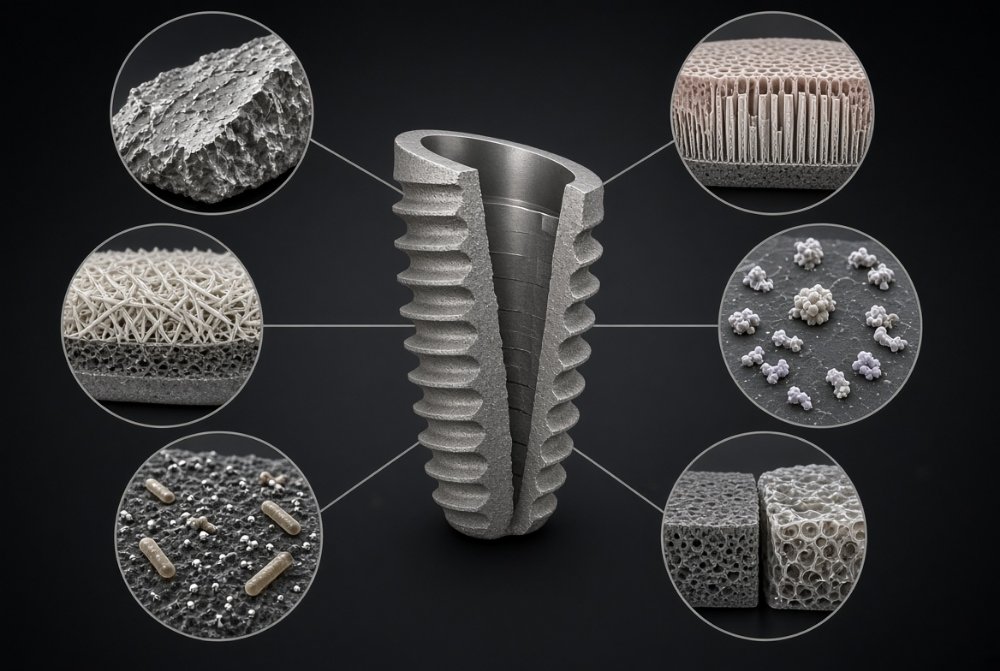

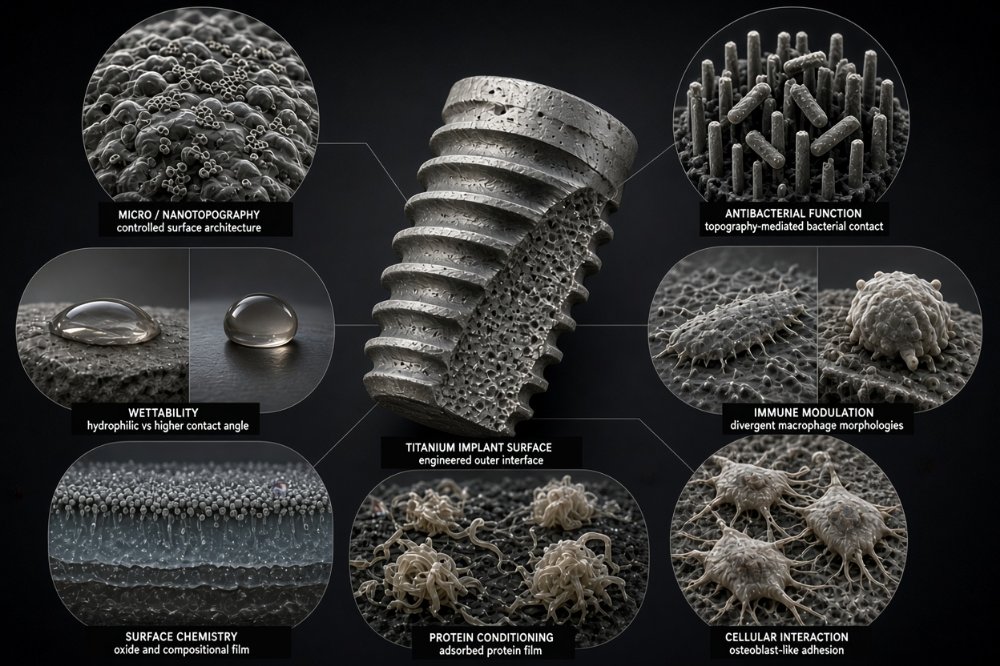

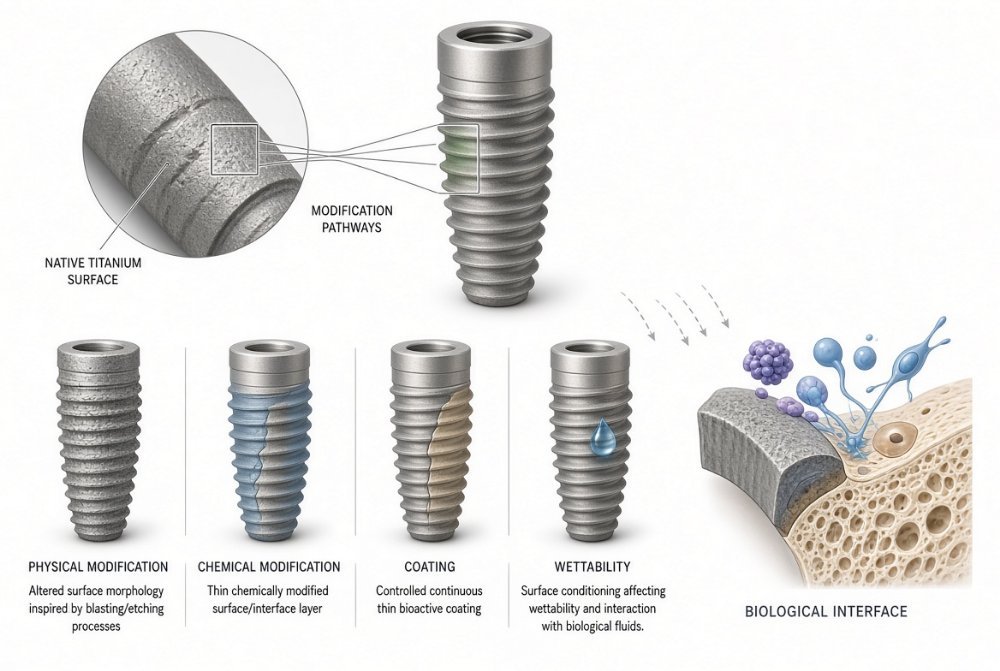

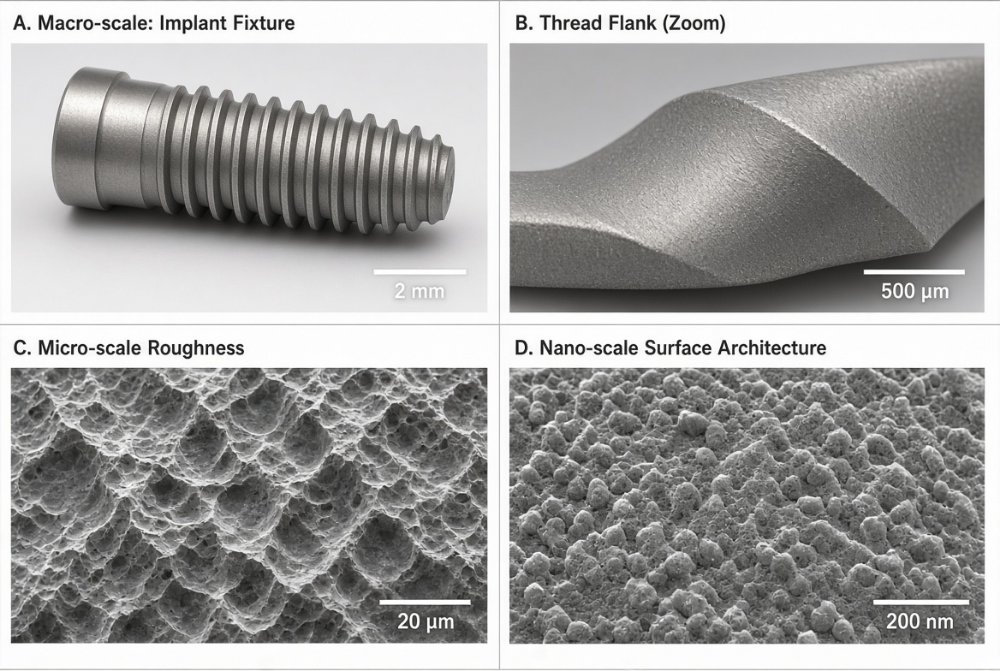

در اصلاح شیمیایی سطح، تمرکز بر تغییر ترکیب عنصری، استوکیومتری، بار الکتریکی و دانسیته گروه‌های عاملی در بیرونی‌ترین لایه نانومتری اکسید تیتانیوم است. متداول‌ترین رویکرد در این دسته، اسید اچینگ (Acid Etching) است که با استفاده از اسیدهای قوی نظیر \(HCl\) و \(H_2SO_4\) در دمای بالا، میکروپیت‌های متراکم با قطر ۱ الی ۳ میکرومتر پدید می‌آورد.

ترکیب سندبلاست و اسید اچ که به فناوری نام‌آشنای SLA (Sandblasted, Large-Grit, Acid-Etched) انجامید، استاندارد طلایی (Gold Standard) دهه اخیر در بازار جهانی ایمپلنت بوده است. فرآیندهای شیمیایی همچنین شامل تیمارهای قلیایی (\(NaOH\))، تیمارهای هیدروترمال و اکسیداسیون حرارتی هستند که ضخامت لایه آمورف دی‌اکسید تیتانیوم را افزایش داده و ظرفیت جذب یون‌های فسفات و کلسیم سرم خون را چندین برابر می‌کنند.

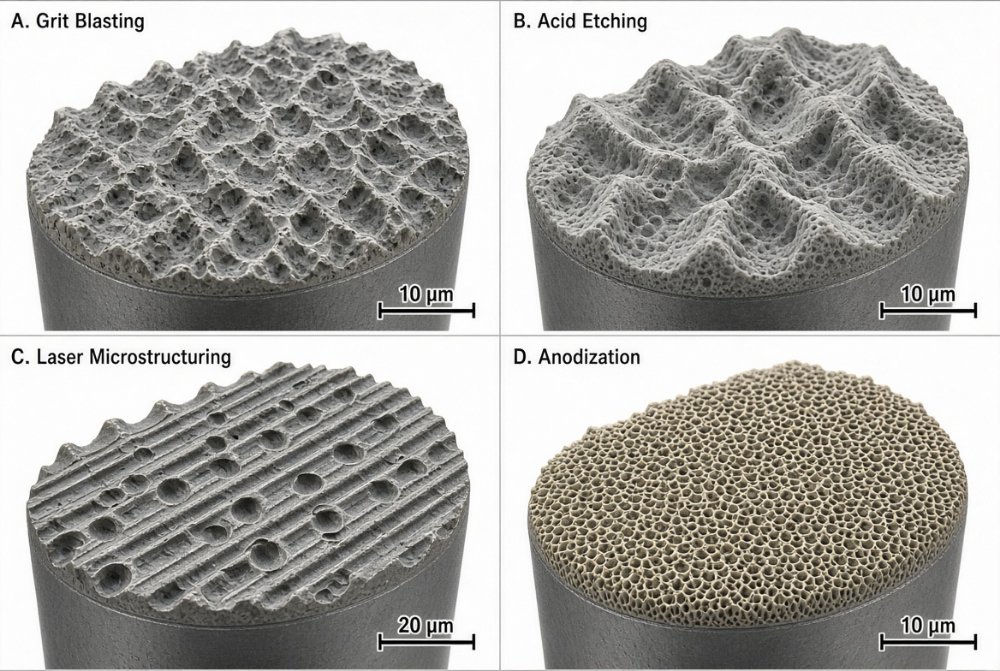

۸ آنودایزینگ الکتروشیمیایی و نانولوله‌های دی‌اکسید تیتانیوم (Anodization)

آنودایزاسیون (Anodic Oxidation) یک تکنیک قدرتمند الکتروشیمیایی است که در آن فیکسچر تیتانیومی به عنوان آند در یک سلول الکترولیتی حاوی اسیدهای معدنی یا نمک‌های فلورایدی قرار می‌گیرد. با اعمال ولتاژ الکتریکی کنترل‌شده (۱۰ الی ۱۰۰ ولت)، ضخامت لایه اکسید دی‌اکسید تیتانیوم از حالت طبیعی نانومتری (۲ تا ۶ نانومتر) به بیش از ۱۰۰۰ نانومتر (۱ میکرومتر) افزایش یافته و تخلخل‌های ولکانویی (Volcano-like Pores) در مقیاس میکرو پدیدار می‌گردد (نظیر سطح تجاری TiUnite کمپانی نوبل بایوکر).

در الکترولیت‌های فلورایدی پیشرفته، آنودایزینگ قادر به تولید خودآرای شبکه‌های منظم نانولوله‌های تیتانیا (\(TiO_2\) Nanotubes - TNTs) است. این نانولوله‌ها با قطر داخلی ۳۰ الی ۱۰۰ نانومتر، مساحت تماس فوق‌العاده‌ای ایجاد کرده و می‌توانند به عنوان نانومخازن دارویی (Drug Nanoreservoirs) جهت بارگذاری آنتی‌بیوتیک‌ها، یون‌های استخوان‌ساز یا فاکتورهای رشد عمل کنند.

۹ اصلاح ساختار سطح با لیزر (Laser Surface Modification)

فناوری پردازش لیزری (Laser Texturing / Laser Ablation) با استفاده از لیزرهای پالسی فمتوثانیه و پیکوثانیه، امکان دستکاری دقیق هندسه سطح با بالاترین دقت فضایی (Spatial Control) را بدون نیاز به تماس مکانیکی یا آلودگی‌های شیمیایی فراهم می‌سازد. در این روش، می‌توان میکروشیارهای موازی (Microgrooves) به پهنای ۸ الی ۱۲ میکرومتر بر روی طوقه ایمپلنت (Collar) حکاکی نمود.

این شیارها از طریق پدیده هدایت تماسی (Contact Guidance)، رشته‌های فیبروبلاستی بافت همبند لثه را وادار می‌سازند تا به صورت عمود و موازی با محور شیارها آرایش یابند؛ پدیده‌ای که مانع از مهاجرت رو به پایین سلول‌های اپیتلیوم (Down-growth) شده و سد بیولوژیک قدرتمندی در برابر نفوذ باکتری‌ها پدید می‌آورد (نظیر فناوری Laser-Lok). با این حال، نتایج پردازش لیزری به شدت وابسته به چگالی انرژی، پهنای پالس و طول موج لیزر است.

تصویر T12-07: تلفیق نانولوله‌های ساختاری و تکسچرینگ لیزری؛ تعامل همزمان مقیاس‌های میکرو و نانو با اسکلت سلولی.

۱۰ پلاسما درمانی و فعال‌سازی سطحی (Plasma Treatment)

سطوح تیتانیوم بلافاصله پس از تولید و در تماس با هوای محیط، با مولکول‌های هیدروکربنی معلق در فضا واکنش داده و دچار کهنگی زیستی (Biological Aging) می‌شوند. این پدیده باعث تبدیل سطح آبدوست به یک سطح آبگریز و مسدود شدن سایت‌های فعال الکتروشیمیایی می‌گردد.

تیمار با پلاسمای سرد گازی (Cold Atmospheric Plasma - CAP) یا تیمار با اشعه فرابنفش (Photofunctionalization) در مطب یا پیش از جراحی، کربن‌های آلی رسوب‌کرده را پاکسازی نموده و رادیکال‌های فعال هیدروکسیل (-OH) را در سطح بازآفرینی می‌کند. این فعال‌سازی آنی، زاویه تماس قطره خون را به صفر رسانده و جذب پروتئین‌های چسبنده را به طرز چشمگیری ارتقا می‌بخشد.

۱۱ ترشوندگی، انرژی سطحی و اصلاح سطح (Wettability & Surface Energy)

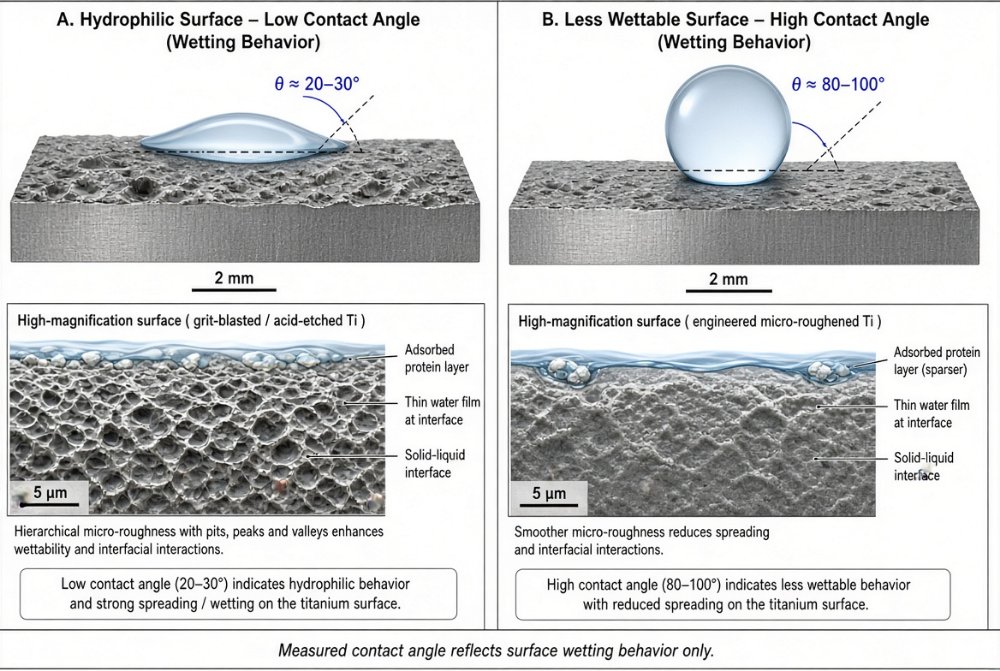

یکی از بارزترین دستاوردهای اصلاح شیمیایی و فیزیکی سطح، القای خاصیت سوپرهیدروفیلیک (Superhydrophilicity) است (زاویه تماس آب زیر ۵ درجه، نظیر فناوری SLActive). سطوح با انرژی آزاد بالا به سرعت خون مویرگی را در امتداد رزوه‌های ایمپلنت به جریان انداخته و تشکیل شبکه فیبرین اولیه را تثبیت می‌نمایند.

اما یک اصل علمی باید همواره مورد تأکید قرار گیرد: ترشوندگی بالا به خودی خود ضامن بقای بالاتر ایمپلنت نیست. اگرچه آبدوستی روند بیولوژیک هفته‌های نخست را شتاب می‌بخشد، اما پایداری بلندمدت ایمپلنت به تراکم استخوان، گشتاور مکانیکی، طراحی پروتز و کنترل بهداشت بیمار گره خورده است.

تصویر T12-08: رفتار مایعات زیستی و تعامل زاویه تماس قطره با انرژی سطحی در ایمپلنت‌های هیدروفیلیک و سوپرهیدروفیلیک.

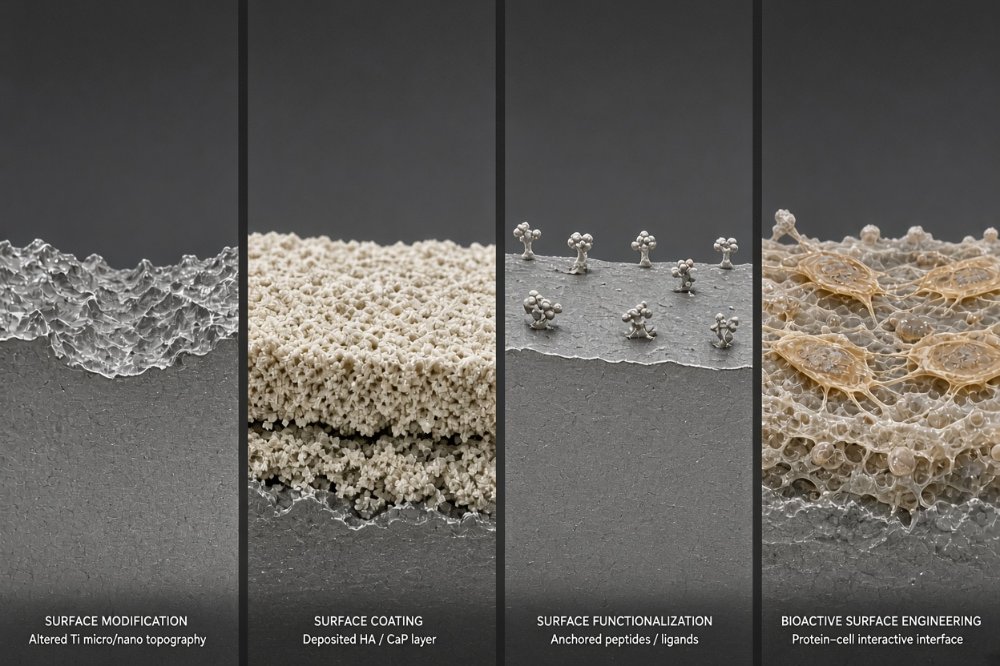

۱۲ Bioactive Surface چیست؟

سطح زیست‌فعال (Bioactive Surface) به سطحی اطلاق می‌گردد که دارای توانایی تعامل شیمیایی و بیولوژیک پویا با محیط اطراف خود بوده و واکنش‌های هدایت‌شده‌ای را در سلول‌های میزبان برانگیزد. در استخوان‌شناسی، یک سطح بیواکتیو قادر است در تماس با مایعات فیزیولوژیک حاوی یون‌ها، لایه‌ای از آپاتیت زیستی شبه‌استخوانی (Bone-like Apatite) را بر سطح خود رسوب دهد و اتصال شیمیایی مستقیم با بافت سخت برقرار نماید.

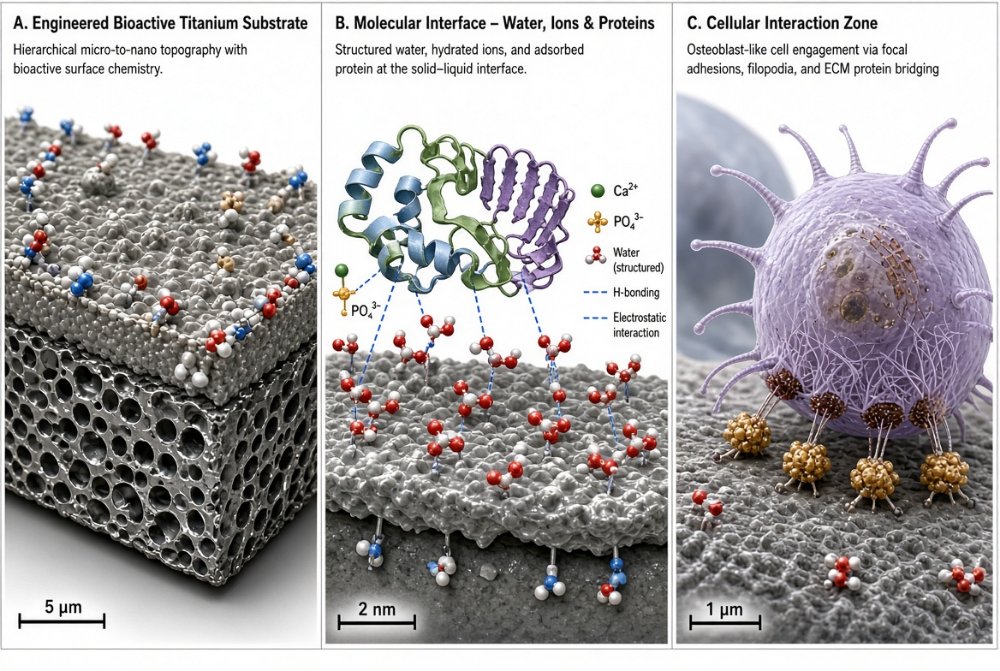

تصویر T12-09: مفهوم سطح بیواکتیو؛ تعامل فعال با مایعات شبیه‌سازی‌شده بدن (SBF) و تشکیل پیوند آپاتیتی.

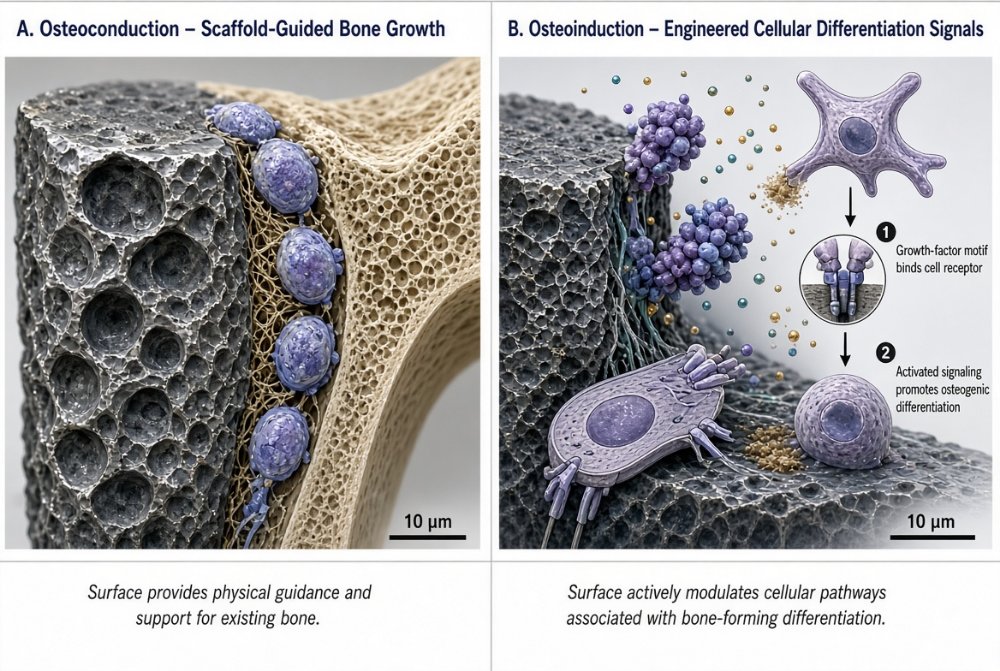

تصویر T12-10: تمایز مکانیکی میان Osteoconduction (داربست منفعل) و Osteoinduction (تحریک تمایز سلولی).

۱۳ پوشش‌های هیدروکسی‌آپاتیت (Hydroxyapatite Coatings)

هیدروکسی‌آپاتیت (\(Ca_{10}(PO_4)_6(OH)_2\) یا HA) به عنوان سازنده ۷۰ درصد فاز معدنی استخوان انسان، نخستین کاندیدای پوشش‌های بیواکتیو در ایمپلنتولوژی مدرن بود. هدف از رسوب HA بر تیتانیوم، فریب سلول‌های استخوانی به منظور شناختن ایمپلنت به عنوان بافت خودی و پرش مستقیم به فاز استخوان‌سازی تماسی (Contact Osteogenesis) است.

با این حال، پوشش‌های اولیه HA که در دهه ۱۹۸۰ با روش پلاسما اسپری ضخیم (۵۰ تا ۱۰۰ میکرومتر) اعمال می‌شدند، با چالش‌های فاجعه‌باری مواجه گردیدند: عدم پایداری مکانیکی، پیوند ضعیف پوشش به تیتانیوم، تخریب تدریجی و ورقه شدن پوشش حین کاشت (Delamination) که به تحلیل شدید استخوان کرستال و شکست درمان منجر می‌شد. نسل‌های جدید HA با روش‌های پوشش‌دهی در مقیاس نانو (Nano-HA) با ضخامت‌های زیر ۵ میکرومتر بر این نقیصه فائق آمده‌اند.

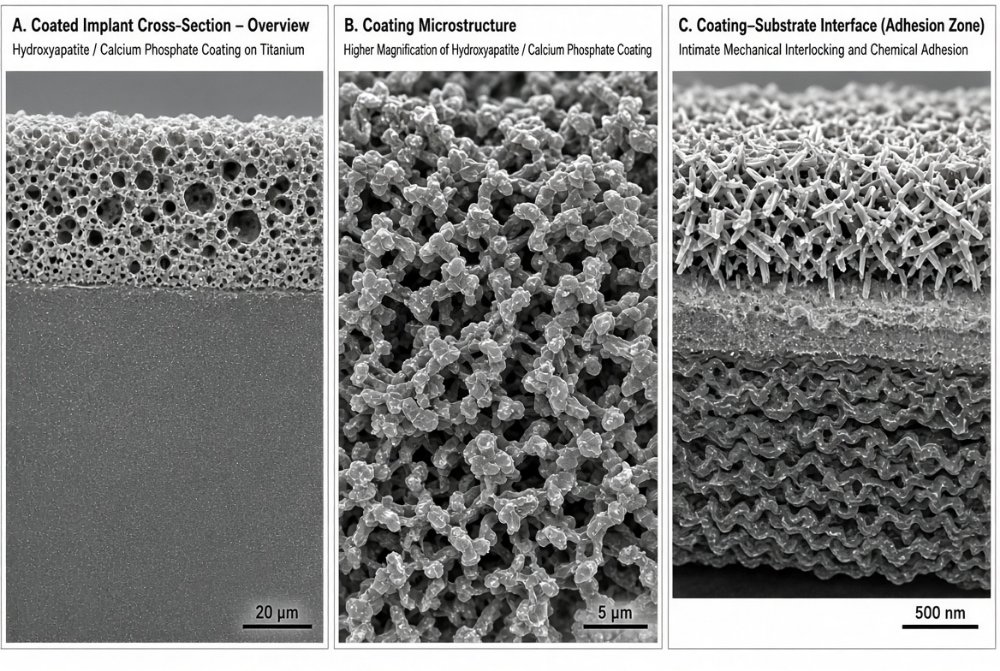

تصویر T12-11: پوشش هیدروکسی‌آپاتیت نانوکریستالی بر بستر فیکسچر؛ ادغام معدنی سریع در کنار چالش حفظ چسبندگی برشی.

۱۴ پوشش‌های کلسیم فسفات و فازهای متنوع (β-TCP و BCP)

خانواده کلسیم فسفات‌ها (CaP) صرفاً محدود به هیدروکسی‌آپاتیت استوکیومتریک نیست. فازهای متعددی با نرخ انحلال، بلورینگی و نسبت کلسیم به فسفر (Ca/P) متفاوت توسعه یافته‌اند:

• بتا-تری‌کلسیم فسفات (\(eta\)-TCP): ماده‌ای با نرخ انحلال بالا که با رهایش سریع یون‌های \(Ca^{2+}\) و \(PO_4^{3-}\)، فرآیند معدنی‌سازی اولیه را تسریع نموده و سریعاً جای خود را به استخوان طبیعی می‌دهد.
• کلسیم فسفات دو فازی (Biphasic Calcium Phosphate - BCP): ترکیبی کنترل‌شده از HA پایدار و \(eta\)-TCP با انحلال سریع (معمولاً با نسبت ۶۰/۴۰)، که پایداری مکانیکی را با آزادسازی پایدار یون‌ها همگام می‌سازد.

۱۵ شیشه زیست‌فعال (Bioactive Glass)

شیشه‌های زیست‌فعال (از جمله ترکیب کلاسیک 45S5 Bioglass حاوی \(SiO_2-Na_2O-CaO-P_2O_5\)) در تماس با مایعات بدن، با تبادل سریع کاتیون‌های سدیم با هیدرونیوم محیط، یک لایه ژل سیلیکاتی متخلخل در سطح پدید می‌آورند. این ژل به عنوان هسته‌زای قدرتمند آپاتیت کربناته عمل می‌کند. علاوه بر این، یون‌های سیلیکون آزادشده محرک رونویسی ژن‌های تمایز استئوبلاستی و آنژیوژنز (رگ‌زایی موضعی) هستند.

۱۶ دوپینگ یونی و عامل‌دارسازی (Ion Functionalization)

یکی از پیشرفته‌ترین مرزهای مهندسی بیومتریال، دوپینگ نانومتری شبکه اکسید تیتانیوم یا لایه‌های سرامیکی با کاتیون‌های فلزی درمانی (Therapeutic Ions) است:

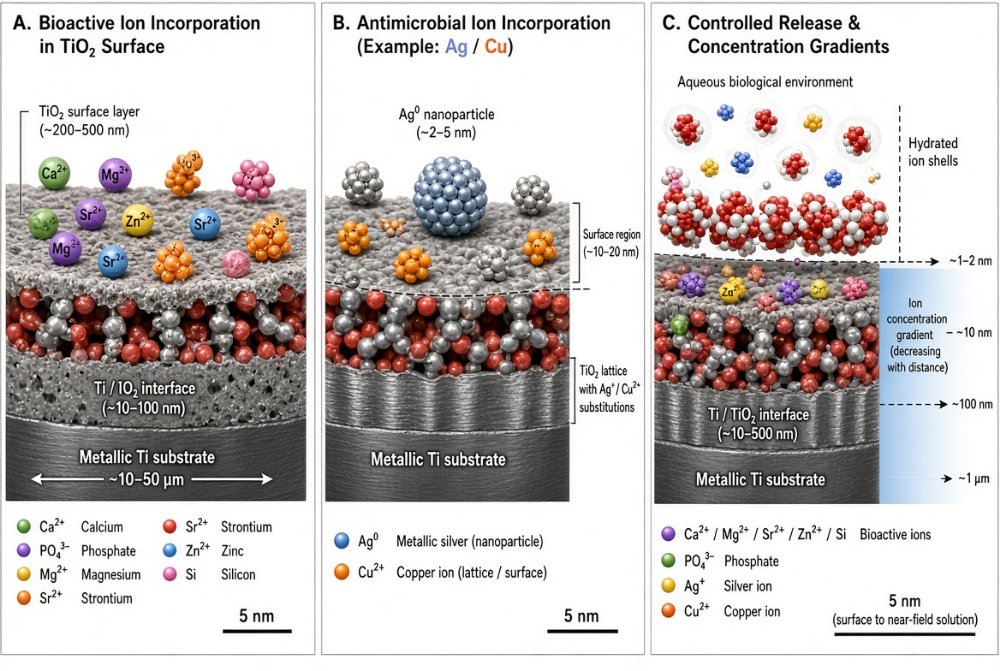

تصویر T12-13: ادغام هدفمند یون‌های درمانی (Ion Incorporation) در لایه نانومتری اکسید تیتانیوم و موازنه پاسخ‌های استخوان‌سازی در برابر فعالیت ضدمیکروبی.

پوشش زیست‌فعال مورد نظر خود را انتخاب نمایید تا پارامترهای بیومکانیکی، نرخ تبدیل استخوانی و ریسک‌های بالینی آن به صورت آنی تحلیل گردد:

۱۷ مهندسی سطوح ضدمیکروبی (Antibacterial Surfaces)

یکی از مخاطره‌آمیزترین چالش‌ها در اکوسیستم دهان، رقابت همزمان سلول‌های میزبان و پاتوژن‌های باکتریایی بر سر اشغال سطح ایمپلنت است؛ پدیده‌ای که در متون آکادمیک به عنوان «مسابقه بر سر سطح (The Race for the Surface)» شناخته می‌شود. اگر باکتری‌ها در ثانیه‌ها و ساعات اول پیش از گسترش استئوبلاست‌ها و فیبروبلاست‌ها سطح را کولونیزه نمایند، تشکیل بیوفیلم نفوذناپذیر راه را بر ادغام بافتی بسته و آغازگر پری‌ایمپلنتایتیس خواهد بود.

با این حال، یک اصل پارادوکسیکال در سم‌شناسی بیومتریال وجود دارد: «سطحی که با خشونت شیمیایی بالا طراحی شود تا باکتری‌ها را متلاشی سازد، به همان اندازه برای سلول‌های استخوان‌ساز میزبان نیز سیتوتوکسیک و مخرب خواهد بود!» از این رو، هنر مهندسی سطح در ایجاد یک موازنه ظریف (Therapeutic Window) نهفته است.

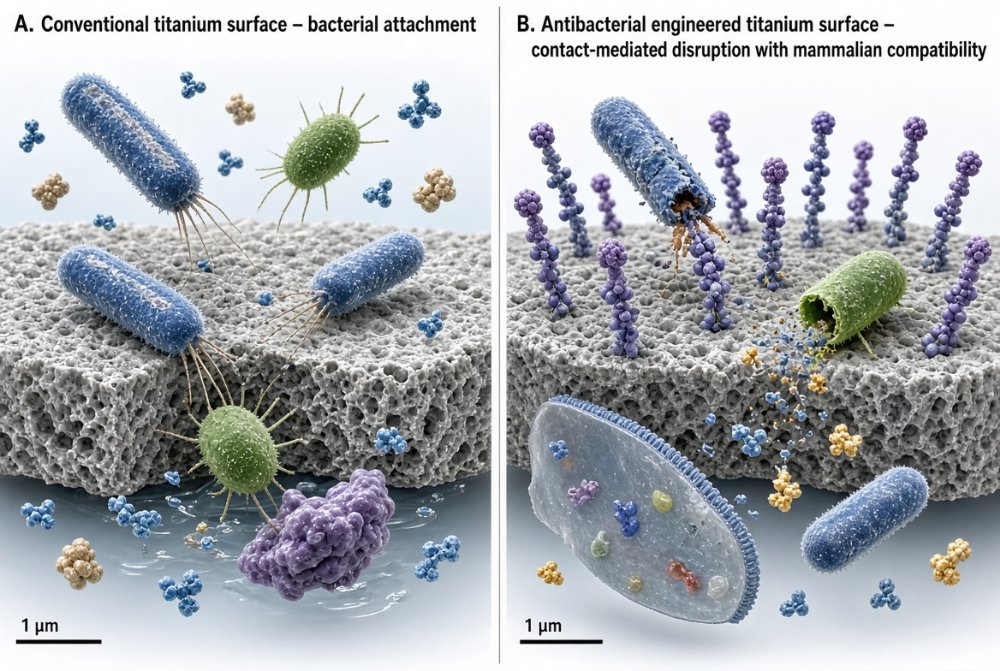

تصویر T12-15: استراتژی‌های مهار چسبندگی باکتری‌ها؛ از تخریب فیزیکی غشا تا آزادسازی کنترل‌شده عوامل بیوسید.

۱۸ راهبردهای نبرد با پاتوژن‌ها (Antibacterial Strategies)

مهندسی ضدمیکروبی به شش استراتژی بنیادین تفکیک می‌گردد:

۱۹ بیوفیلم دهانی با باکتری تک‌گونه یکی نیست

یک خطای متدولوژیک بزرگ در مقالات بیومتریال این است که یک ماده را علیه کشت خالص و تک‌گونه آزمایشگاهی (نظیر Staphylococcus aureus یا E. coli) آزمایش کرده و سپس ادعا می‌کنند که این سطح «ضد پری‌ایمپلنتایتیس» است! محیط دهان یک بیوم فوق‌العاده متراکم پلی‌میکروبیال (بیش از ۷۰۰ گونه باکتریایی) است که درون ماتریکس غنی از اگزوپلی‌ساکارید (EPS) کپسوله شده‌اند. مقاومت بیوفیلم رسیده دهانی به عوامل ضدمیکروبی تا ۱۰۰۰ برابر فراتر از باکتری‌های آزاد پلانکتونیک است.

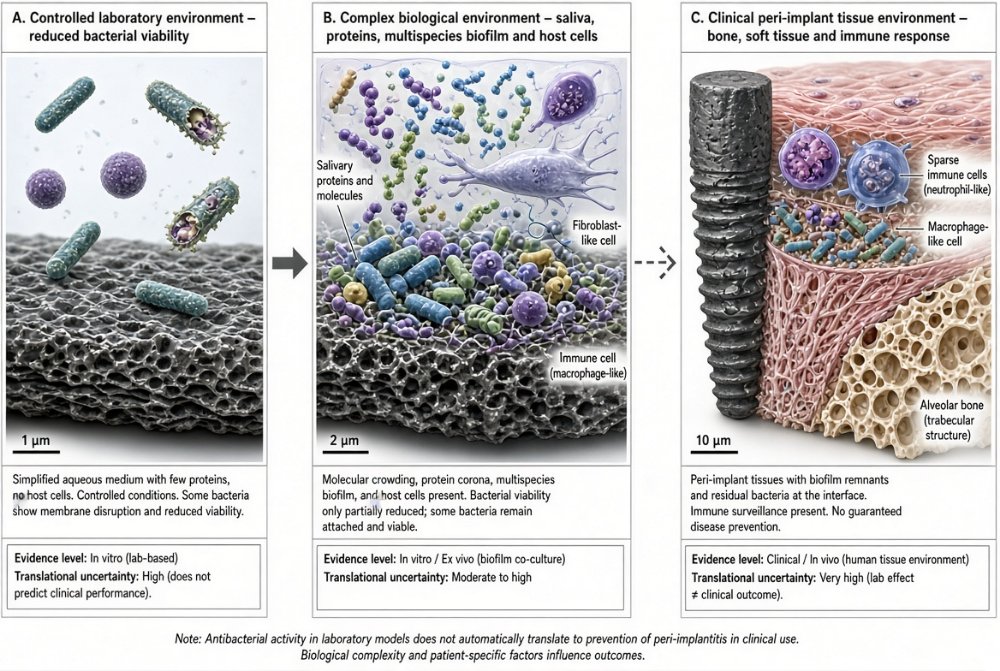

تصویر T12-16: مغایرت علمی شواهد آزمایشگاهی تک‌گونه با واقعیت بالینی پری‌ایمپلنتایتیس؛ چرا ادعاهای بازاریابی تجاری نباید ملاک تصمیم‌گیری جراح باشند؟

۲۰ برهم‌کنش پروتئین و لایه کاندیشنینگ با پوشش‌ها

هرگونه تغییر در شیمی، ترشوندگی یا بار سطحی پوشش، ترکیب لایه کاندیشنینگ بیولوژیک (Biological Conditioning Layer) را بازتعریف می‌کند. بر روی سطوح باردار و آبدوست، فیبرونکتین و ویترونکتین تمایل دارند با آرایش فضایی باز (Unfolded Conformation) جذب شوند؛ امری که توالی‌های پپتیدی اتصال‌دهنده اینتگرین (مانند Arg-Gly-Asp یا RGD) را مستقیماً در معرض گیرنده‌های غشایی استئوبلاست‌ها قرار می‌دهد.

۲۱ عامل‌دارسازی با بیومولکول‌ها و نانوپپتیدها (Biomolecule Functionalization)

به جای تکیه بر جذب تصادفی پروتئین‌های خون، در روش‌های پیشرفته مهندسی سطح، توالی‌های پپتیدی کوتاه مصنوعی به صورت کووالانسی بر تیتانیوم تثبیت (Immobilize) می‌شوند. مشهورترین نمونه، پپتید RGD و پپتید مشتق از کلاژن نوع یک (مانند P-15) است که چسبندگی گیرنده‌های اینتگرین \(lpha_5eta_1\) و \(lpha_veta_3\) را تا ۵ برابر تحریک نموده و آبشار سیگنالینگ کانون چسبندگی (FAK) را مستقیماً فعال می‌سازد.

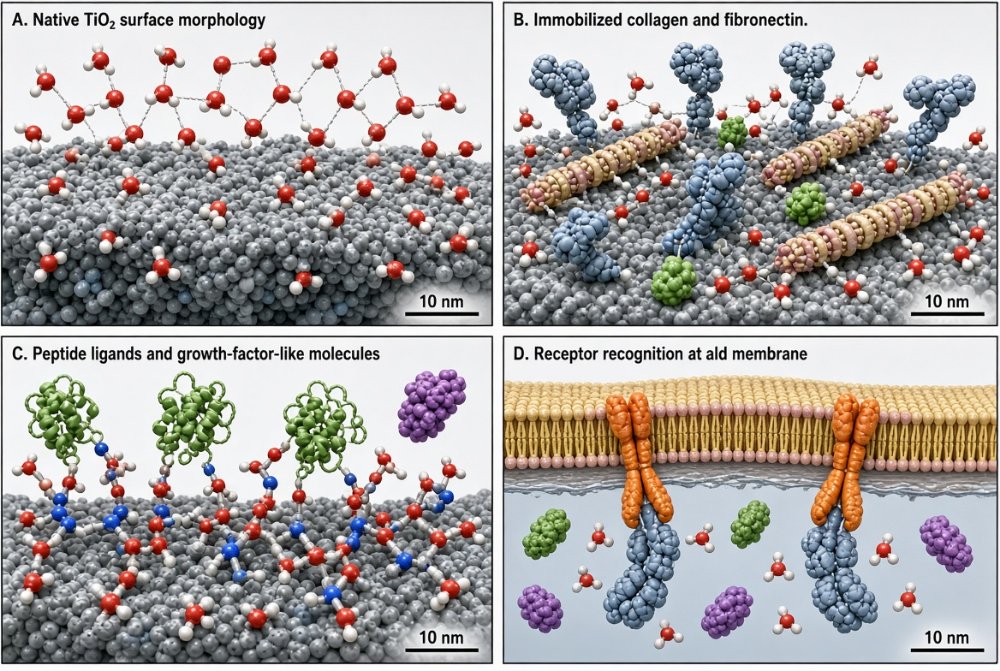

تصویر T12-14: بیوفانکشنالیزاسیون سطح؛ تثبیت پپتیدهای نانومتری جهت هدایت گزینشی استئوبلاست‌ها و حذف وابستگی به پروتئین‌های پلاسمایی تصادفی.

۲۲ پوشش‌های فاکتور رشد (Growth Factor Coating)

تثبیت پروتئین‌های مورفوژنتیک استخوان (به‌ویژه rhBMP-2) و فاکتور رشد اندوتلیال عروقی (VEGF) بر سطح ایمپلنت پتانسیل القای تمایز استئواینداکتیو را در مدل‌های حیوانی نشان داده است. با این حال، ترجمه بالینی این پوشش‌ها با محدودیت‌های سختی مواجه است: حساسیت شدید ساختار فضایی پروتئین در برابر فرآیندهای استریلیزاسیون، نیمه‌عمر بسیار کوتاه در بزاق و ریسک تورم و عوارض دوزهای فوق‌فیزیولوژیک.

تصویر T12-21: هدایت مستقیم فرآیند استئواینتگریشن از طریق فاکتورهای رشد موضعی و تسریع تماس استخوان به ایمپلنت (BIC).

۲۳ سینتیک آزادسازی کنترل‌شده (Release Kinetics)

در پوشش‌های حامل دارو یا یون، نحوه رهایش عامل فعال از نظر کلینیکی حیاتی است. آزادسازی انفجاری (Burst Release) در ساعات اولیه باعث رسیدن غلظت موضعی به سطوح سیتوتوکسیک و تخریب بافت می‌شود. هدف مدرن، دستیابی به آزادسازی رهایش پایدار (Sustained Release) طی ۲ الی ۶ هفته اول است تا از فاز حساس همگرایی بیومکانیکی و بیولوژیکی (Stability Dip) به سلامت عبور شود.

۲۴ سطوح هوشمند و پاسخ‌دهنده به محرک (Stimuli-Responsive Surfaces)

نسل آینده سطوح ایمپلنت به گونه‌ای مهندسی می‌شوند که رفتار «خاموش / روشن (On-Demand)» داشته باشند. به عنوان مثال، در شرایط فیزیولوژیک سالم (pH برابر ۷.۴)، سطح هیچ ماده ضدمیکروبی آزاد نمی‌کند و به تحریک استئوبلاست‌ها می‌پردازد. اما به محض هجوم باکتری‌ها و کاهش موضعی pH اسیدی (ناشی از متابولیسم غیرهوازی باکتری به زیر ۵.۵) یا افزایش گونه‌های واکنش‌پذیر اکسیژن (ROS)، پیوندهای حساس هیدرولیز شده و عامل ضدمیکروبی فوراً آزاد می‌گردد!

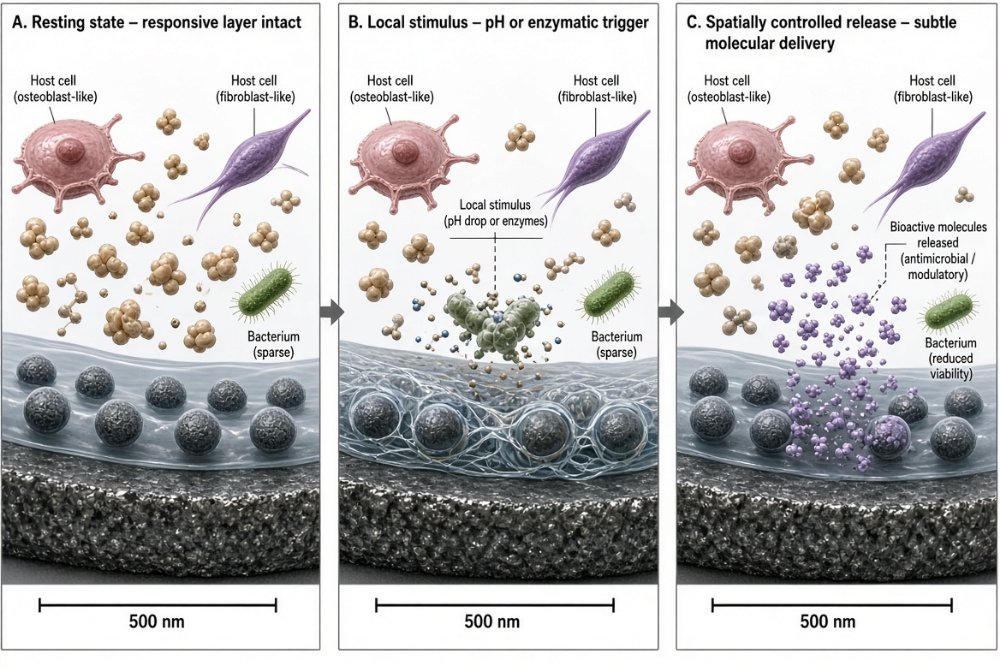

تصویر T12-19: سازوکار سطوح هوشمند Stimuli-Responsive؛ فعال‌سازی هدفمند رهایش با تغییر pH ناشی از عفونت پری‌ایمپلنت.

۲۵ و ۲۶ استئوایمونومدولاسیون و عبور از مدل باینری M1/M2

مهندسی سطح در گذشته تنها معطوف به سلول‌های رده استخوانی بود، اما علم نوین استئوایمونولوژی (Osteoimmunology) ثابت کرده است که سرنوشت ادغام ایمپلنت ابتدا توسط سلول‌های ایمنی ذاتی به‌ویژه ماکروفاژها رقم می‌خورد. ویژگی‌های فیزیکی و شیمیایی سطح (نظیر زبری میکرو و ترشوندگی) نوع پاسخ ماکروفاژها را تعیین می‌کنند.

تقسیم ماکروفاژها به دو دسته خشک «M1 التهابی بد» و «M2 ترمیمی خوب» یک مدل بیش از حد ساده‌انگارانه است. یک فاز پیش‌التهابی گذرا و کوتاه‌مدت (Transient M1) در روزهای اول برای پاکسازی دبری‌های جراحی و ترشح فاکتورهای جذب سلولی کاملاً حیاتی است. سطوح مهندسی‌شده ایده‌آل سطوحی هستند که گذار به موقع از M1 به فنوتیپ‌های ترمیمی (M2a, M2c) را تسریع نموده و از التهاب مزمن جلوگیری کنند.

۲۷ سطوح چندمنظوره (Multifunctional Surfaces) و مسئله Trade-off

نسل نوین مهندسی ایمپلنت به سمت سطوحی با کارکردهای همزمان (استخوان‌سازی سریع + مهار بیوفیلم + تعدیل ایمنی + سیل بافت نرم) گام برمی‌دارد. اما در علم مهندسی، هر قابلیت جدید با یک مصالحه یا تاوان (Trade-off) همراه است:

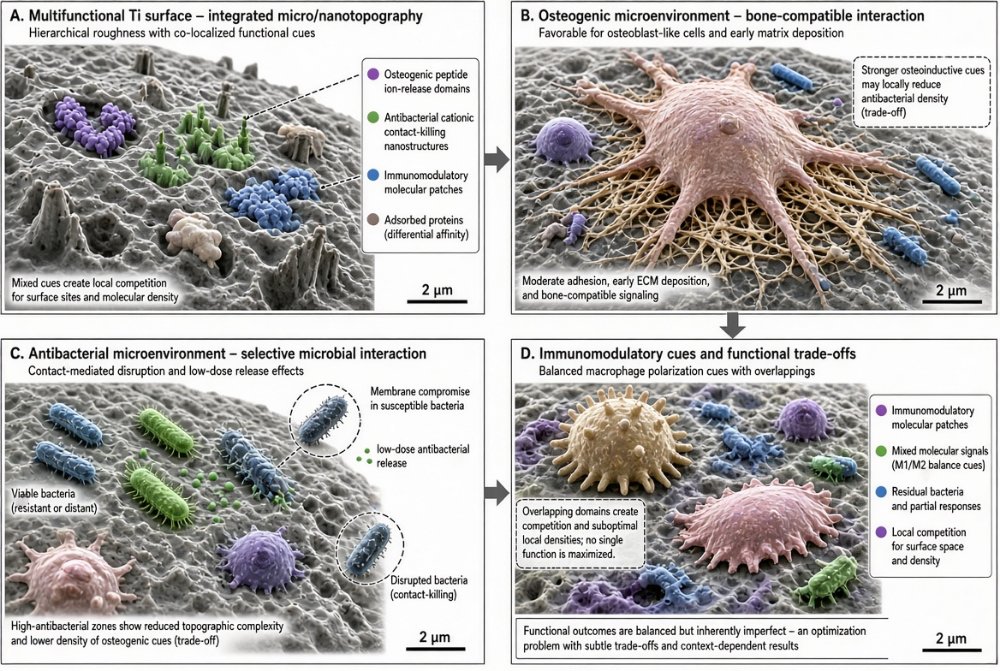

تصویر T12-17: معماری سطوح چندمنظوره (Multifunctional)؛ همگام‌سازی استخوان‌سازی و مهار کلونیزاسیون باکتریایی.

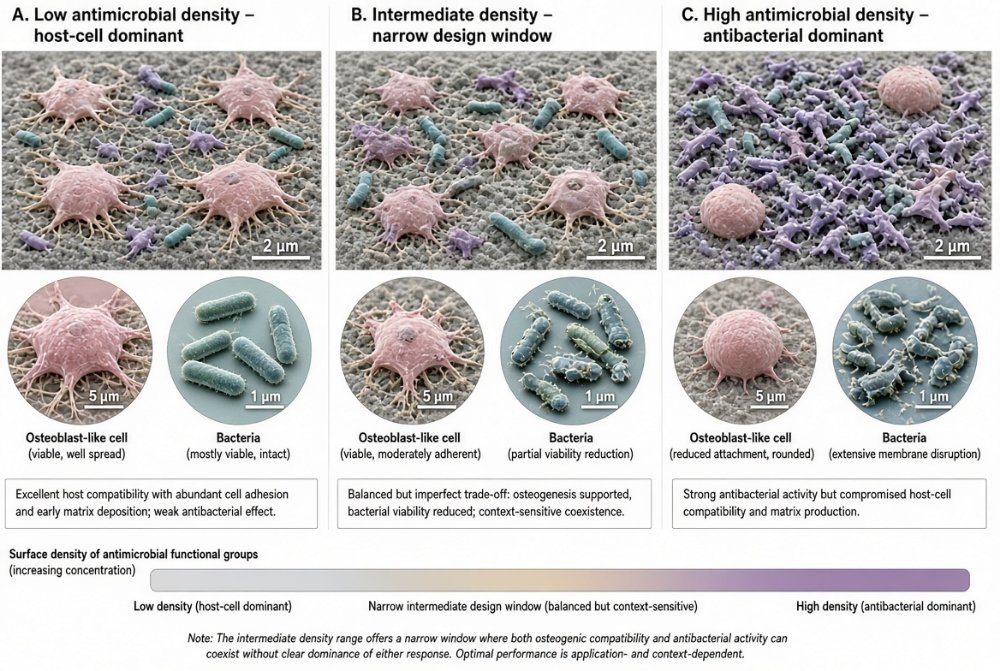

تصویر T12-18: پدیده Trade-off در مهندسی سطح؛ تعادل شکننده میان قدرت باکتریوسیدال و زنده‌مانی سلول‌های استخوانی میزبان.

۲۸ اینترفیس بافت نرم و سد موکوزال ترانسموکوزال (Soft-Tissue Interface)

ایمپلنت صرفاً با استخوان لاملار درگیر نیست؛ بخش ترانسموکوزال (طوقه فیکسچر و اباتمنت) با بافت همبند، عروق خونی و اپیتلیوم اتصالی لثه در تماس مستقیم است. تشکیل یک مهر و موم بیولوژیک محکم (Biological Soft-Tissue Seal) مانع اصلی ورود میکروب‌های دهان به استخوان پیرامون ایمپلنت است. تحقیقات نوین ۲۰۲۴–۲۰۲۶ نشان می‌دهند که اصلاح سطح طوقه با نانوشیارهای موازی یا پوشش‌های آنتی‌میکروبی ملایم، پایداری اتصالات همی‌دزموزومی را تقویت می‌نماید.

۲۹ و ۳۰ چسبندگی پوشش و یکپارچگی مکانیکی در برابر گشتاور جایگذاری

مهم‌ترین مانع بر سر راه موفقیت پوشش‌های بیواکتیو، تنش‌های برشی مکانیکی (Shear Stresses) حین پیچاندن فیکسچر در استخوان بستر جراحی است. گشتاور جایگذاری (Insertion Torque) معمولاً میان ۳۵ الی ۵۰ نیوتن‌سانتی‌متر (و در استخوان متراکم کورتیکال تا بیش از ۷۰ نیوتن‌سانتی‌متر) متغیر است.

اگر استحکام چسبندگی پوشش به زیرلایه تیتانیوم کمتر از نیروهای برشی باشد، پدیده فاجعه‌بار ورقه شدن پوشش (Delamination) رخ می‌دهد. خرده‌های جداشده پوشش به عنوان اجسام خارجی در بستر جراحی رها شده و باعث پاسخ التهابی شدید ماکروفاژها، استئولیز موضعی و شکست قطعی ایمپلنت می‌شوند. بنابراین، بیواکتیویته شیمیایی بدون استحکام برشی بر مبنای استاندارد ASTM F1147 فاقد هرگونه ارزش کلینیکی است.

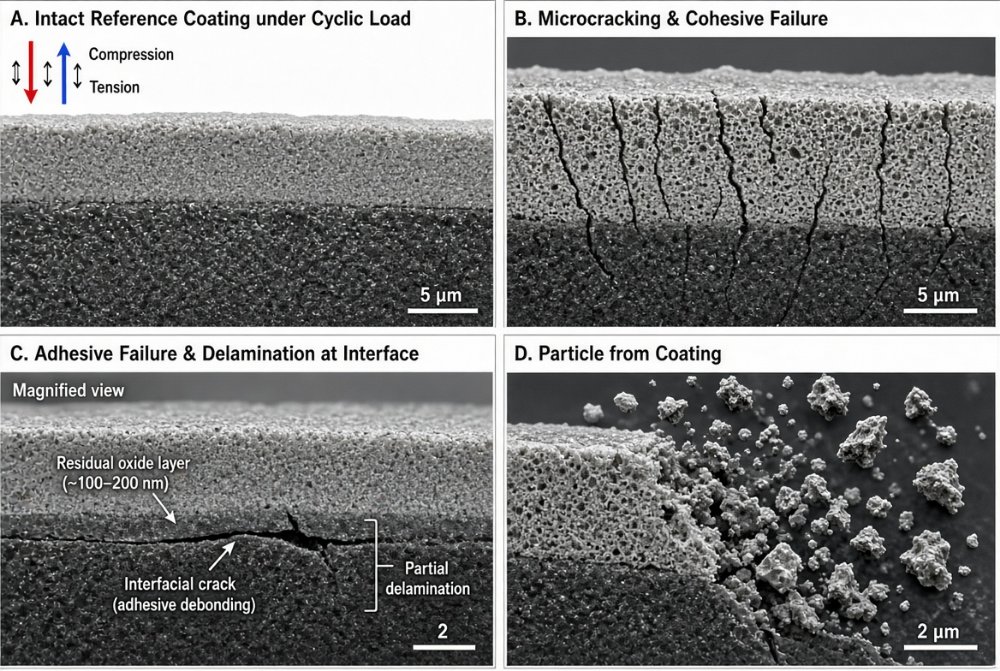

تصویر T12-12: یکپارچگی مکانیکی پوشش؛ چالش Delamination در اثر گشتاورهای برشی حین ورود فیکسچر.

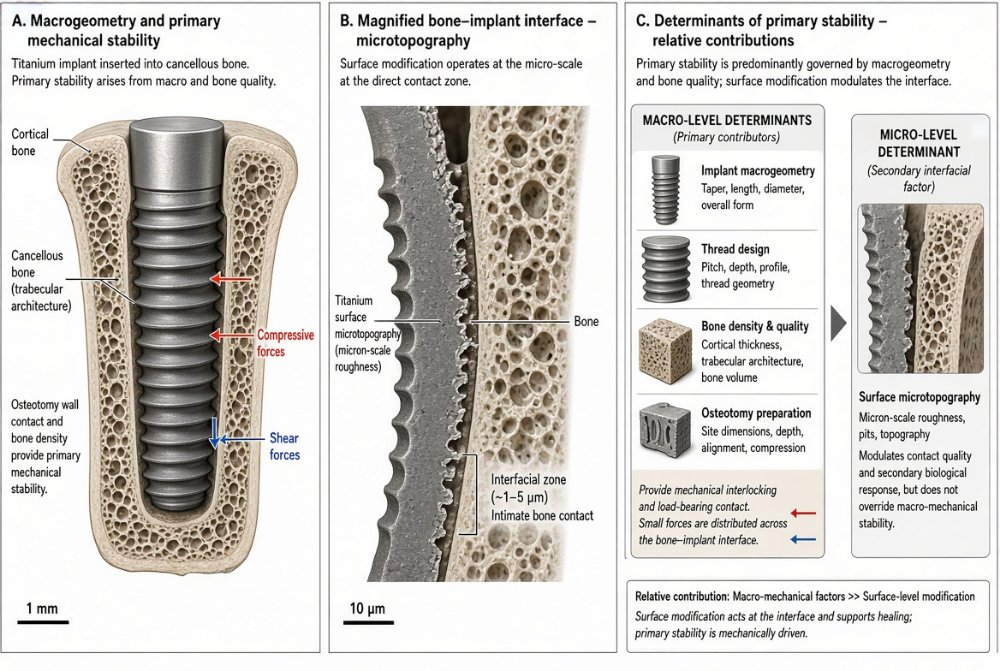

تصویر T12-20: اصلاح سطح و ثبات اولیه؛ پوشش‌ها اثر بیولوژیک دارند، اما ثبات اولیه یک پدیده کاملاً مکانیکی وابسته به رزوه است.

۳۱ تا ۳۵ مشخصه‌یابی سطح و نقد شواهد میکروسکوپی (SEM ≠ Evidence)

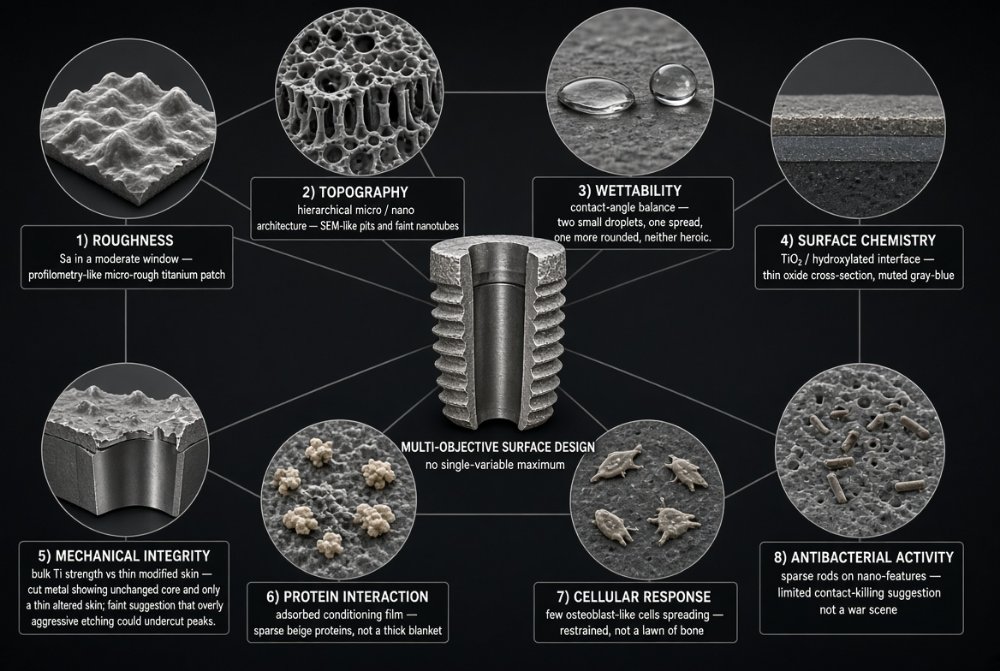

ضخامت پوشش (Coating Thickness) متغیری دوطرفه است؛ ضخامت‌های بالا (بالای ۵۰ میکرومتر) مستعد ترک‌های ناشی از تنش پسماند هستند، در حالی که لایه‌های نانومتری (زیر ۵ میکرومتر) چسبندگی عالی ارائه می‌دهند. از سوی دیگر، روش‌های استریلیزاسیون صنعتی (اشعه گاما، گاز اکسید اتیلن و اتوکلاو) می‌توانند پیوندهای بیومولکول‌ها را تخریب نمایند.

یک اصل بنیادین در ممیزی علمی دنسیس وجود دارد: «یک تصویر زیبای SEM به تنهایی شواهد علمی نیست!» میکروسکوپ الکترونی صرفاً مورفولوژی ۲ بعدی پستی و بلندی‌ها را نشان می‌دهد، اما هیچ اطلاعی از ترکیب عنصری (که نیازمند XPS است)، انرژی سطحی (که نیازمند زاویه سنجی تماس است)، استحکام چسبندگی برشی (که نیازمند تست خراش Scratch Test است) و ایمنی زیستی ارائه نمی‌کند.

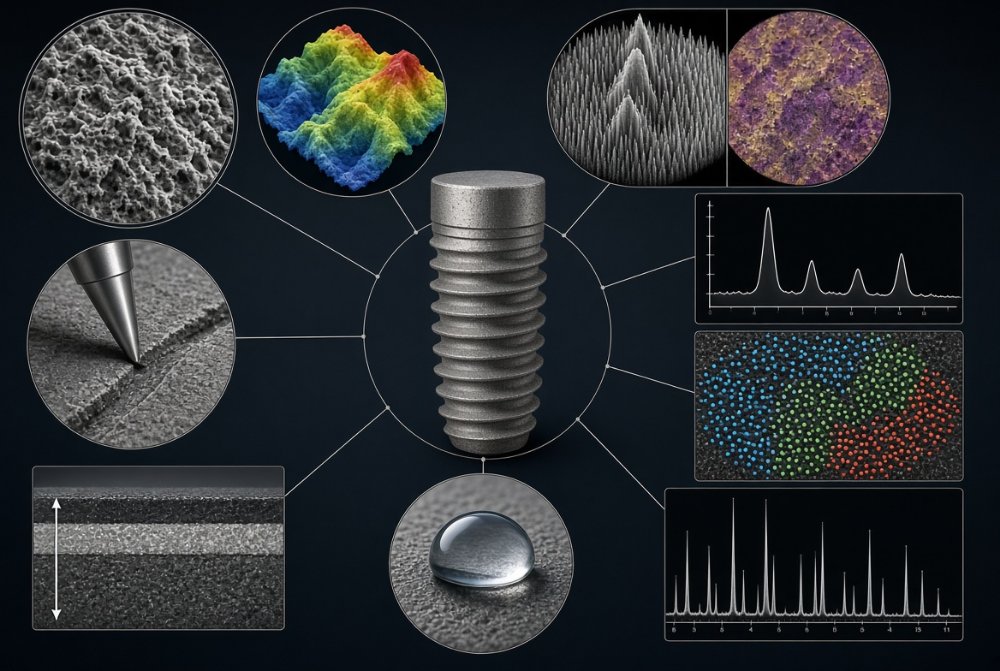

تصویر T12-23: متدولوژی مشخصه‌یابی چندوجهی؛ ترکیب آنالیز فیزیکی (AFM/Interferometry)، شیمیایی (XPS/EDS) و مکانیکی (Nanoindentation).

۳۶ تا ۴۳ نردبان شواهد بالینی و گلوگاه‌های ترجمه از آزمایشگاه به مطب

مسیر تبدیل یک کشف آزمایشگاهی به یک ایمپلنت قابل فروش در کلینیک، از یک نردبان شواهد چندپله‌ای عبور می‌کند:

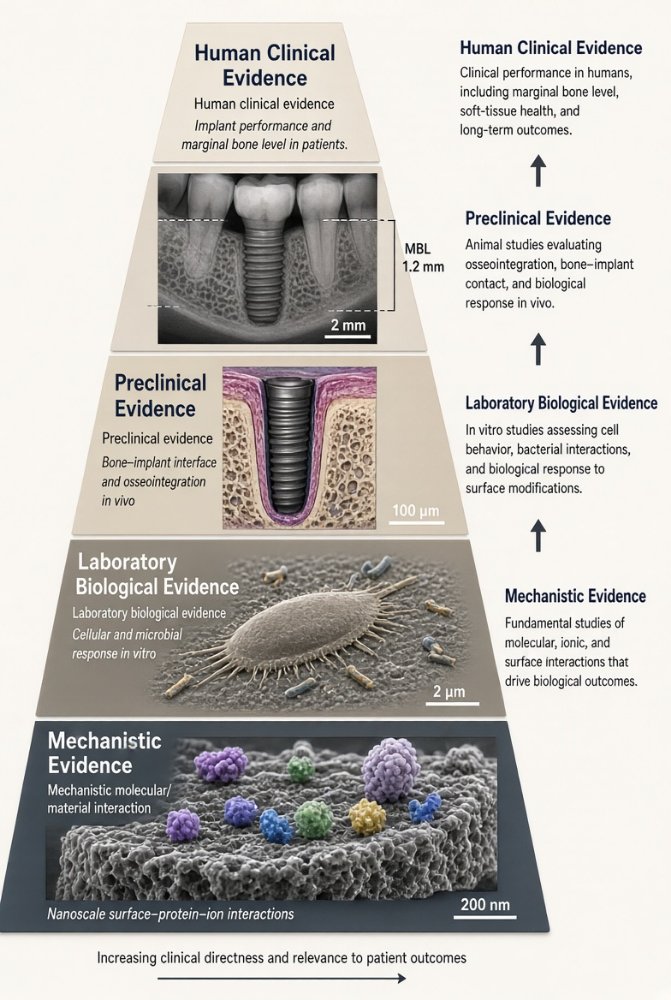

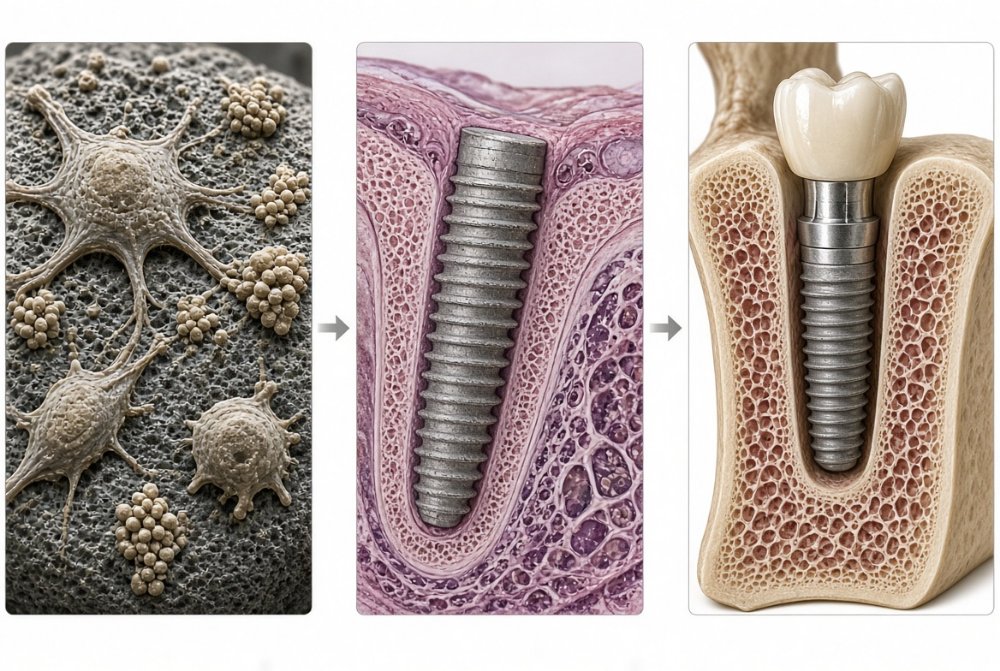

تصویر T12-22: نردبان شواهد علمی؛ چرا موفقیت سلولی در آزمایشگاه (In-vitro) معادل برتری بالینی در انسان نیست؟

تصویر T12-24: تکرارپذیری ساخت در مقیاس صنعتی؛ یکنواختی پوشش از بچ ۱ تا بچ ۱۰۰۰ و کنترل کیفی رگولاتوری.

۴۴ تا ۴۹ چارچوب تصمیم‌گیری، چک‌لیست ممیزی و جمع‌بندی نهایی

هر زمان یک نماینده علمی یا بروشور تجاری ادعا نمود که «این ایمپلنت دارای پوشش نوین بیواکتیو است و بالاترین نرخ استخوان‌سازی را تضمین می‌کند»، پرسش‌های چک‌لیست ۱۰ مرحله‌ای دنسیس را مطرح فرمایید:

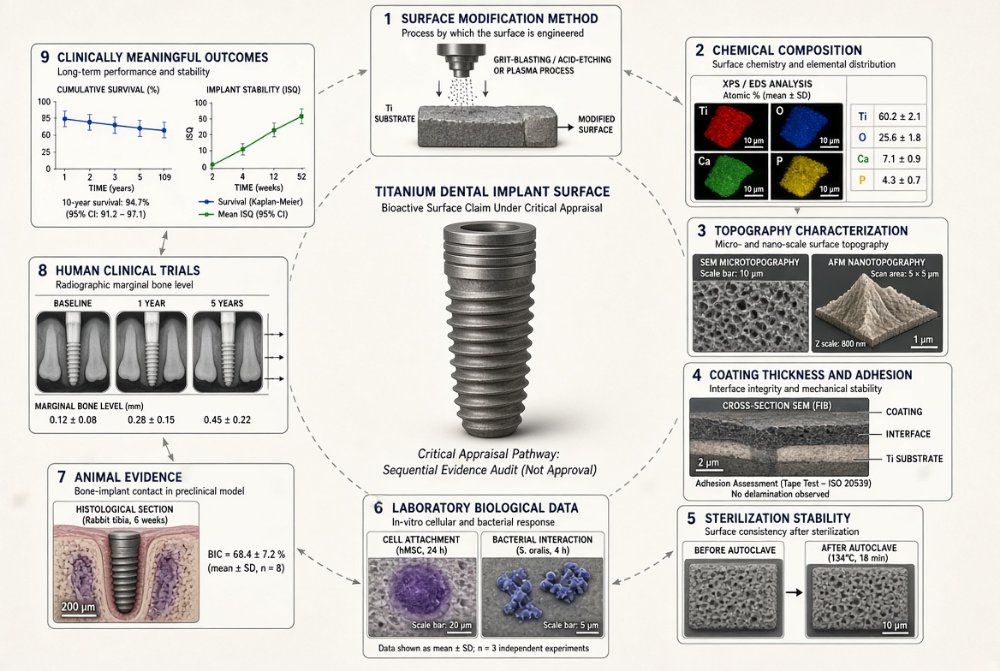

تصویر T12-28: فرآیند ممیزی علمی ادعاهای Bioactive Surface؛ تمایز میان واقعیت متالورژیک و شعار تبلیغاتی.

تصویر T12-29: تفکیک چهار لایه ادعای علمی در معرفی سطوح؛ از فرضیه تئوریک تا تأییدیه کارآزمایی بالینی تصادفی.

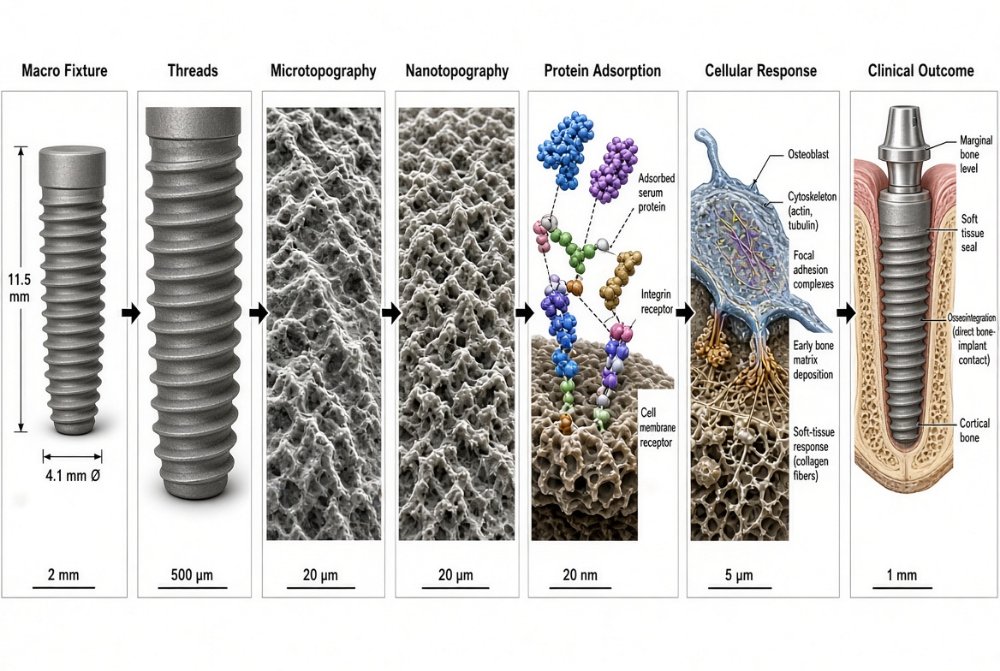

پوستر خلاصه تصویری (Visual Abstract) مقاله T12: سنتز یکپارچه مهندسی اصلاح سطح، پوشش‌های بیواکتیو، استئوایمونولوژی و چالش‌های پایداری مکانیکی در دانشنامه دنسیس.

۵۰ جایگاه T12 در گراف دانش دنسیس (Knowledge Graph)

1. The dental implant surface: a review of the past, present and future. J Mater Sci Mater Med. 2026;37(1):21. [PubMed: 41519933]
2. Surface modifications and coatings to improve osseointegration and antimicrobial activity on titanium surfaces: A statistical review over the last decade. J Orthop. 2025;67:68-87. [PubMed: 39902142]
3. Surface modification strategies to reinforce the soft tissue seal at transmucosal region of dental implants. Bioact Mater. 2024;36:112-130. [PubMed: 39308548]
4. Nature-inspired surface modification strategies for implantable devices. Mater Today Bio. 2025;31:101615. [PubMed: 40115053]
5. Structure Protects Function: A Multilevel Engineered Surface Modification Renders the Surface of Titanium Dental Implants Resistant to Bacterial Colonization. ACS Appl Mater Interfaces. 2025;17(5):7498-7509. [PubMed: 39869788]
6. Implant Surface Characteristics and Peri-Implant Outcomes: A Systematic Review of Clinical and Microbiological Evidence. Clin Oral Implants Res. 2026;37(2):145-162.
7. Does local bisphosphonate application or surface coating improve implant success? A systematic review. J Stomatol Oral Maxillofac Surg. 2026;127(4):102780. [PubMed: 41856477]

پرسش بالینی هم‌اندیشی: در به‌کارگیری ایمپلنت‌های دارای اصلاحات سطحی و پوشش‌های نوین بیواکتیو یا ضدمیکروبی، اولویت کلینیکی اصلی شما در انتخاب فیکسچر کدام است؟
