درک علم ایمپلنتولوژی هرگز با شناخت منفرد فیکسچر داخل استخوان کامل نمیشود. پس از قرارگیری ایمپلنت در فک، مجموعهای مهندسیشده از اجزای مکانیکی و پروتزی باید در هماهنگی میکرومتری با یکدیگر عمل کنند تا لنگرگاه استخوانی را به یک دندان بازسازیشده با فانکشن و استتیک پایدار تبدیل نمایند. سازمان غذا و داروی آمریکا (FDA) یک سیستم ایمپلنت را در سطح پایه متشکل از Implant Body و Dental Implant Abutment (همراه با پیچ اتصال اباتمنت) تعریف میکند. آکادمی پروستودانتیکس آمریکا (ADA) نیز بر اساس ویرایش دهم فرهنگ واژگان پروتز (GPT-10)، اباتمنت را رابط بنیادین میان بدنه ایمپلنت و روکش نهایی میداند. بنابراین نخستین اصل سری قطعات دنسیس این است: پروتز ایمپلنت یک مجموعه قطعه مستقل نیست؛ بلکه منظومهای بههمپیوسته از اینترفیسها (Interfaces) است.
چکیده اجرایی و نکات کلیدی در یک نگاه (Clinical Key Takeaways)
- سیستم در برابر قطعه: ایمپلنتولوژی پروتزی یک «زنجیره رابطها» است نه یک قطعه واحد؛ هر جزء دارای ژئومتری، تلورانس ساخت و سازگاری زیستمکانیکی تعریفشده است.
- تفکیک اجزای داخل دهان از اجزای انتقال اطلاعات: قطعاتی مانند ایمپرشن کوپینگ، آنالوگ و اسکنبادی موقتی بوده و تنها برای انتقال سهبعدی موقعیت فضایی ایمپلنت به لابراتوار یا نرمافزار CAD به کار میروند.
- شکست قطعه مساوی شکست ایمپلنت نیست: شل شدن پیچ، ساییدگی هگز یا شکست اباتمنت یک عارضه پروتزی (Prosthetic Complication) است و تا زمانی که استخوان و استئواینتگریشن حفظ شده باشد، ایمپلنت فیل نشده است.
- اصل سازگاری در سطح سیستم: ادعای تجاری سازگاری (Compatibility Claim) هرگز به معنای تطابق متالورژیک، عدم وجود میکروموشن یا عدم ایجاد میکروگپ در استفاده بلندمدت نیست.
📑 نقشه و سرفصلهای جامع اطلس قطعات C01
۵ فصل تخصصی • ۵۵ بخش بالینیجهت دسترسی سریع و مطالعه فصل مورد نظر در موبایل و دسکتاپ، روی هر یک از بخشهای زیر کلیک فرمایید:
تصویر C01-01 (تصویر مادر): کالبدشکافی جامع آناتومی کل سیستم پروتزی ایمپلنت دندان؛ تفکیک اجزای دائمی دهان از قطعات موقت ترانسفر و فرمدهنده.

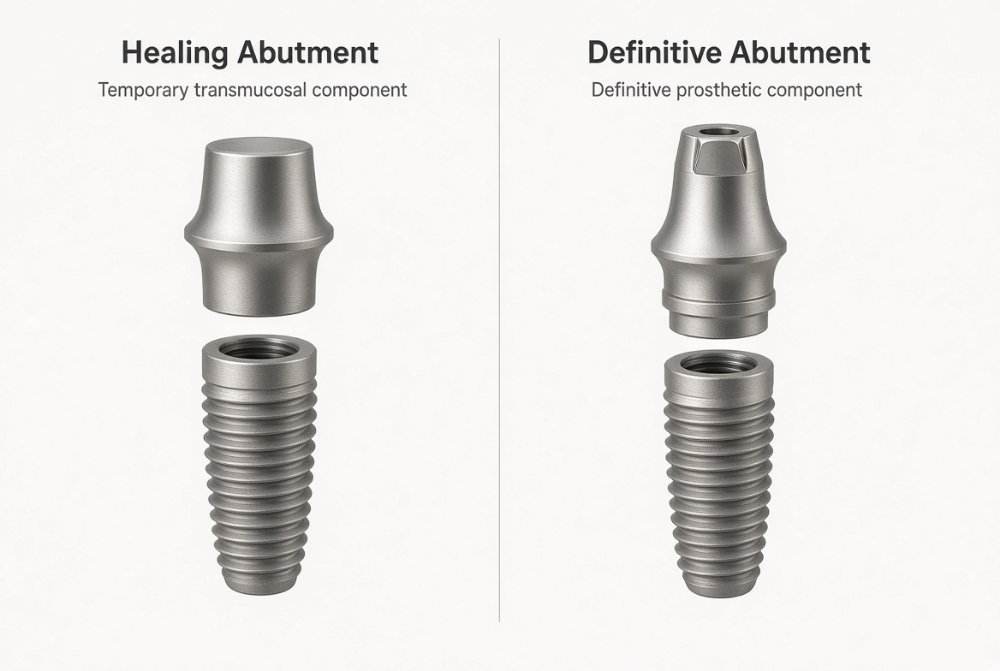

تصویر C01-06: مقایسه بالینی هیلینگ اباتمنت (موقت) با اباتمنت دائمی (Definitive)؛ فرمدهی بیولوژیک سالکوس در برابر تکیهگاه بارگذاری نهایی.
فصل اول: کالبدشکافی لایهبهلایه و آناتومی سیستم پروتزی ایمپلنت
شناخت بنیادی اجزای فیکسچر، کانکشن، اباتمنت، پیچ و زنجیره ۷ لایه پروتز بر پایه استانداردهای FDA و GPT-10.
۱. اصلاح یک خطای رایج؛ ایمپلنت صرفاً «پیچ + روکش» نیست
یکی از متداولترین سادهسازیهای آموزش عمومی این است که ایمپلنت را به دو جزء «پیچ داخل استخوان» و «روکش روی آن» خلاصه میکنند. هرچند این تصویر برای بیمار ملموس است، اما در کلینیک دندانپزشکی، بدنه ایمپلنت (Implant Body) و روکش پروتزی (Prosthetic Restoration) دو انتهای یک زنجیره چندمرحلهای هستند. در میان این دو، چندین اتصال مکانیکی، بیولوژیکی و اجزای انتقال اطلاعات قرار میگیرند:
│
└── Implant Body / Fixture (Endosseous)
│
└── Implant–Abutment Connection (IAC Interface)
│
├── Abutment (Stock / Custom / Multi-Unit)
│
└── Abutment Fixation Screw (Preload Generator)
│
└── Prosthetic Restoration (Crown / Bridge / Overdenture)
علاوه بر این زنجیره دائمی، در روند درمان اجزای موقت دیگری نظیر هیلینگ اباتمنت برای فرمدهی لثه و ایمپرشن کوپینگ یا اسکنبادی برای ثبت موقعیت فضایی فیکسچر به کار میروند که هرگز داخل دهان باقی نمیمانند، اما بدون آنها ساخت پروتز غیرممکن خواهد بود.

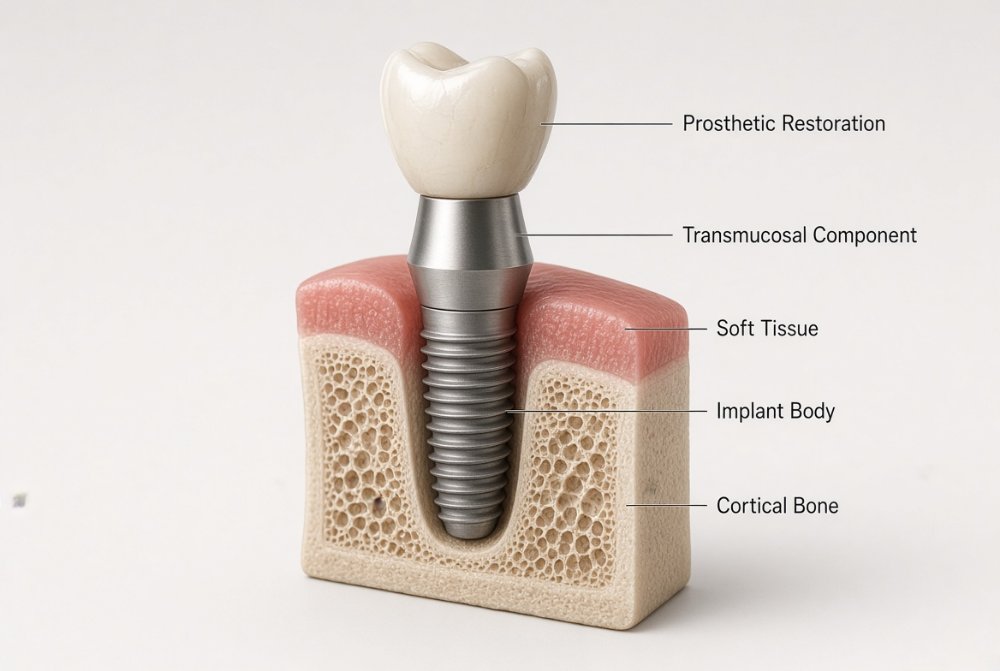

تصویر C01-07: اجزای ترنزموکوزال (Transmucosal Components)؛ ارتباط ارتفاع کالار اباتمنت با ضخامت بافت نرم لثه و استخوان کورتیکال.
۲. مفهوم سیستم پروتزی ایمپلنت (Implant Prosthetic System)
اصطلاح Implant Prosthetic System به مجموعه کاملی از قطعات گفته میشود که پیوند میان فیکسچر داخل استخوان و پروتز نهایی را برقرار ساخته یا اطلاعات دقیق موقعیت کاشت را در طول ورکفلو پروتزی منتقل مینمایند. این اجزا به دو دسته کلی تقسیم میشوند:
الف) اجزای عملکردی و متصل به ایمپلنت (Functional Components)
قطعاتی که مستقیماً به فیکسچر پیچ یا سمان میشوند و تحت بارگذاری جویدن قرار دارند؛ مانند انواع اباتمنت (Abutment)، پیچ اتصال (Abutment Screw) و پیچ پروتزی (Prosthetic Screw).
ب) اجزای انتقالدهنده اطلاعات (Transfer Components)
قطعاتی که موقعیت، جهتگیری هگز و عمق قرارگیری فیکسچر را به کست گچی یا فضای دیجیتال منتقل میکنند؛ نظیر ایمپرشن کوپینگ (Impression Coping)، آنالوگ (Implant Analog)، اسکنبادی (Scan Body) و کتابخانه دیجیتال (Digital Library).
۳. نقشه ۷ لایه اجزای سیستم ایمپلنتولوژی
برای جلوگیری از تداخل مفاهیم، ساختار کل قطعات ایمپلنت دندانی در دانشنامه دنسیس در قالب مدل ۷ لایه زیر طبقهبندی میشود:
| لایه | جزء اصلی سیستم | نقش مکانیکی و بیولوژیکی |
|---|---|---|
| ۰۱ | Implant Body / Fixture | لنگرگاه اندوستال داخل استخوان و میزبان رزوهها و کانکشن |
| ۰۲ | Implant–Abutment Connection | رابط هندسی، مقاومت به چرخش (Anti-rotation)، سیل اصطکاکی و پلتفرم سوئیچینگ |
| ۰۳ | Abutment | تکیهگاه پروتزی، جبران زاویه، هدایت کانتور خروج و گیر روکش |
| ۰۴ | Fixation Screw | تولید نیروی پیشبار الاستیک (Preload) برای مهار جدایش و لقی اتصال |
| ۰۵ | Transmucosal Components | مدیریت بافت نرم لثه و سالکوس (هیلینگ اباتمنت و کالار ترنزیشنال) |
| ۰۶ | Transfer Components | ثبت و انتقال مختصات فضایی ایمپلنت به کست یا مدل CAD (کوپینگ، آنالوگ، اسکنبادی) |
| ۰۷ | Prosthetic Restoration | بازسازی آناتومیک، اکلوژن، جویدن و زیبایی دندان از دست رفته |
۴. بدنه ایمپلنت یا فیکسچر (Implant Body / Fixture) چیست؟
Implant Body بخش اندوستال (Endosseous) سیستم است که با روش جراحی مستقیماً درون استخوان فک دریلشده (Osteotomy) قرار میگیرد. اصطلاح Fixture نیز که از زمان پروفسور برنمارک رواج یافت، معادل کلینیکی همین بخش است. طبق مقررات FDA (کد 21 CFR 872.3640)، بدنه ایمپلنت نقش ریشه مصنوعی دندان را ایفا کرده و تکیهگاهی پایدار برای تحمل نیروهای اکلوژال فراهم میسازد.

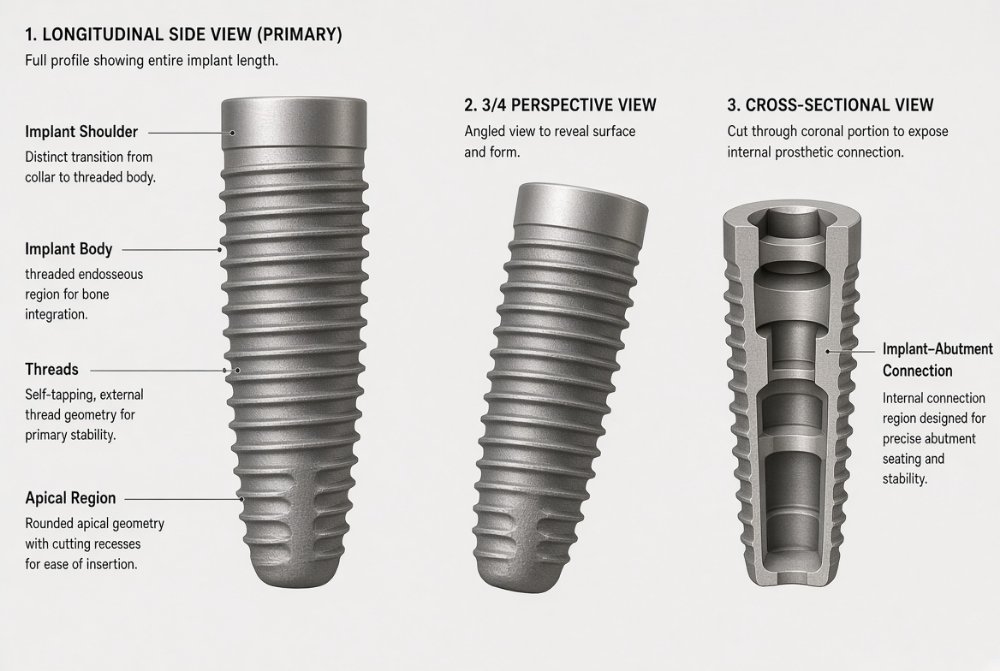

تصویر C01-02: کالبدشکافی بدنه فیکسچر (Implant Body)؛ نمای طولی، پرسپکتیو سهبعدی و مقطع عرضی اتصال پروتزی داخلی.
۵ و ۶. اتصال ایمپلنت و اباتمنت (IAC)؛ یک رابط مکانیکی فراتر از یک «شکل ظاهری»
میان بدنه ایمپلنت و اباتمنت یک اتصال مهندسیشده موسوم به Implant–Abutment Connection (IAC) قرار دارد. یکی از خطاهای متداول این است که کانکشن را تنها در قالب یک «شکل هندسی» نظیر اکسترنال هگز، اینترنال هگز یا مورس تیپر مخروطی (Conical) سادهسازی کنیم. در واقعیت، کانکشن یک Mechanical Interface پیچیده با متغیرهای زیر است:
- شاخص ضد چرخش (Indexing & Anti-rotation): ایجاد موقعیتیابی تکرارپذیر برای اباتمنتهای زاویهدار و روکشهای تکواحدی.
- انطباق اصطکاکی و تیپر (Friction & Taper): در اتصالات کُنیکال، زاویه مخروطی با ایجاد قفل اصطکاکی (Frictional Cold-weld Effect)، ریزحرکات میکروموشن را به زیر ۱۰ میکرومتر کاهش میدهد.
- میکروگپ و پمپ باکتریایی: تلورانس ساخت در کانکشن تعیینکننده نشت مایعات بیولوژیک و باکتریها (Microleakage) به فضای داخلی ایمپلنت است.
- تطابق در سراسر زنجیره: نوع کانکشن تعیین میکند کدام اباتمنت، کدام پیچ، کدام ایمپرشن کوپینگ و کدام اسکنبادی میتوانند به ایمپلنت متصل شوند.
مرورهای سیستماتیک مدرن (نظیر مرور ۲۰۱۸ و متاسنتزهای ۲۰۲۶) نشان دادهاند که هر دو گروه اتصالات اینترنال و اکسترنال در صورت رعایت اصول مکانیکی بقای بالای ۵ ساله دارند، اما رفتار توزیع تنش و الگوی عوارض پیچ در اتصالات مخروطی با پلتفرم سوئیچینگ برای حفظ استخوان کرستال مساعدتر است.

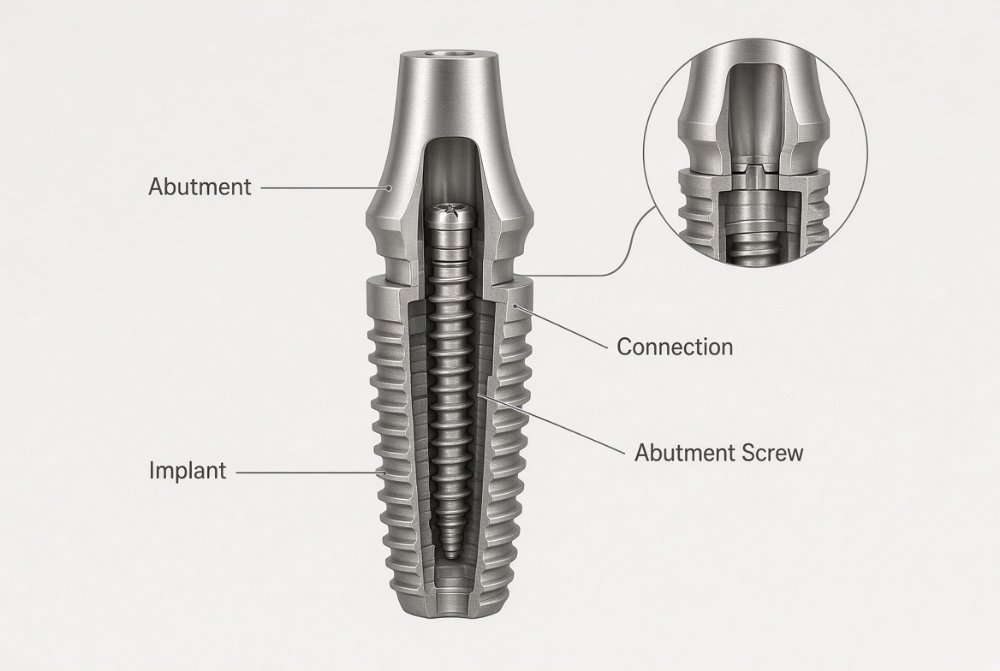

تصویر C01-03: مقطع اتصال ایمپلنت–اباتمنت (IAC Interface)؛ واکاوی جایگاه پیچ اتصال و سیل اصطکاکی مهارکننده میکروگپ.
۷. اباتمنت (Abutment) چیست؟ ۵ کارکرد محوری یک رابط پروتزی
بر اساس واژهنامه تخصصی پروتز دندان (GPT-10)، Abutment قطعه رابطی است که به بدنه ایمپلنت متصل شده و حمایت، گیر یا ثبات پروتز دندانی را فراهم میسازد. اباتمنت صرفاً یک قطعه واسط فلزی نیست، بلکه ۵ کارکرد همزمان را بر عهده دارد:

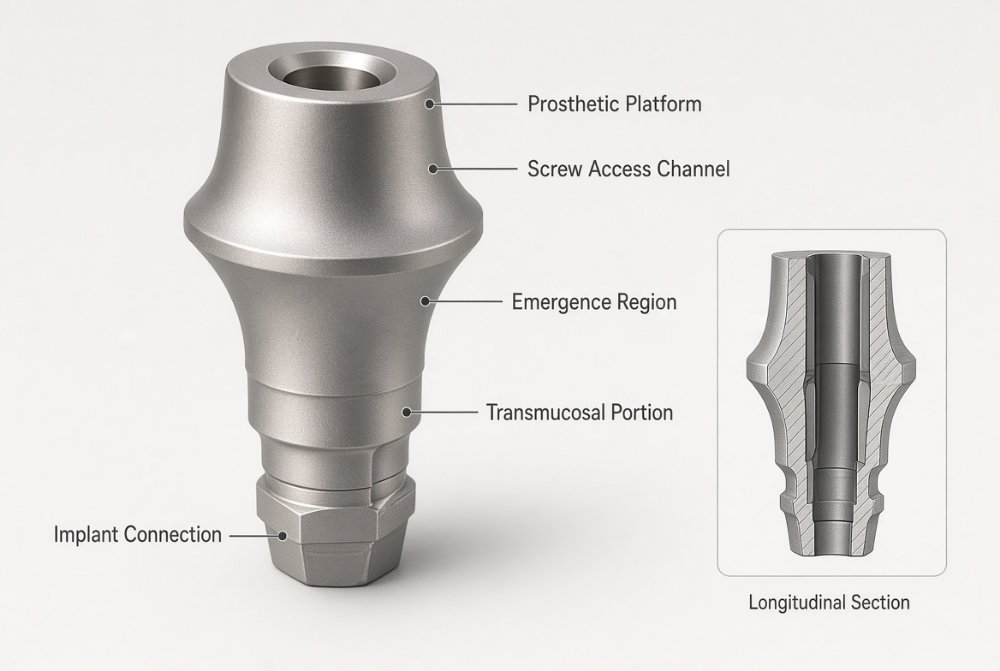

تصویر C01-04: آناتومی سهبعدی اباتمنت (Abutment Anatomy)؛ پلتفرم پروتزی، کانال دسترسی پیچ، کانتور خروج لثهای و اتصال فیکسچر.
۸. اباتمنت پیشساخته (Stock) در برابر سفارشی (Custom)؛ مقایسه علمی
از حیث فرایند تولید، اباتمنتها در دو شاخه اصلی قرار میگیرند:
اباتمنتهای استوک (Stock / Prefabricated)
توسط کارخانه سازنده با ابعاد و ارتفاع کالار از پیش تعیینشده تراش خوردهاند. مزایا شامل دسترسی سریع، تلورانس کارخانهای استاندارد و هزینه اقتصادی است؛ اما محدودیت اصلی آن عدم تطابق کامل مقطع گرد آن با فرم آناتومیک سالکوس لثه است.
بیشترین کاربرد: دندانهای خلفی با کاشت ایدهآلاباتمنتهای سفارشی (Custom CAD/CAM)
با طراحی رایانهای متناسب با موقعیت سهبعدی ایمپلنت و ضخامت لثه همان بیمار میلینگ میشوند (زیرکونیا، تیتانیوم یا تیبیس هایبرید). مزیت آنها کانتور بینقص بافت نرم، قرارگیری مارجین سمان در عمق امن زیر لثه و هدایت استتیک است؛ اما هزینه بالاتر و زمان ساخت طولانیتری دارند.
اصل طلایی: Custom بودن به خودی خود ضامن بقای بالاتر نیست!فصل دوم: بیومکانیک اتصالات، پیچ اباتمنت و پیشبار (Preload)
واکاوی گشتاور اعمالی، پیشبار الاستیک، پدیده سست شدن پیچ (Screw Loosening) و شبیهساز بالینی تورک بر پایه اجماع ITI.
۹. شواهد علمی درباره انتخاب Abutment؛ موضع اجماع بینالمللی ITI Consensus
در هفتمین کنفرانس اجماع بنیاد بینالمللی ایمپلنتولوژی (7th ITI Consensus Conference)، موضوع انتخاب اباتمنت و عملکرد Titanium-Base Abutments به عنوان نقطه عطف پروتز دیجیتال مورد واکاوی قرار گرفت. اجماع ITI اعلام میدارد که برای روکشهای تکواحدی متکی بر ایمپلنت، اباتمنتهای تیتانیوم بیس (Ti-Base) بقای کوتاهمدت مشابهی با اباتمنتهای تیتانیومی یکپارچه کلاسیک دارند؛ اما یک نکته استراتژیک را برجسته میسازد:
۱۰. پیچ اتصال اباتمنت (Abutment Screw)؛ بیومکانیک پیشبار (Preload) و پدیده لقی پیچ
پیچ اباتمنت صرفاً یک پین فلزی نگهدارنده نیست، بلکه یک ژنراتور مکانیکی نیرو است. با چرخاندن پیچ با گشتاور مشخص (Torque)، پیچ در طول محور خود تحت کشش الاستیک قرار گرفته و نیروی فشاری به نام Preload (نیروی پیشبار) ایجاد میکند. این نیروی پیشبار سطوح تماس فیکسچر و اباتمنت را با فشار به یکدیگر میچسباند تا از باز شدن مفصل تحت نیروهای جانبی جویدن جلوگیری نماید.
متاسنتزهای سیستماتیک ۲۰۲۶ نشان میدهند که هندسه اتصال، روکشهای کاهنده اصطکاک (نظیر کربن شبهالماس یا طلا) و بارگذاری چرخهای (Cyclic Loading) بیشترین اثر را بر ثبات پیچ دارند. کاهش پیشبار در اثر پدیده نشست میکرونی (Settling Effect) در ساعات اولیه بارگذاری، علت شماره یک شل شدن پیچ اباتمنت (Screw Loosening) در کلینیک است.

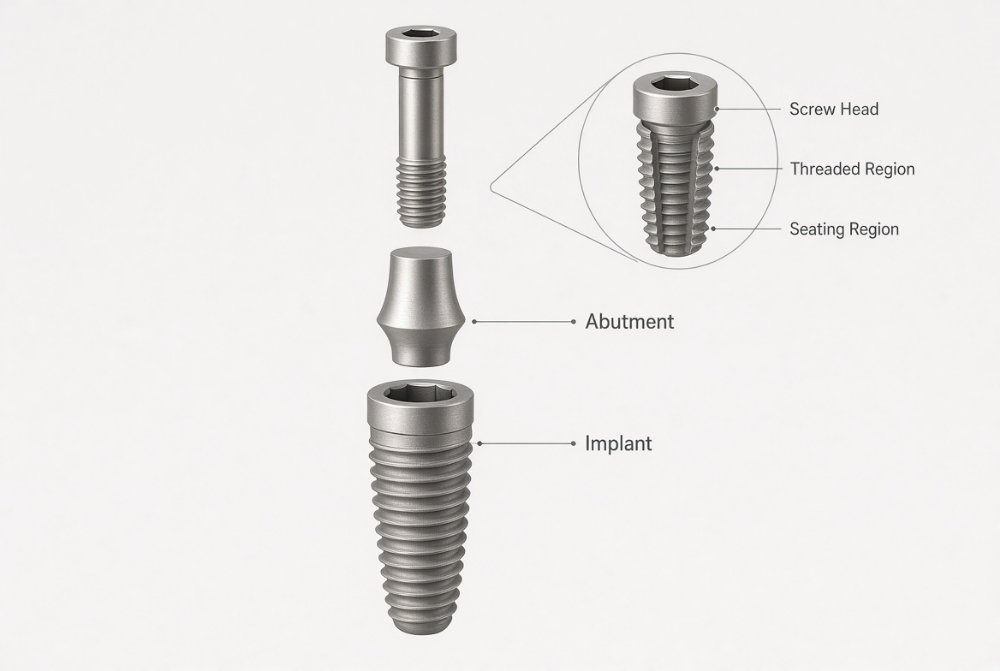

تصویر C01-05: بیومکانیک پیچ اباتمنت (Abutment Screw)؛ ساختار هدایت گشتاور و تولید نیروی پیشبار الاستیک (Preload) جهت مهار لقی.
⚠️ کمتر از ۱۵ N.cm — منطقه پرخطر شل شدن قطعی پیچ (Under-Torque & Micromotion)▾
دستورالعمل بالینی: هرگز پیچ اباتمنت نهایی را با دست سفت نکنید؛ استفاده از ترکرنچ کالیبرهشده الزامی است.
🟡 ۲۰ تا ۲۵ N.cm — منطقه احتیاط: اباتمنتهای موقت و پیچ روکش مولتییونیت▾
دستورالعمل بالینی: در دندانهای خلفی تکواحدی، تورک را تا محدوده مصوب (۳۰ الی ۳۵ N.cm) افزایش دهید.
🟢 ۳۰ تا ۳۵ N.cm — منطقه طلایی و استاندارد (Optimal Preload Zone - گلدن زون)▾
دستورالعمل بالینی دنسیس: حتماً پس از ۱۰ دقیقه از بستن اولیه، عمل سفت کردن مجدد (Retorque) را با همان گشتاور تکرار فرمایید تا افت ناشی از نشست میکرونی سطوح (Settling Effect) کاملاً جبران شود.
🚨 بیش از ۴۰ N.cm — منطقه بحرانی: تغییر شکل پلاستیک و شکستن پیچ (Over-Torque & Fracture)▾
دستورالعمل بالینی: خارج کردن استامپ پیچ شکسته از داخل فیکسچر نیازمند کیتهای نجات اولتراسونیک و مهارت بالاست؛ هرگز از تورکهای فراتر از کاتالوگ سازنده استفاده نفرمایید.
۱۱ و ۱۲. اجزای ترنزموکوزال و هیلینگ اباتمنت (Healing Cap)؛ شواهد ۲۰۲۶
ایمپلنت از محیط سخت استخوانی به سمت محیط میکروبی دهان امتداد مییابد. ناحیه گذرگاهی بافت نرم به نام Transmucosal Zone توسط اجزایی نظیر هیلینگ اباتمنت (Healing Abutment) در دوران ترمیم شکل میگیرد. در این ناحیه سیل بافت همبند مانع از نفوذ بیوفیلم و بروز موکوزیت یا پریایمپلنتیت میشود.
در یک مرور سیستماتیک منتشرشده در سال ۲۰۲۶ توسط مانفردینی و همکاران (Manfredini et al.)، هیلینگ اباتمنتها به ۳ دسته استاندارد (گرد)، آناتومیک و سفارشی (Customized) تقسیم شدند. همچنین متاسنتز ۲۰۲۶ تامیم (Tamim et al.) روی ایمپلنتهای فوری نشان داد که اگرچه هیلینگهای سفارشی حفظ خط کانتور لثه را تسهیل میکنند، اما از نظر تغییرات حجم استخوان تفاوت چشمگیری با هیلینگهای استاندارد ایجاد نکردهاند؛ بنابراین ضرورت هر قطعه باید بر اساس اندیکاسیون بالینی ارزیابی شود نه مد تجاری.
۱۳ و ۱۴. روکش نهایی پروتزی؛ تقابل Screw-Retained و Cement-Retained
در انتهای زنجیره سیستم، Prosthetic Restoration قرار دارد. نحوه اتصال روکش به اباتمنت یا فیکسچر به دو مکتب بالینی تقسیم میشود:
روکش پیچشونده (Screw-Retained)
پروتز با پیچ مستقیماً به ایمپلنت یا مولتییونیت متصل میشود. مزیت بزرگ آن قابلیت برداشتن آسان (Retrievability)، عدم وجود سمان زیر لثه و پیشگیری از پریایمپلنتیت ناشی از سمان باقیمانده (Cement-induced Peri-implantitis) است؛ چالش آن نیاز به قرارگیری سوراخ دسترسی پیچ در ناحیه غیر استتیک است.
روکش سمانشونده (Cement-Retained)
ابتدا اباتمنت با تورک به فیکسچر بسته شده و سپس روکش روی آن سمان میشود. مزایا شامل زیبایی کامل بدون سوراخ دسترسی، تطابق ساده اکلوژن و جبران واگراییهای شدید است؛ اما پاکسازی سمان اضافه در زیر لثه خطرناکترین چالش آن است.
تصویر C01-10: مقایسه روکش پیچشونده (Screw-Retained) با روکش سمانشونده (Cement-Retained)؛ مزایا و ملاحظات بالینی سوراخ دسترسی در برابر سمان سابجینجیوال.
۱۵ تا ۱۸. ترانسفر قطعات؛ ایمپرشن کوپینگ و آنالوگ فیکسچر
ایمپرشن کوپینگ (Impression Coping) وظیفه دارد مختصات سهبعدی ایمپلنت (محورهای X, Y, Z، چرخش هگز و عمق لثه) را بهتری قالبگیری منتقل کند. این قطعه در دو فرم کلینیکی استفاده میشود:
- تکنیک تری باز (Open Tray / Pick-up): کوپینگ با پیچ بلند به ایمپلنت بسته شده و همراه با ست شدن ماده قالبگیری داخل تری باقی میماند و پس از باز کردن پیچ از بالا خارج میشود؛ این روش بالاترین دقت را در ایمپلنتهای غیرموازی دارد.
- تکنیک تری بسته (Closed Tray / Transfer): کوپینگ روی ایمپلنت باقی مانده، تری از دهان خارج شده و سپس کوپینگ باز شده و به آنالوگ بسته و درون جایگاهش در تری جاگذاری (Re-seat) میشود؛ خطای جابهجایی در این روش بالاتر است.
آنالوگ ایمپلنت (Implant Analog) کپی متالورژیک فیکسچر است که پس از قالبگیری به انتهای کوپینگ متصل شده و درون گچ کست ریخته میشود تا موقعیت واقعی ایمپلنت دهان را در میز لابراتوار بازسازی کند.

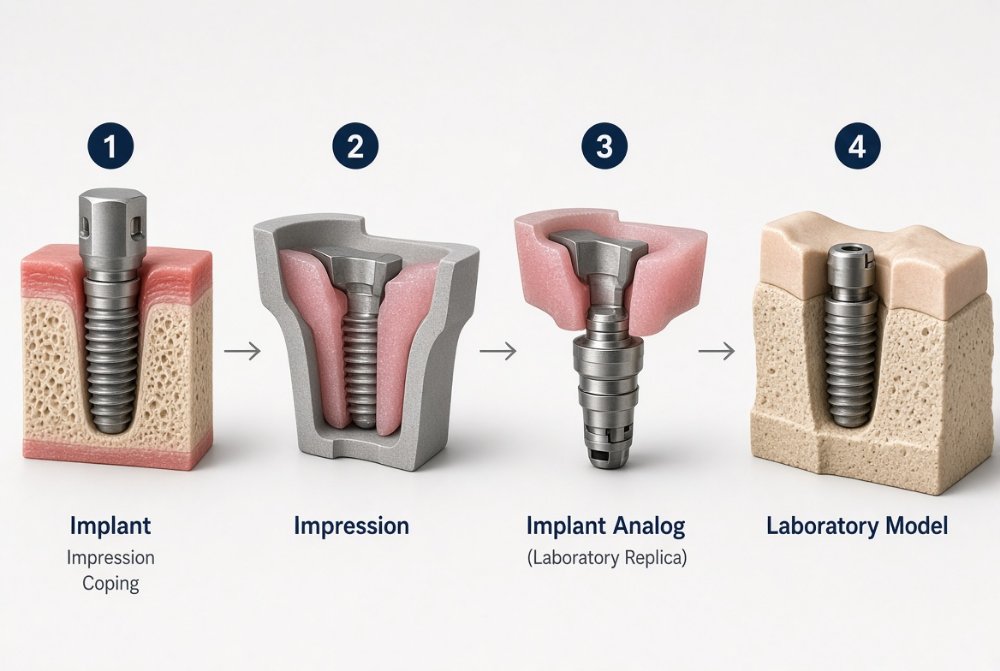

تصویر C01-08: مراحل قالبگیری کانونشنال فیزیکی؛ از بستن ایمپرشن کوپینگ تا قرارگیری آنالوگ در کست گچی لابراتوار.
فصل سوم: ورکفلو دیجیتال، اسکنبادی و اصالت قطعات
ترانسفر نوری با اسکنبادی، کتابخانههای CAD/CAM، مقایسه ۳ ورکفلو بالینی و چالش اصالت قطعات اورجینال در برابر کپی.
۱۹ و ۲۰. اسکنبادی (Scan Body) چیست؟ جهش از قالبگیری فیزیکی به مختصات نوری
در دندانپزشکی دیجیتال، Scan Body جایگزین مستقیم ایمپرشن کوپینگ فیزیکی است. اسکنبادی قطعهای با هندسه و سطوح زاویهدار مشخص (معمولاً ساختهشده از پلیاتر اترکتون PEEK یا تیتانیوم گرید ۵) است که با اسکنر داخل دهانی (Intraoral Scanner) ثبت میشود. نرمافزار CAD با تطبیق مش نوری اسکنبادی با فایل مرجع خود، موقعیت، زاویه و چرخش هگز فیکسچر را در فضای سهبعدی بازسازی میکند.
ایمپرشن کوپینگ (آنالوگ فیزیکی)
- نیازمند ماده قالبگیری سیلیکونی و تری اختصاصی
- احتمال تغییر بعد الاستومر یا خطای گچریزی
- ثبت فیزیکی با آنالوگ برنجی در کست گچی
اسکنبادی (مختصات دیجیتال)
- اسکن نوری مستقیم در دهان بدون تری و خفگی بیمار
- انطباق الگوریتمی با لایبرری دیجیتال (Best-fit Algorithm)
- وابسته به مهارت اپراتور، نور محیط و خطای Stitching اسکنر
تصویر C01-09: ثبت مختصات نوری با اسکنبادی اینترااورال و انطباق الگوریتمی با لایبرری دیجیتال ایمپلنت در نرمافزار CAD.
۲۱ و ۲۲. کتابخانه دیجیتال (Digital Library) و زنجیره «فیزیکی ← دیجیتال ← فیزیکی»
Digital Implant Library مجموعه دادههای ریاضی و هندسی رسمی از پلتفرم ایمپلنت، اباتمنتها و پیچها است که در نرمافزارهای طراحی (مانند Exocad و 3Shape) بارگذاری میشود. اسکنبادی بدون کتابخانه دیجیتال معتبر، صرفاً یک جسم اسکنشده بدون هویت است.
۱. جهان فیزیکی (Physical): استخوان، فیکسچر کاشتشده و دهان بیمار.
۲. جهان دیجیتال (Digital): اسکنبادی، ابر نقاط، تطابق لایبرری و طراحی مجازی اباتمنت/روکش (CAD).
۳. بازگشت به جهان فیزیکی (Physical): میلینگ یا پرینت سهبعدی روکش و تحویل آن پای یونیت.
هر خطای میکرونی در مرحله دوم، مستقیماً به ناسازگاری مکانیکی در مرحله سوم منتهی میشود.
۲۳. آیا همه قطعات همیشه استفاده میشوند؟ مقایسه سه ورکفلو بالینی
خیر! پروتکل درمانی تعیین میکند کدام قطعات وارد زنجیره شوند:
تصویر C01-14: مقایسه گامبهگام ورکفلو کانونشنال (Conventional Workflow) در برابر ورکفلو تمامدیجیتال (Digital Workflow)؛ از کاشت فیکسچر تا تحویل پروتز نهایی.
۲۴ و ۲۵. چالش حیاتی «سازگاری قطعات»؛ تفاوت قطعه اورجینال (Original) با کپی (Compatible)
یکی از مخاطرهآمیزترین بخشهای پروتز ایمپلنت، کاربرد قطعات اصطلاحاً سازگار (Compatible / Third-party) است. شرکتی ممکن است ادعا کند: «این اباتمنت با فیکسچر برند X سازگار است.» اما در پژوهشهای متالورژیک و سهبعدی نشان داده شده است که:
- انحراف در تلورانس میکرونی: تلورانس ساخت اباتمنت اورجینال زیر ۵ میکرومتر است، اما در قطعات غیراورجینال این خطا تا ۱۵ الی ۳۰ میکرومتر میرسد که باعث افزایش میکروگپ و ریزحرکت میشود.
- عدم تطابق زاویه تیپر در کانکشنهای مخروطی: اختلاف زاویه حتی به اندازه ۰.۵ درجه در مورس تیپر، قفل اصطکاکی را مختل کرده و بار را مستقیماً روی پیچ میاندازد.
- ساییدگی و فرسایش فلز (Wear & Fretting): تفاوت در سختی آلیاژ تیتانیوم (Grade 4 در برابر Grade 5) موجب آسیب برگشتناپذیر به هگز داخلی فیکسچر کاشتشده درون فک میشود.
تصویر C01-11: اطلس سازگاری قطعات دنسیس؛ خطرات بیومکانیکی کاربرد اباتمنتها و پیچهای کپی غیر اورجینال (Third-Party) و فرسایش هگز فیکسچر.
۲۶ و ۲۷. متریال قطعات پروتزی؛ تیتانیوم گرید ۵ در برابر زیرکونیا
انتخاب ماده سازنده اباتمنت را نباید از هندسه و بارگذاری دندان جدا کرد. شواهد مروری ITI Consensus 2023 نشان میدهند که در بافتهای نرم نازک (Thin Biotype) قدامی، اباتمنتهای زیرکونیا یا تیبیس با کلاهک سرامیکی از سایه افتادن خاکستری فلز جلوگیری میکنند؛ اما در نواحی خلفی یا بیماران با براکسیسم، استحکام تسلیم بالای تیتانیوم گرید ۵ (Ti-6Al-4V) استاندارد طلایی و بیرقیب بقای مکانیکی است.
فصل چهارم: اینترفیسها، انطباق پاسیو و ویزارد بالینی انتخاب قطعات
۵ اینترفیس حیاتی سیستم پروتزی، پدیده میسفیت، انطباق پاسیو و ویزارد هوشمند تصمیمگیری بالینی سر یونیت.
۲۸ تا ۳۰. برهمکنش بافت نرم، موقعیت ۳ بعدی فیکسچر و طراحی پروتز
انتخاب اباتمنت تابعی از موقعیت سهبعدی فیکسچر (3D Position) است. انحراف فیکسچر در سه بعد، پیامدهای مستقیم پروتزی دارد:
- بعد مزیودیستال (Mesiodistal): انحراف یا نزدیکی به دندانهای مجاور تعیینکننده ضخامت دیواره اباتمنت و پیشگیری از تخریب پاپیلا است.
- بعد باکولینگوال (Buccolingual): قرارگیری بیش از حد لبیال، سوراخ دسترسی پیچ را به لبه برنده یا سطح لبیال میآورد و پزشک را مجبور به استفاده از اباتمنتهای زاویهدار (Angled) یا کانالهای پیچی زاویهدار (Angled Screw Channel - ASC) میکند.
- بعد آپیکوکورونال (Apicocoronal): عمق کاشت زیر استخوان (Subcrestal vs Equicrestal) مستقیماً ارتفاع کالار (Collar Height) هیلینگ و اباتمنت را جهت تامین پهنای بیولوژیک (Biological Width ۳ میلیمتر) دیکته میکند.
۳۱ تا ۳۳. پدیده میسفیت (Misfit) و انطباق پاسیو (Passive Fit)؛ شکست قطعه مساوی شکست ایمپلنت نیست!
یکی از اصول بنیادین این مقاله این است: Component Failure ≠ Implant Failure. اگر پیچ اباتمنت شل شود یا بشکند، تا زمانی که استخوان فیکسچر سالم باشد، با تعویض قطعه پروتزی درمان نجات مییابد. علت شماره یک این شکستها، پدیده میسفیت (Misfit) یا عدم انطباق پاسیو میان فریمورک پروتز و فیکسچرها است.
تصویر C01-12: مقایسه انطباق کامل (Well-Mated Interface) با میسفیت (Misfit)؛ اثر عدم انطباق پاسیو در ایجاد میکروگپ و تنشهای مخرب استخوان.
۳۴. پنج اینترفیس اصلی سیستم پروتزی ایمپلنت دندان
عملکرد سیستم متکی بر پایداری همزمان این ۵ مرز مشترک (Interfaces) است:
ویزارد تصمیمگیری بالینی: انتخاب قطعات پروتزی (Clinical Abutment Selector)
شرایط بیمار را مشخص کنید تا قطعه پیشنهادی، پروتکل قالبگیری و گشتاور بستن استاندارد نمایش داده شود:
سادهترین و اقتصادیترین راهکار برای روکشهای تکواحدی خلفی با محور کاشت موازی. ارتفاع کالار متناسب با ضخامت بیوتیپ لثه انتخاب شود تا مارجین زیرلثهای ایدهآل شکل گیرد.
سناریوی ۱ روکش تکواحدی خلفی با محور موازی (Single Posterior Straight) ▾
گشتاور استاندارد: ۳۰ الی ۳۵ نیوتنسانتیمتر (N.cm)
ورکفلو پیشنهادی: قالبگیری تری بسته با اسنپکپ یا اسکن دیجیتال با اسکنبادی تیتانیومی؛ اقتصادیترین و سریعترین پروتکل با ثبات عالی در اکلوژن خلفی.
سناریوی ۲ روکش تکواحدی قدامی با انحراف زاویه (Single Anterior Angled / Aesthetic) ▾
گشتاور استاندارد: ۲۵ الی ۳۰ نیوتنسانتیمتر (N.cm)
ورکفلو پیشنهادی: قالبگیری تری باز فیکسچر لول با پترن رزین یا اسکن دقیق دیجیتال؛ کانال دسترسی پیچ به سطح لینگوال یا پالاتال منتقل شده و زیبایی لبیال به طور کامل تضمین میشود.
سناریوی ۳ پروتزهای چندواحدی بریج و فولآرچ (Multi-Unit Bridges & Full-Arch) ▾
گشتاور استاندارد: پیچ اباتمنت به فیکسچر ۳۰ N.cm / پیچ پروتز به مولتییونیت ۱۵ N.cm
ورکفلو پیشنهادی: ایمپرشن کوپینگ تری باز اسپلینتشده با آکریل دورالی یا اسکنبادی مولتییونیت؛ اصلاح واگرایی تا ۴۰ درجه و انتقال لول اتصال به بالای لثه جهت محافظت دائمی از بافت نرم.
سناریوی ۴ پروتزهای متحرک متکی بر ایمپلنت و اوردنچر (Implant Overdenture / Locator) ▾
گشتاور استاندارد: ۳۰ نیوتنسانتیمتر (N.cm)
ورکفلو پیشنهادی: قالبگیری با ترانسفر اتچمنت یا ثبت مستقیم داخل دهانی با اکریل خودسختشونده؛ نگهداری الاستیک دست دندان و قابلیت تعویض دورهای کپهای پلاستیکی با درجات گیر متفاوت.
۳۵ تا ۳۸. اطلس قطعات در برابر کاتالوگ تجاری فروش؛ تفاوت دیدگاه علمی با بازاریابی
کاتالوگ تجاری شرکتها صرفاً فهرستی از کدهای محصول (Part Numbers) با ادعای «بهترین بودن» است. در مقابل، Component Atlas دنسیس یک چارچوب تصمیمگیری بیومکانیکی ارائه میدهد که در آن مشخص است کدام قطعه با کدام تلورانس و با چه شواهدی برای کدام بیمار تجویز میشود.
فصل پنجم: رد خطاهای رایج، هماندیشی بالینی، منابع و پرسشهای متداول
تصحیح باورهای غلط، نظرسنجی زنده ناپکامرس، مراجع بینالمللی و پاسخ تشریحی به سوالات پرتکرار کلینیکی.
۳۹. رد ۹ خطای رایج کلینیکی در فهم قطعات پروتزی ایمپلنت
اصلاح: ایمپلنت بدنه اندوستال داخل استخوان است؛ اباتمنت رابط ترنزموکوزال میان فیکسچر و روکش است.
اصلاح: هیلینگ اباتمنت هندسه تراشخورده برای گیر روکش ندارد و صرفاً فرمدهنده موقت سالکوس لثه است.
اصلاح: کوپینگ قطعه انتقال ابعاد فضایی است و پس از ریختن کست گچی دور انداخته یا استریل میشود.
اصلاح: آنالوگ قطعه برنجی یا استیل ارزانقیمت بدون پوشش زیستی است که تنها کانکشن داخلی فیکسچر را در گچ بازسازی میکند.
اصلاح: در قالبگیریهای چندواحدی و فولآرچ، خطای Stitching اسکنرهای نوری میتواند میسفیت بیشتری نسبت به روش تری باز اسپلینتشده ایجاد کند.
اصلاح: شواهد نشان میدهند در دندانهای خلفی با موقعیت ایدهآل و لثه ضخیم، اباتمنت استوک بقا و سادگی کاملاً یکسانی دارد.
اصلاح: اباتمنتهای تمامزیرکونیا در کانکشن داخلی شکنندهترند و Ti-Base با ساختار هیبرید دوگانه، مقاومت و استتیک بالاتری را ترکیب میکند.
اصلاح: گشتاور فراتر از استاندارد موجب کج شدن رزوههای فیکسچر داخل استخوان و شکستن سر پیچ در عمق کانکشن میشود.
اصلاح: تلورانس ساخت شرکتهای کپیکننده تا ۱۰ برابر بیشتر است و منجر به میکروگپهای عفونتزا و شکستگی پیچ میشود.
۴۰ تا ۴۵. جمعبندی نهایی و نقشه راه مقالات آینده سری C
مقاله C01 نخستین قطب از «اطلس قطعات و اباتمنتهای دنسیس» است. این مقاله نشان داد که پروتز ایمپلنت یک قطعه واحد نیست؛ بلکه اکوسیستمی از رابطهای بهینهسازیشده است. در مقالات بعدی این سری تخصصی، تکتک این قطعات با جزئیات میکرونی واکاوی خواهند شد:
Internal Hex در برابر Conical و مقایسه میکروگپ
اندیکاسیونها، ارتفاع کالار و پروتکل تراش
طراحی دیجیتال زیستپذیر و شکلدهی لثه
روکشهای پیچی و پیوند متالورژیک زیرکونیا
تصویر C01-13: نقشه دانشی جامع اجزای پروتزی دنسیس (C01 Knowledge-Map)؛ شبکه تعامل اجزای ششگانه فیکسچر، کانکشن، اباتمنت، پیچ، ترانسفر و روکش.
تصویر C01-15 (تصویر پایانی Hero): خلاصه بصری سیستم پروتزی ایمپلنت دندان؛ پیوند یکپارچه فیکسچر، کانکشن، اباتمنت و روکش نهایی در دانشنامه دنسیس.
هماندیشی بالینی همکاران (Clinical Consensus Poll)
همکار گرامی، در بازسازی تکواحدی دندانهای مولار خلفی با شرایط کاشت استاندارد، ترجیح بالینی روتین شما کدام است؟
📚 شواهد علمی و منابع بالینی مرجع (Evidence & Source Registry)
این مقاله بر پایه اجماع رسمی ITI Consensus، دستورالعملهای FDA، ترمینولوژی GPT-10 و مرورهای سیستماتیک متاسنتز ۲۰۲۴ تا ۲۰۲۶ تدوین شده است:
❓ پرسشهای متداول پیرامون اجزای سیستم پروتزی ایمپلنت
پاسخهای بالینیتفاوت بنیادین بدنه ایمپلنت (Fixture) با اباتمنت (Abutment) چیست؟▾
چرا پدیده نشست میکرونی (Settling Effect) باعث شل شدن پیچ میشود؟▾
آیا اسکنبادی دیجیتال جایگزین کامل قالبگیری فیزیکی است؟▾
خطر اصلی کاربرد اباتمنتهای غیر اورجینال (Third-Party) چیست؟▾
The current local time is: 2026-10-07T22:28:40+02:00.
