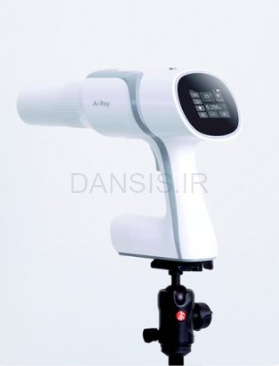

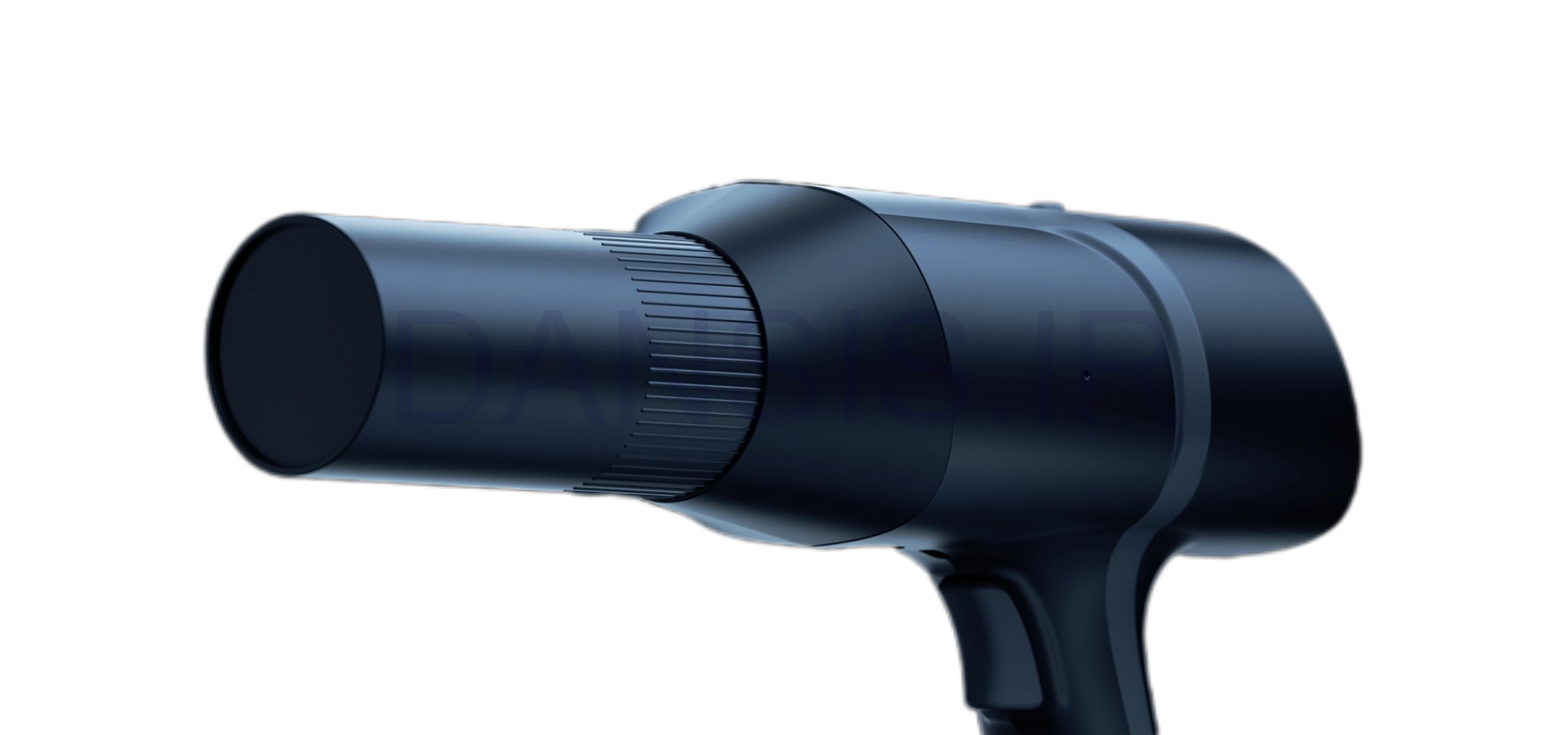

دستگاه رادیوگرافی پرتابل وودپیکر Woodpecker Ai Ray؛ اوج رزولوشن با تیوب DC توشیبا
دستگاه رادیوگرافی پرتابل وودپیکر مدل Ai Ray یکی از پیشرفته‌ترین و ایمن‌ترین سیستم‌های گرافی داخل دهانی پرتابل در دندانپزشکی مدرن است. این دستگاه با بهره‌گیری از تیوب ژاپنی Toshiba DC با کانون فوق‌ریز (Focal Spot) ۰.۴ میلی‌متر، ولتاژ پرنفوذ ۷۰ کیلوولت و جریان ۳ میلی‌آمپر، شفاف‌ترین گرافی‌های تشخیصی را با حداقل دوز اشعه برای بیمار به ثبت می‌رساند. باتری غول‌پیکر ۱۵۰۰۰ میلی‌آمپر ساعت به همراه سیستم شارژ سریع ۸۰ وات و شیلد دوبل سربی داخلی، کاربری ایمن و مداوم در کلینیک‌های پرتردد، جراحی‌های ایمپلنت و درمان‌های اندودانتیکس را بدون کوچک‌ترین افت ولتاژ تضمین می‌کند.
🔬
کانون اشعه (Focal Spot)
۰.۴ میلی‌متر (Toshiba)
⚡
ولتاژ و جریان تیوب
70kV / 3mA ثابت
🔋
ظرفیت باتری لیتیومی
15000mAh (۱۵۰۰ اکسپوز)
🚀
فناوری سوپرشارژ
فست شارژ 80W
🛡️
شیلد محافظ پرتو
شیلد سربی دوبل داخلی
⚖️
وزن ارگونومیک دستگاه
۲.۴ کیلوگرم متعادل
📋 نقشه راه و سرفصل‌های بررسی تخصصی رادیوگرافی وودپیکر Ai Ray:
۱. معماری مولد اشعه فرکانس بالا (DC Inverter) و تیوب ژاپنی توشیبا
بزرگ‌ترین تفاوت میان دستگاه‌های رادیوگرافی قدیمی AC و سیستم‌های پرتابل مدرن، شکل موج ولتاژ تولیدی است. در دستگاه‌های متناوب (AC)، ولتاژ بین قله مثبت و منفی نوسان می‌کند که منجر به تولید مقدار زیادی پرتوهای کم‌انرژی («پرتوهای نرم» یا Soft X-rays) می‌شود؛ این پرتوها توان عبور از استخوان و دندان را ندارند و تنها دوز جذبی پوست بیمار را بالا می‌برند.
دستگاه Woodpecker Ai Ray با به‌کارگیری ژنراتور اینورتر فرکانس بالای DC (موج مستقیم با فرکانس کاری ۷۰ کیلوهرتز) و قلب تپنده تیوب ژاپنی Toshiba D-045، جریانی کاملاً یکنواخت و بدون افت ولتاژ ایجاد می‌کند. خروجی توان ۲۱۰ وات این دستگاه، پرتویی همگن از فوتون‌های سخت و پرنفوذ (Hard X-rays) ساطع می‌نماید که مستقیماً به سنسور دیجیتال یا فیلم رسیده و دوز غیرضروری بیمار را تا بیش از ۳۰ درصد نسبت به دستگاه‌های سنتی کاهش می‌دهد.
❌ باور غلط کلینیکی:
«دستگاه‌های رادیوگرافی پرتابل به دلیل ابعاد کوچک، توان نفوذ ضعیف‌تری نسبت به گرافی‌های دیواری و پایه‌دار دارند.»
✅ واقعیت مهندسی Ai Ray:
ولتاژ ۷۰ کیلوولت ثابت در Ai Ray نفوذی حتی بالاتر از بسیاری از گرافی‌های دیواری ۶۰kV قدیمی ارائه می‌دهد و دانسیته ایده‌آلی برای استخوان کورتیکال خلفی فک پایین خلق می‌کند.
۲. کانون اشعه فوق‌ریز (Focal Spot 0.4mm)؛ مرز بین تشخیص قطعی و ابهام بالینی
در علم رادیولوژی دندانپزشکی، اندازه کانون اشعه (Focal Spot) فاکتور اصلی تعیین‌کننده محوشدگی هندسی تصویر (Geometric Penumbra) است. هرچه اندازه نقطه کانونی بزرگ‌تر باشد، لبه‌های آناتومیک ساختارها تارتر شده و جزئیات ریز نظیر خط پریودنتال لیگامان (PDL)، میکروترک‌های ریشه (Root Microfractures) و کانال‌های جانبی اپیکال دچار هم‌پوشانی سایه‌ای می‌شوند.
درحالی که اکثر دستگاه‌های پرتابل ارزان‌قیمت موجود در بازار دارای کانون‌های ۰.۷ یا ۰.۸ میلی‌متر هستند، رادیوگرافی پرتابل وودپیکر Ai Ray از نقطه کانونی استثنایی ۰.۴ میلی‌متر (Toshiba Focal Spot) بهره می‌برد. این کانون میکرو، شارپنس لبه‌ها (Edge Sharpness) را به بالاترین سطح ممکن ارتقا داده و همراهی آن با سنسورهای دیجیتال نظیر سنسور RVG، تشخیص ضایعات پری‌اپیکال اولیه را قبل از پیشرفت تخریب استخوانی میسر می‌سازد.
🎯 تاثیر بالینی فوکال اسپات ۰.۴ میلی‌متر در فرآیندهای درمانی:
🔹 درمان ریشه (Endodontics): ردیابی دقیق انحنای کانال‌های باریک (Curved Canals)، کانال‌های کلسفیه و کنترل دقیق طول کارکرد با فایل‌های باریک سایز ۰۶ و ۰۸ بدون اعوجاج نوری.
🔹 جراحی ایمپلنت (Implantology): بررسی دقیق فاصله فیکسچر تا کانال مندیبولار و کف سینوس، و ارزیابی کرستال بون لاس در جلسات فالوآپ با
فیکسچرهای ایمپلنت.
🔹 پریودنتولوژی: ثبت ترابکولاسیون استخوان ترابکولار و ارزیابی میزان بازسازی بافت بعد از گرافت‌های استخوانی.
۳. پروتکل ایمنی پرتو و حفاظت دندانپزشک؛ شیلدینگ دوبل سرب خالص
مهم‌ترین دغدغه دندانپزشکان و دستیاران در استفاده روزمره از دستگاه‌های رادیوگرافی دستی (Handheld X-ray)، میزان پرتوگیری ناشی از نشت اشعه (Leakage Radiation) و اشعه پراکنده برگشتی (Backscatter Radiation) است. آیا ایستادن در چند سانتی‌متری دستگاه در طول زمان خطرساز است؟
کمپانی Woodpecker با رعایت سخت‌گیرانه‌ترین استانداردهای بین‌المللی تجهیزات پزشکی (IEC 60601-1-3 و CE)، بدنه داخلی Ai Ray را به یک محفظه عایق سربی دوبل با خلوص ۹۹.۹٪ مجهز ساخته است. علاوه بر این، یک شیلد دایره‌ای سربی در دهانه خروجی تیوب (Backscatter Shield) نصب شده است که یک «منطقه امن محافظت‌شده (Zone of Significant Safety)» مخروطی شکل در پشت دستگاه ایجاد می‌کند. در صورتی که اپراتور دستگاه را به صورت مستقیم در دست گیرد، دوز اشعه دریافتی به دستان و قفسه سینه عملاً صفر مایکروزیورت (غیرقابل سنجش توسط دزیمترهای استاندارد) خواهد بود.
🛡️ تاییدیه ایمنی و مشخصات حفاظتی Woodpecker Ai Ray:
✔️ میزان نشت پرتو (Leakage Radiation): کمتر از ۰.۱ میلی‌گری در ساعت در فاصله ۱ متری (بسیار کمتر از حد مجاز قانونی سازمان انرژی اتمی).
✔️ شیلد پراکندگی سربی (Backscatter Ring): مجهز به رینگ محافظتی سربی به ضخامت ۱ میلی‌متر معادل سرب (Pb Eq).
✔️ پشتیبانی از ریموت کنترل بی‌سیم: قابلیت نصب بر روی سه‌پایه و اکسپوز از راه دور جهت مواردی که جراح ترجیح می‌دهد پشت پارتیشن سربی قرار گیرد.
۴. باتری غول‌پیکر ۱۵۰۰۰ میلی‌آمپر و سیستم شارژ سریع ۸۰ وات
یکی از چالش‌های شایع در کلینیک‌های شلوغ، تخلیه ناگهانی باتری دستگاه‌های پرتابل در حین درمان یا کاهش ولتاژ با افت شارژ است. باتری‌های ضعیف در درصدهای شارژ پایین، ولتاژ ثابتی تولید نمی‌کنند که حاصل آن تصاویری کم‌نور و فاقد کنتراست تشخیصی است.
وودپیکر در دستگاه Ai Ray از یک پک باتری لیتیومی گرید تسلا با ظرفیت خارق‌العاده ۱۵۰۰۰ میلی‌آمپر ساعت (15,000mAh) استفاده کرده است. این ظرفیت خیره‌کننده، امکان انجام بیش از ۱۵۰۰ اکسپوز استاندارد دندانی را تنها با یک بار شارژ کامل فراهم می‌کند (معادل بیش از یک ماه استفاده معمول در مطب‌های پرمراجعه). همچنین با پشتیبانی از آداپتور فست شارژ ۸۰ واتی، باتری دستگاه ظرف کمتر از ۲ ساعت از صفر به ۱۰۰٪ می‌رسد و با تنها ۵ دقیقه شارژ اورژانسی، می‌توان بیش از ۵۰ اکسپوز پی‌درپی را با اطمینان کامل انجام داد.
۵. راهنمای بالینی زمان‌های اکسپوز با سنسور RVG، فسفرپلیت و فیلم رادیوگرافی
رابط کاربری هوشمند دستگاه با صفحه نمایش تمام لمسی خازنی ۲.۸ اینچی، دارای حالت‌های پیش‌فرض آناتومیک برای بزرگسالان و اطفال، تفکیک دندان‌های قدامی، پرمولرها و مولرها، و انتخاب نوع سنسور گیرنده است. جدول زیر راهنمای کالیبره زمانی بهینه را بر اساس سال‌ها تجربه کلینیکی متخصصان رادیولوژی ارائه می‌دهد:
| ناحیه آناتومیک دندان |
سنسور دیجیتال RVG (ثانیه) |
پلیت فسفرپلیت PSP (ثانیه) |
فیلم سنتی آنالوگ (ثانیه) |
| قدامی فک بالا (Incisors Maxillary) |
۰.۰۸ الی ۰.۱۲ s |
۰.۱۴ الی ۰.۱۸ s |
۰.۳۰ الی ۰.۴۰ s |
| قدامی فک پایین (Incisors Mandibular) |
۰.۰۵ الی ۰.۰۸ s |
۰.۱۰ الی ۰.۱۴ s |
۰.۲۵ الی ۰.۳۰ s |
| پرمولرهای بالا و پایین |
۰.۱۰ الی ۰.۱۵ s |
۰.۱۸ الی ۰.۲۴ s |
۰.۴۰ الی ۰.۵۰ s |
| مولرهای فک بالا (دانسیته زایگوما) |
۰.۱۶ الی ۰.۲۵ s |
۰.۲۸ الی ۰.۳۵ s |
۰.۶۰ الی ۰.۸۰ s |
| مولرهای فک پایین (کورتیکال ضخیم) |
۰.۱۴ الی ۰.۲۲ s |
۰.۲۴ الی ۰.۳۰ s |
۰.۵۰ الی ۰.۷۰ s |
| کودکان و اطفال (حالت Child Mode) |
۰.۰۴ الی ۰.۰۸ s |
۰.۰۸ الی ۰.۱۲ s |
۰.۱۵ الی ۰.۲۵ s |
۶. ماتریس مقایسه فنی و کلینیکی Woodpecker Ai Ray در برابر رقبا
هنگام سرمایه‌گذاری برای خرید دستگاه رادیوگرافی پرتابل، مقایسه پارامترهای کلیدی نظیر اندازه کانون اشعه، نوع ژنراتور، ظرفیت شارژدهی و قابلیت ارگونومی دستگاه برای تصمیم‌گیری بالینی حیاتی است:
| شاخص فنی و کاربری |
Woodpecker Ai Ray |
Eighteeth HyperLight |
دستگاه‌های متفرقه چینی |
| برند و تکنولوژی تیوب |
تیوب ژاپنی Toshiba DC |
تیوب ژاپنی Canon DC |
تیوب چینی گمنام / AC |
| اندازه کانون (Focal Spot) |
۰.۴ میلی‌متر (Ultra Fine) |
۰.۴ میلی‌متر |
۰.۷ الی ۰.۸ میلی‌متر |
| ولتاژ و جریان پرتو |
70kV / 3mA |
65kV / 2.5mA |
60kV / 2mA |
| ظرفیت باتری لیتیومی |
۱۵۰۰۰ میلی‌آمپر (15,000mAh) |
۲۵۰۰ میلی‌آمپر (2,500mAh) |
۲۰۰۰ میلی‌آمپر معمولی |
| سرعت شارژ باتری |
فست شارژ 80W (زیر ۲ ساعت) |
شارژ معمولی (۳ الی ۴ ساعت) |
شارژ کند (۵ ساعت به بالا) |
| صفحه نمایش و کنترل |
لمسی خازنی ۲.۸ اینچ رنگی |
نمایشگر OLED دکمه‌ای |
سگمنتی ابتدایی |
| گارانتی و خدمات دنسیس |
۱ سال طلایی + ۱۰ سال خدمات |
۱ سال گارانتی رسمی |
فاقد گارانتی معتبر قطعات |
۷. سوالات متداول پیرامون رادیوگرافی پرتابل وودپیکر Ai Ray (FAQ)
تیوب به کار رفته در رادیوگرافی پرتابل Woodpecker Ai Ray ساخت کدام کشور است؟+
دستگاه رادیوگرافی پرتابل وودپیکر Ai Ray مجهز به تیوب اشعه ایکس فرکانس بالا (DC) کمپانی توشیبا (Toshiba / Canon Electron Tubes) ژاپن مدل D-045 است. این تیوب ژاپنی با کانون اشعه فوق‌باریک ۰.۴ میلی‌متر و ولتاژ ۷۰ کیلوولت، پایدارترین جریان فوتونی را بدون نوسان ایجاد کرده و تصاویر تشخیصی با بالاترین کنتراست ممکن را ثبت می‌کند.
آیا پرتوهای برگشتی دستگاه پرتابل Ai Ray برای دندانپزشک و پرسنل مطب ایمن است؟+
بله، دستگاه مجهز به شیلد دوبل سربی با خلوص ۹۹.۹ درصد درون بدنه و رینگ سربی محافظت از پرتوهای بازگشتی (Backscatter Shield) در محل کولیماتور است. مطابق تست‌های دزیمتری استاندارد بین‌المللی IEC 60601، میزان نشت پرتو کمتر از ۰.۱ میلی‌گری بر ساعت بوده و هنگامی که اپراتور دستگاه را در دست می‌گیرد، در «منطقه امن حفاظتی» مخروطی قرار گرفته و دوز دریافتی به دستان و قفسه سینه عملاً نزدیک به صفر است.
باتری ۱۵۰۰۰ میلی‌آمپر Ai Ray تا چند بار اکسپوز دوام می‌آورد و شارژ آن چقدر طول می‌کشد؟+
باتری ۱۵۰۰۰ میلی‌آمپر ساعتی این دستگاه توانایی انجام بیش از ۱۵۰۰ اکسپوز استاندارد با یک شارژ کامل را داراست. علاوه بر این، دستگاه به فناوری سوپر شارژ ۸۰ واتی (80W Fast Charge) مجهز است که باتری را ظرف مدت حدود ۱.۵ الی ۲ ساعت از صفر به شارژ صددرصد می‌رساند.
آیا رادیوگرافی وودپیکر Ai Ray با انواع سنسورهای RVG و اسکنرهای فسفرپلیت سازگار است؟+
بله، دستگاه به صورت ۱۰۰٪ با تمامی سنسورهای دیجیتال RVG بازار ایران از جمله سنسورهای وودپیکر i-Sensor، سنسورهای ایتیس
NanoPix، هندی (Handy)، واتک (Vatech)، اسکنرهای فسفرپلیت (PSP) و همچنین فیلم‌های آنالوگ سازگار است. زمان اکسپوز به راحتی از ۰.۰۲ تا ۲.۰۰ ثانیه قابل تنظیم است.
شرایط گارانتی و خدمات پس از فروش رادیوگرافی پرتابل Ai Ray در دنسیس چیست؟+
این دستگاه در فروشگاه دنسیس با ۱ سال گارانتی رسمی تعویض قطعات و ۱۰ سال خدمات پس از فروش و تامین لوازم یدکی عرضه می‌شود. تمامی تجهیزات پیش از ارسال تحت تست کنترل کیفی (QC) قرار گرفته و همراه با ضمانت‌نامه اصالت فیزیکی کالا برای خریداران محترم در سراسر کشور ارسال می‌گردد.
آیا برای کار با دستگاه رادیوگرافی پرتابل نیاز به نصب سه‌پایه وجود دارد؟+
خیر، وزن دستگاه تنها ۲.۴ کیلوگرم بوده و با طراحی کاملاً ارگونومیک و مرکز ثقل متعادل، به راحتی با دو دست یا حتی یک دست در حین کار کنترل می‌شود. با این حال، در زیر دستگاه رزوه استاندارد جهت اتصال به سه‌پایه و همچنین ریموت کنترل بی‌سیم برای اکسپوز از راه دور نیز تعبیه شده است.
